第8回 ガラス扉を取り付けよう!

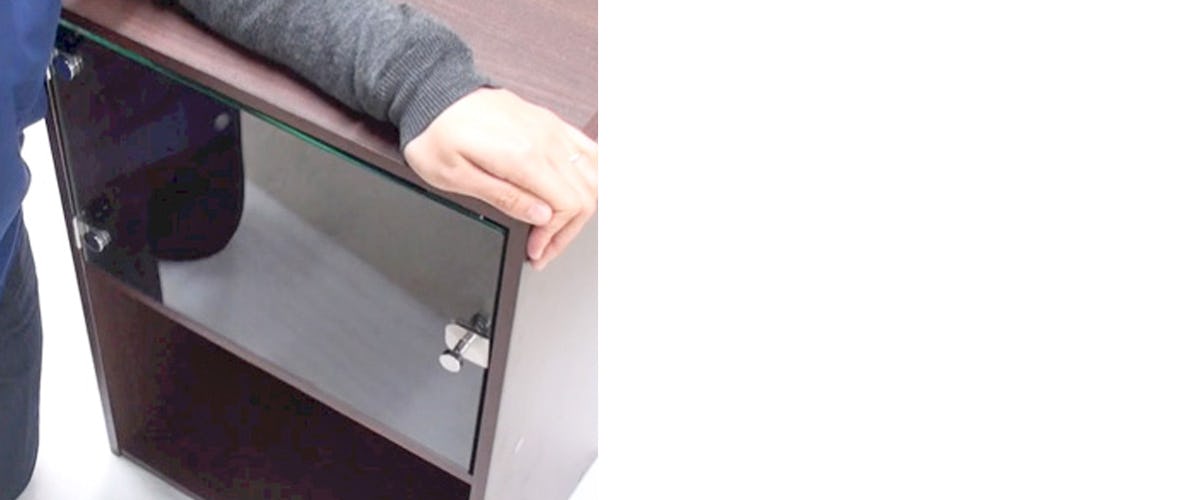

ガラス丁番を使用したTVラックの戸
テレビラックやカラーボックスなどにガラスのトビラを付けたい方がいらっしゃると思います。そんな方のためにいろいろなガラス扉のつけ方をご紹介いたします。

1. ガラス扉の取り付け方(TVラック編)

ガラス扉の取り付け方(TVラック編)

難易度★☆☆☆☆(超簡単)

まずはテレビラック等でよくみる、マグネットプッシュラッチを使ったごく一般的なガラス扉の取り付け方をご説明いたします。

1. 付属の軸穴ガイドを合わせる

1. 付属の軸穴ガイドを合わせる

ガラス蝶番を付ける場所に付属の軸穴ガイドを合わせます。ガイドに合わせて8mmの穴を上下に開けていきます。

2. 下側の穴に付属の軸受けを差し込む

2. 下側の穴に付属の軸受けを差し込む

下側の穴に付属の軸受けを差し込み、軸受けにガラス蝶番を取り付けます。

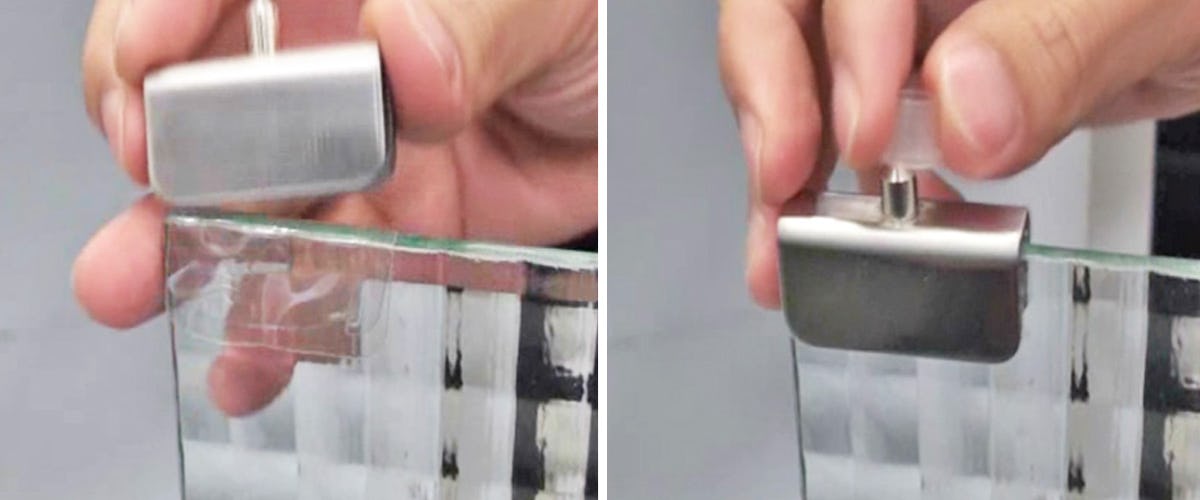

3. ガラスの上側にガラス蝶番を取り付ける

3. ガラスの上側にガラス蝶番を取り付ける

ガラスの上側にガラス蝶番を取り付けます。蝶番には軸受けをセットしてください。

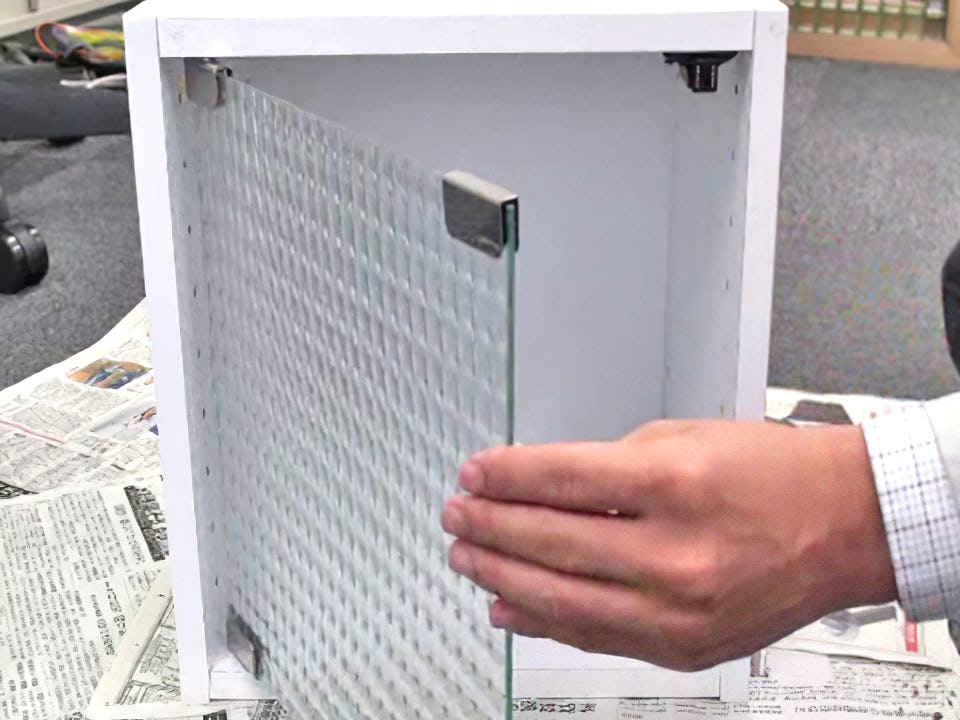

4. ガラス蝶番を差込む

4. ガラス蝶番を差込む

上側の穴にガラス蝶番を差込み、下側のガラス蝶番にガラスを取り付けます。

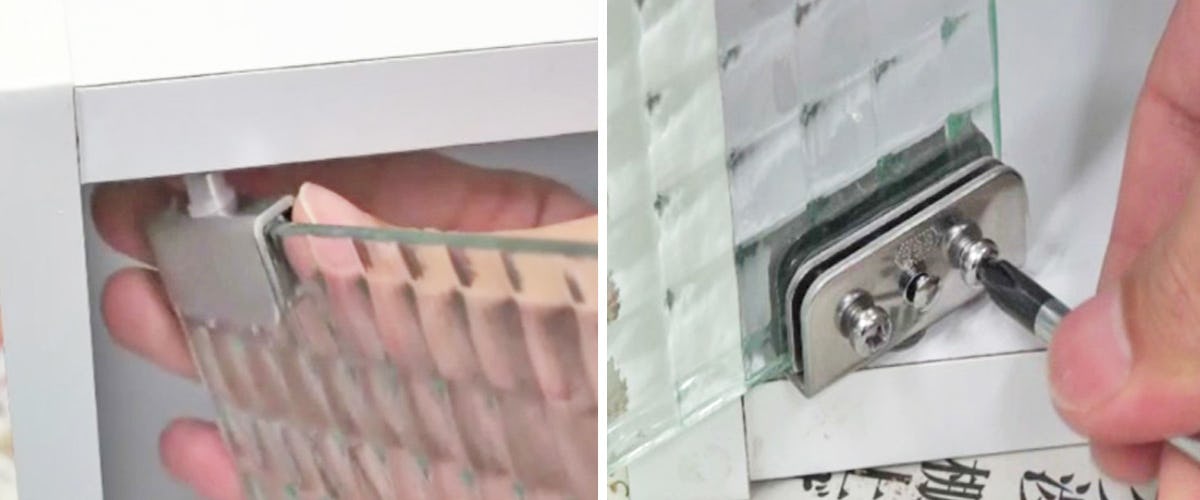

5. ガラスを固定する

5. ガラスを固定する

上側と下側のガラス蝶番のビスを締めてガラスを固定し、パッキンとガラス受けを取り付けます。

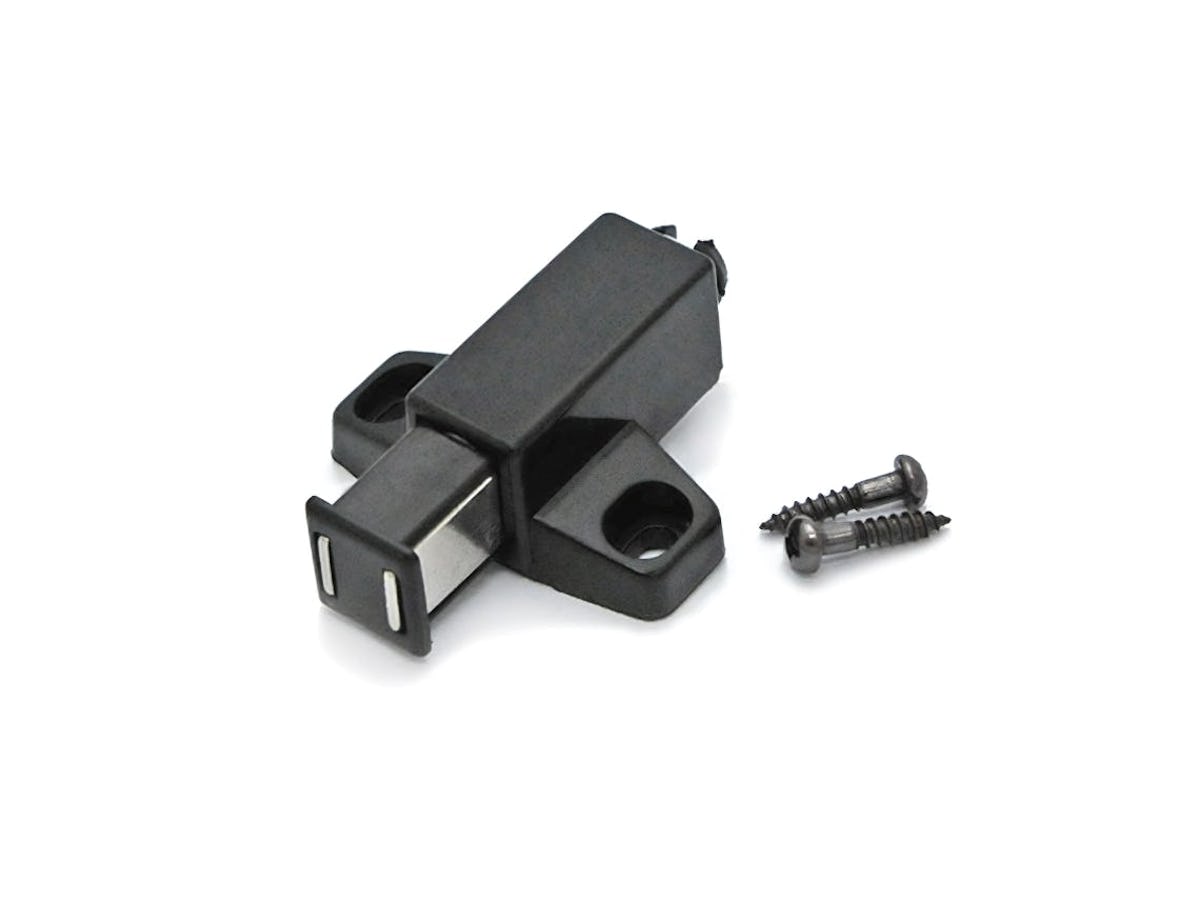

6. プッシュラッチを取り付ける

6. プッシュラッチを取り付ける

プッシュラッチを取り付け、開け閉めの確認をします。

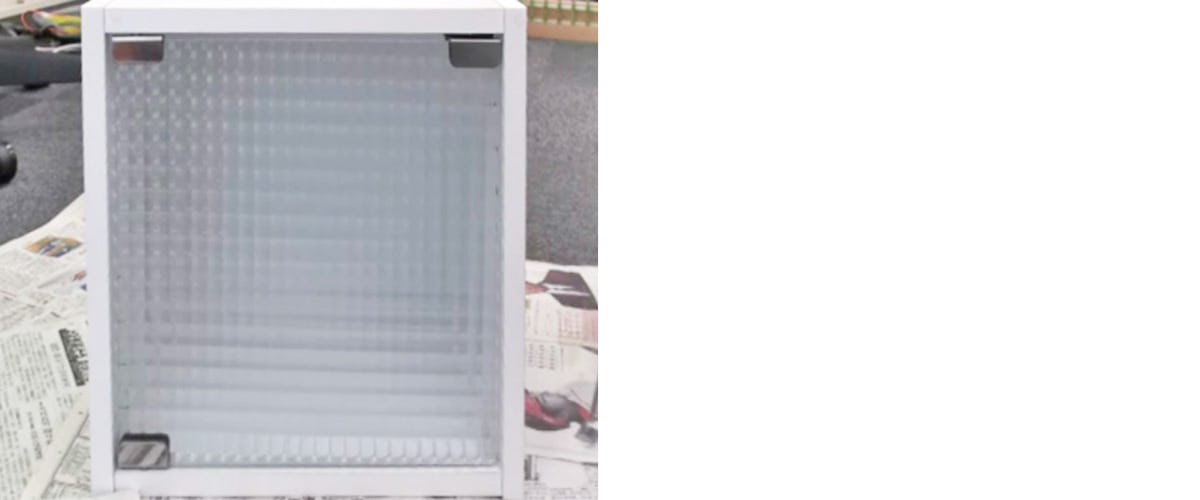

7. 取り付け完了!

7. 取り付け完了!

ガラス扉の完成です!

ガラス丁番取り付けのココがポイント!

ガラス板はいろいろなガラスを扱う姉妹店で!

ガラス丁番が見つかっても、肝心のガラス板が手に入らない方がたくさんいらっしゃると思います。当店の姉妹店のオーダーガラス板.COMでは通常のガラスから上のボックスで使用したチェッカーガラス等、いろんなガラスをお客様のお好きなサイズで販売しています。是非そちらをご利用ください。当店にお電話いただいての注文も可能です。0776-58-2248

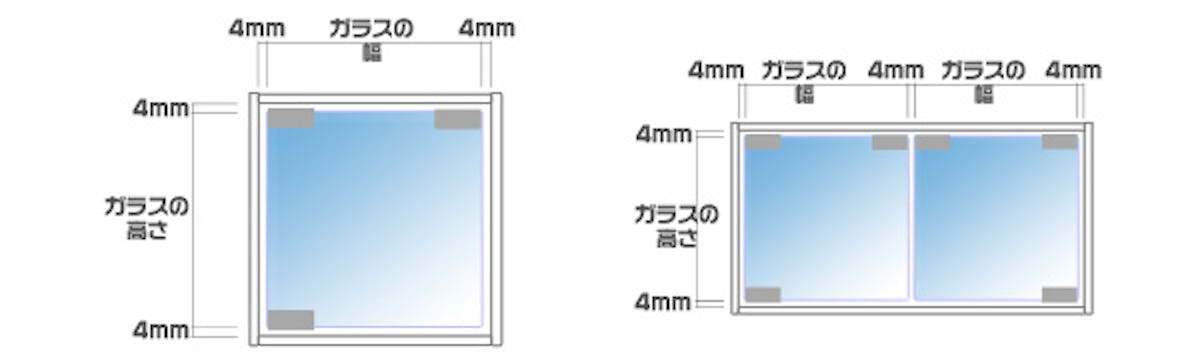

ガラス扉を作る場合のガラスのサイズについて

ガラスの大きさは、枠の内寸よりも4mmずつ小さく作ってください。右下のように観音開きの場合は中央も4mm開けてください。
ガラス扉を作る場合のガラスのサイズについて

ガラスのご注文は姉妹店のオーダーガラス板.COMで!!
当店にお電話いただいての注文も可能です。0776-58-2248

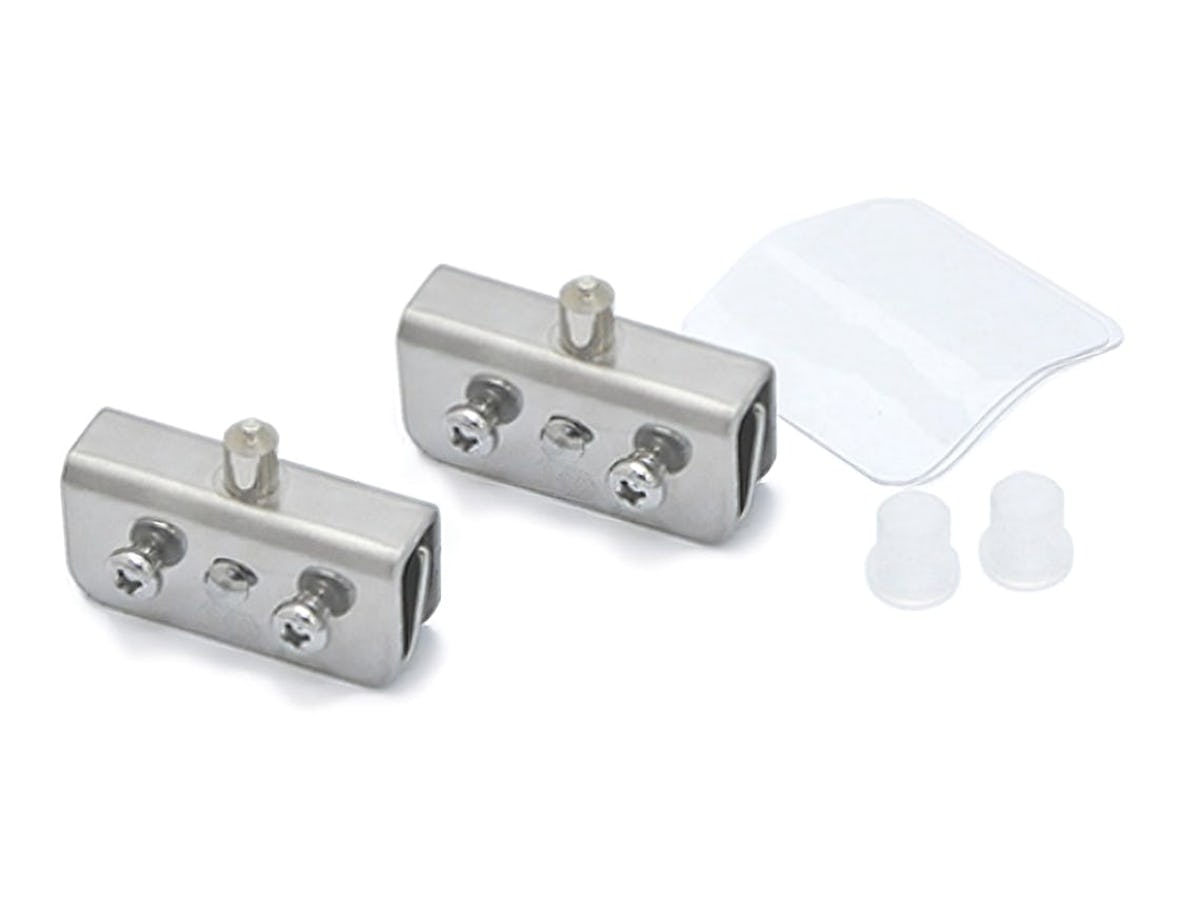

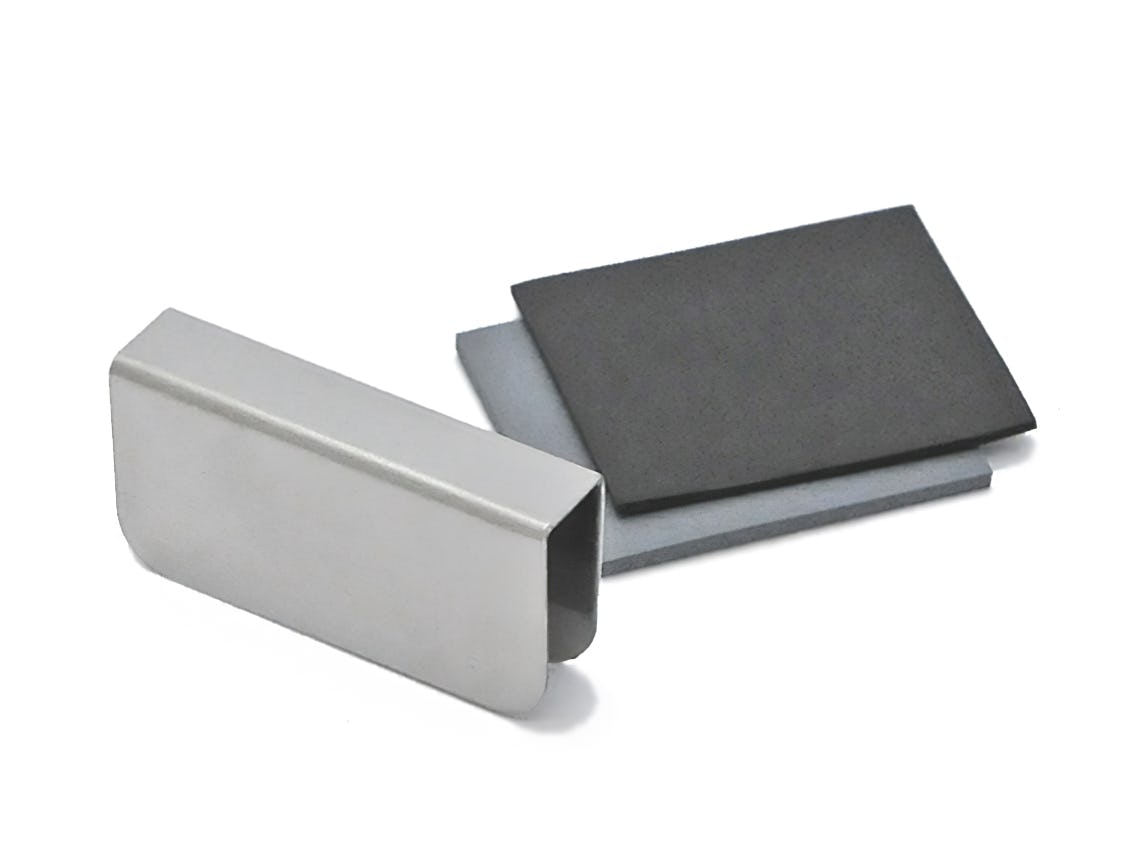

使用商品

2. ガラス扉の取り付け方(TVラック編②)

ガラス扉の取り付け方(TVラック編②)

難易度★★★☆☆(普通)

次は、TVラックなどのガラス扉を作るときに人気の高い金物、ガラス丁番(スカーレットヒンジ)を使ったガラス扉を取り付け方をご説明いたします。 今回は、ガラスが箱の内側に入る内付け用で紹介させていただきましたが、スカレートヒンジ(丁番)には、内付け用と外付け用があります。どちらも取り付け方は同じですのでご安心ください。

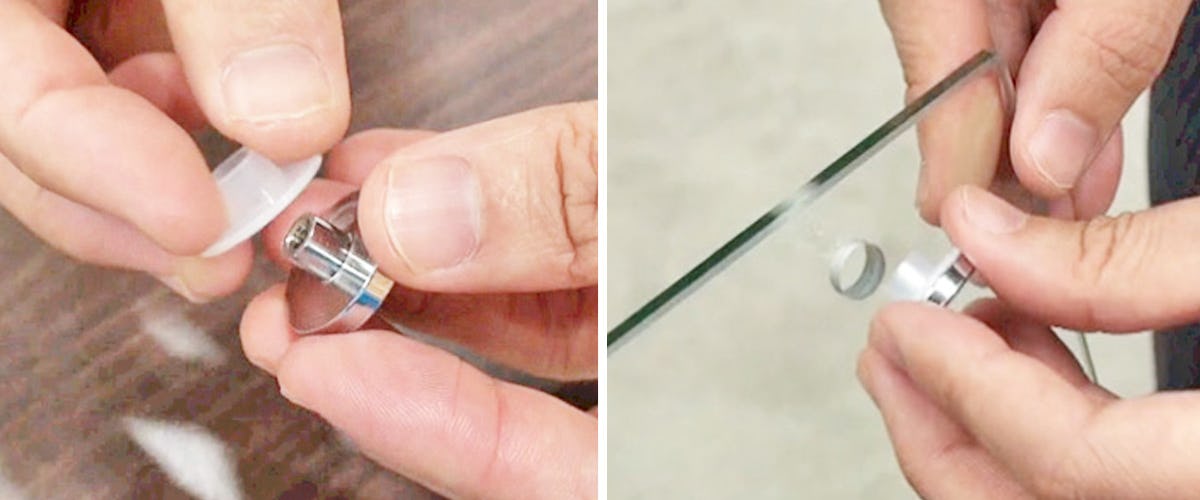

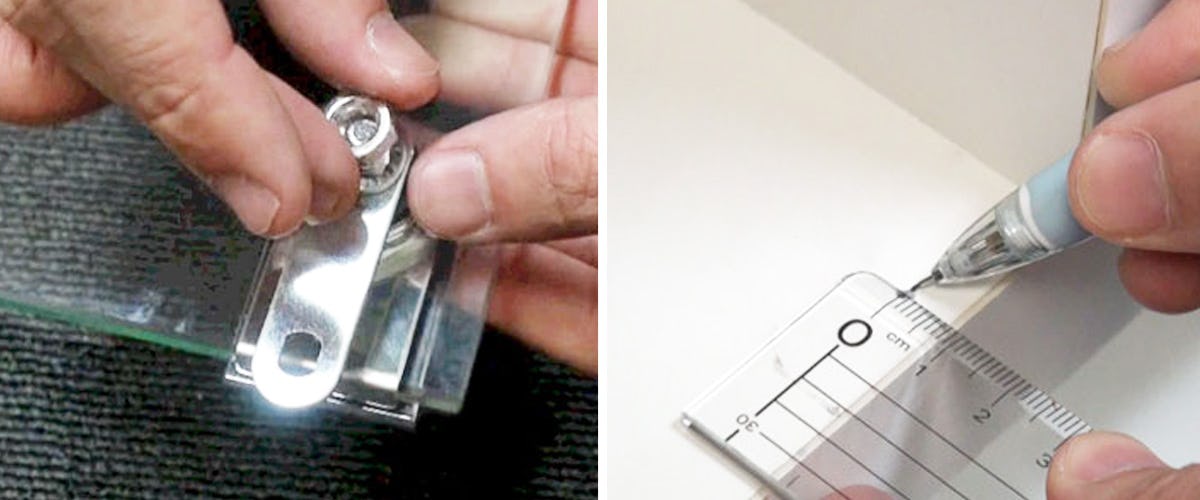

1. 丁番ヘッドを取付ける

1. 丁番ヘッドを取付ける

丁番ヘッドにスペーサーを付け、ガラスに丁番ヘッドを取付けます。

2. 丁番本体をガラスに固定する

2. 丁番本体をガラスに固定する

丁番ヘッドの裏側にビニールクッションを取付け、丁番本体をガラスに固定します。

3. ガラス扉の取り付け位置を確認する

3. ガラス扉の取り付け位置を確認する

ガラス扉の取付け位置を確認し、取付け位置をマーキングします。

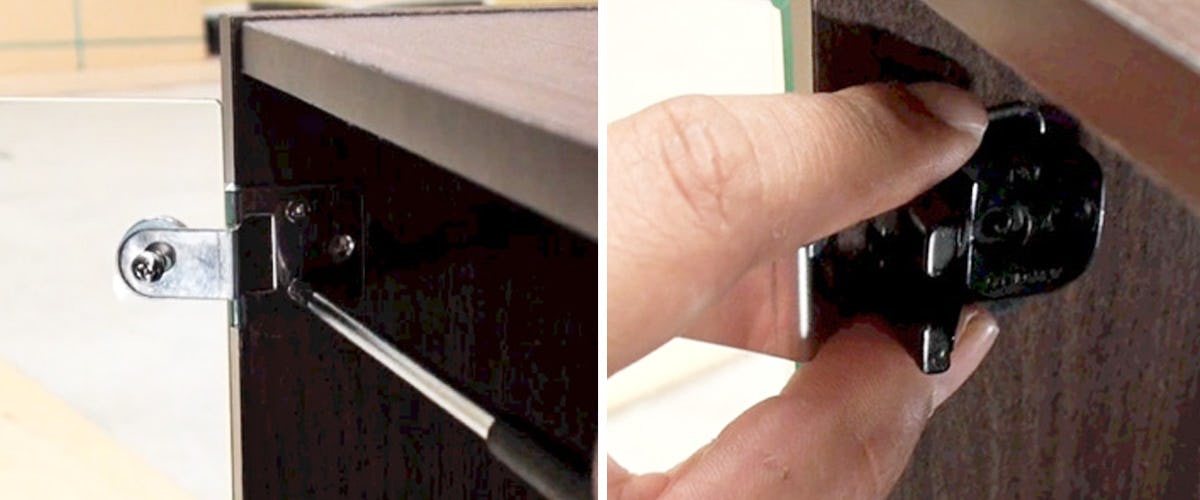

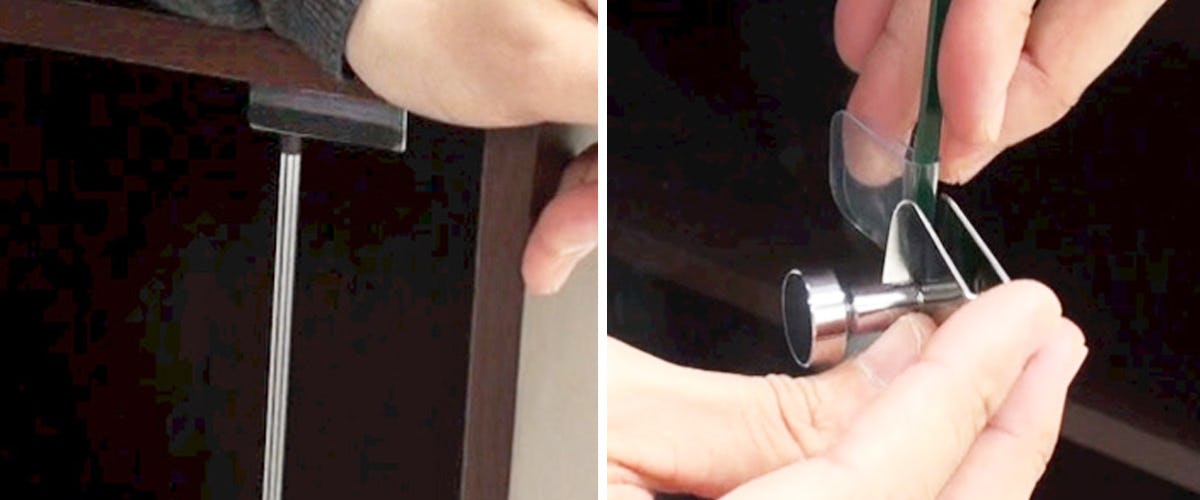

4. ガラス扉をビス止めする

4. ガラス扉をビス止めする

ガラス扉とキャッチをビス止めします。

5. 取っ手を付ける

5. 取っ手を付ける

戸当りをビス止めし、パッキンをかまして取っ手を付けます。

6. 取り付け完了

6. 取り付け完了

完成です

ガラス丁番取り付けのココがポイント!

スカーレットヒンジ(丁番)には内付け用と外付け用がある
スカーレットヒンジ(丁番)には、ガラスが枠の内側に入る内付け用と、枠の外側に付く、外付け用があります。取り付け方は同じなのですが、作るガラスのサイズが違いますのでご注意ください。 当店の姉妹店のオーダーガラス板.COMでは、通常の透明ガラスの他にもデザインガラスなど、いろいろなガラスをお客様のご希望のサイズで販売しています。是非ご利用ください。

ガラスのご注文は姉妹店のオーダーガラス板.COMで!!
当店にお電話いただいての注文も可能です。0776-58-2248

ガラス扉を作る場合のガラスのサイズ(内付け用・外付け用)

ガラスの大きさは、下の図を参考に作ってください。それぞれの場合で隙間の取り方が違ってくるので注意してください。
観音開きの場合は中央も隙間を開けてください。

ガラスのご注文は姉妹店のオーダーガラス板.COMで!!
当店にお電話いただいての注文も可能です。0776-58-2248

使用商品

3. 中型ガラス扉(鍵付き)の取り付け方

中型ガラス扉(鍵付き)

難易度★★★☆☆(普通)

ガラスのサイズが比較的大きなサイズに対応した、ガラスヒンジ「コンフォートヒンジ」を使ったガラス扉の取り付け方をご紹介します。店舗等のショーケース作りに使われる高級タイプのガラスヒンジですので、かなりしっかりしたガラス扉を作ることが可能です。

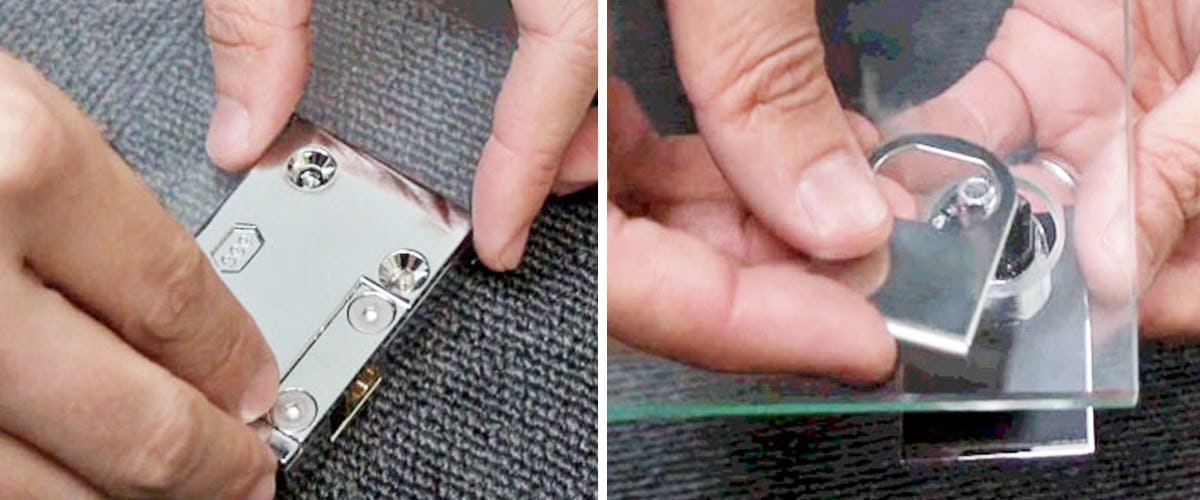

1. ガラスにヒンジ本体を取付ける

1. ガラスにヒンジ本体を取付ける

ヒンジ本体の裏板を外し、ガラスにヒンジ本体を取付けます。

2. ビスをしめて固定する

2. ビスをしめて固定する

ガラスを挟むように裏板を取付け、ビスを締めてヒンジ本体を固定します。

3. ロック本体をガラスに取付ける

3. ロック本体をガラスに取付ける

もう一方のヒンジも同様に固定し、ロック本体をガラスに取付けます。

4. ロック本体にカムを取付ける

4. ロック本体にカムを取付ける

ロック本体にカムを取付け、ヒンジ軸を取付ける位置に印をつけます。

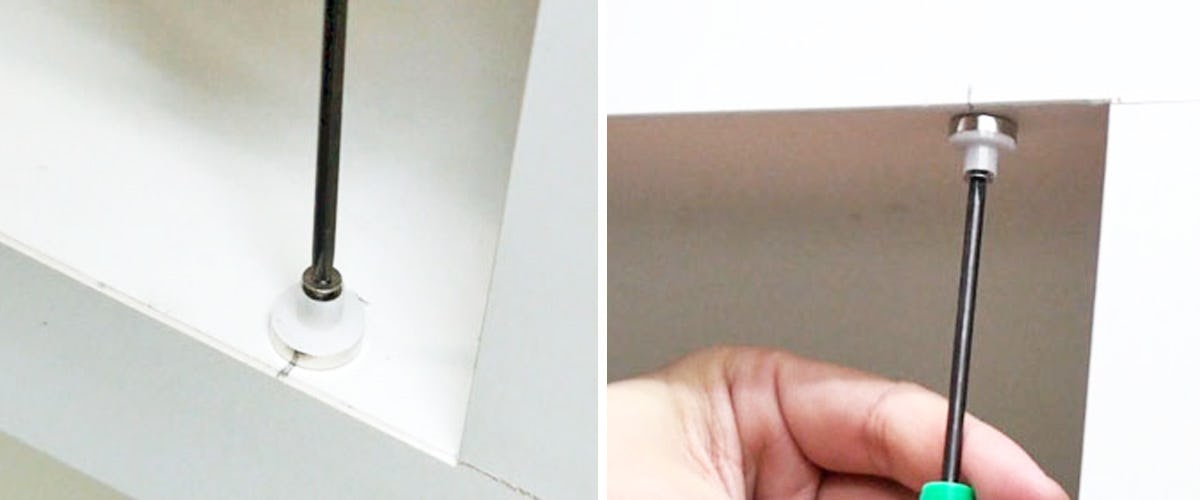

5. ヒンジ軸をビス止めする

5. ヒンジ軸をビス止めする

下側と上側のヒンジ軸をビス止めします。

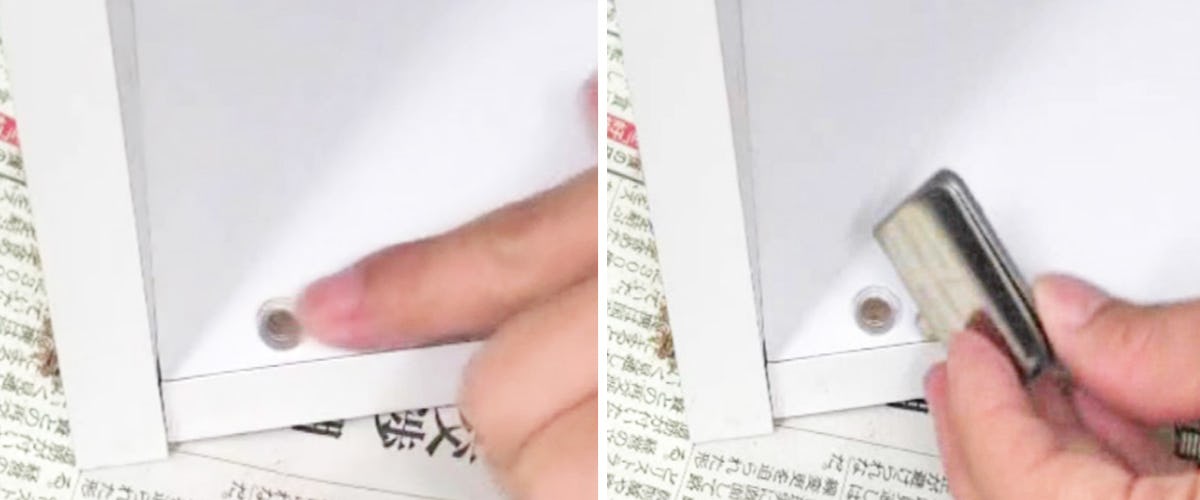

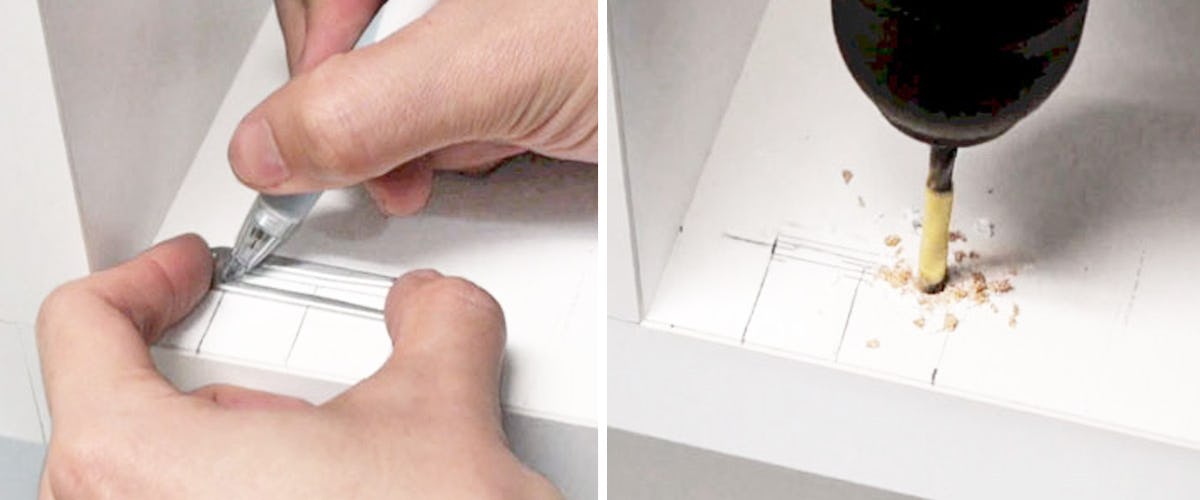

6. カム受けのための穴を開ける

6. カム受けのための穴を開ける

カム受け(鍵受け)の位置に印をつけ、カム受け(鍵受け)の溝を掘るための穴を開けます。

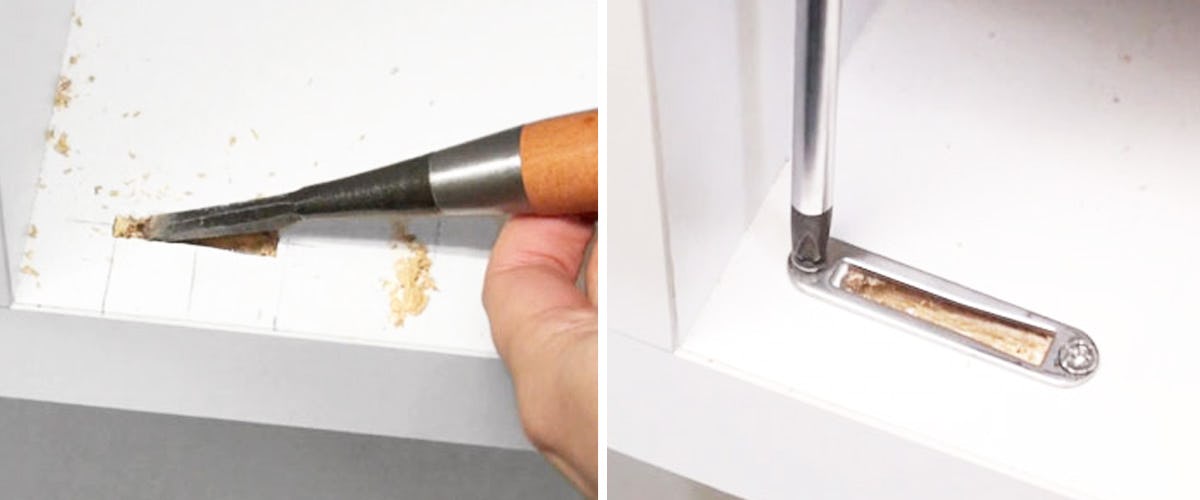

7. カム受けの溝を掘る

7. カム受けの溝を掘る

ノミ等でカム受け(鍵受け)の溝を掘り、カム受け(鍵受け)の座金を取付けます。

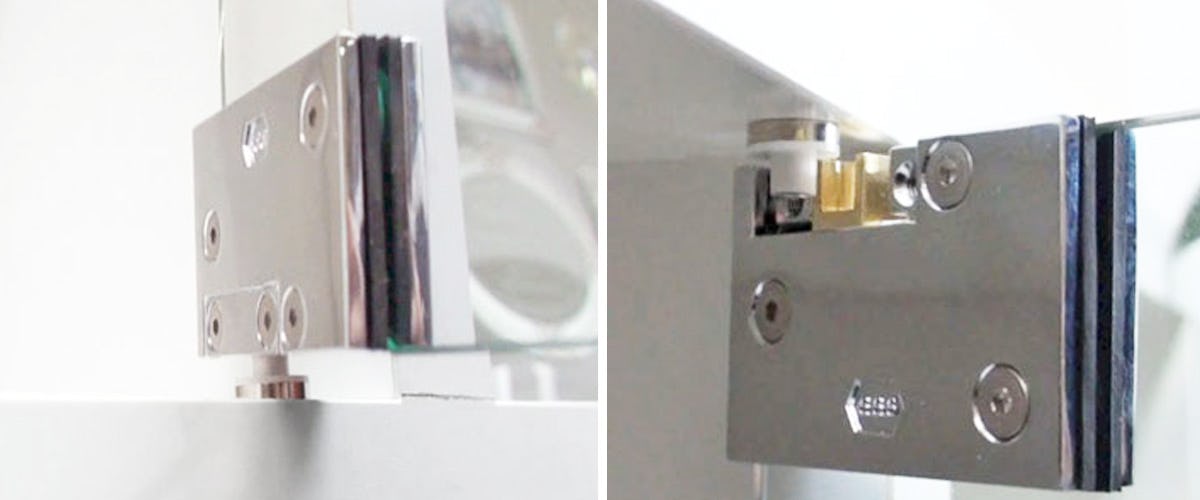

8. ガラス扉を軸に取付ける

8. ガラス扉を軸に取付ける

上側のヒンジの軸受けカバーを外し、ガラス扉を軸に取付けます。

9. 軸に差し込む

9. 軸に差し込む

下側の軸と上側の軸受けにはめ込みます。

10. 取り付け完了!

10. 取り付け完了!

上側のヒンジの軸受けカバーを戻したら完成です!

使用商品
