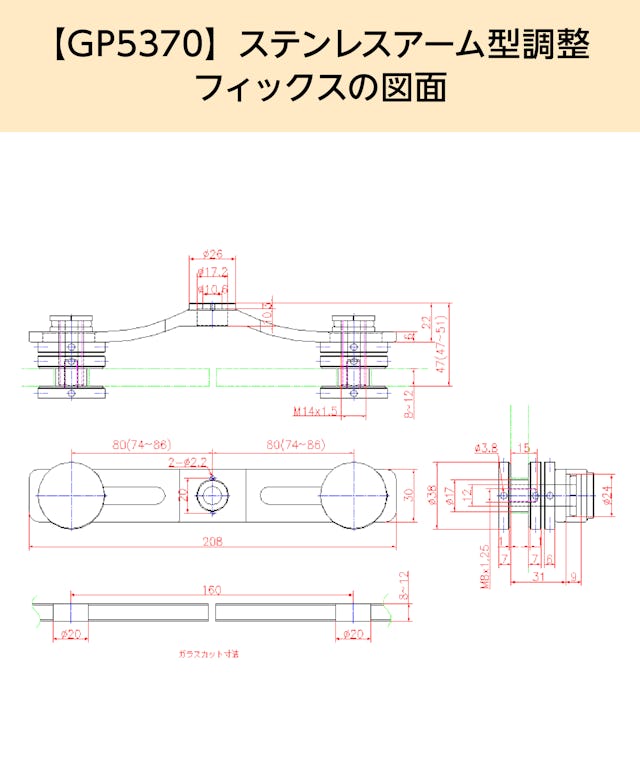

【GP5370】商品画像
【GP5370F】商品画像
【GP5380】商品画像

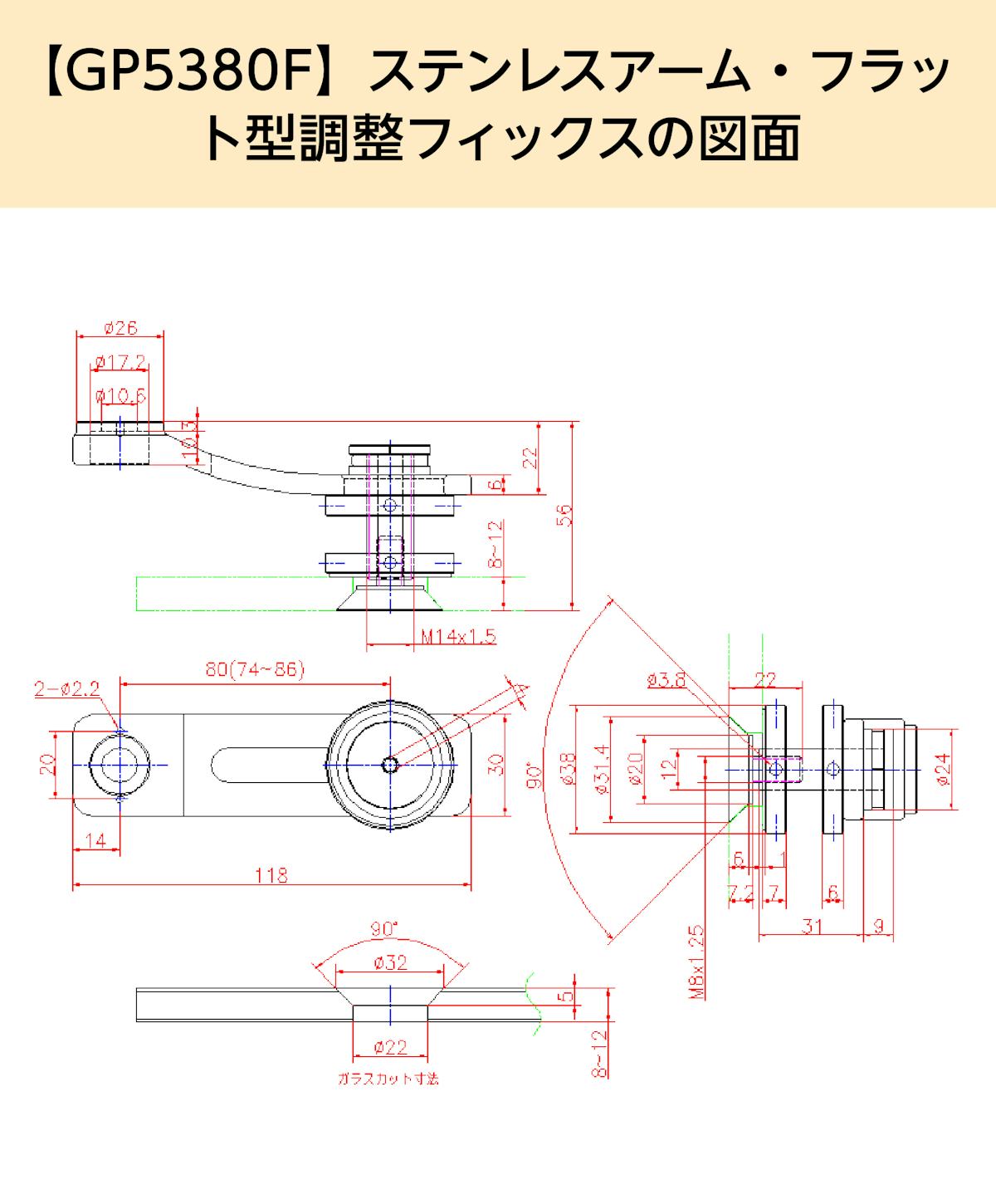

【GP5380F】商品画像

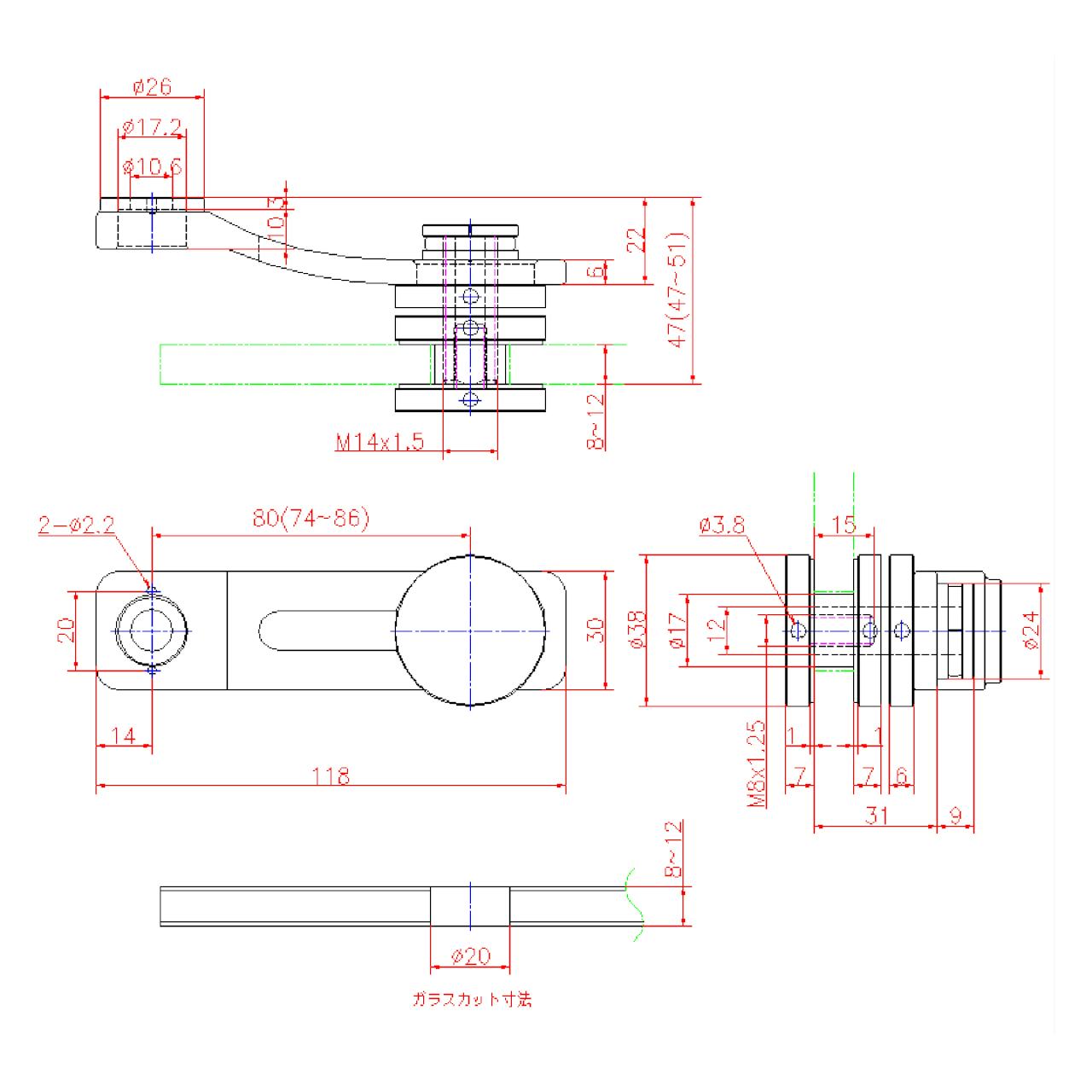

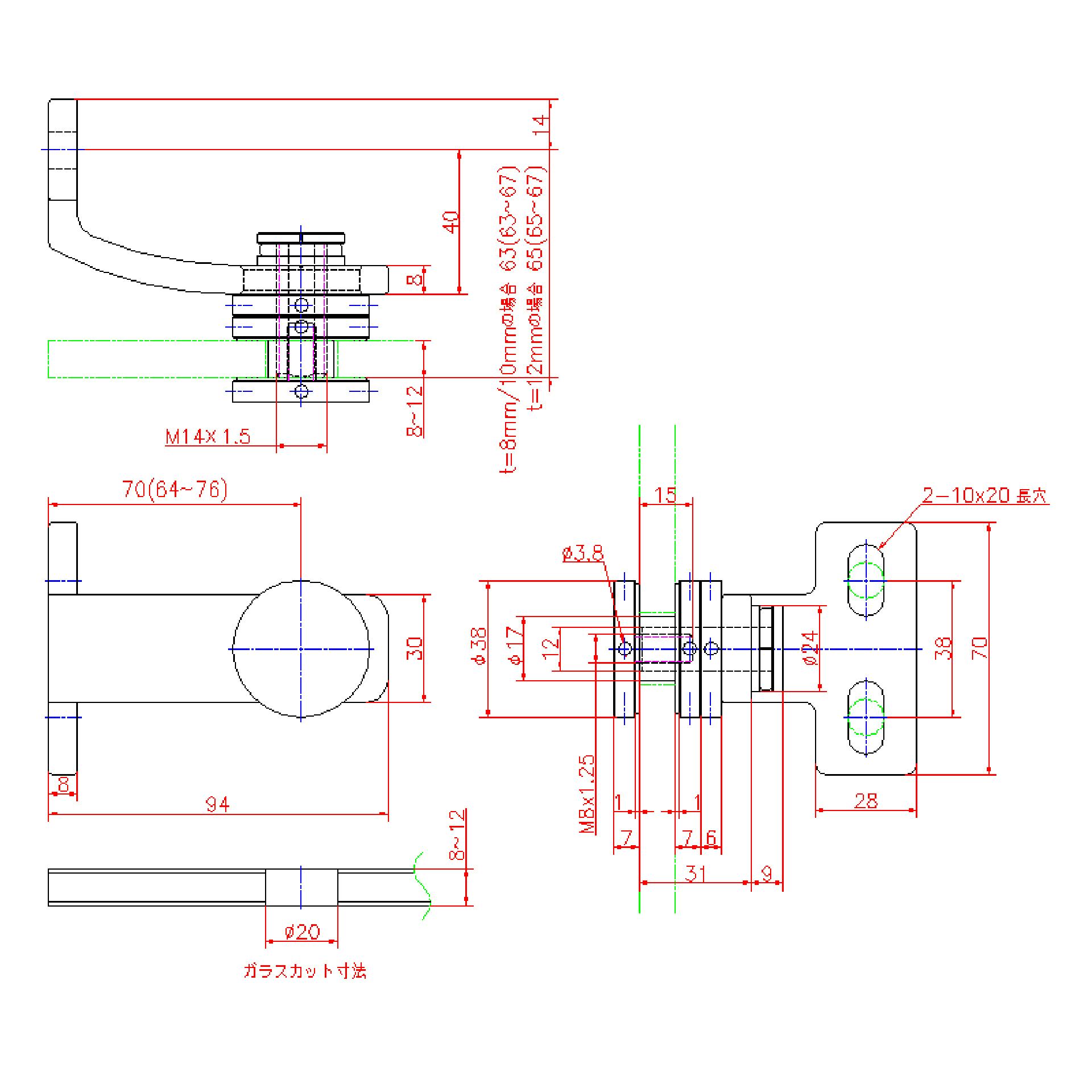

【GP5390】商品画像
【GP5390F】商品画像
【GP5395】商品画像

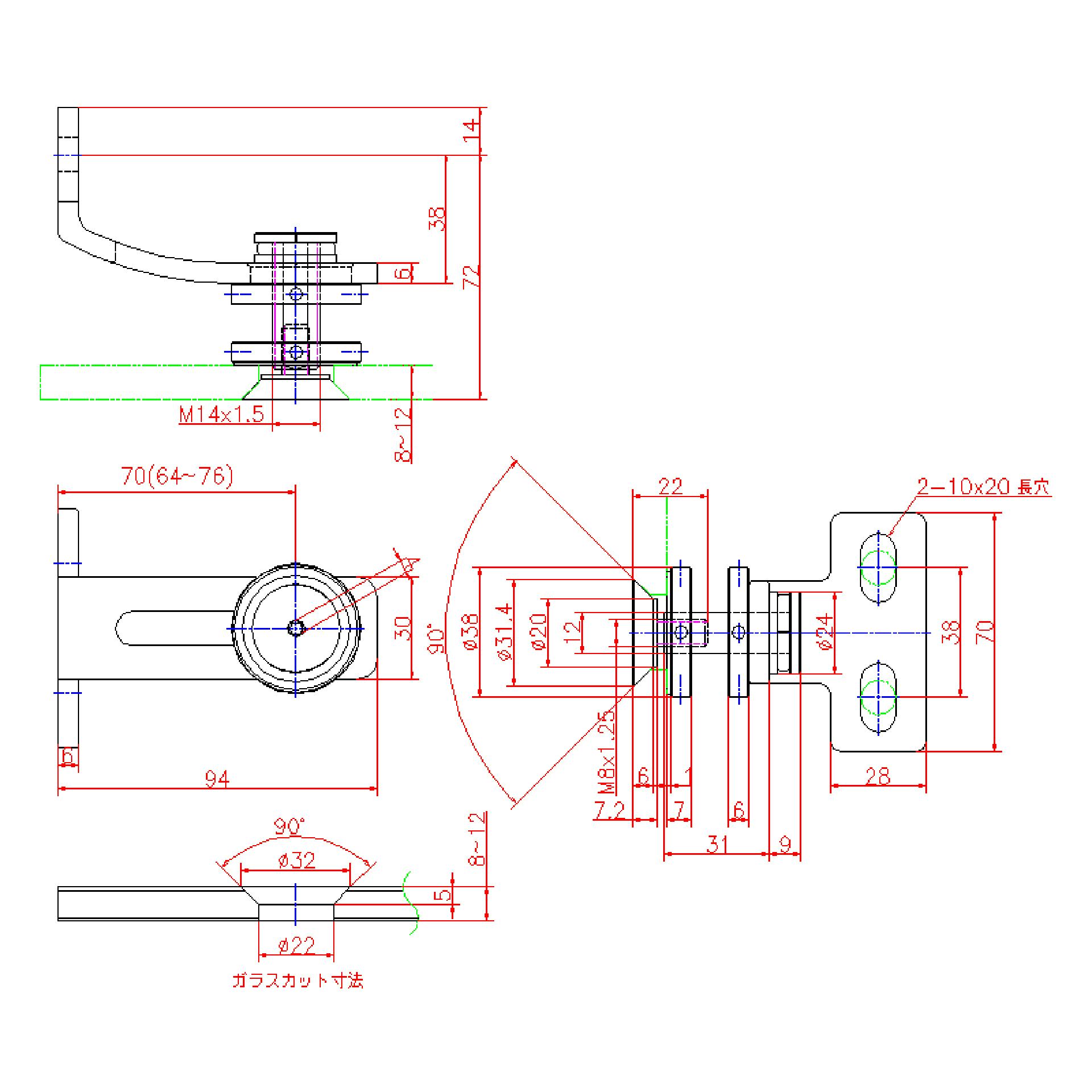

【GP5600】商品画像

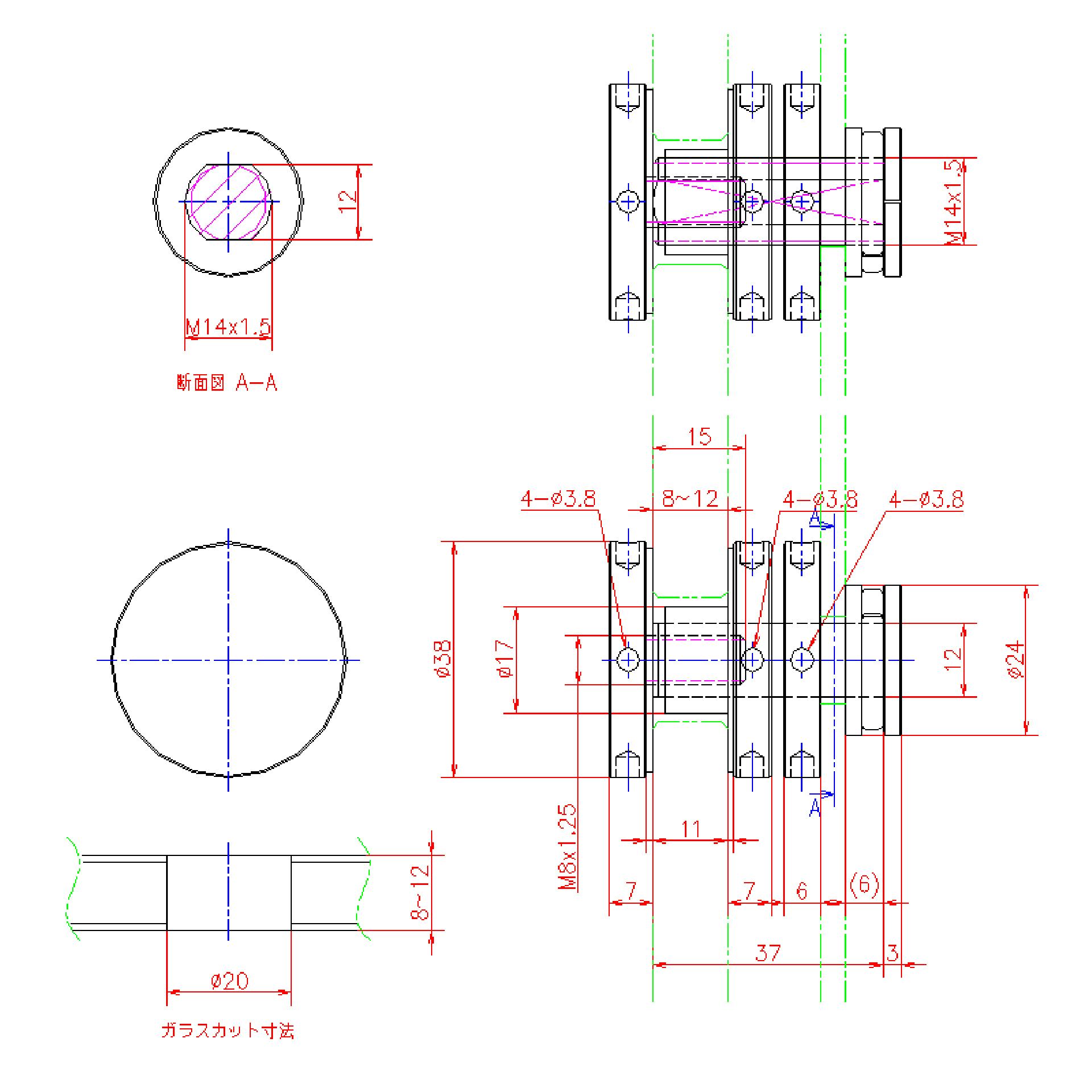

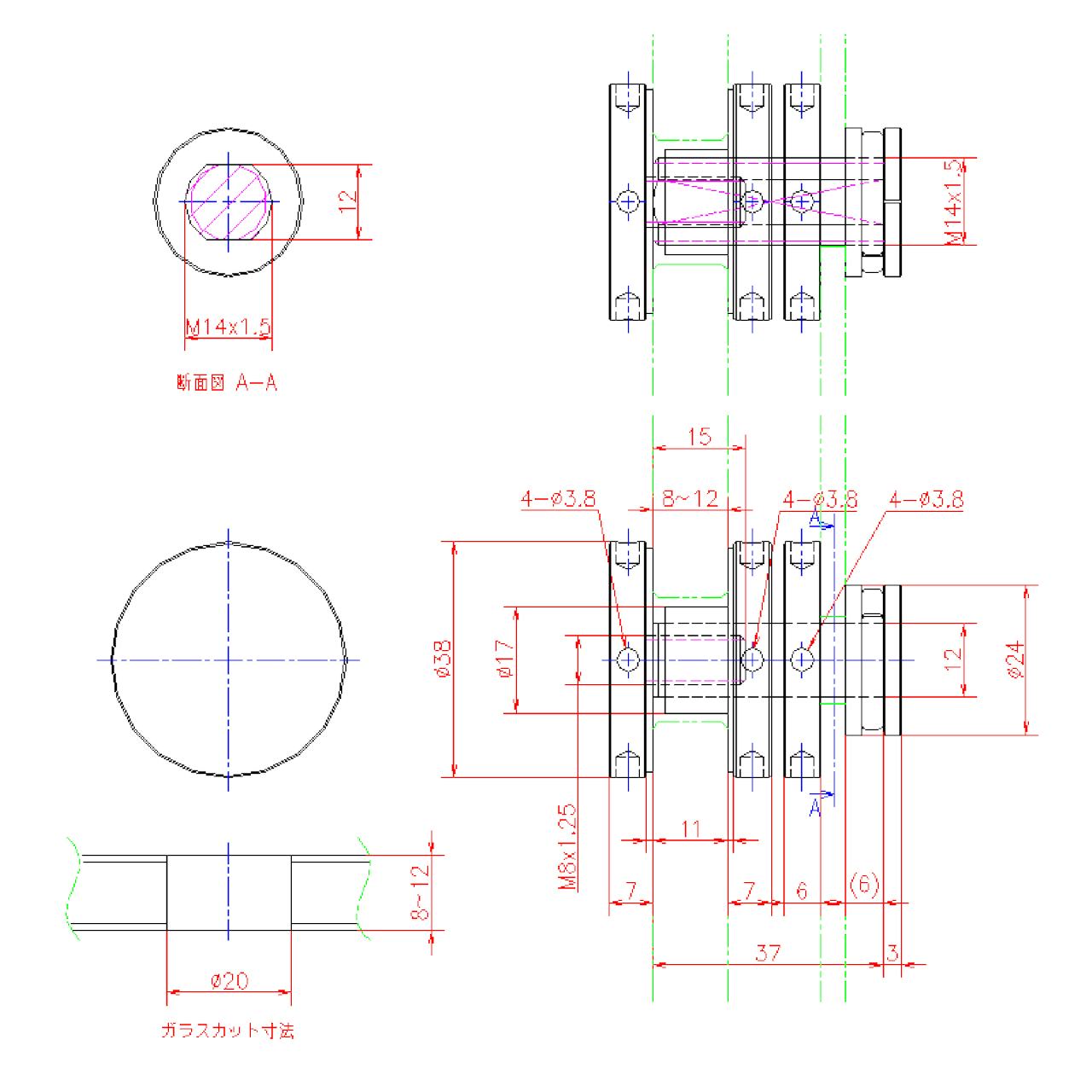

【GP5360-1】商品画像
【GP5360-2】商品画像

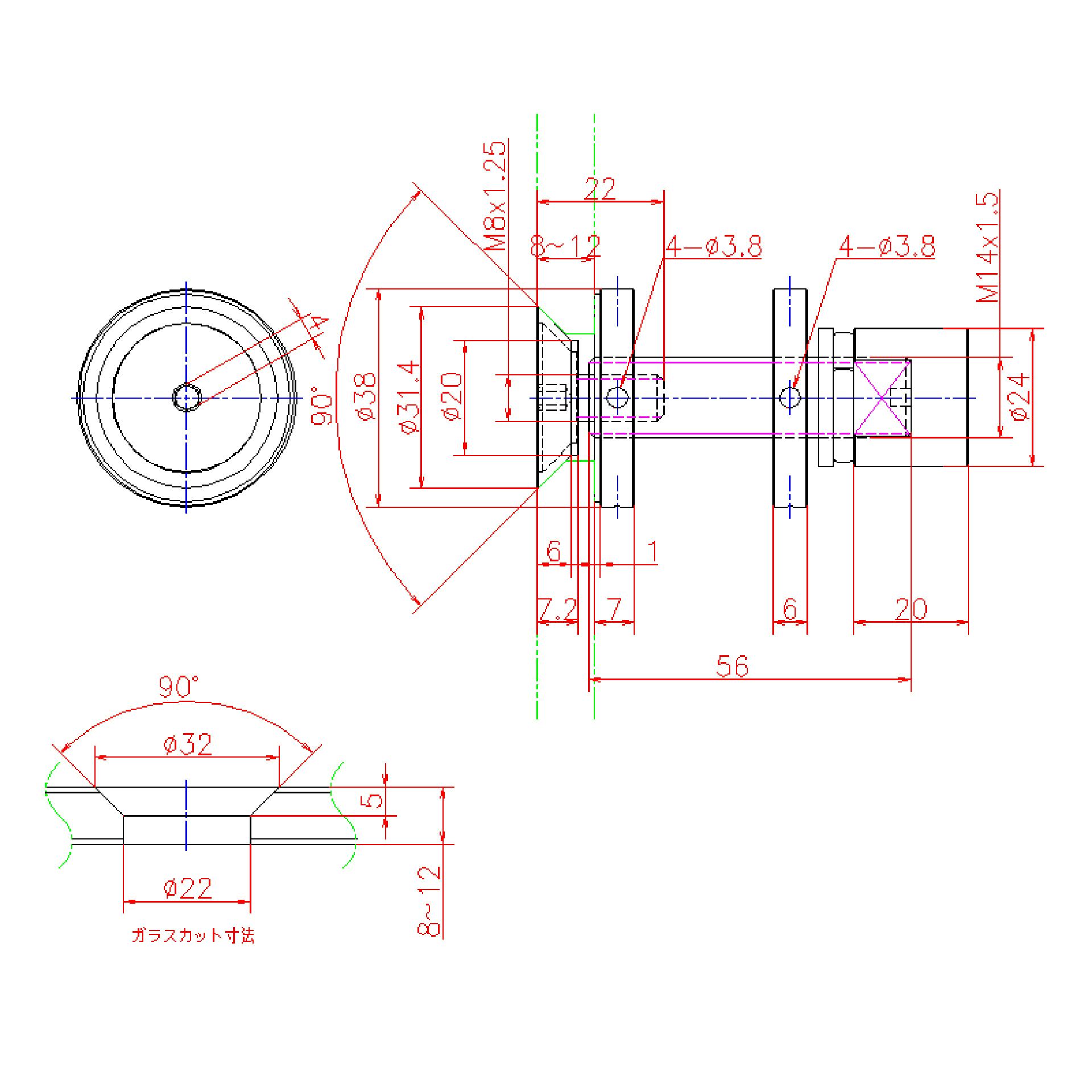

【GP5360F-1】商品画像

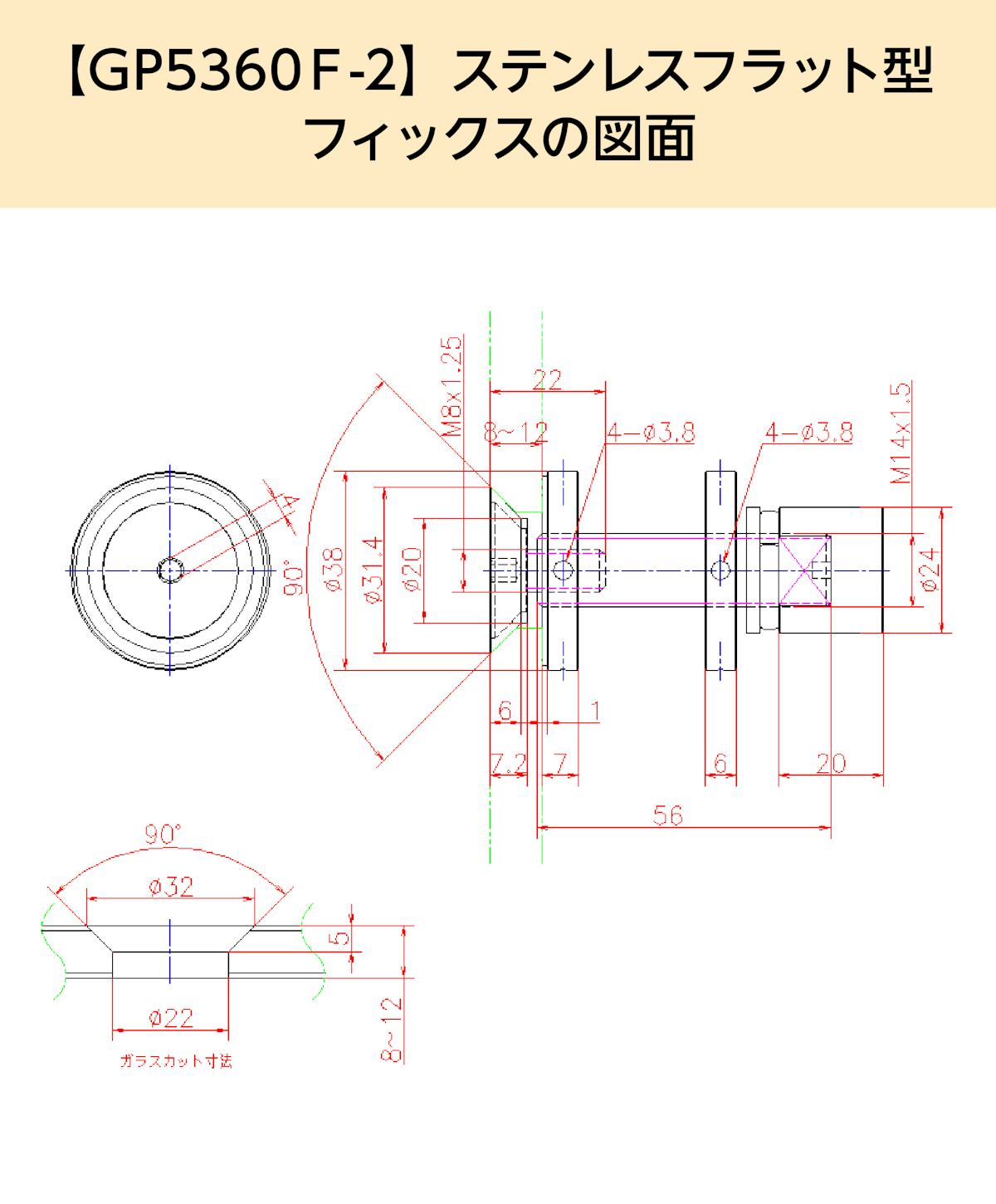

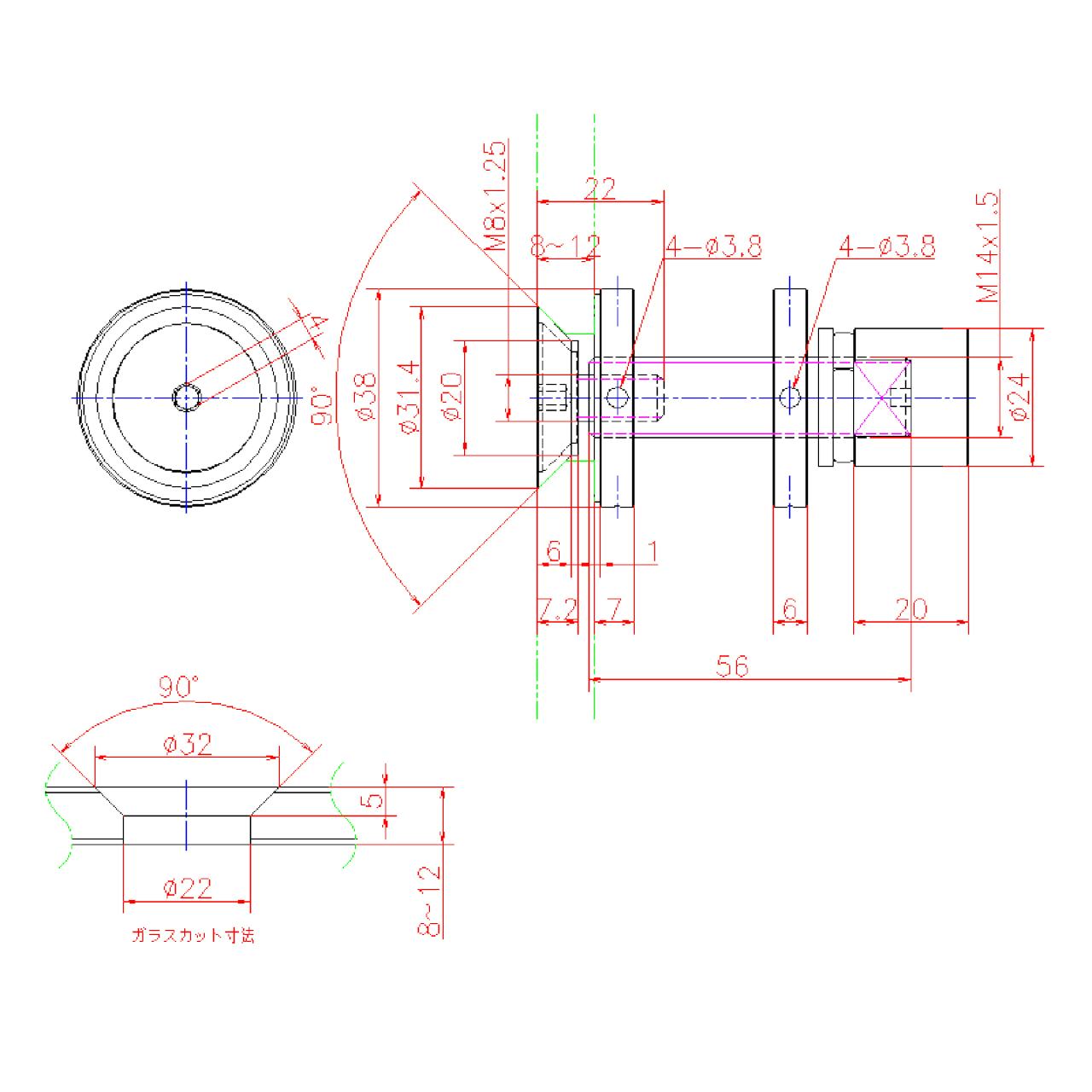

【GP5360F-2】商品画像

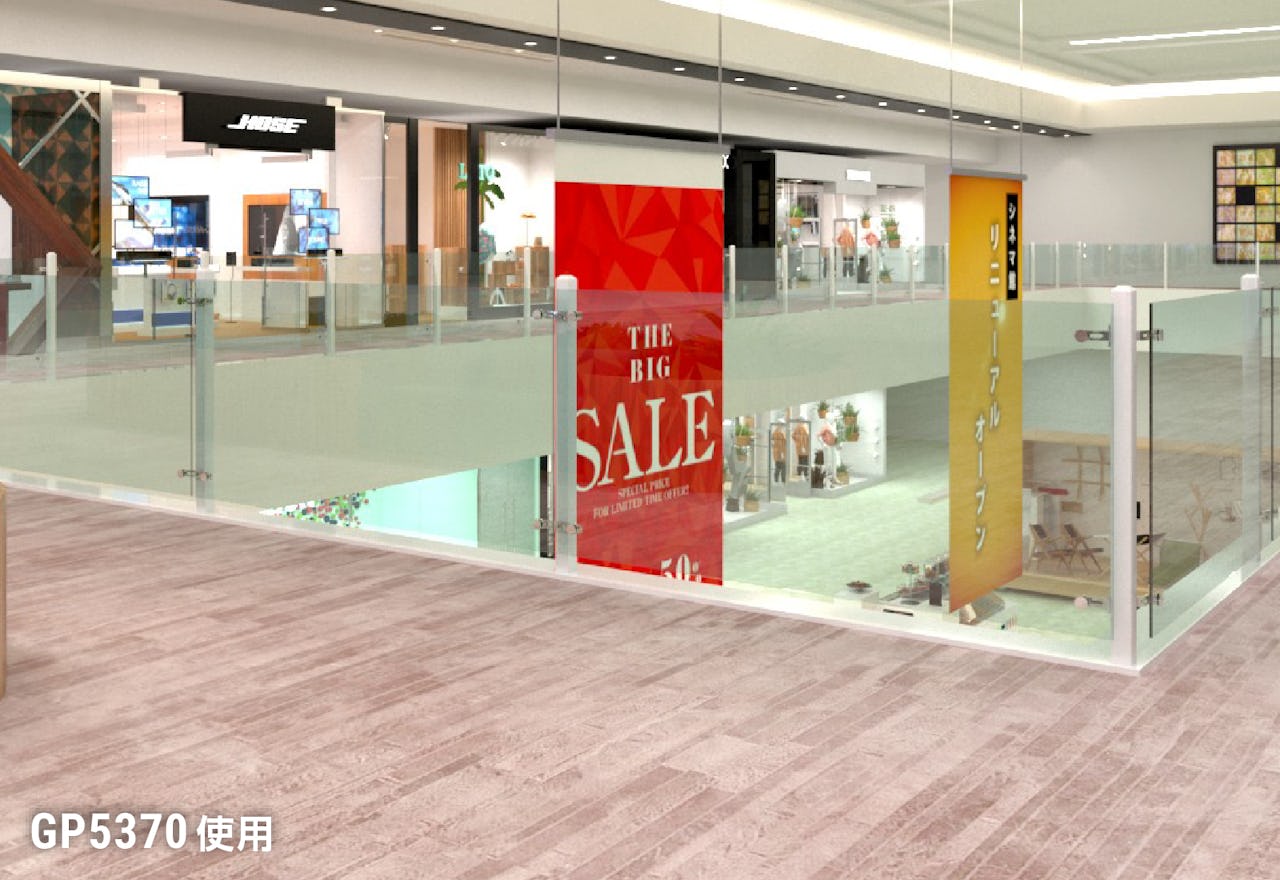

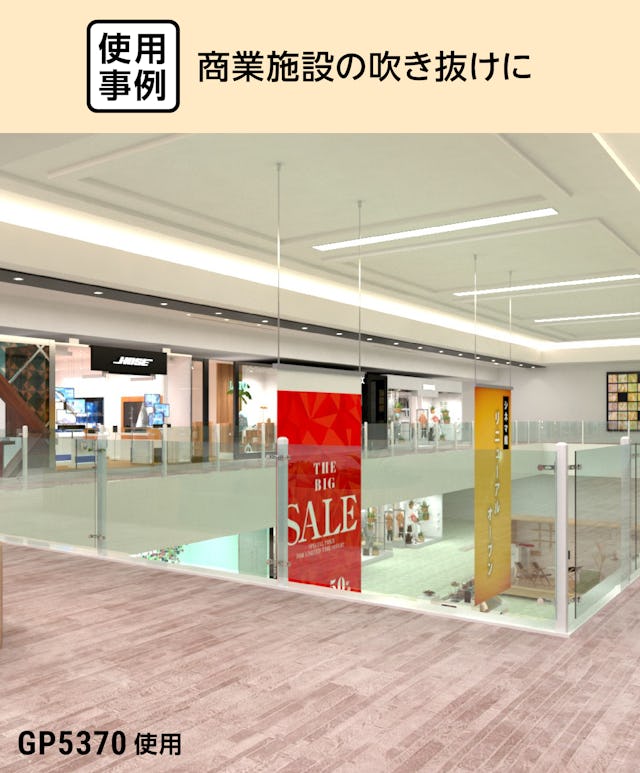

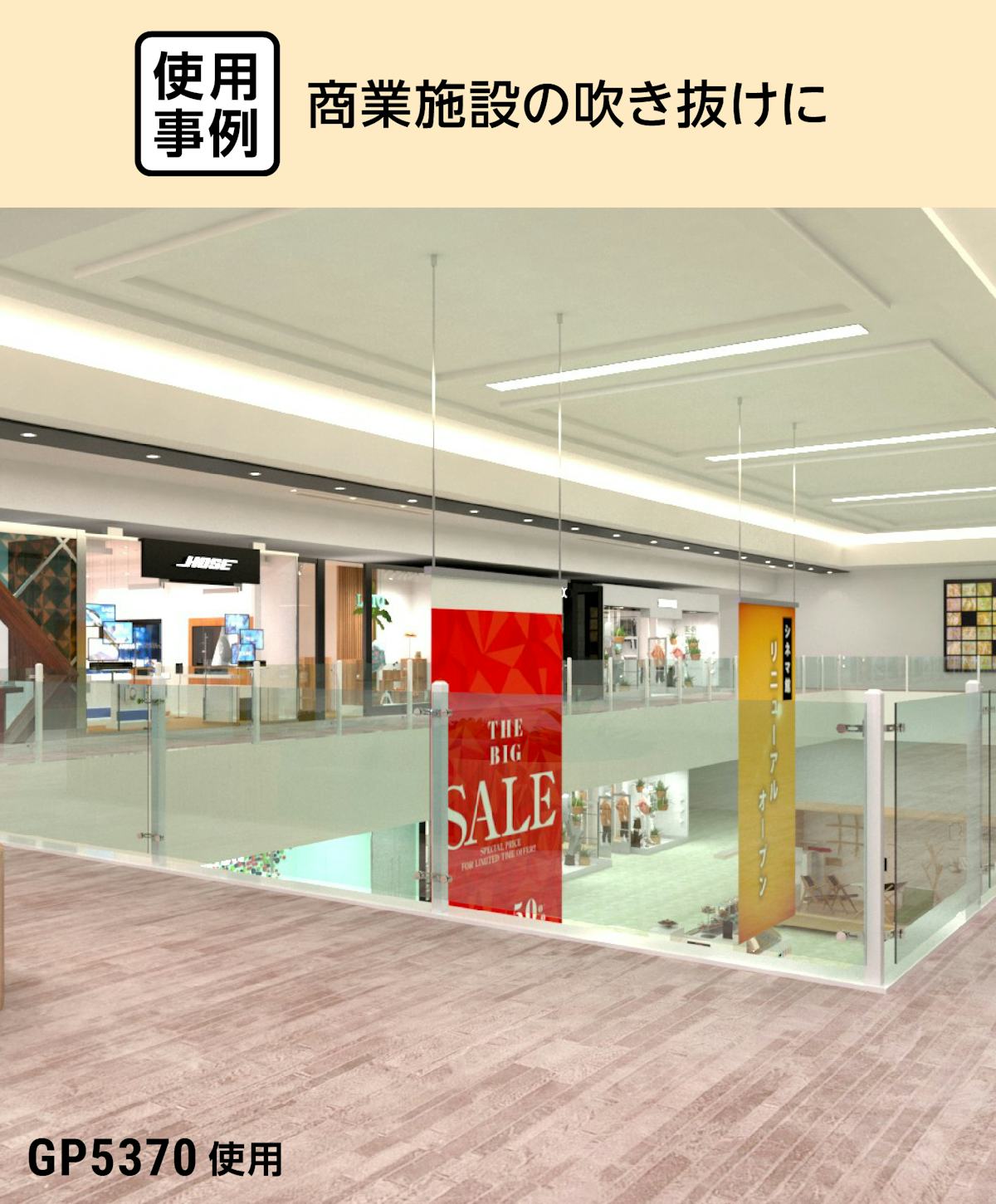

商業施設の吹き抜けに

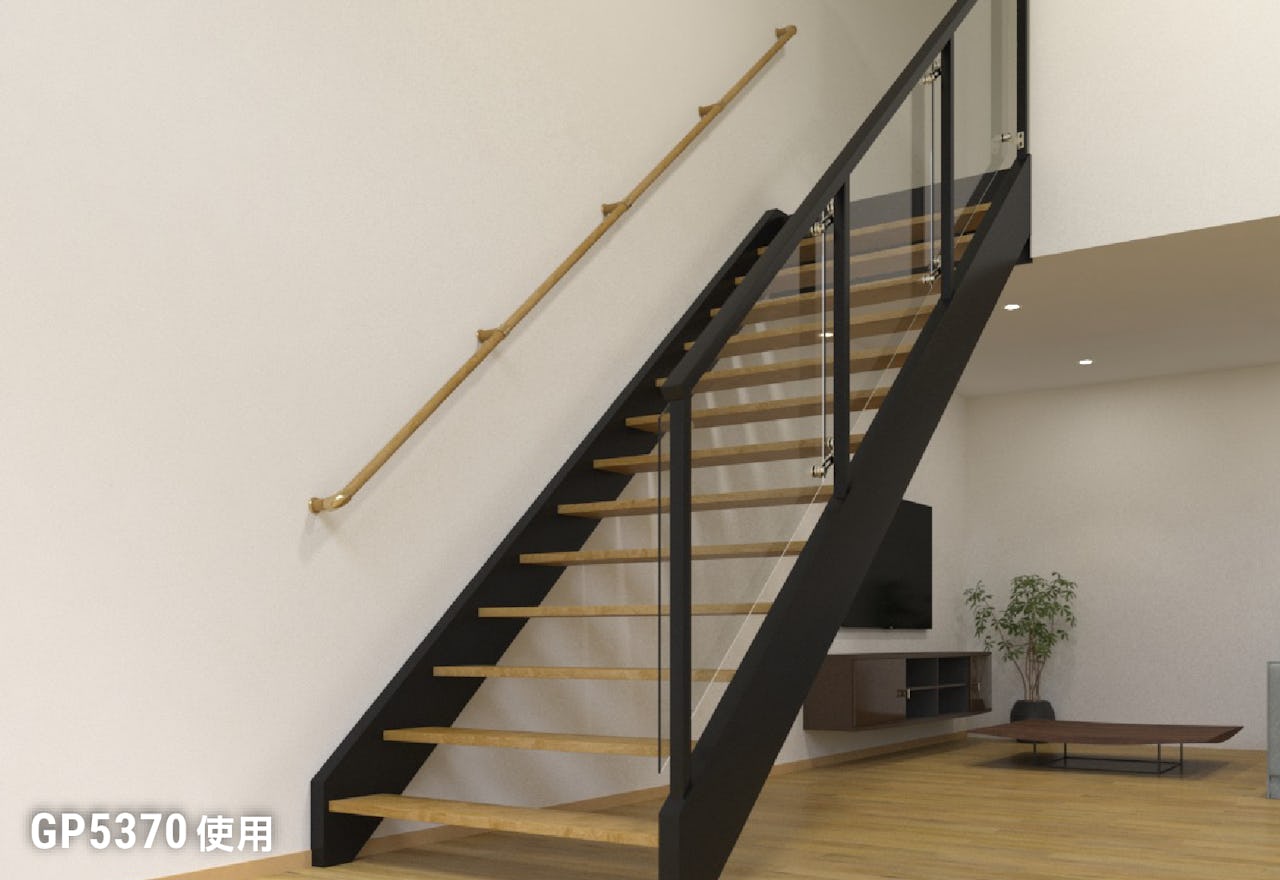

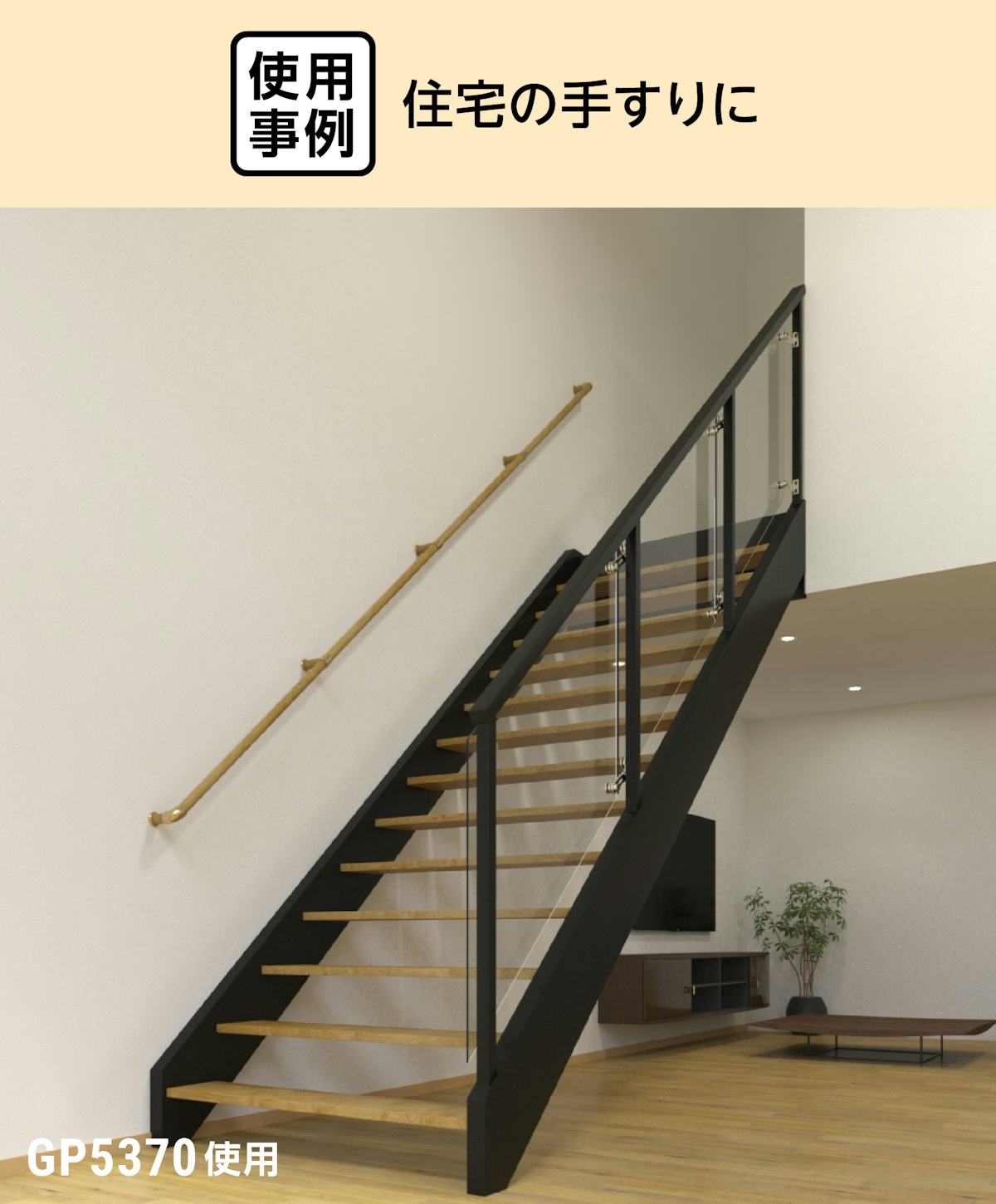

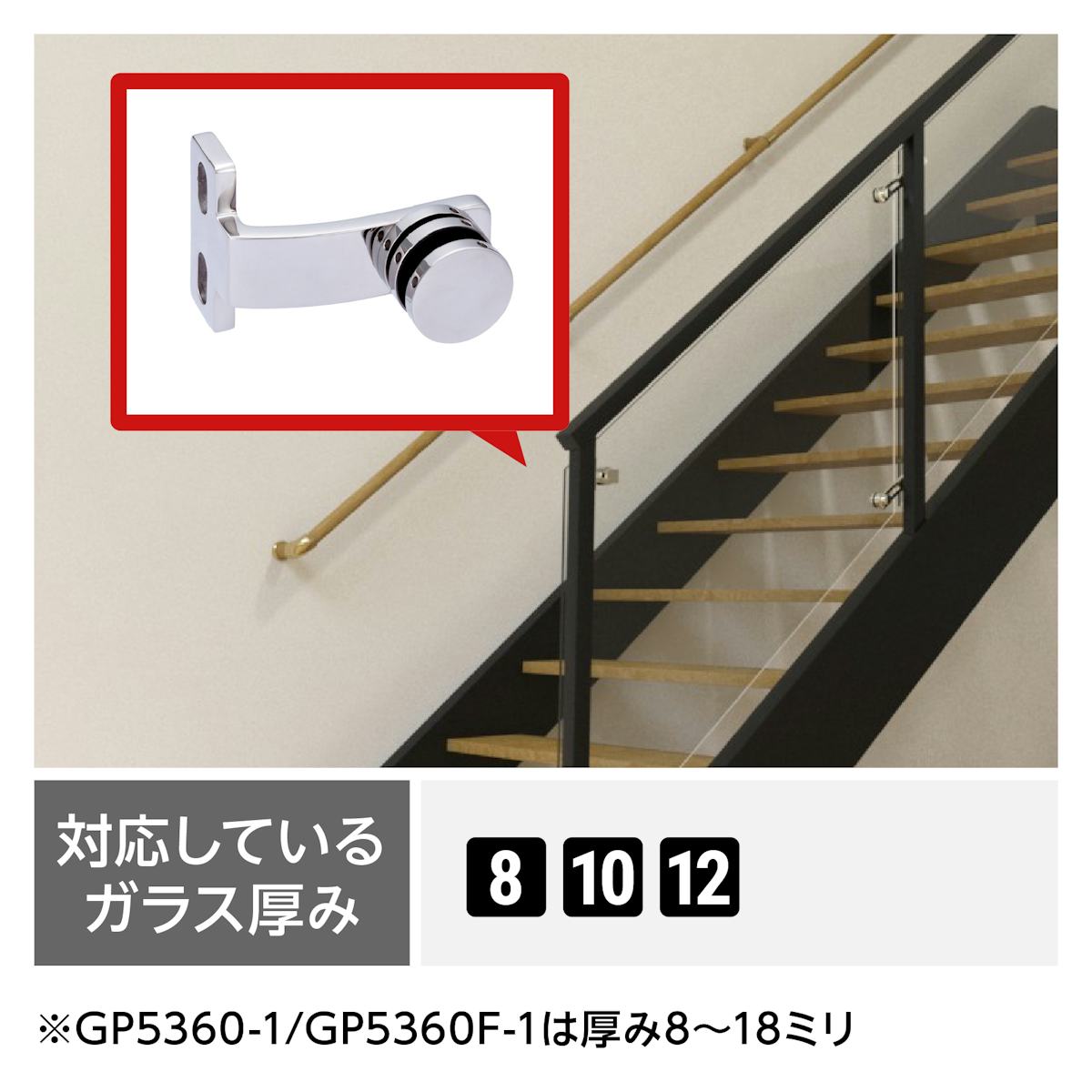

住宅の手すりに
商業施設の吹き抜けに
住宅の手すりに

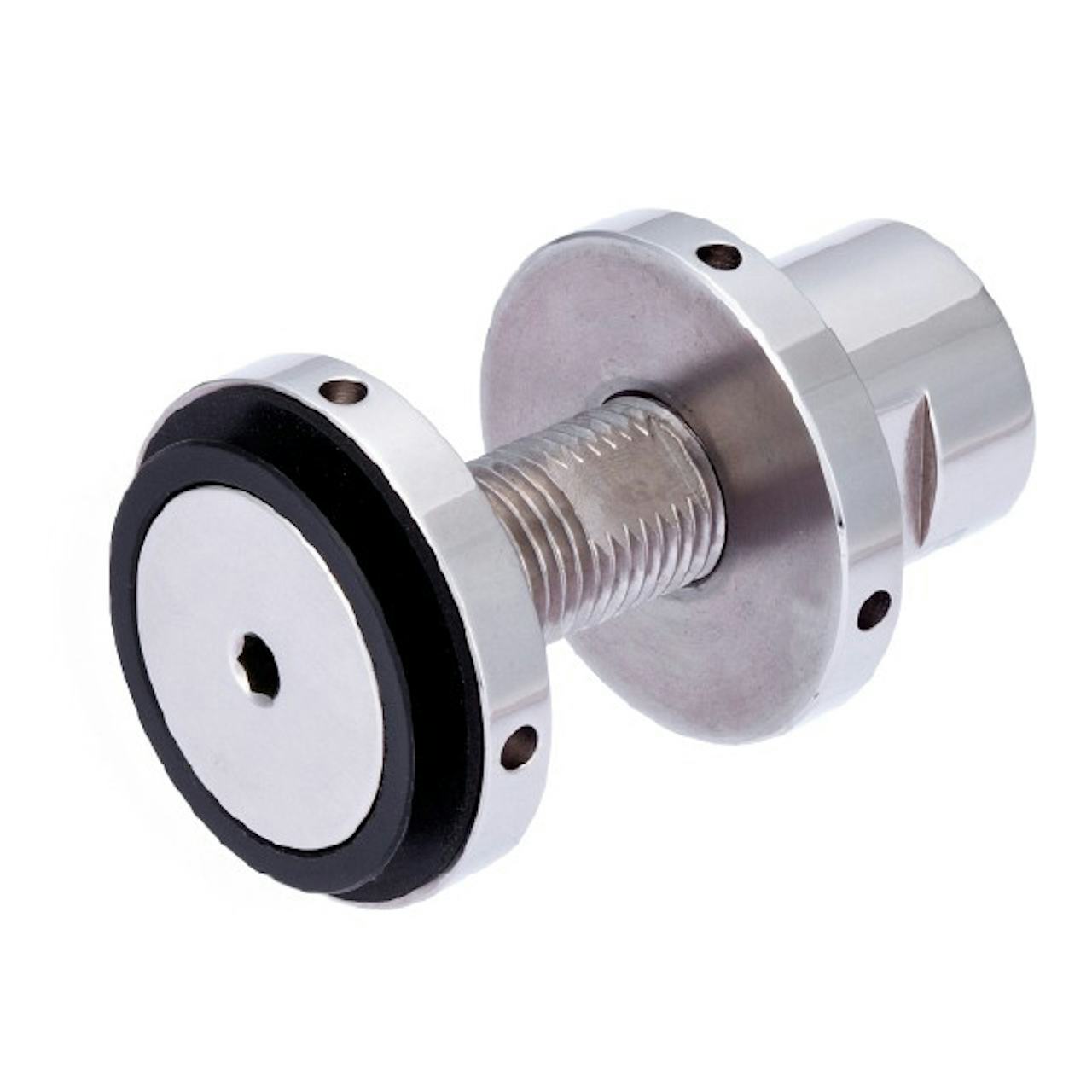

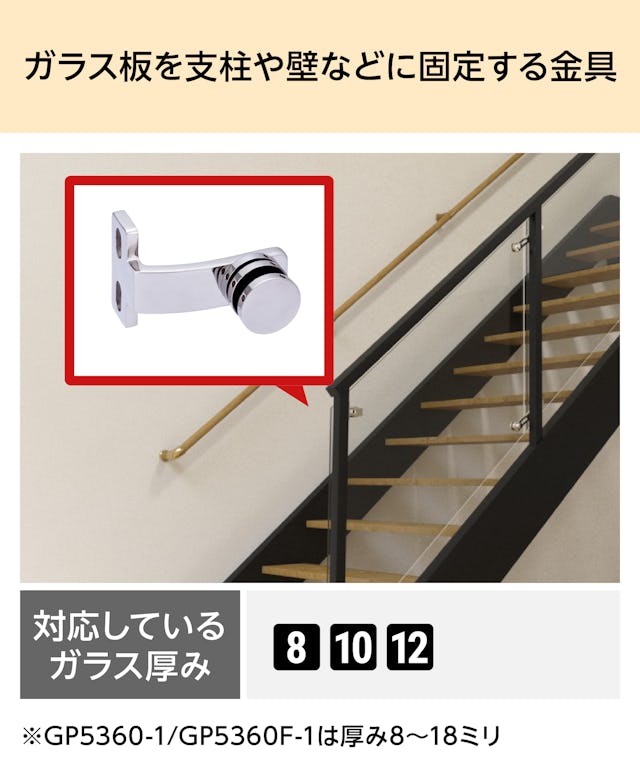

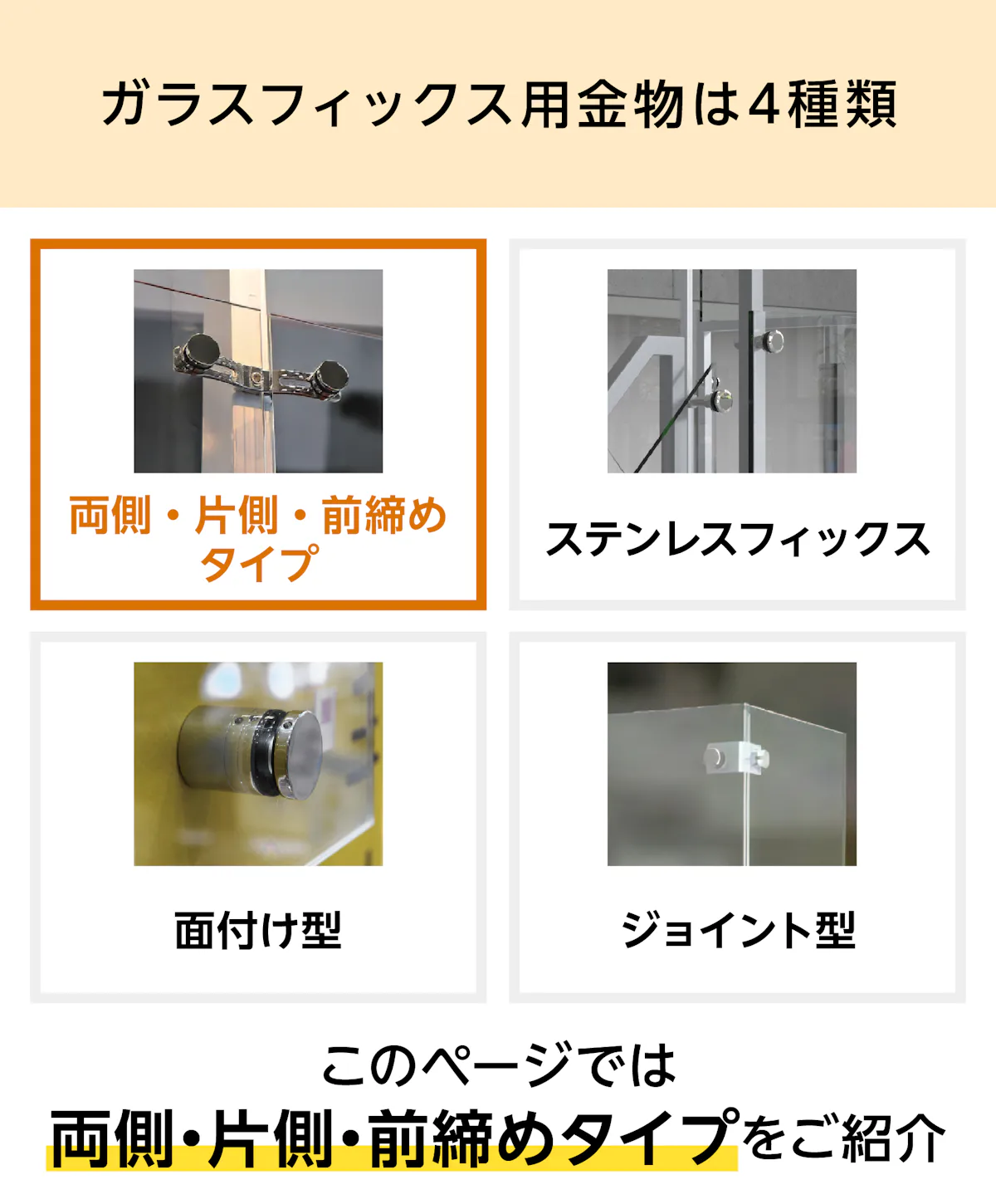

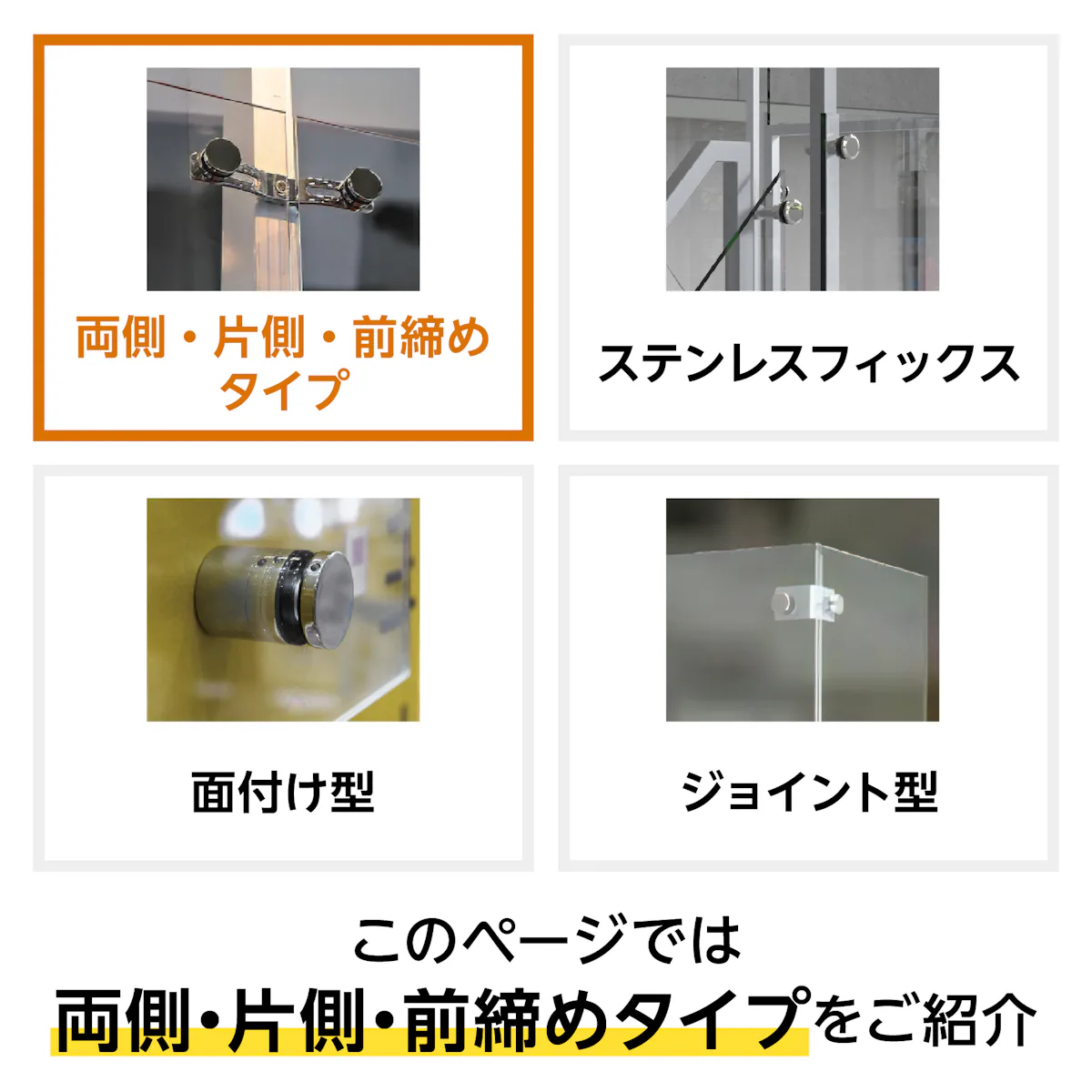

フィックスはガラス板を支柱や壁などに、締め込んで固定する金具です。

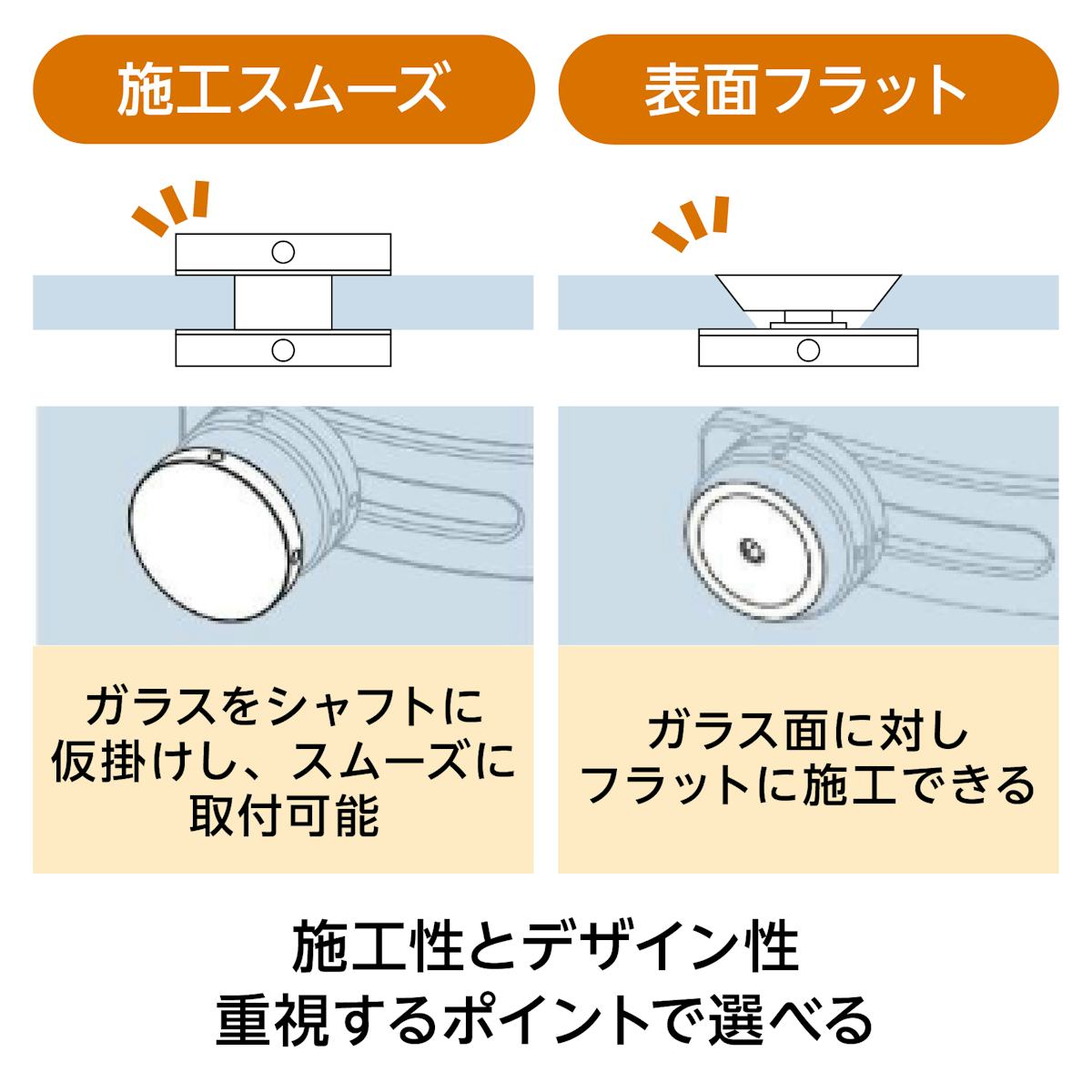

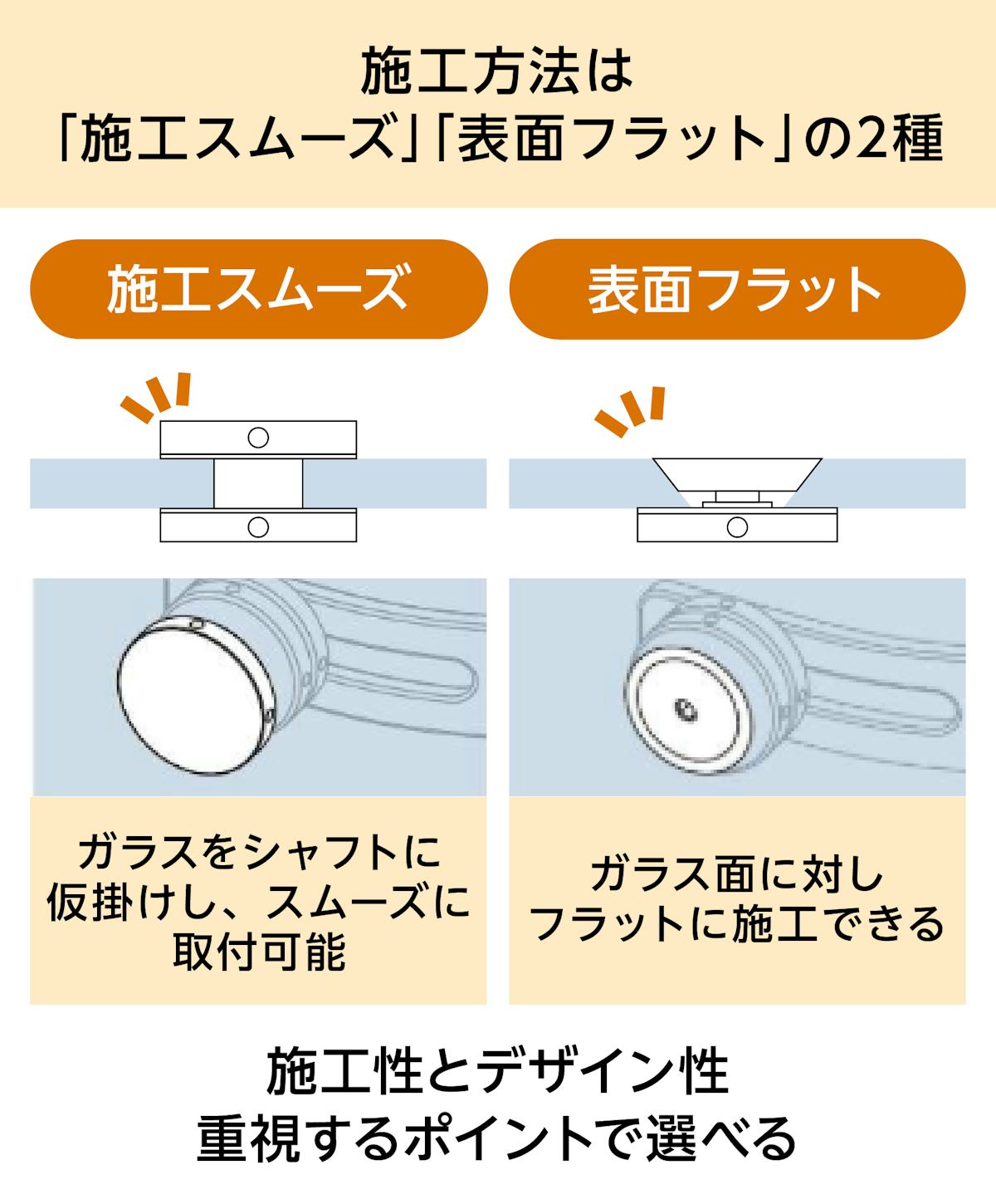

施工性・デザイン性のご要望に合わせて、2つの施工方法からお選びいただけます。
「施工スムーズ」は、ガラスをシャフトに仮掛けできるため固定しやすく、作業効率を重視する方におすすめしています。

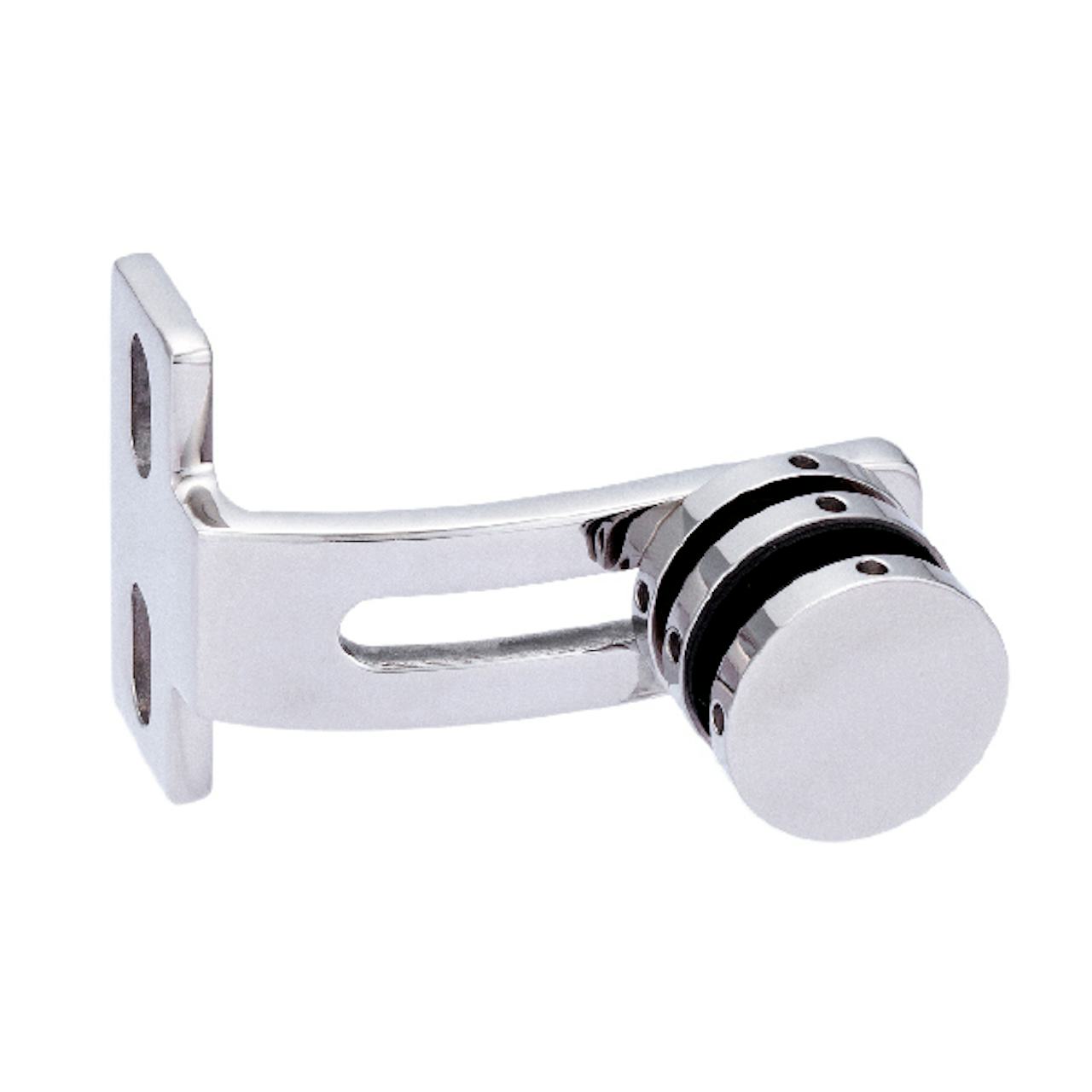

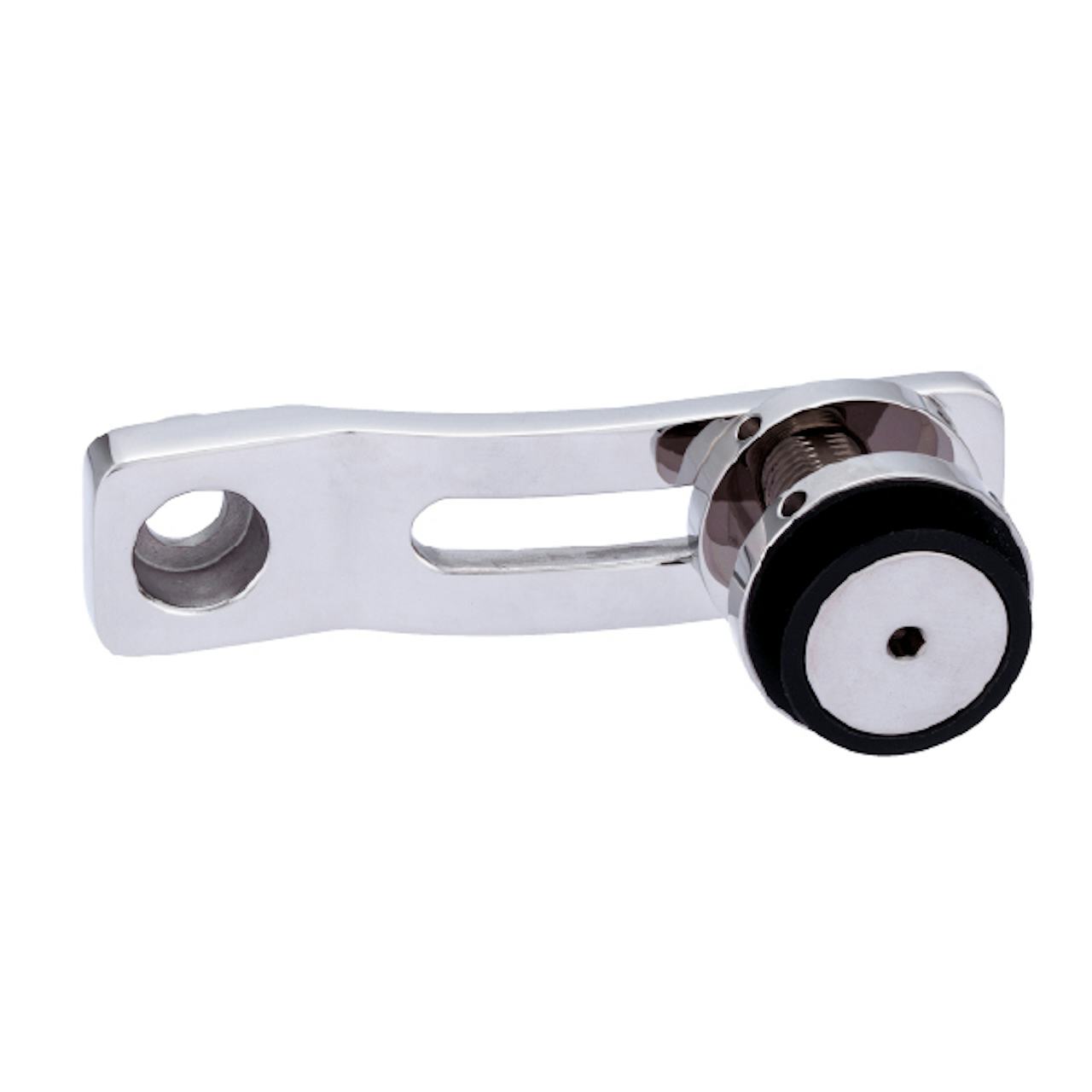

「表面フラット」は、ガラスの表面に金物の突起が出ない設計で、空間の美観を損なうことなくガラスをしっかり固定できます。

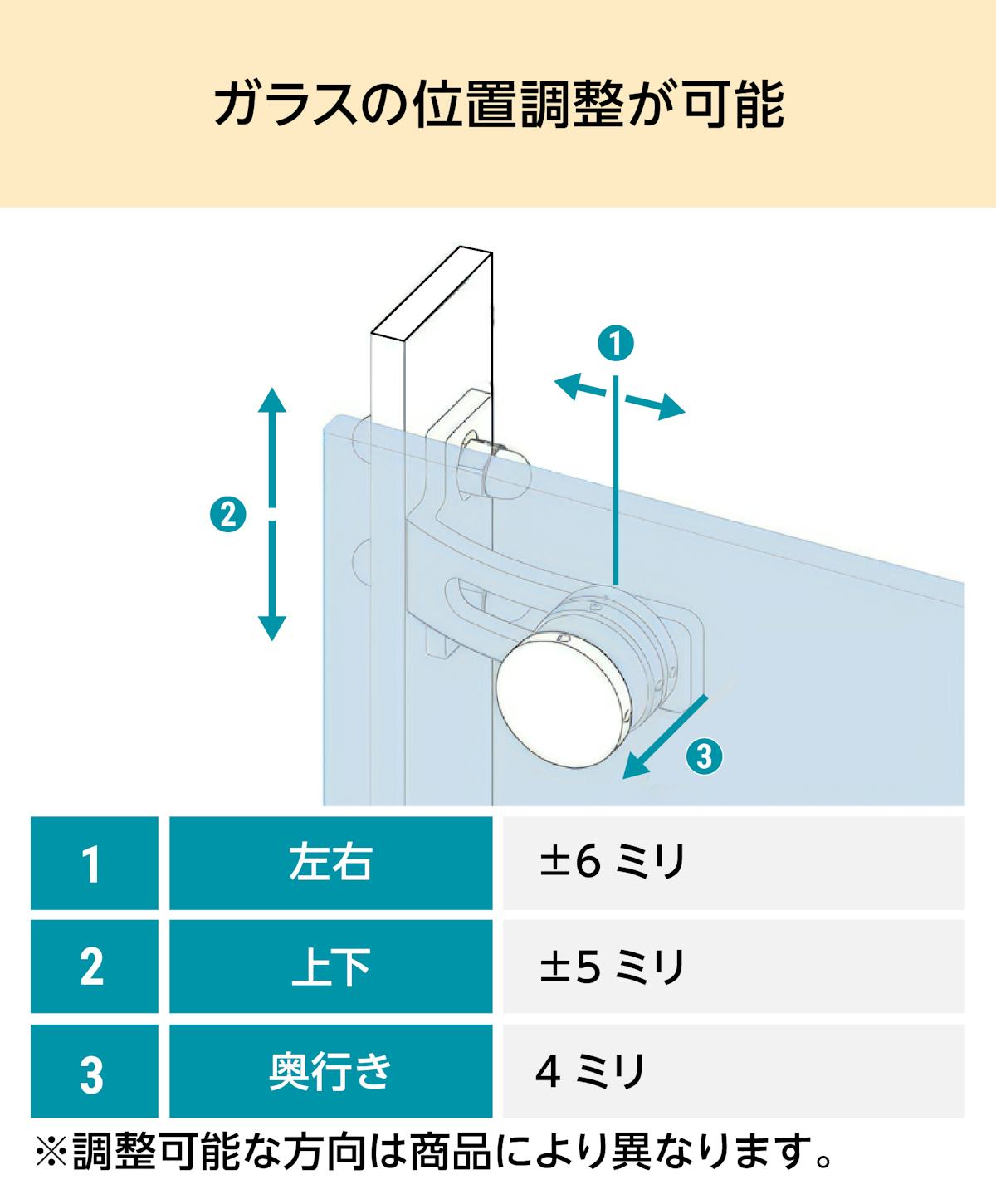

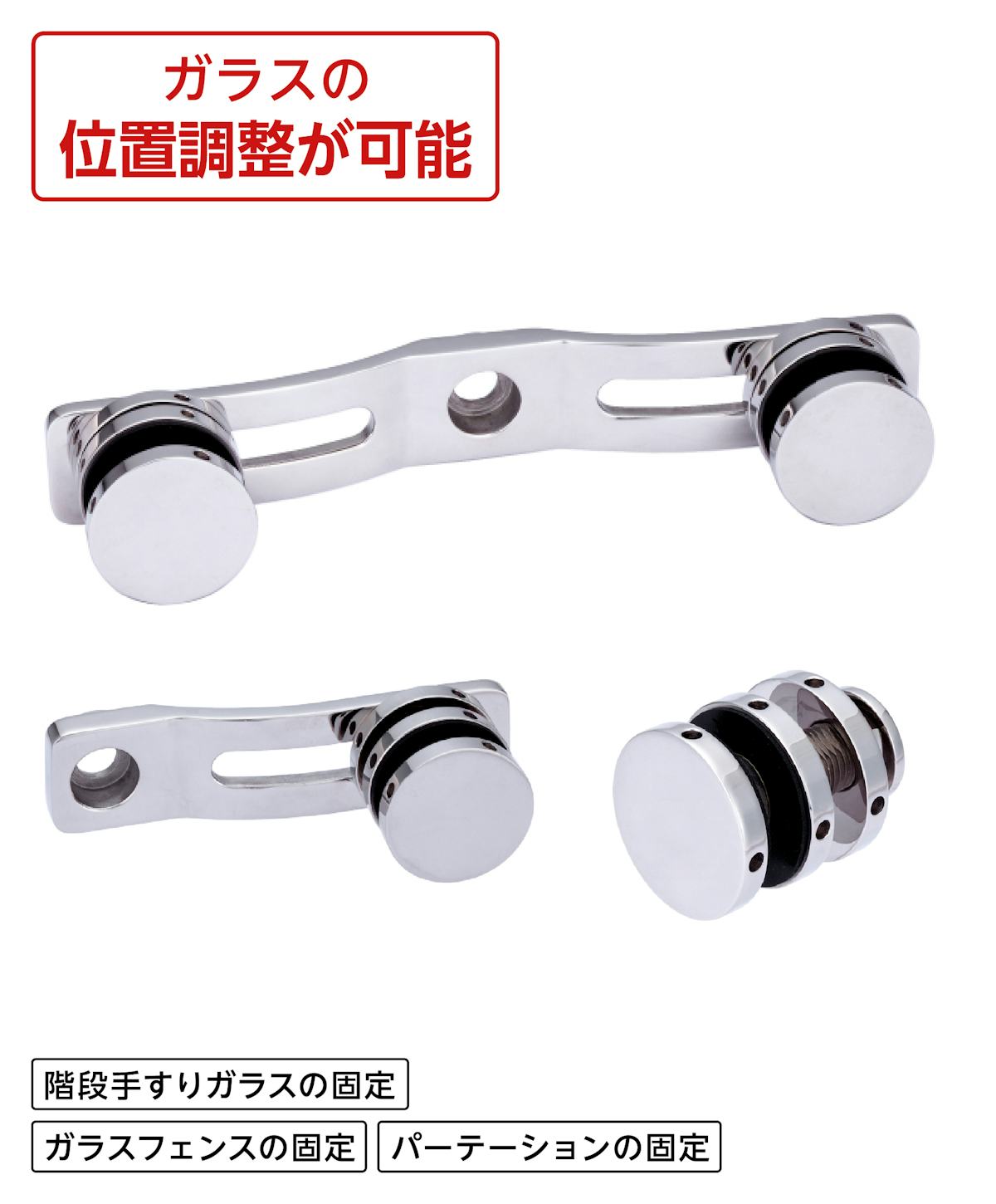

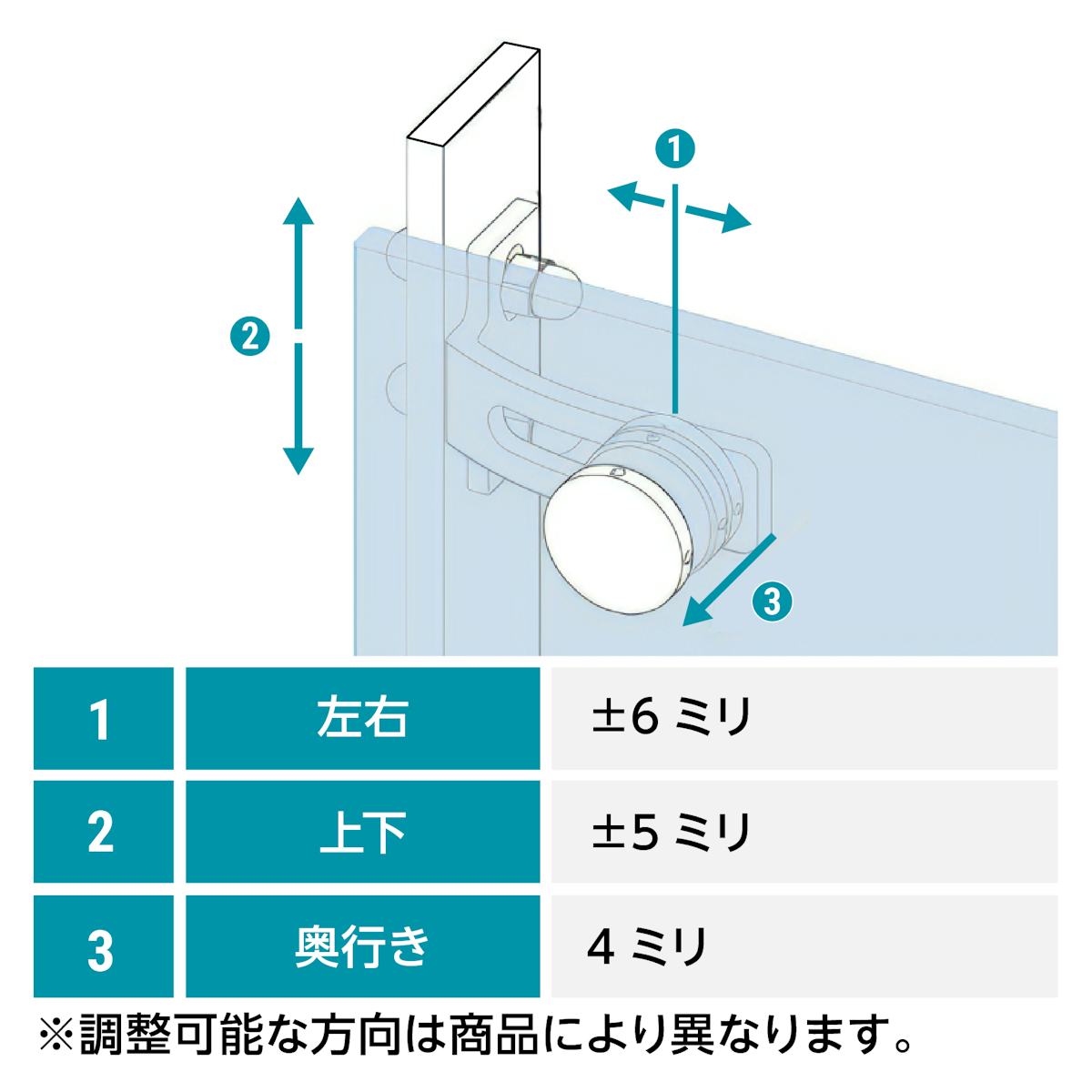

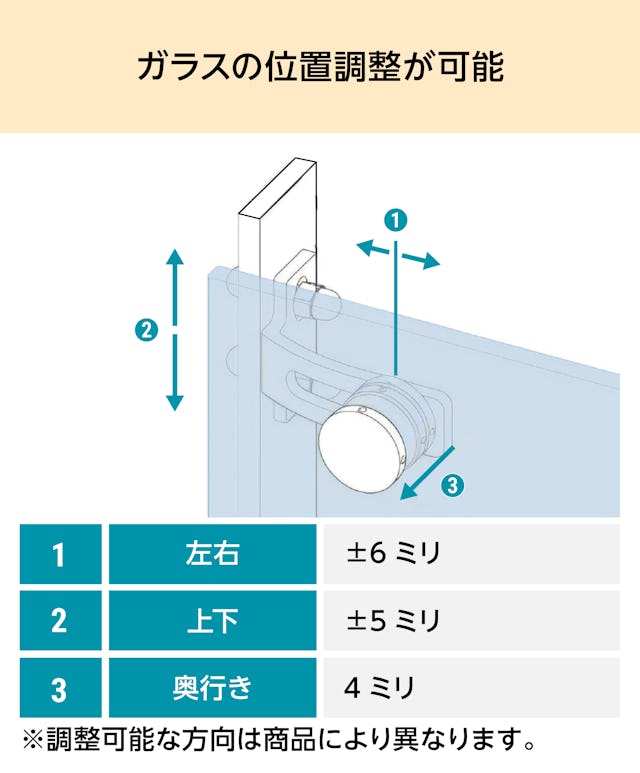

フィックスは、3方向にガラスの調整が可能です。
左右に±6ミリ、上下に±5ミリ、奥行きに4ミリの範囲で調節でき、ガラス面をきれいに揃えて設置することができます。
※調整可能な方向は商品により異なります。

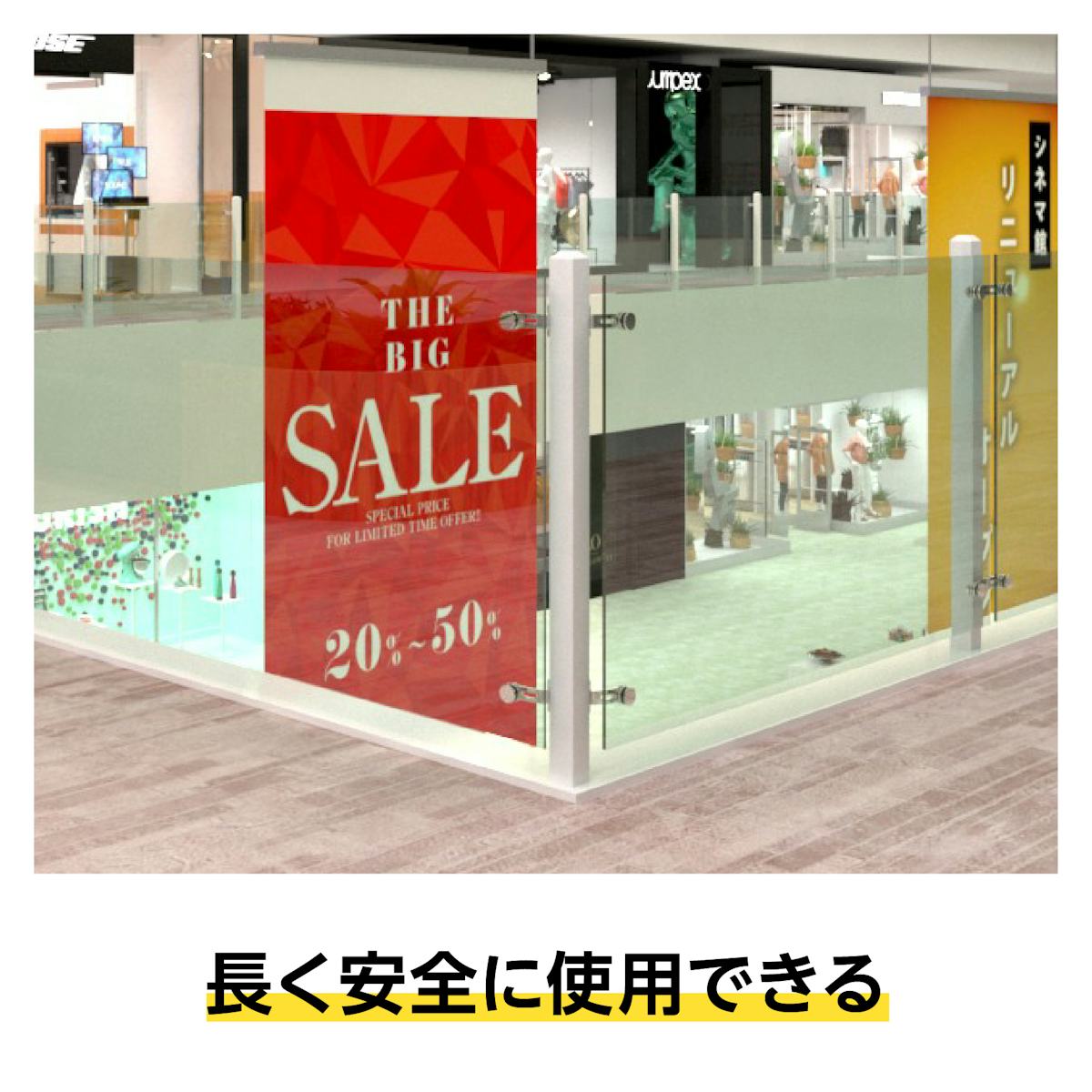

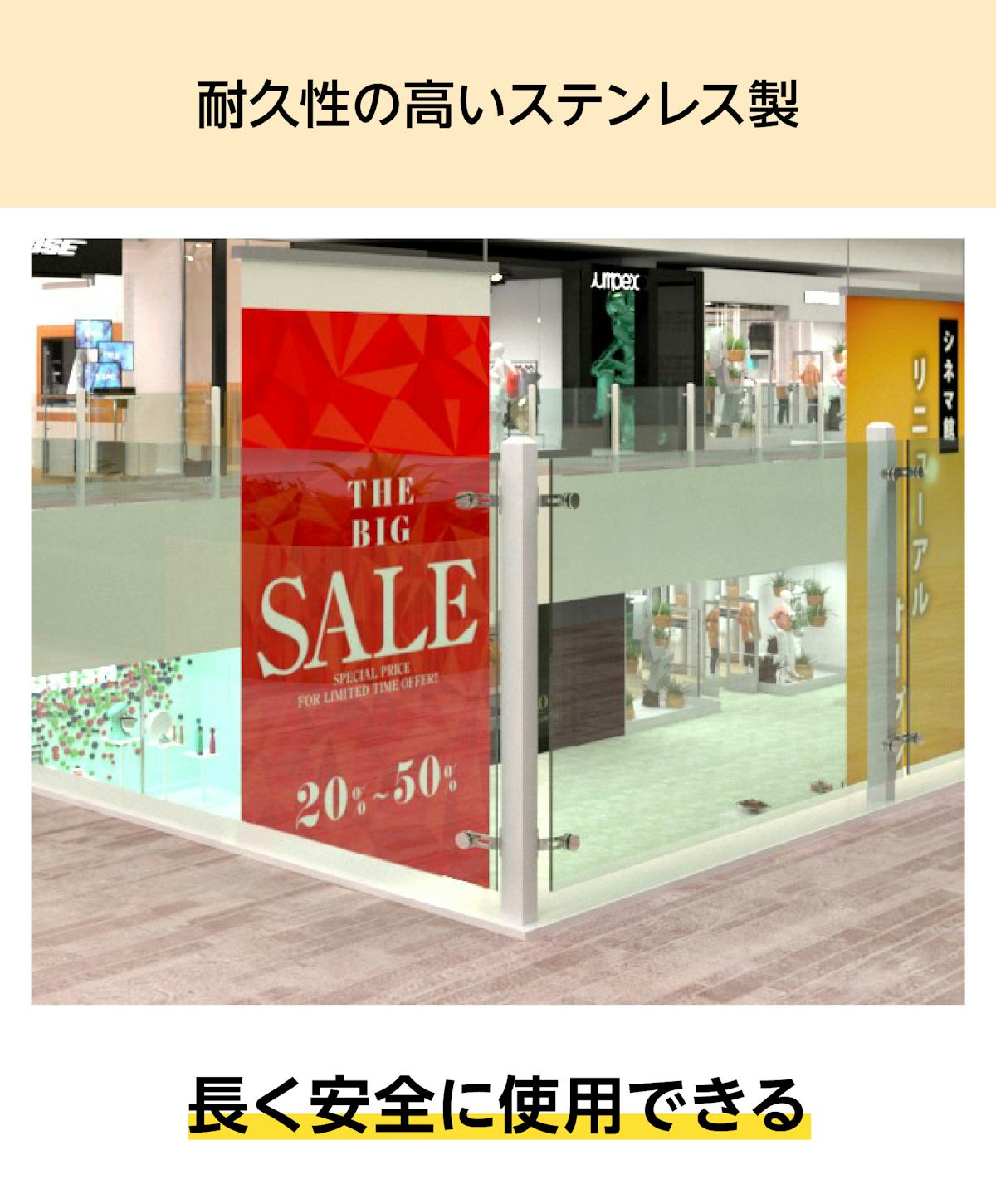

ステンレスを使用しており、耐久性が高く長く安全にご使用いただけます。

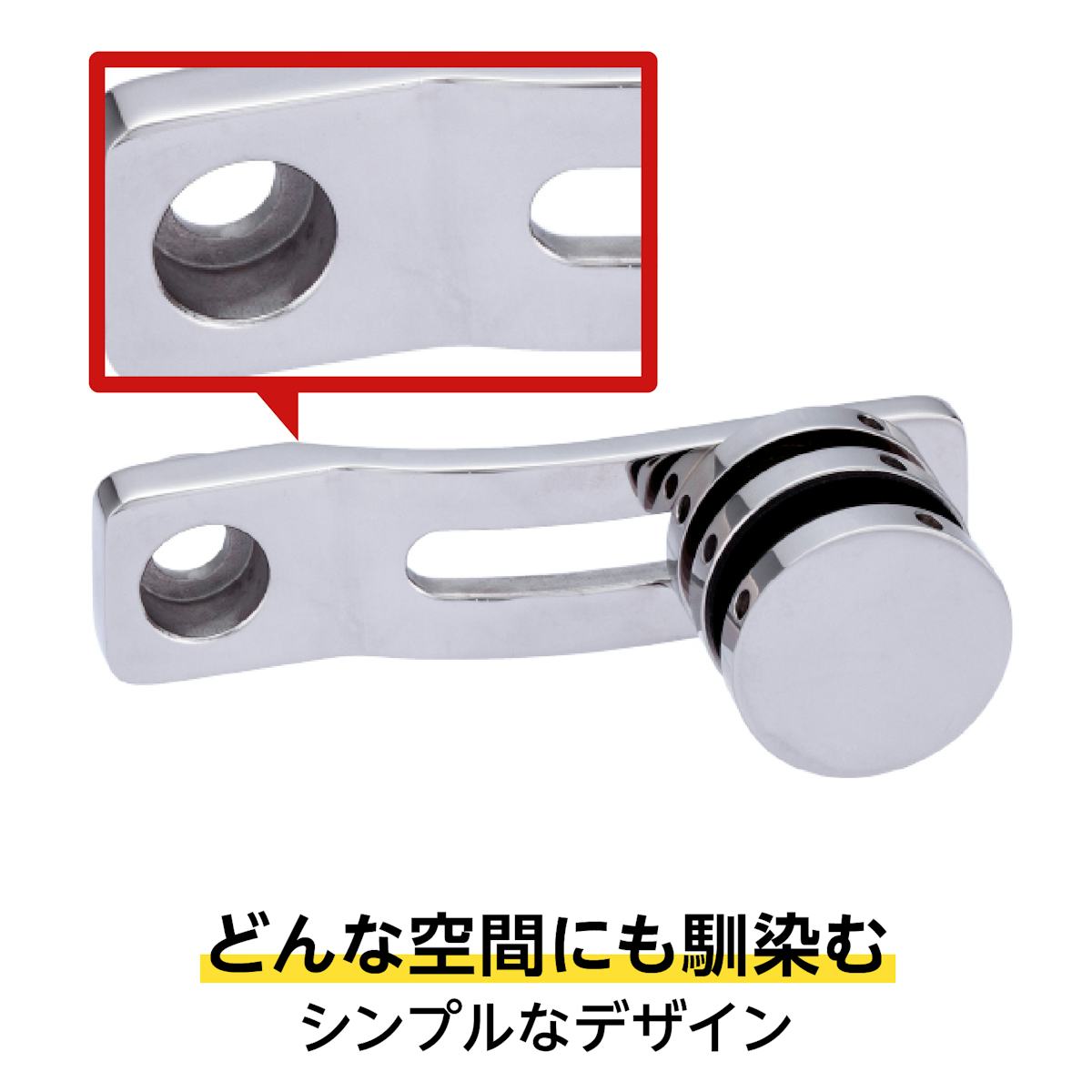

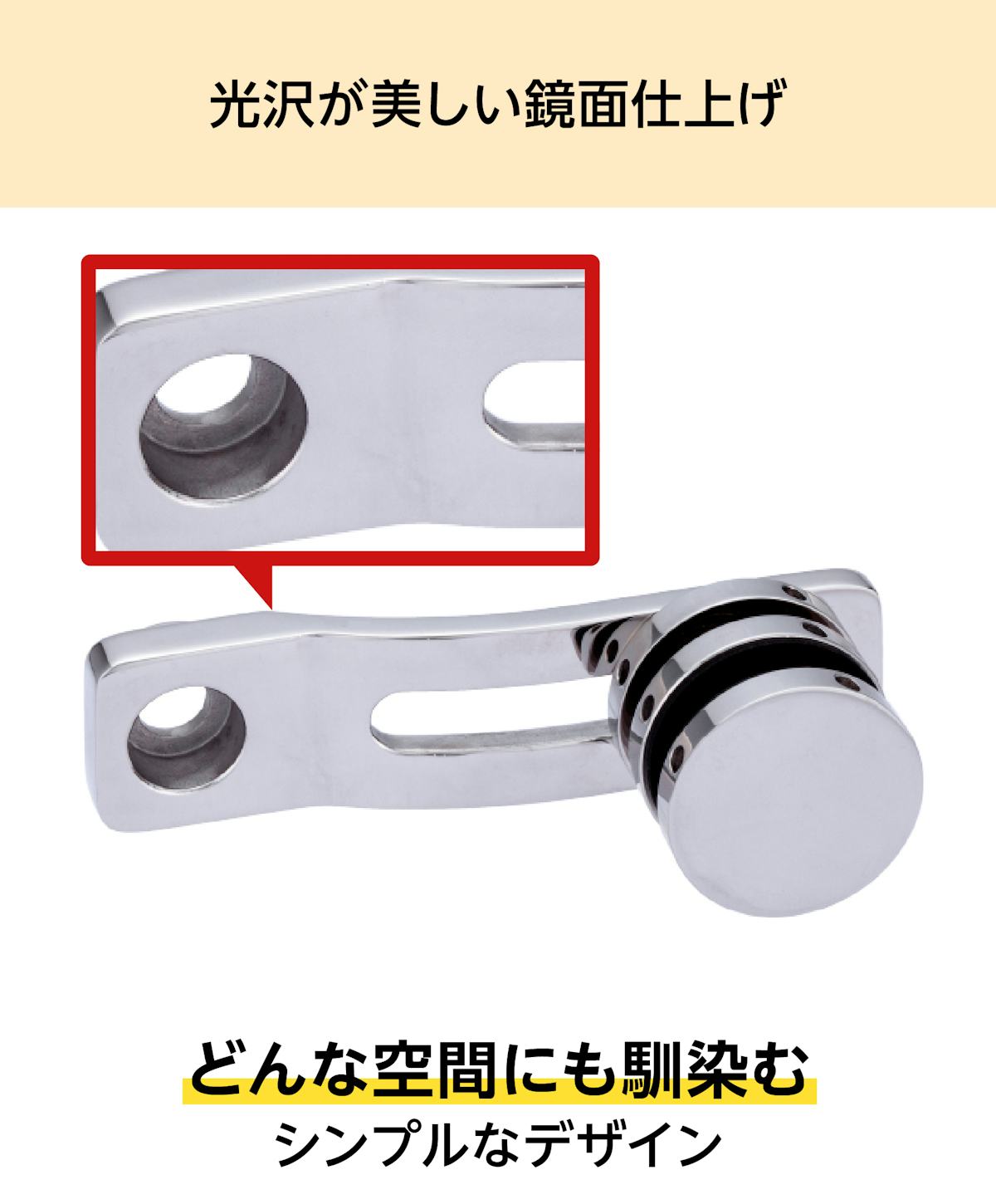

鏡面仕上げで表面にツヤがあります。建築物の美観を損ねないシンプルなデザインで、設置場所を選ばすどんな空間にも馴染みます。

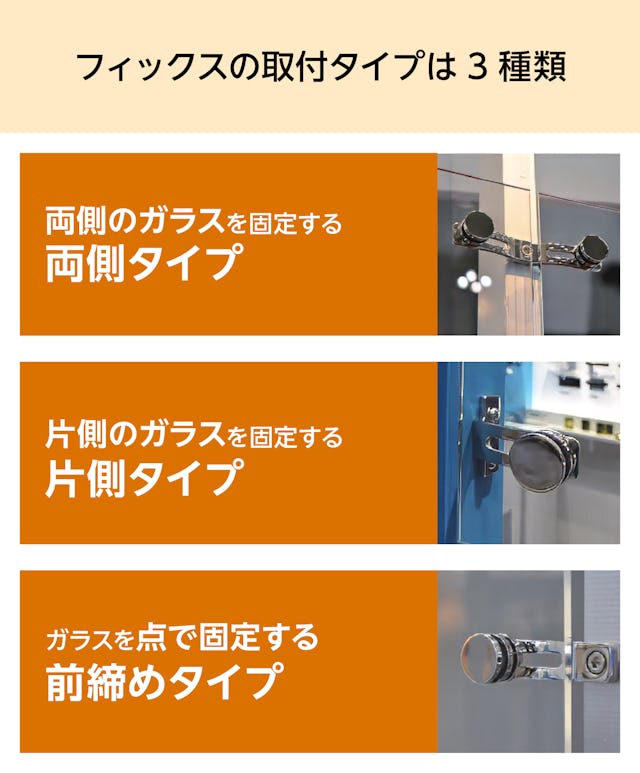

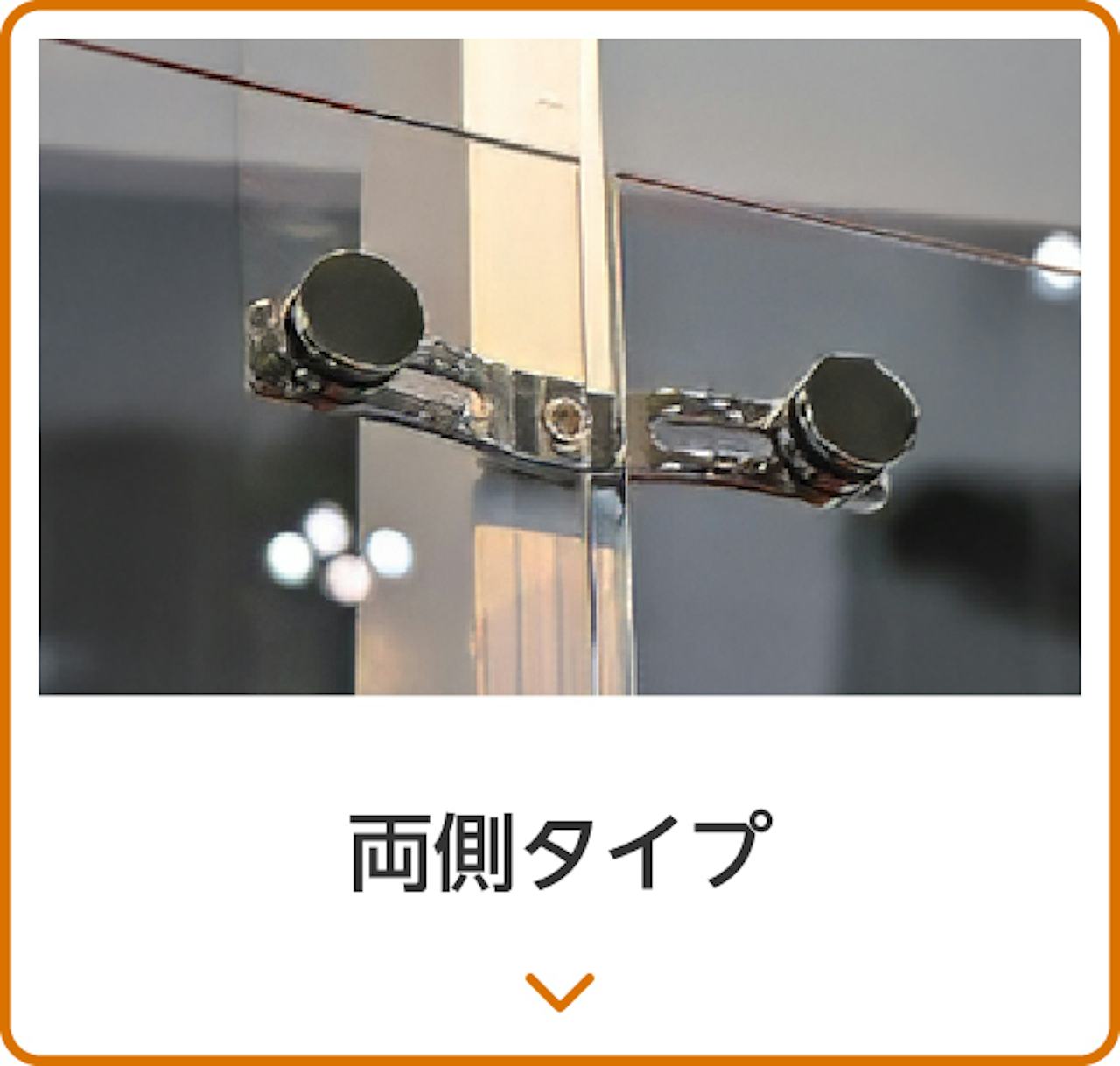

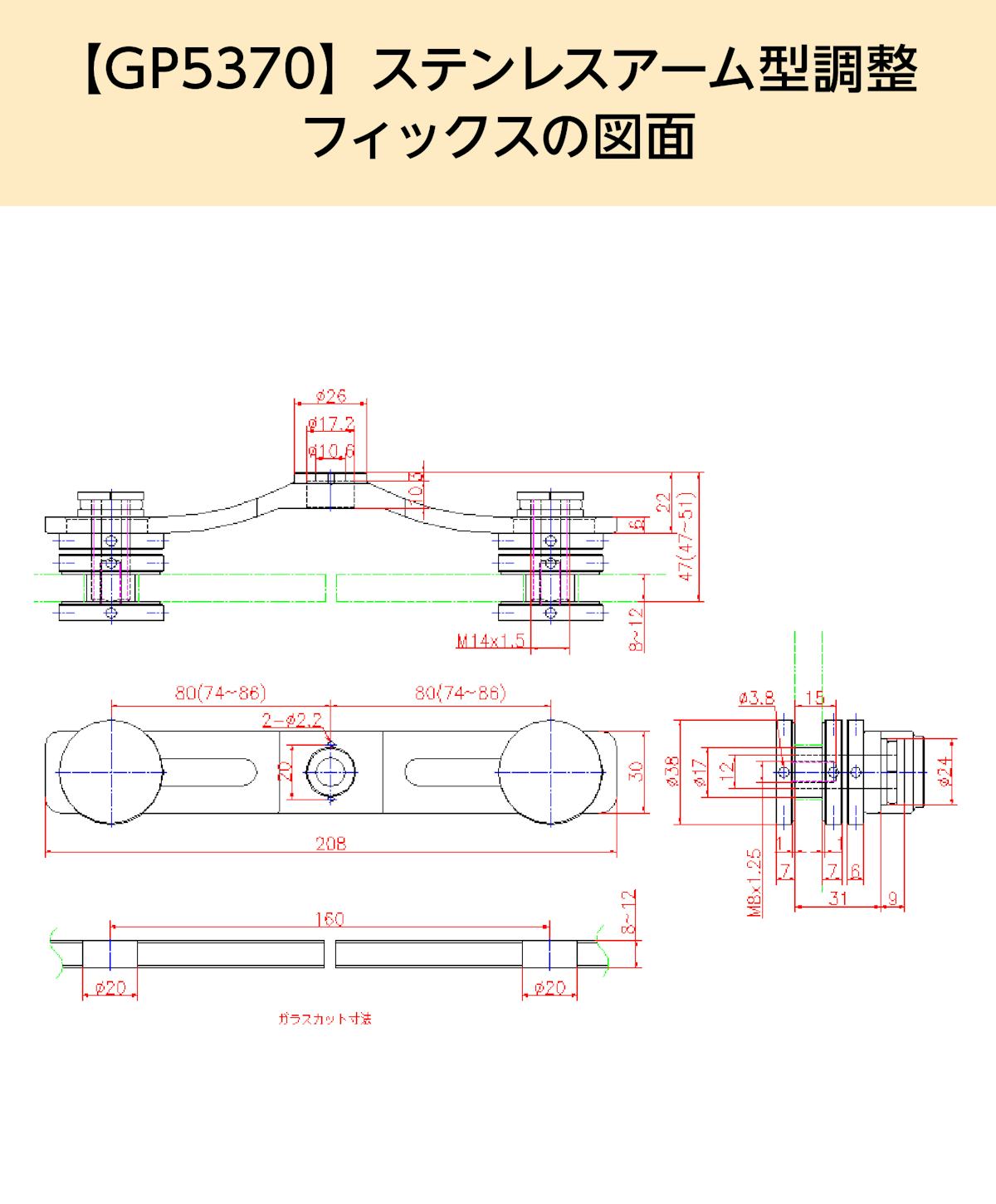

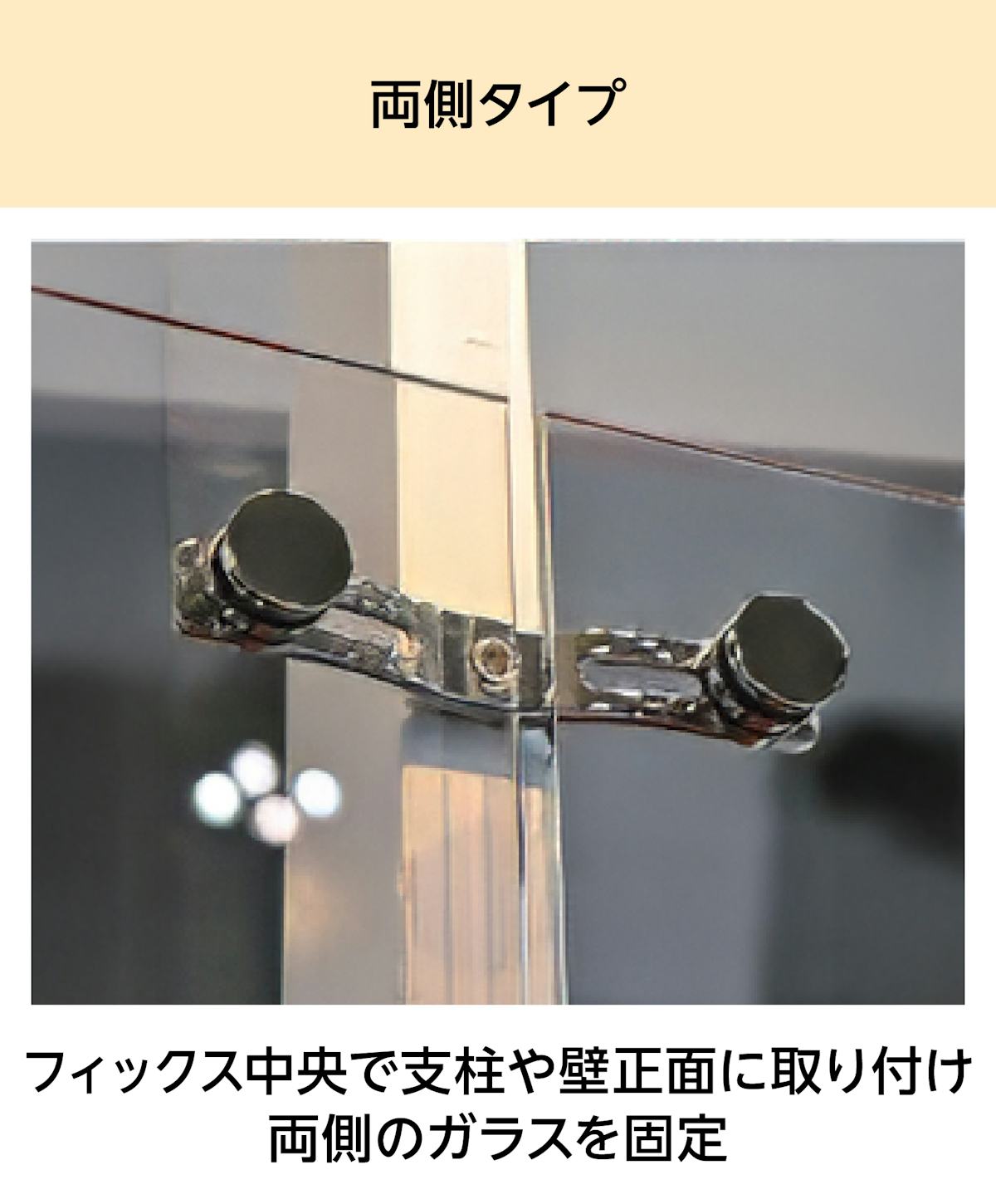

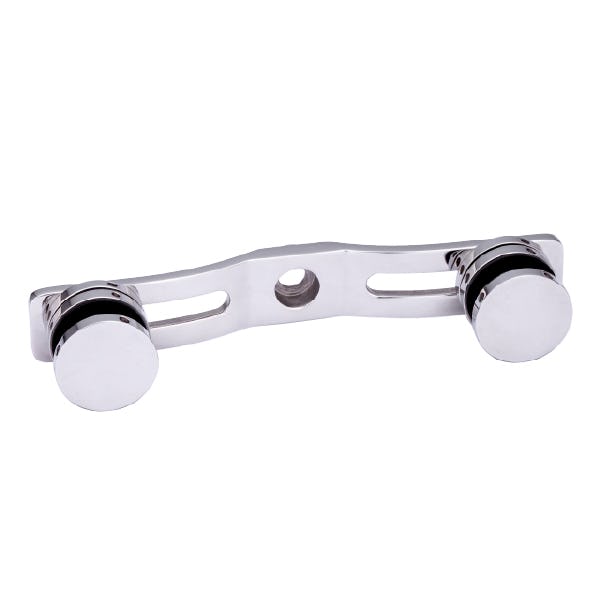

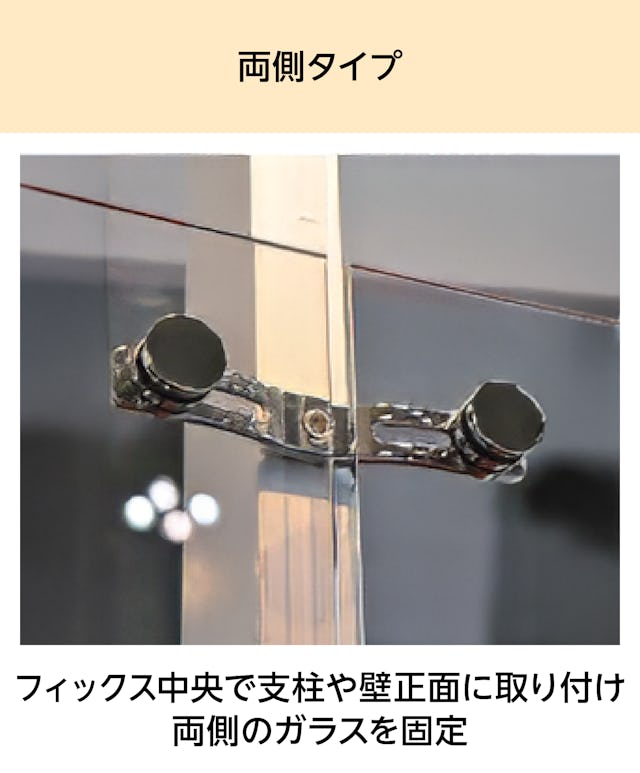

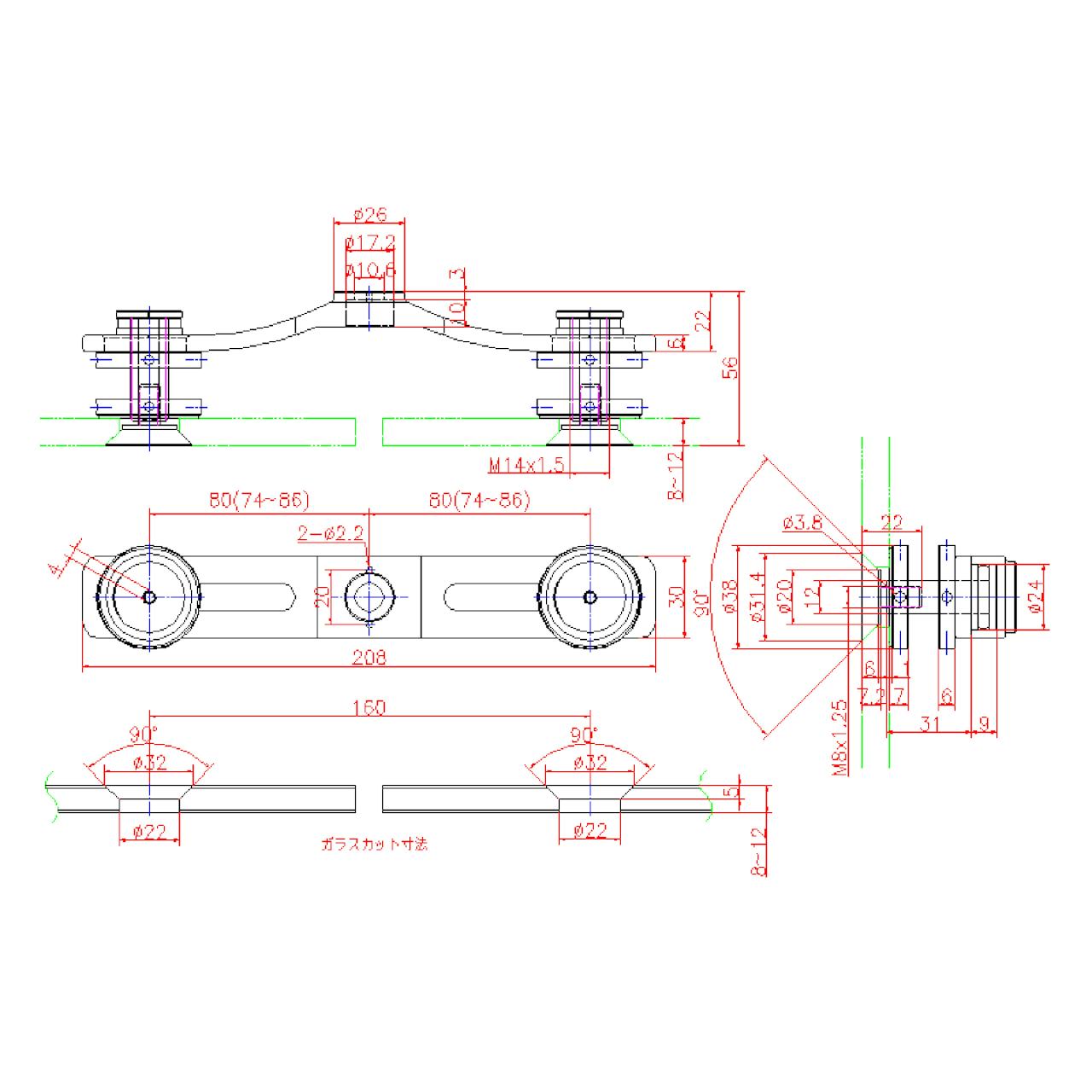

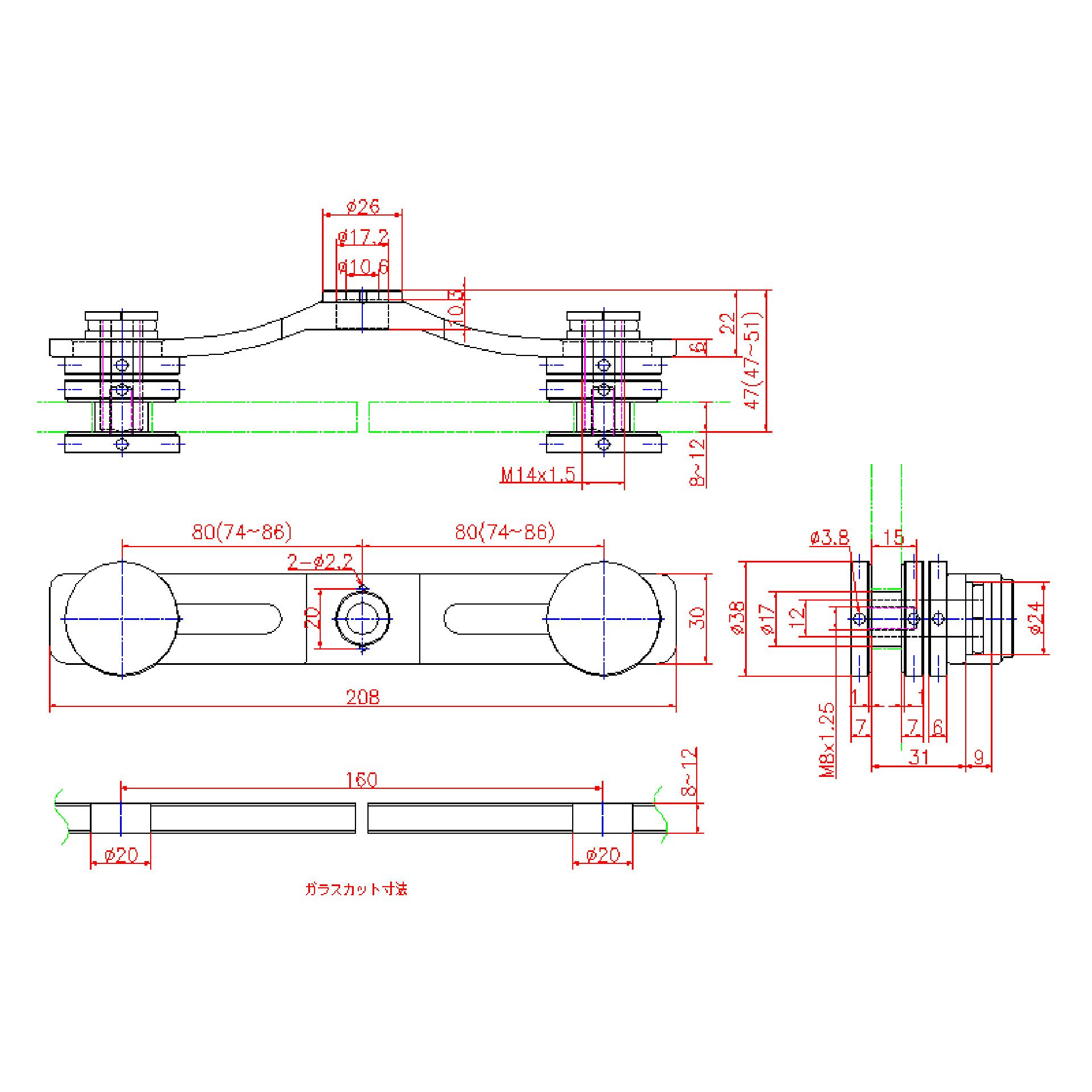

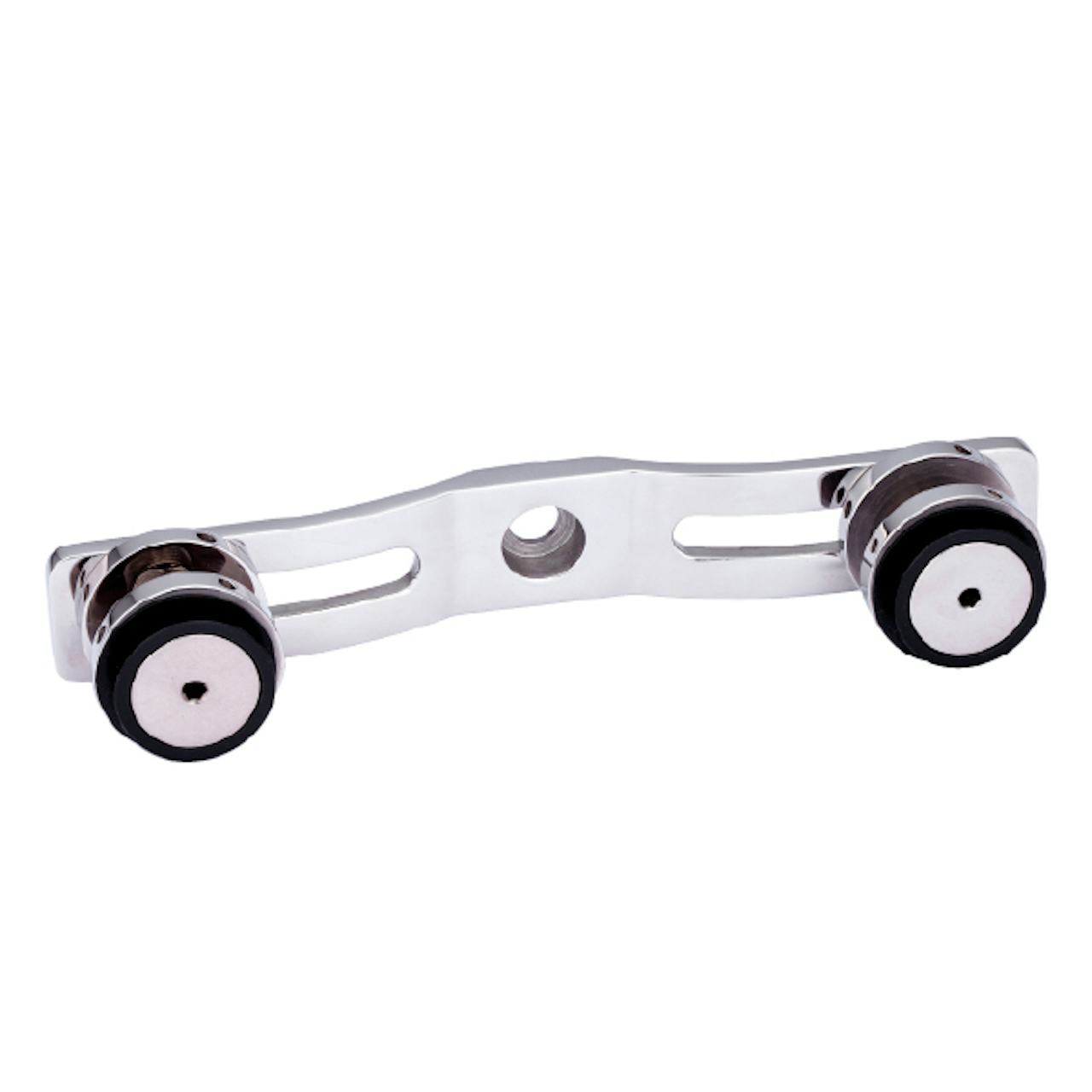

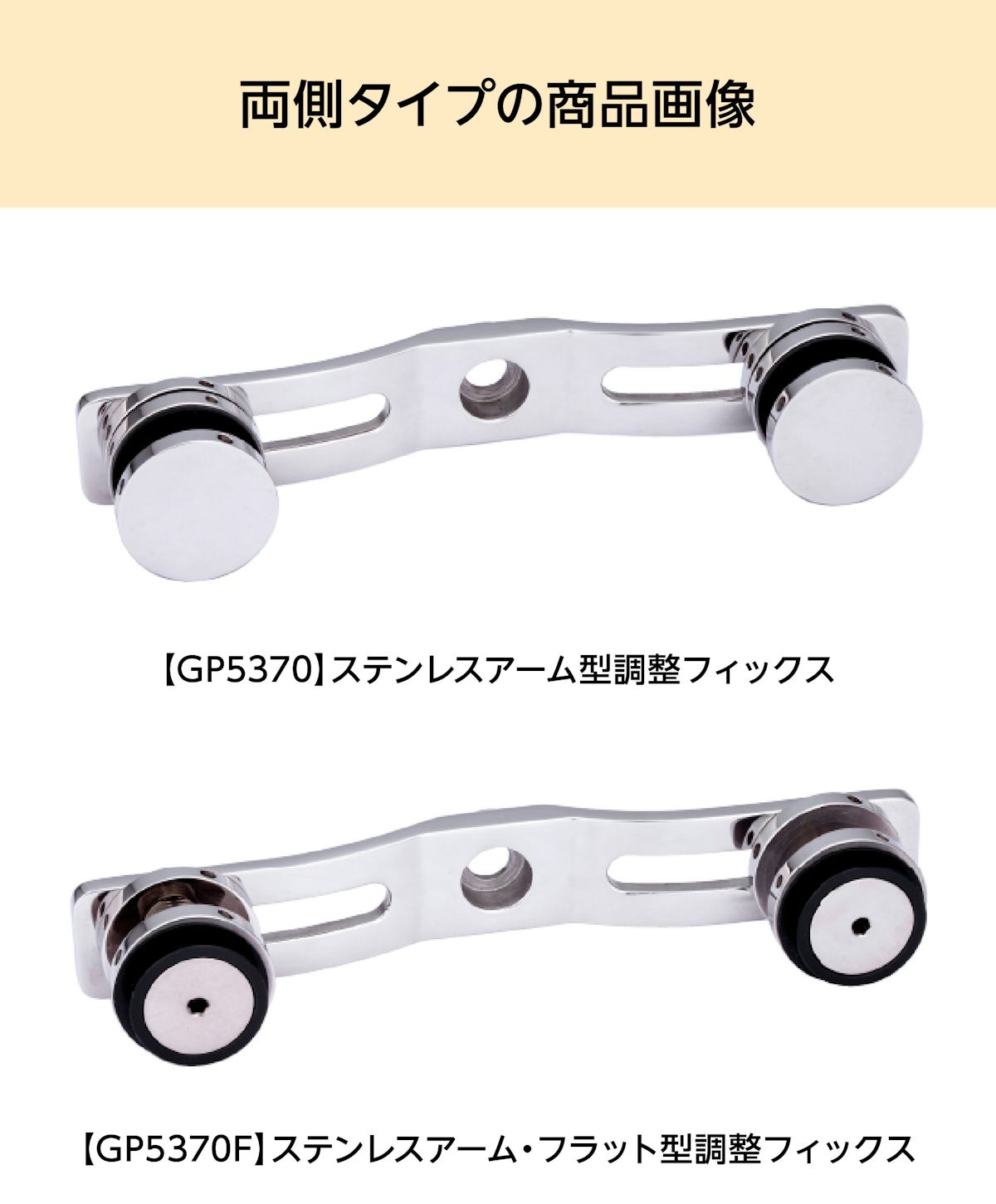

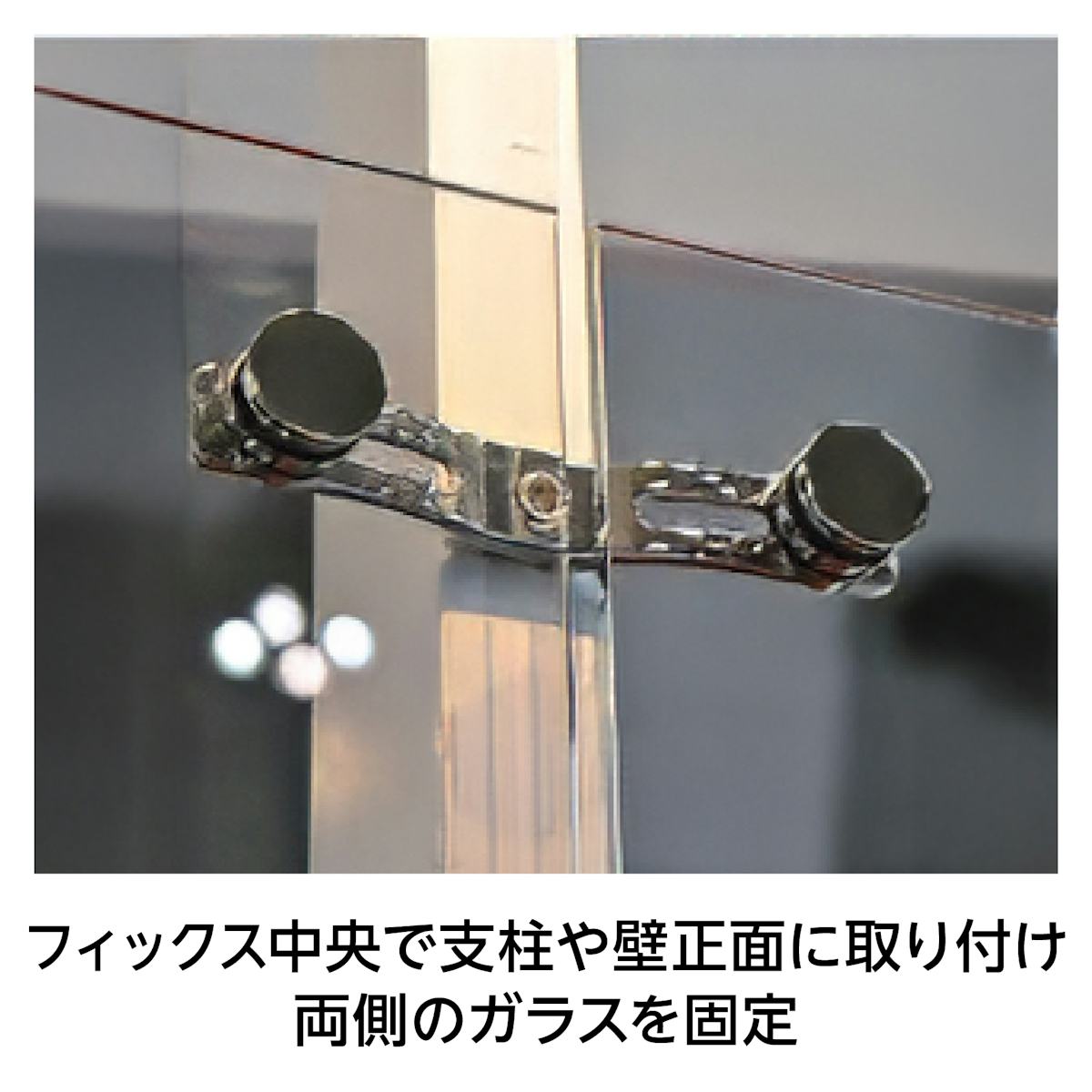

フィックスの中央で支柱や壁正面にアームを取り付け、両側のガラスを固定できます。
アームからガラスを持ち出すため、ガラスのラインを揃えたいパーテーションや手すりなどの固定に向いています。
| 取付位置 | 支柱・壁の正面に取り付け |
|---|---|
| 基本構造 |
支柱・壁に固定するアーム |

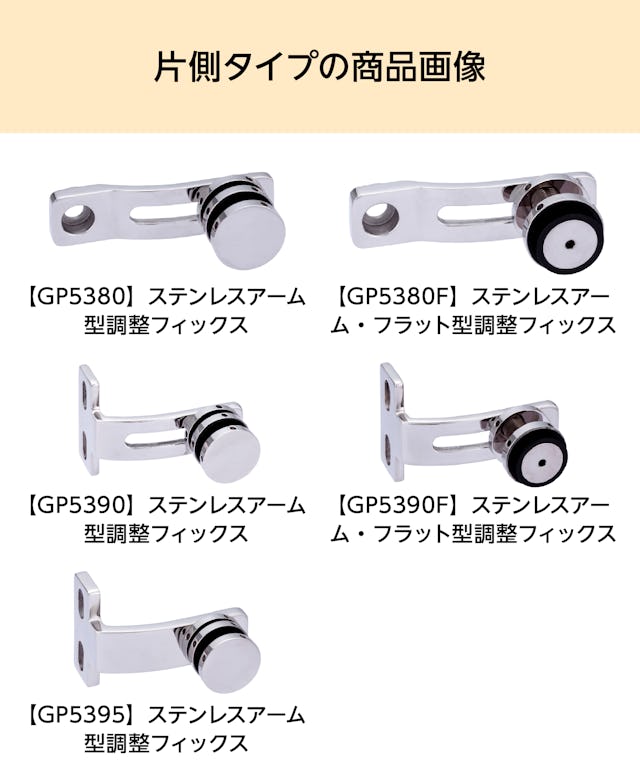

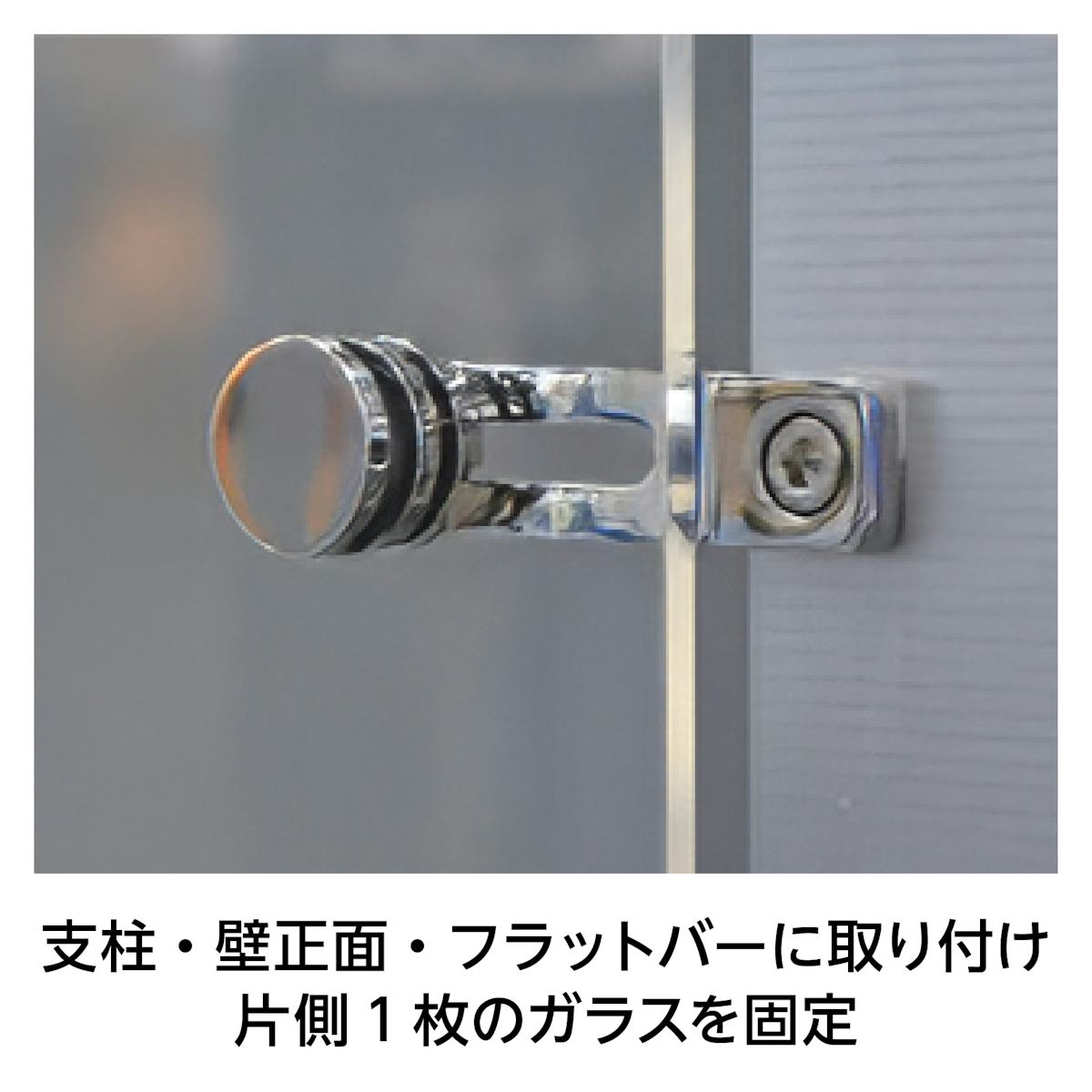

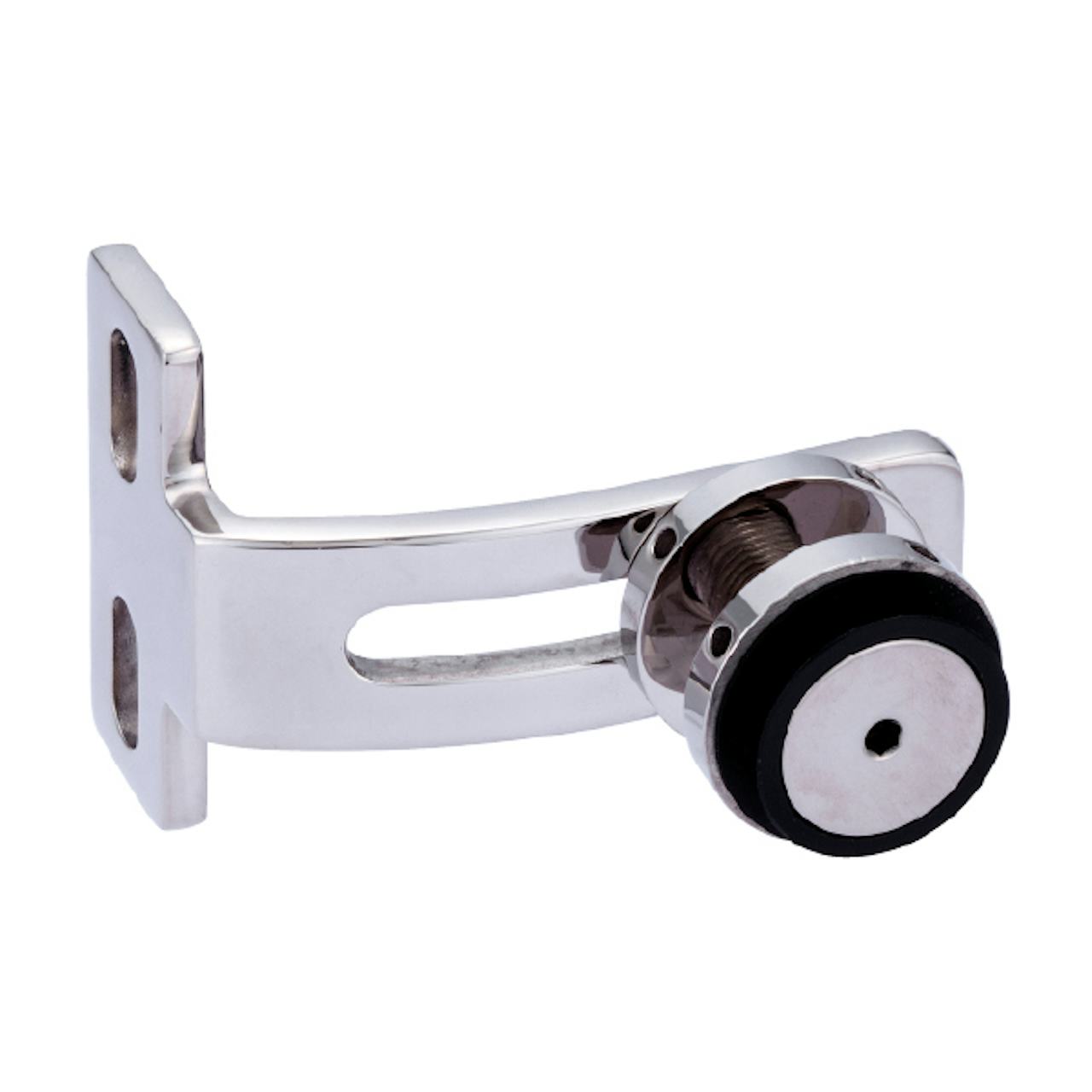

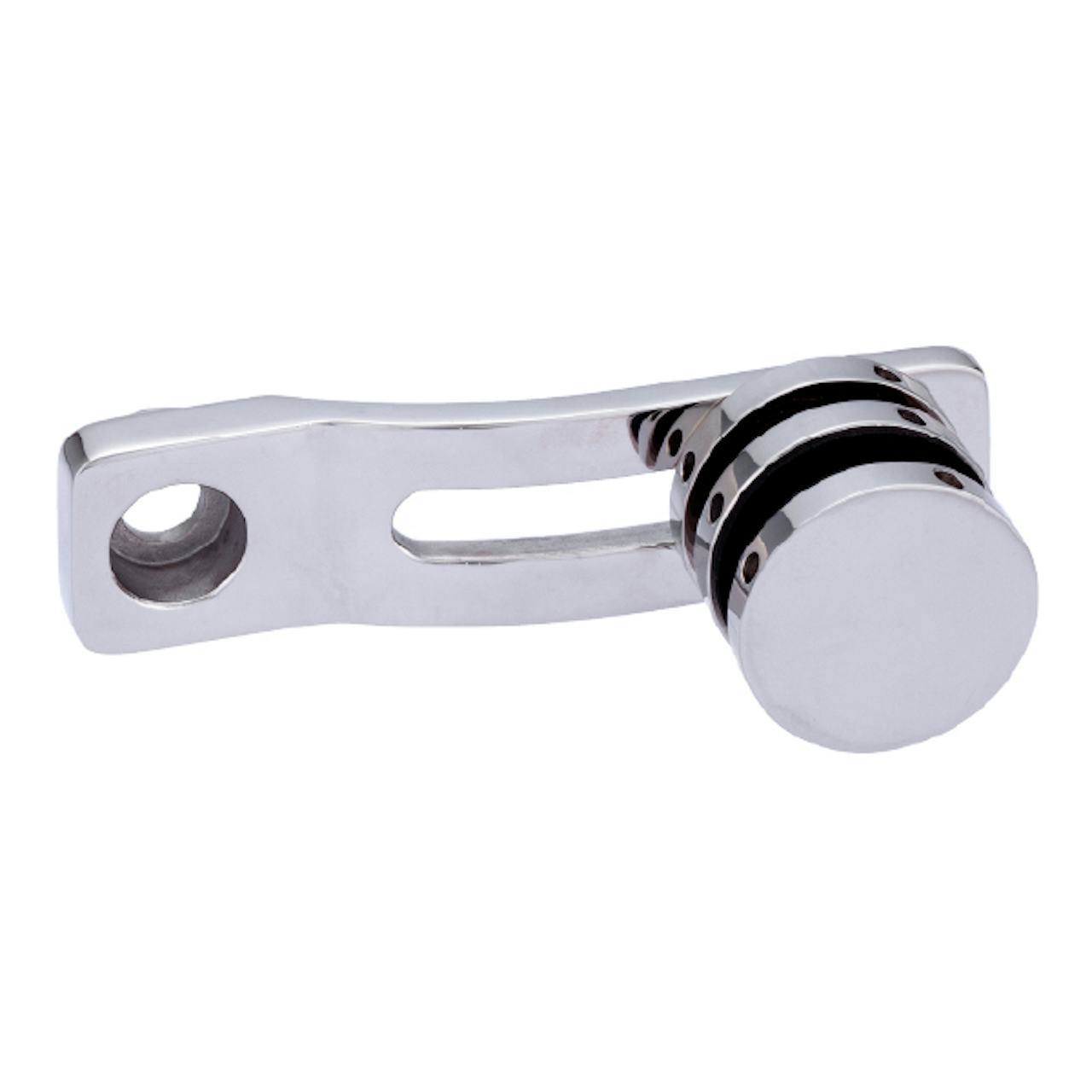

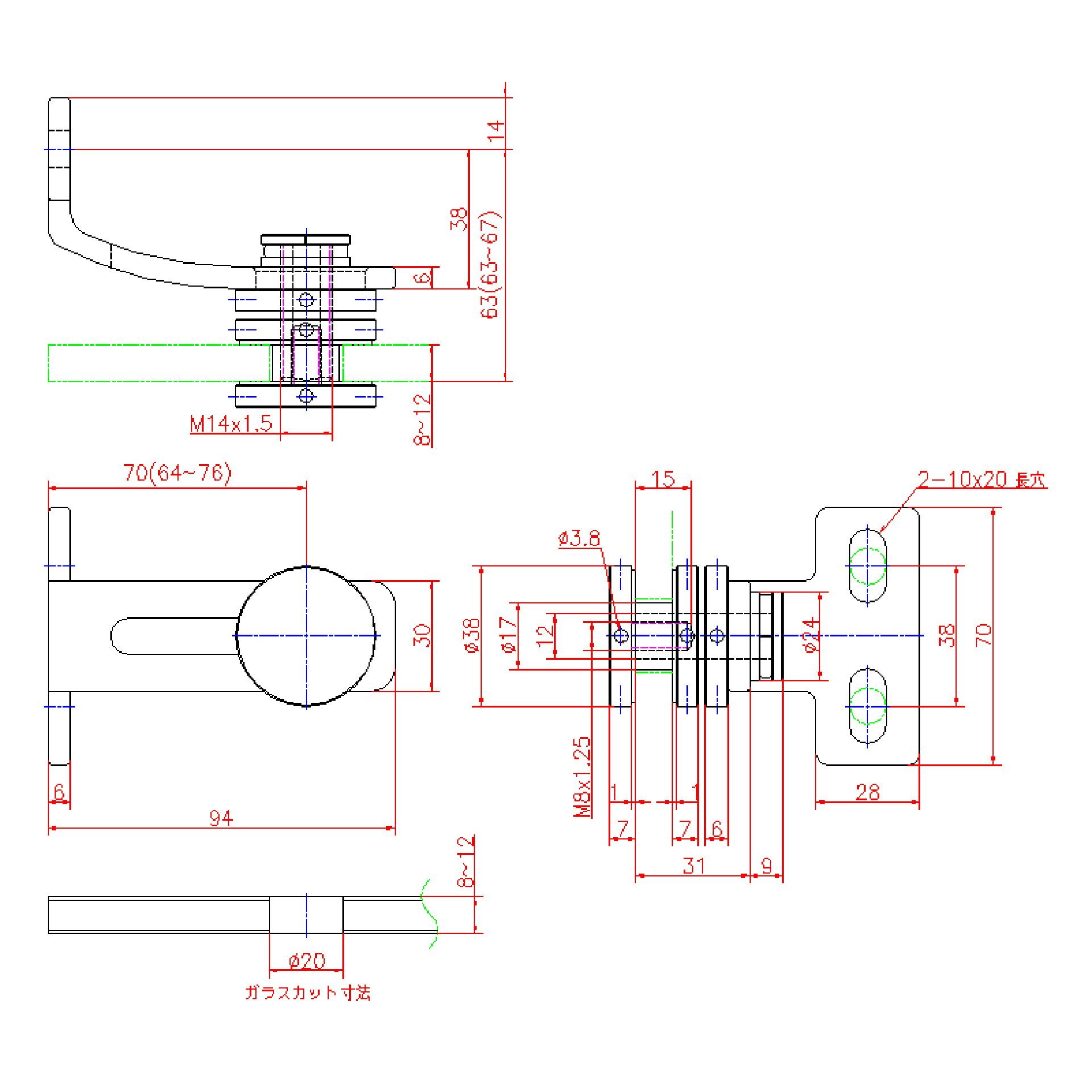

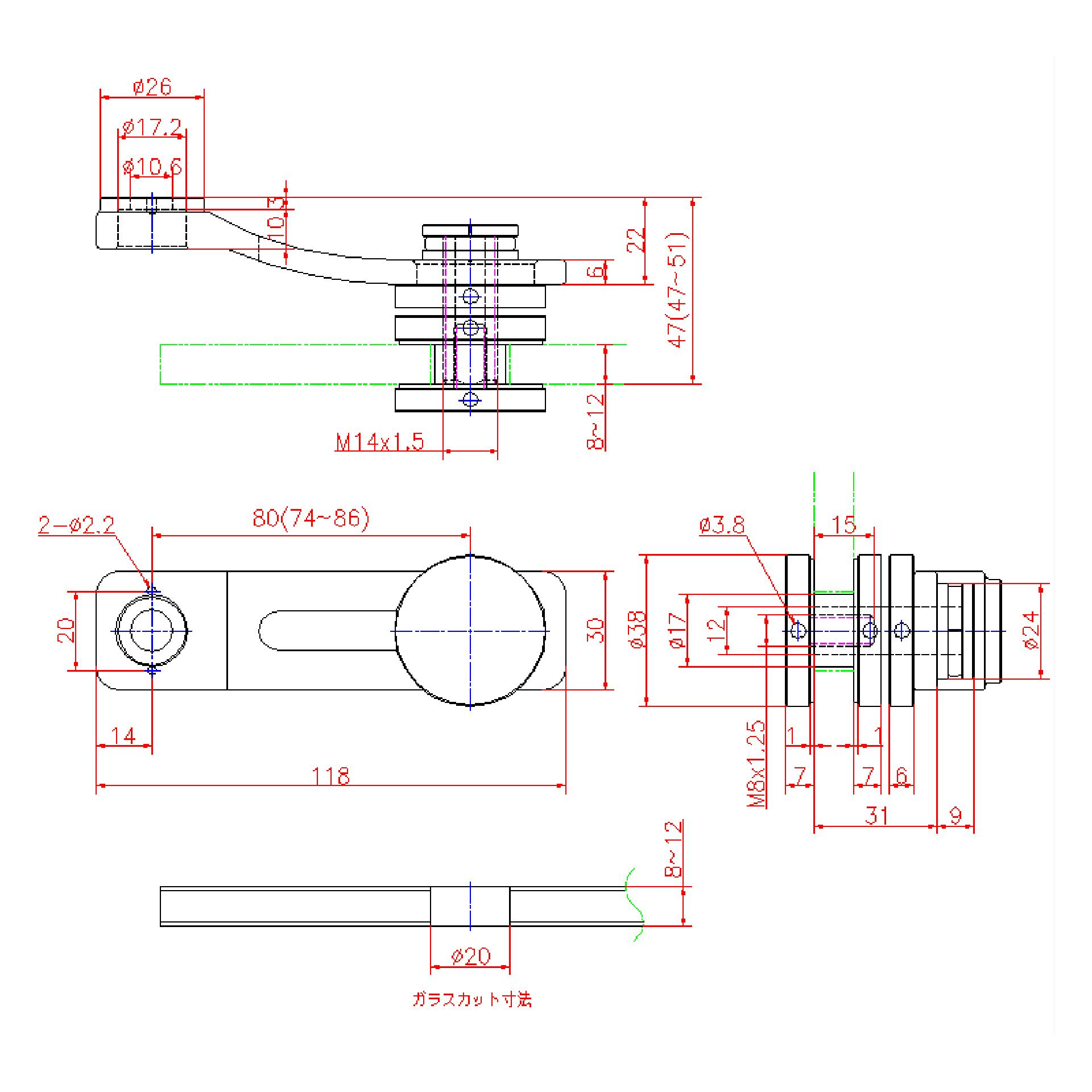

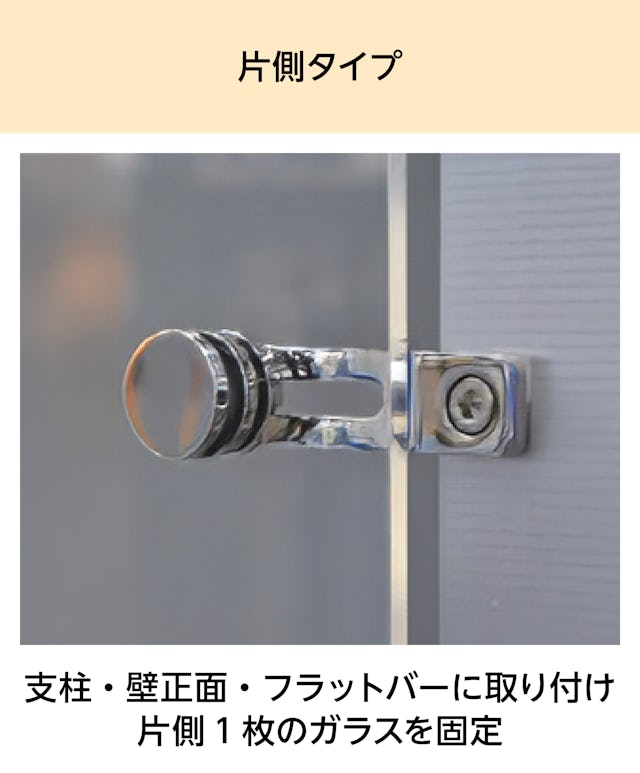

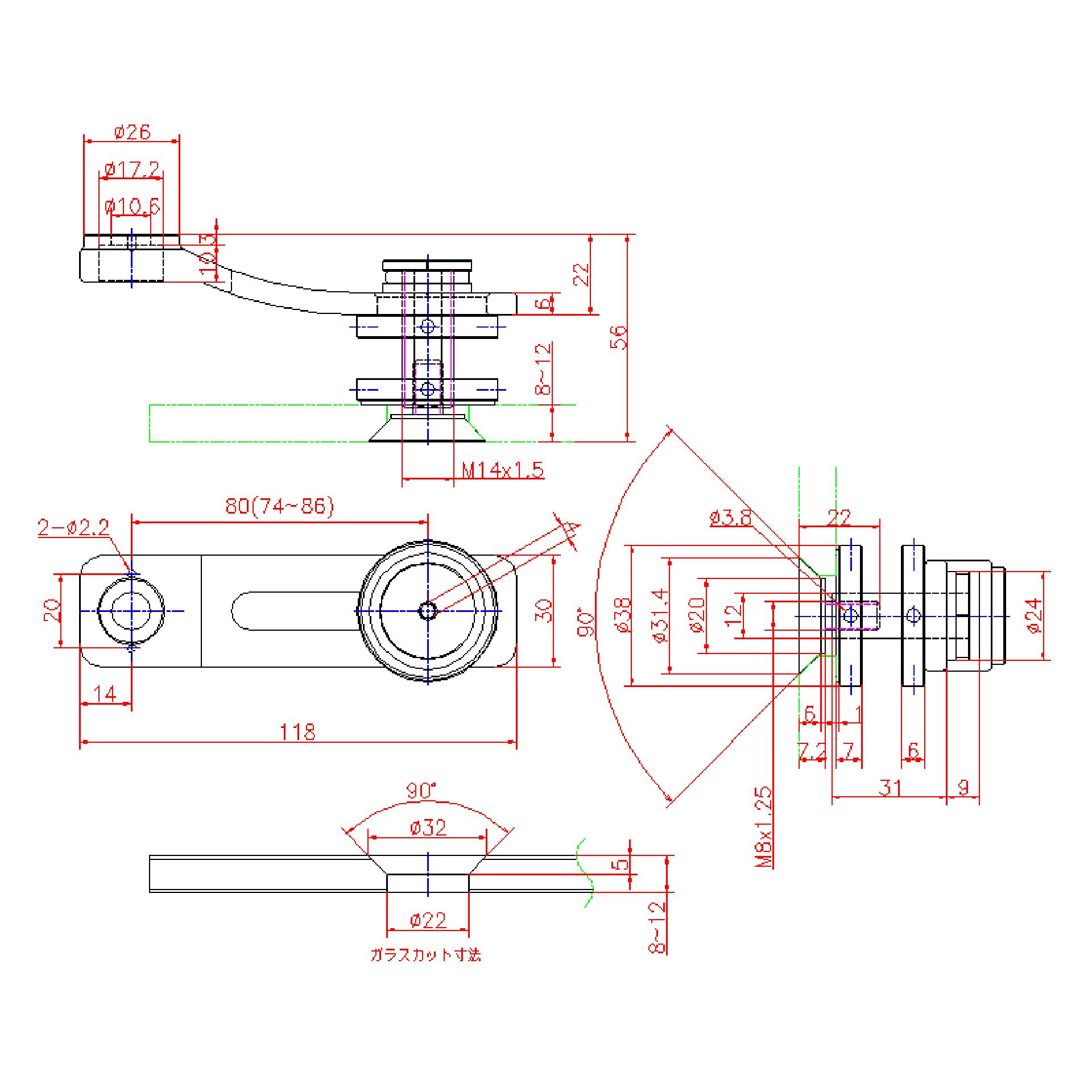

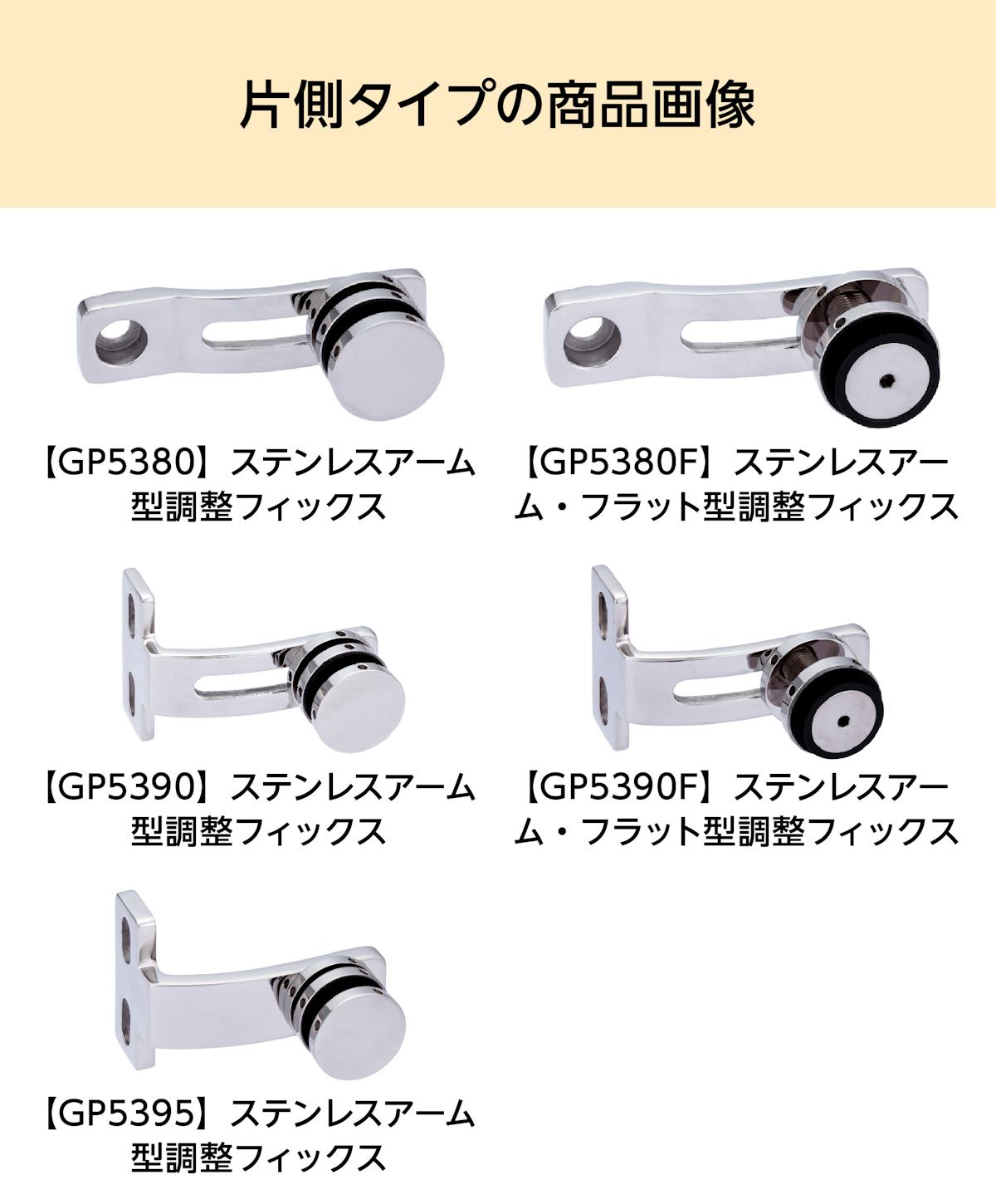

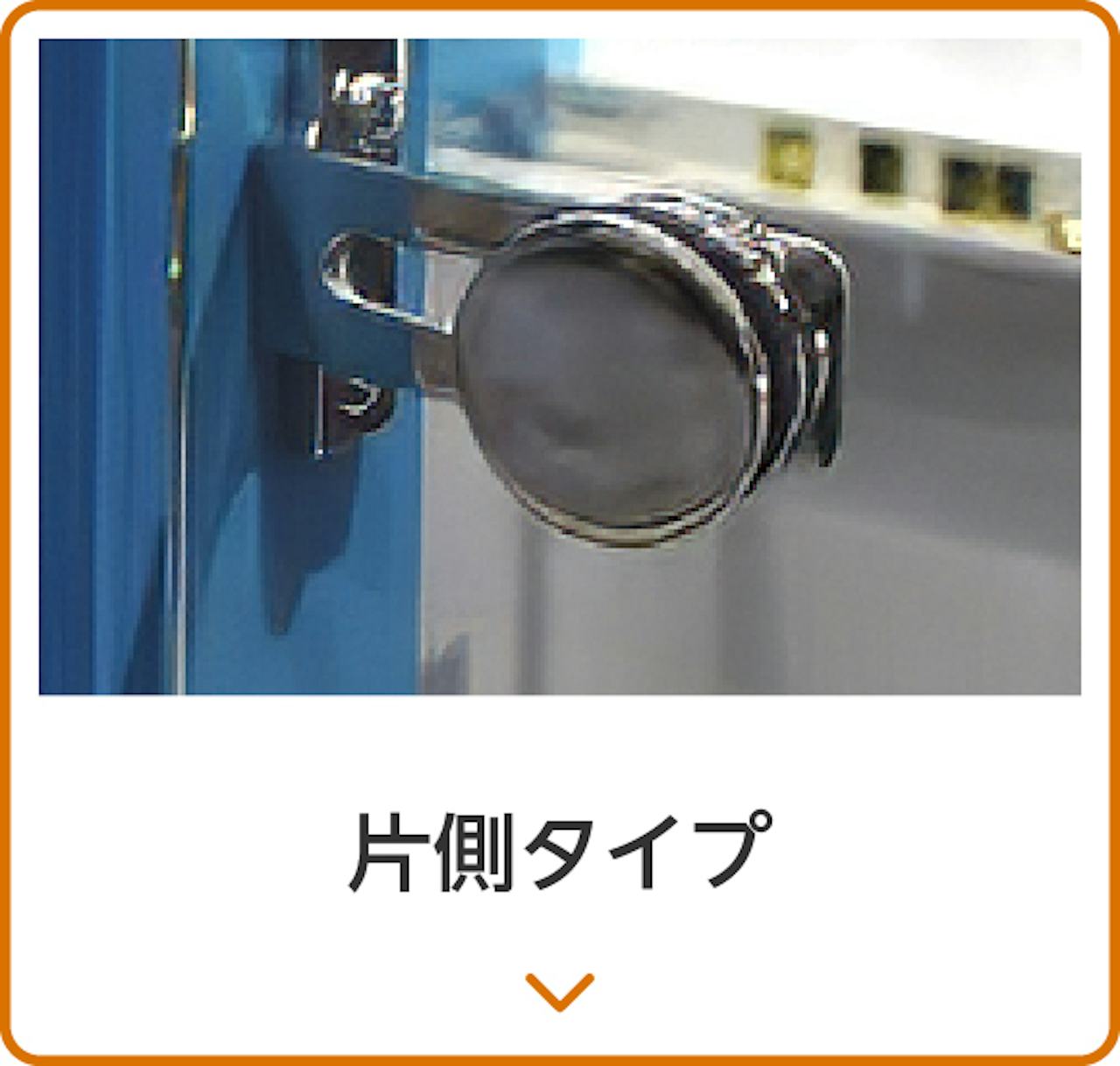

支柱壁正面、フラットバーにアームを取り付け、片側に1枚のガラスを固定できます。
片側タイプには、上下・左右・奥行きの3方向に位置調整ができるフィックスもあり、「細かな調整をしたい」という方にご提案しています。
| 取付位置 | 支柱・壁の正面(または側面)・フラットバーに取り付け |
|---|---|
| 基本構造 | 支柱・壁に固定するアーム ＋片側にのみシャフト |

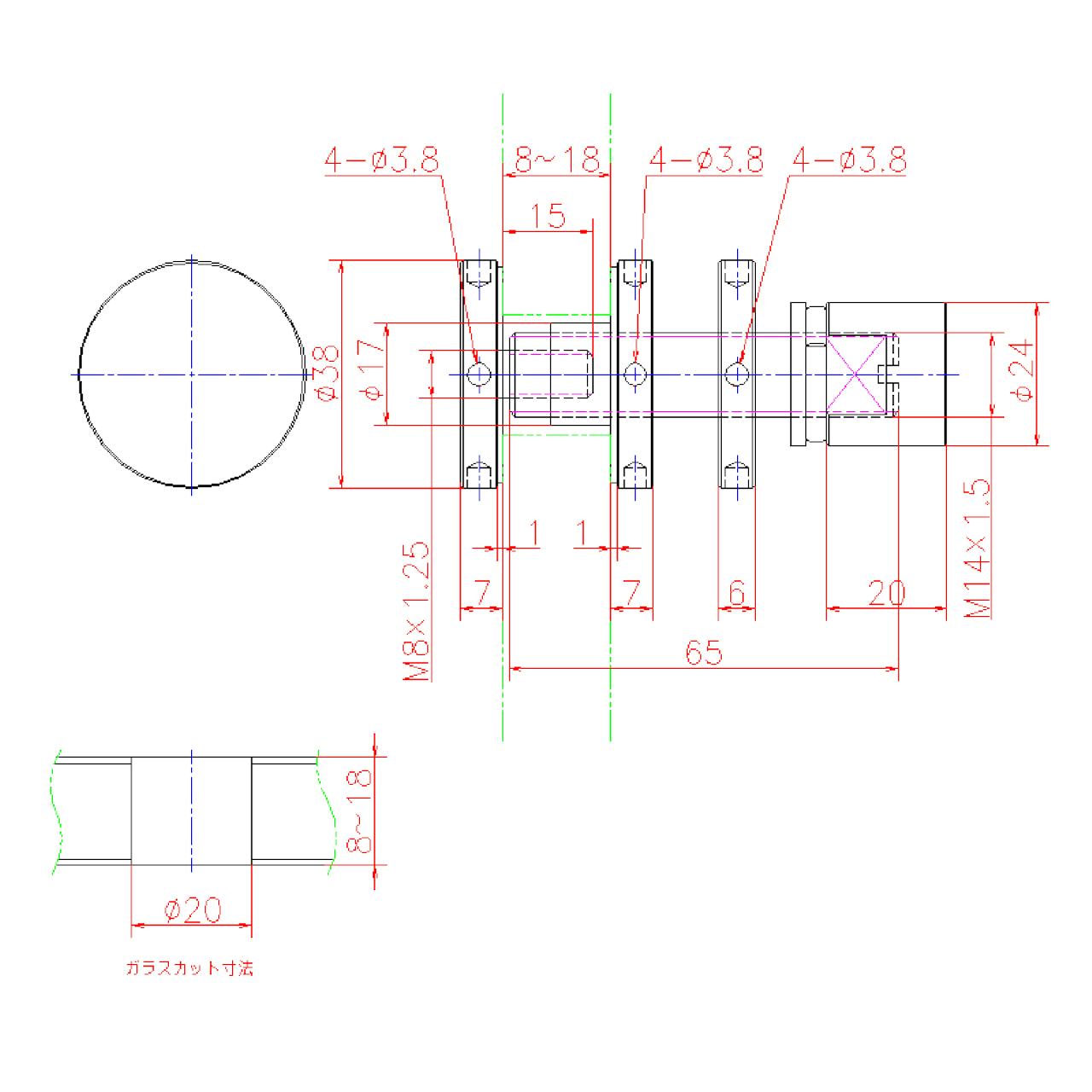

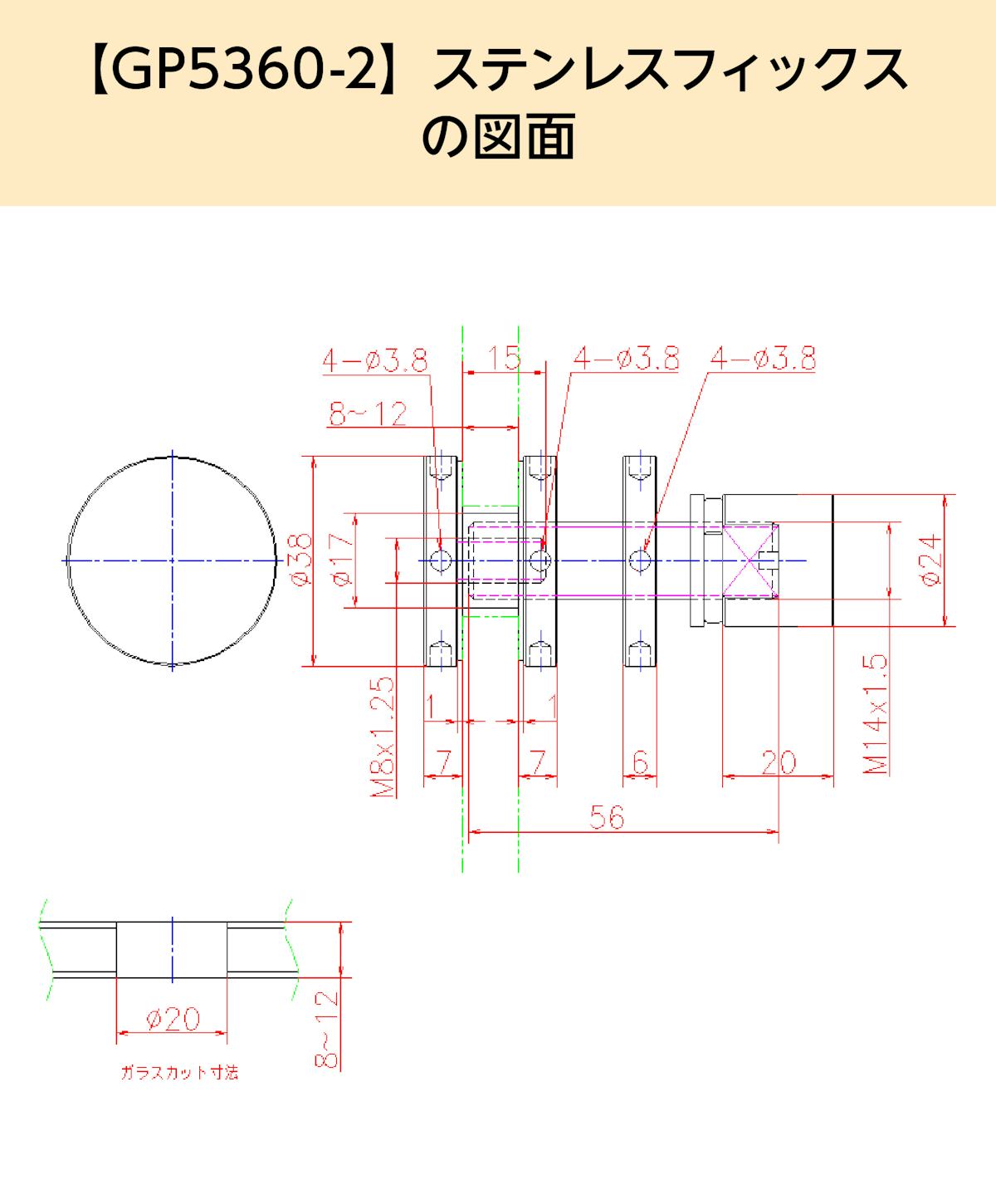

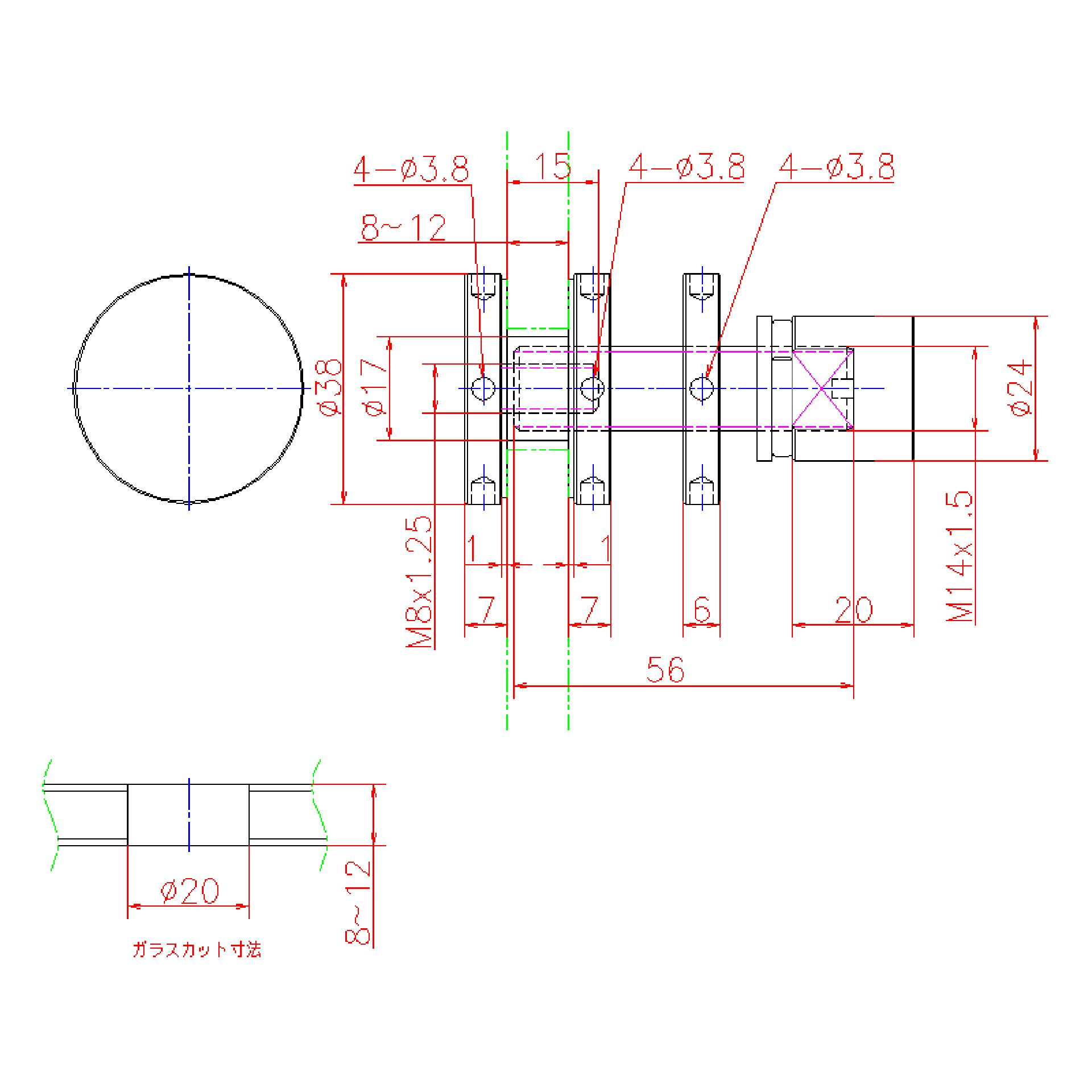

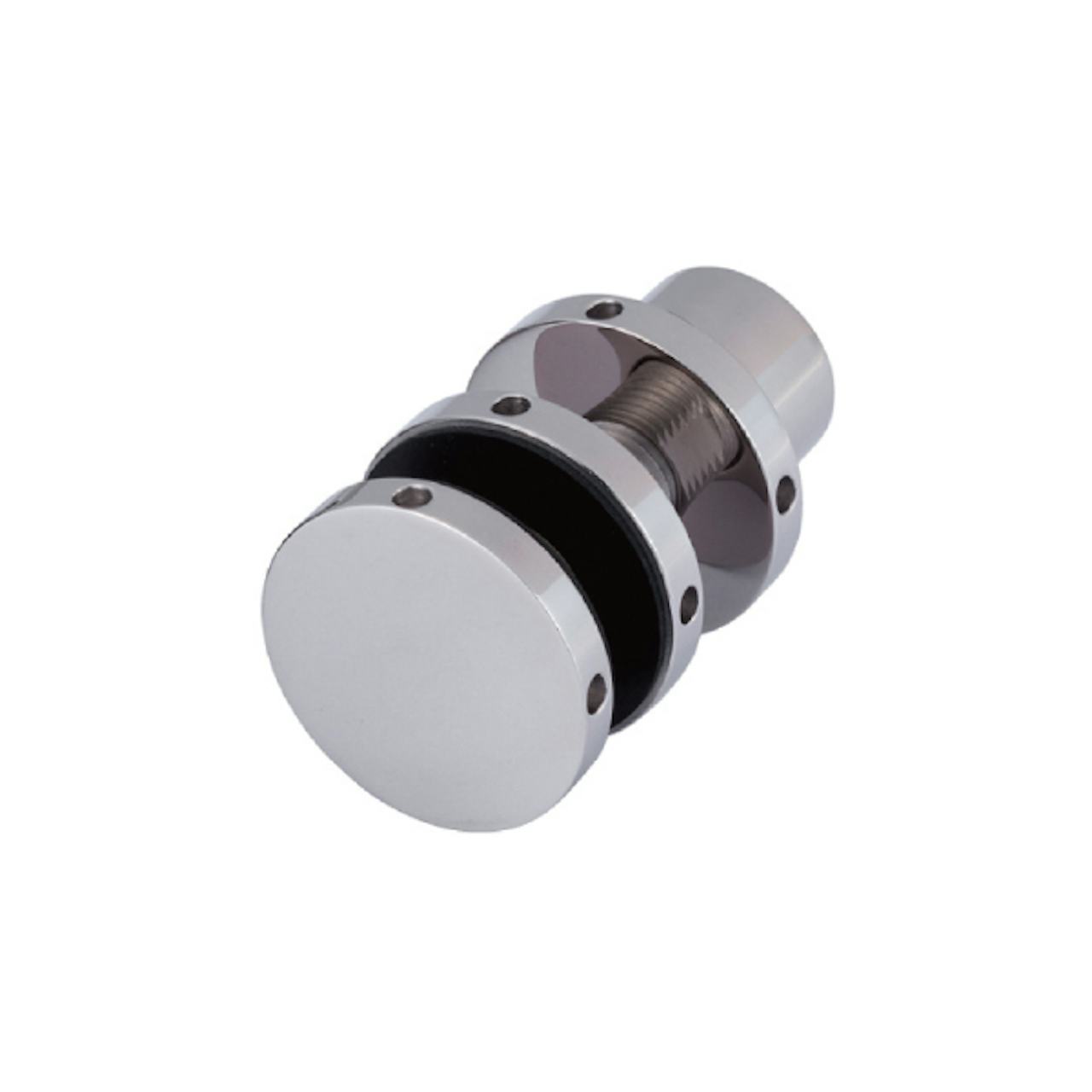

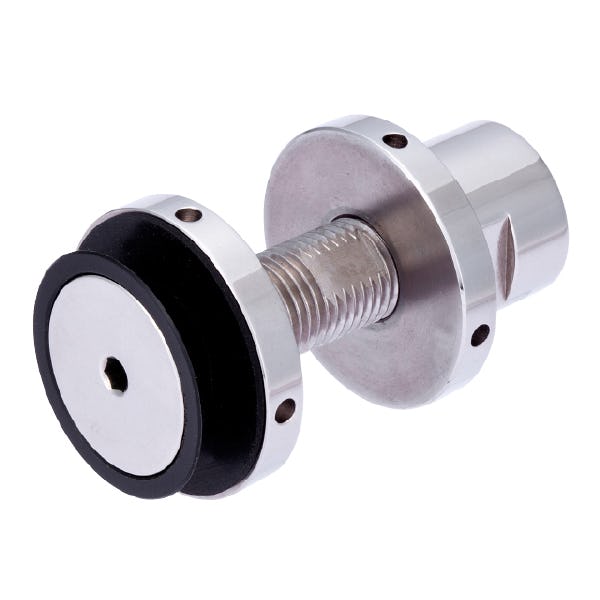

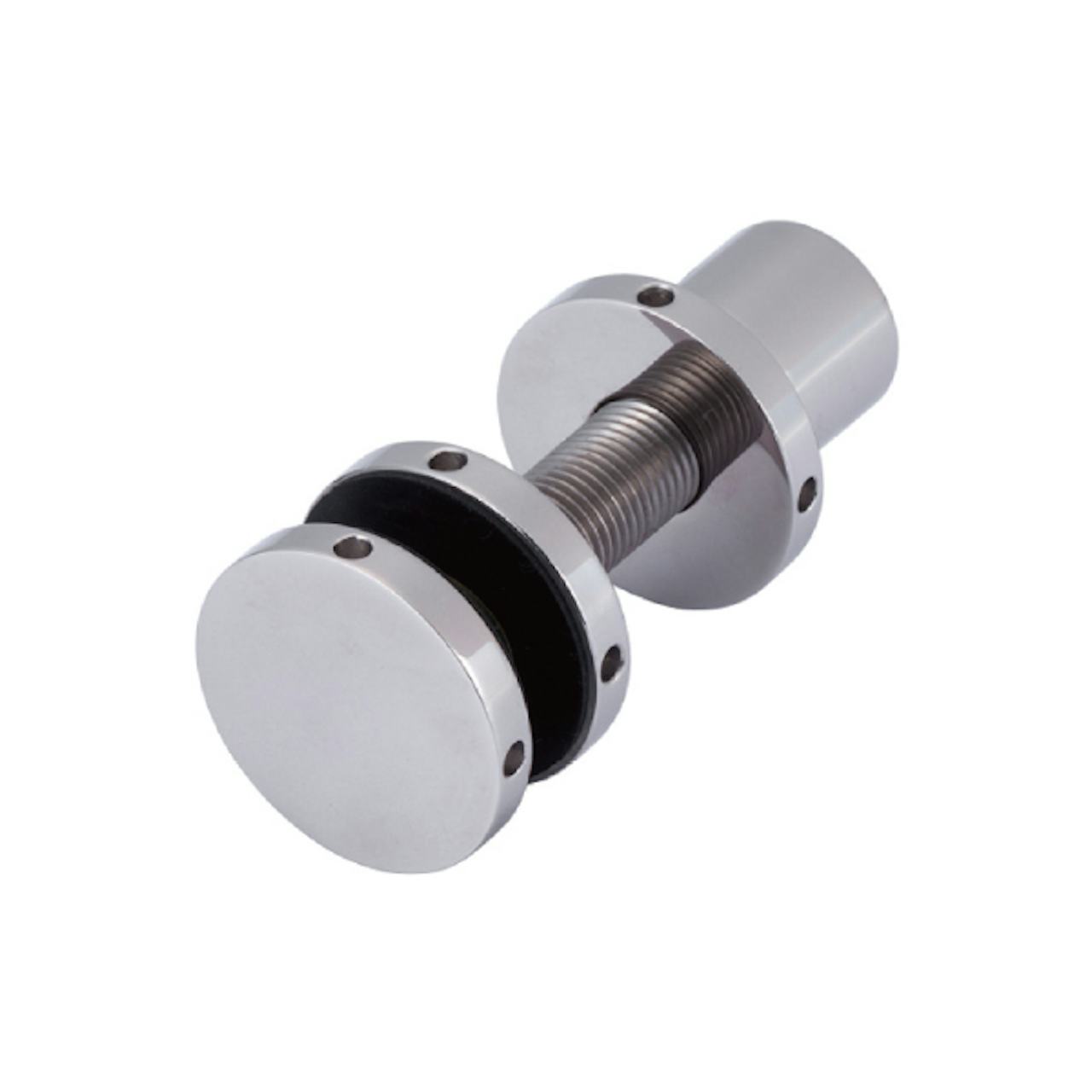

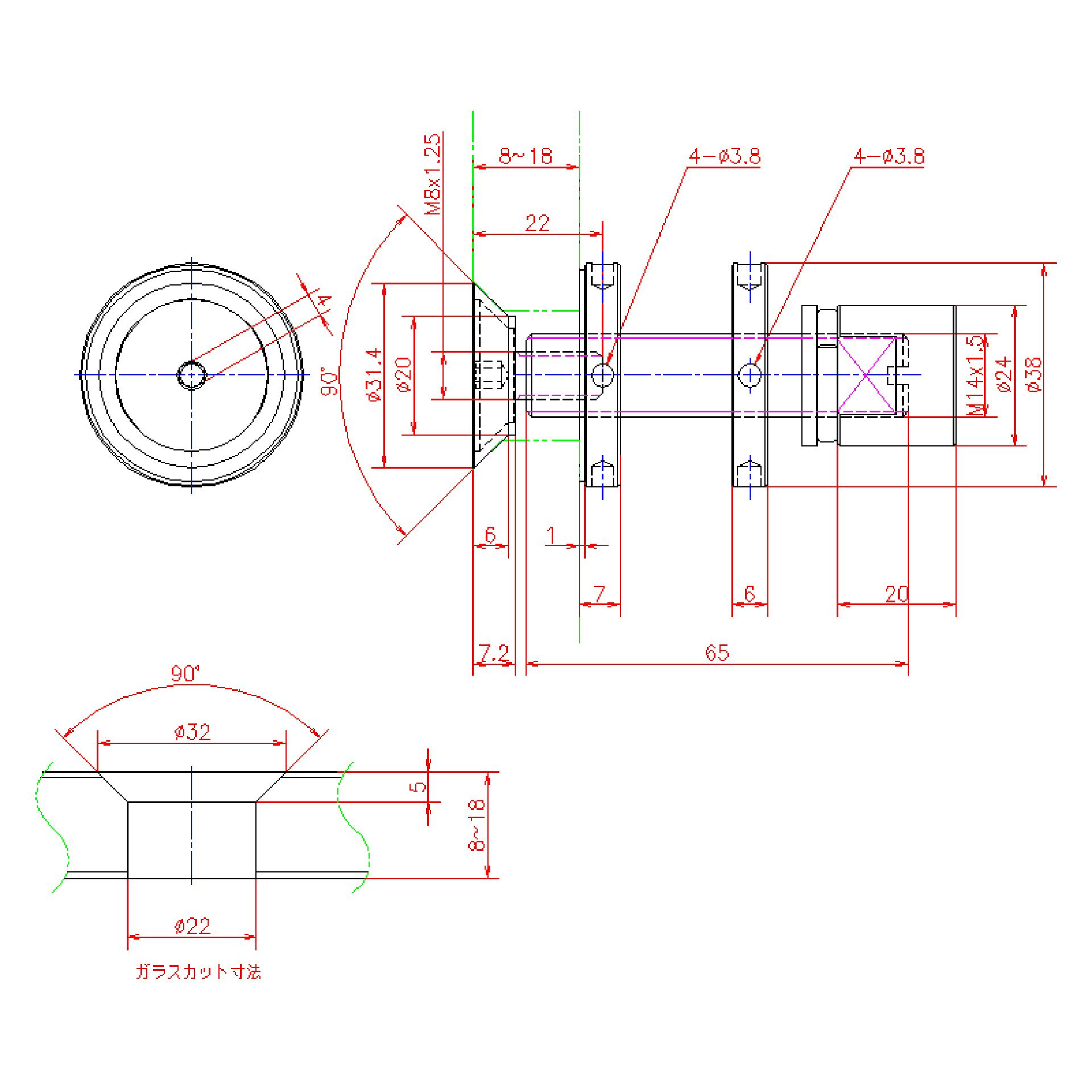

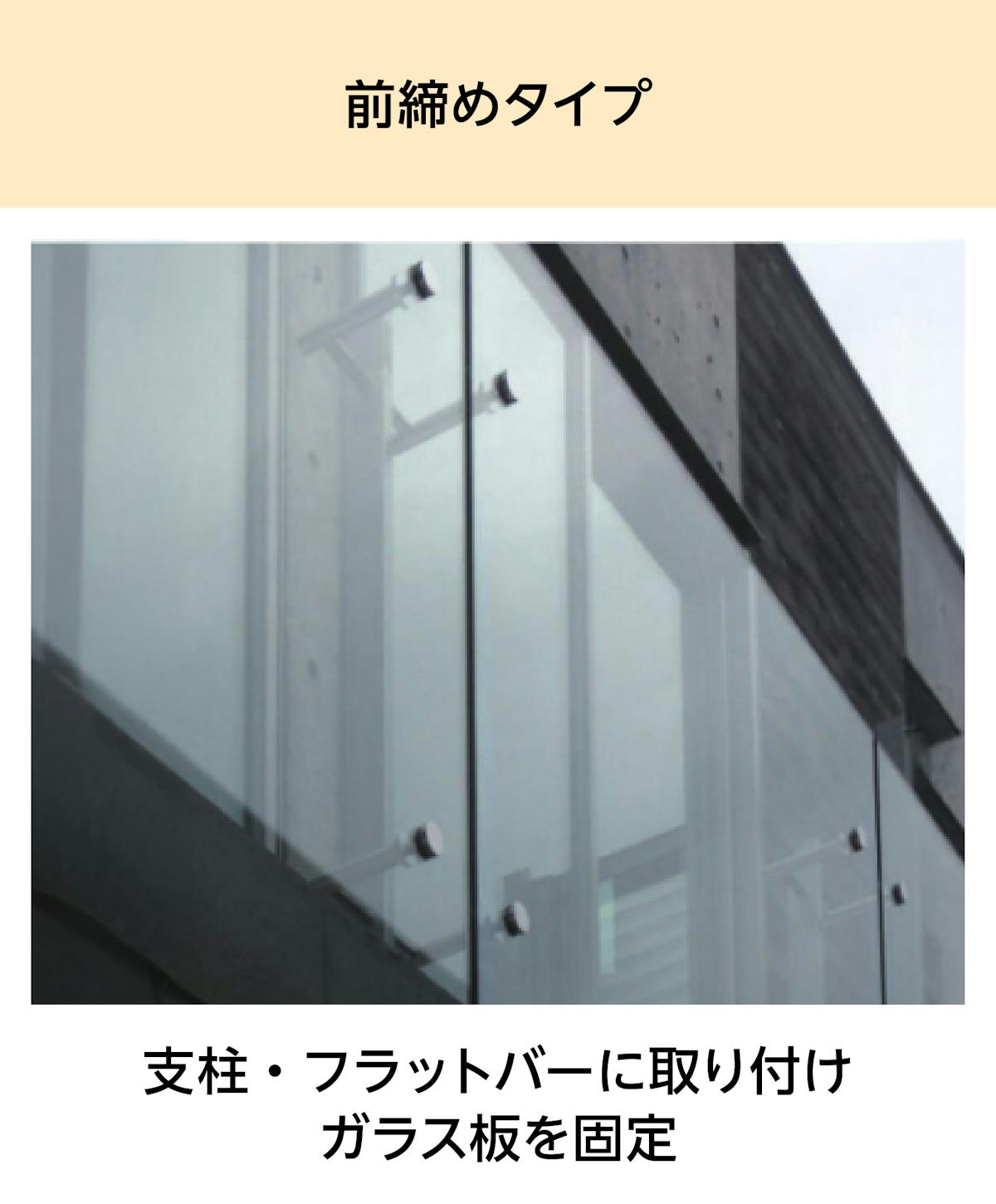

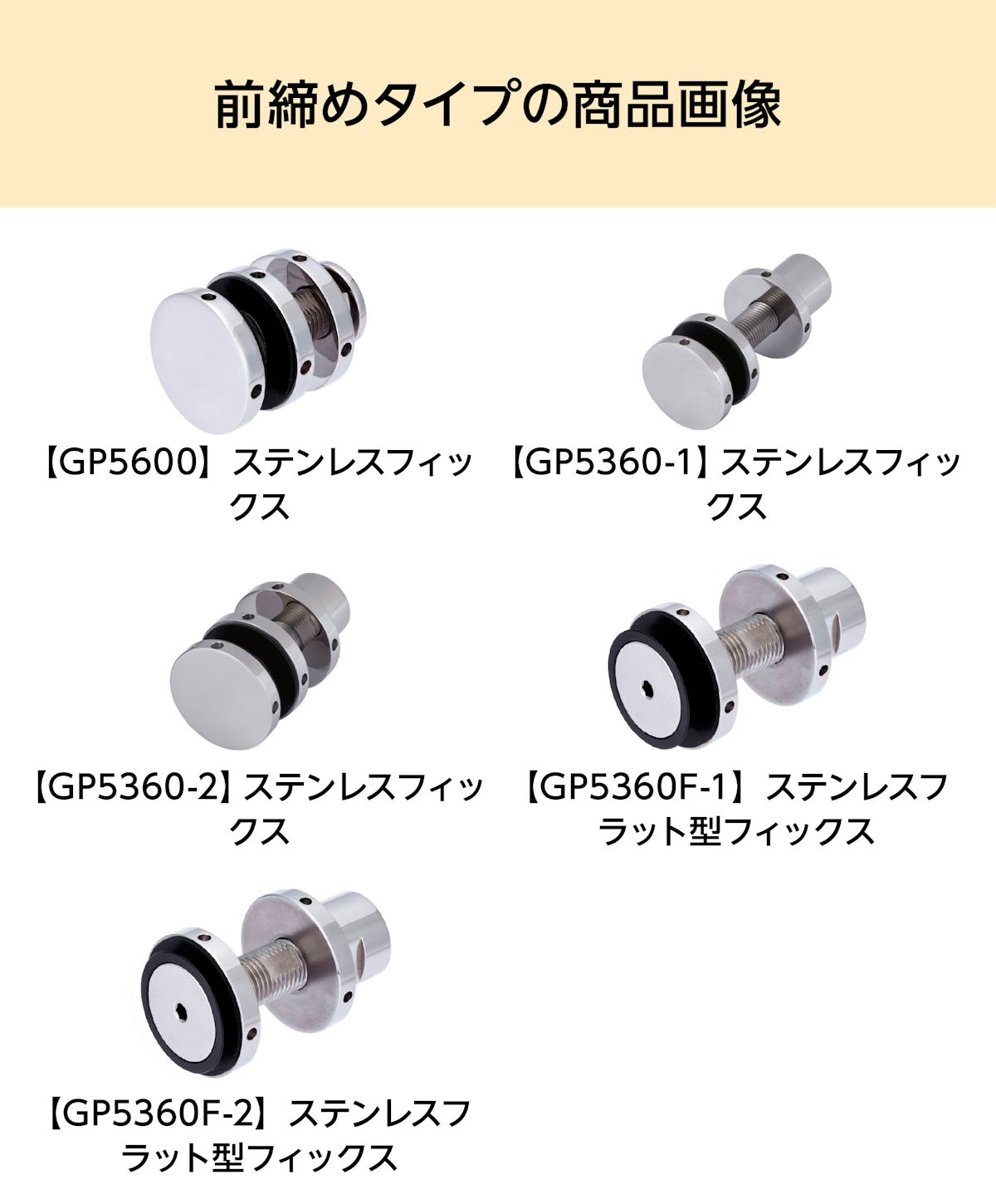

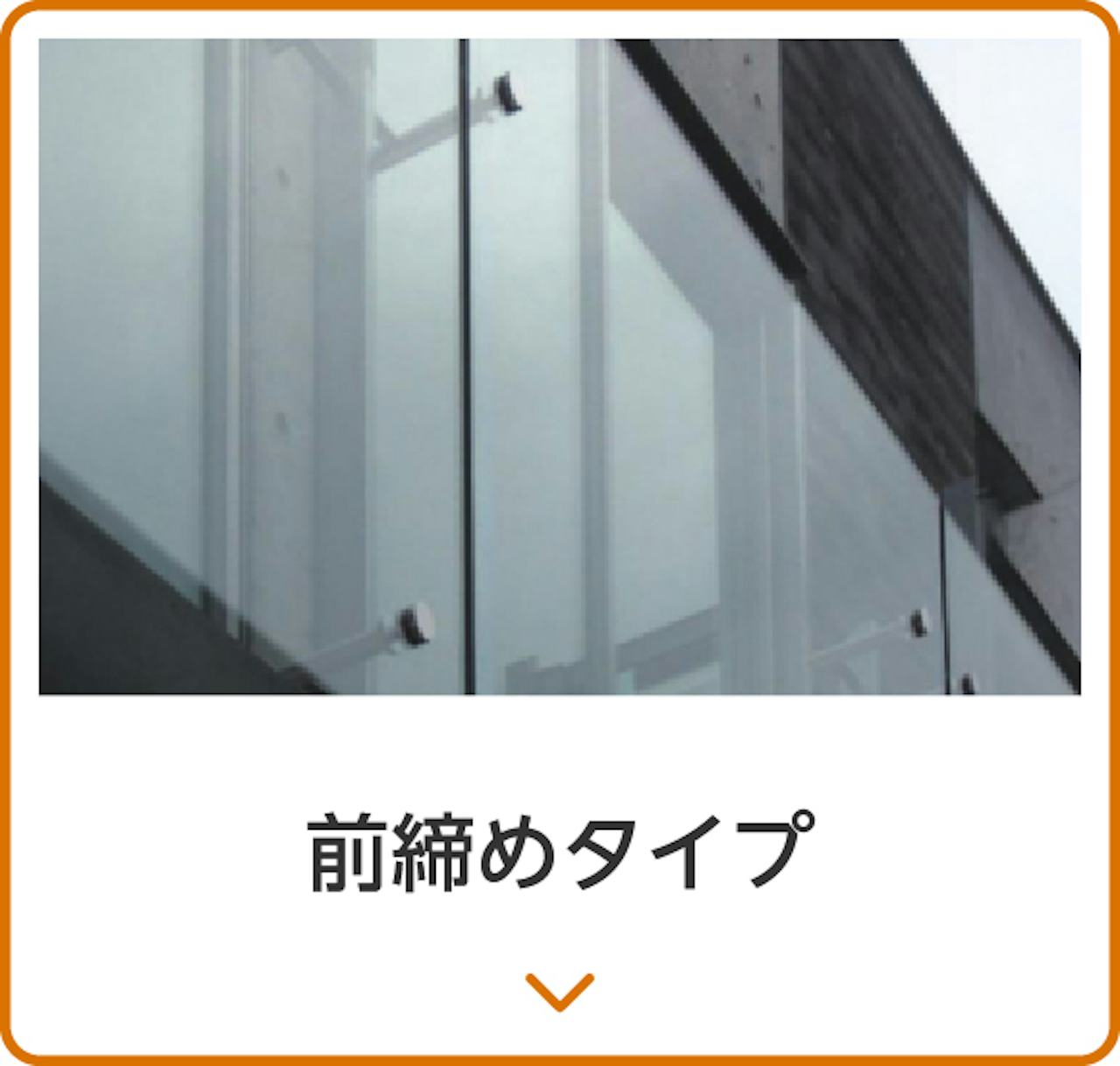

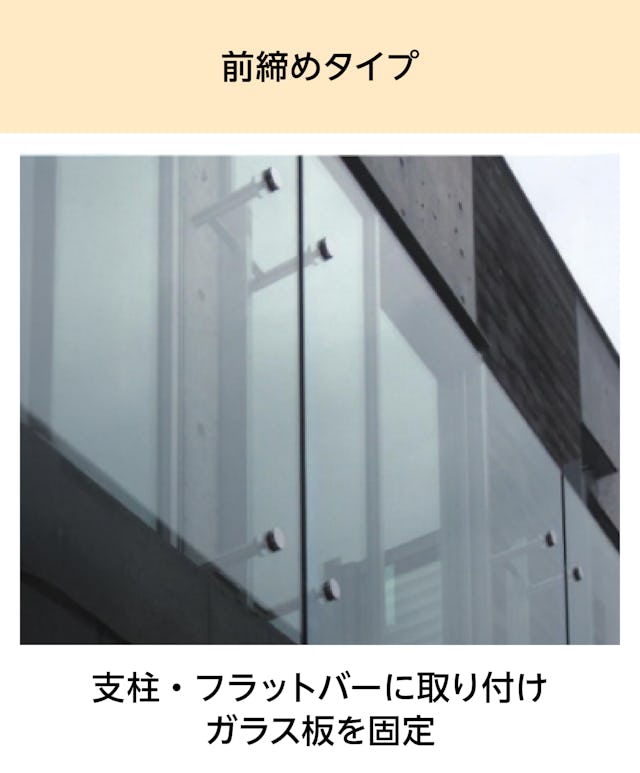

フィックス本体とシャフトのみのシンプルな構造の固定金具です。

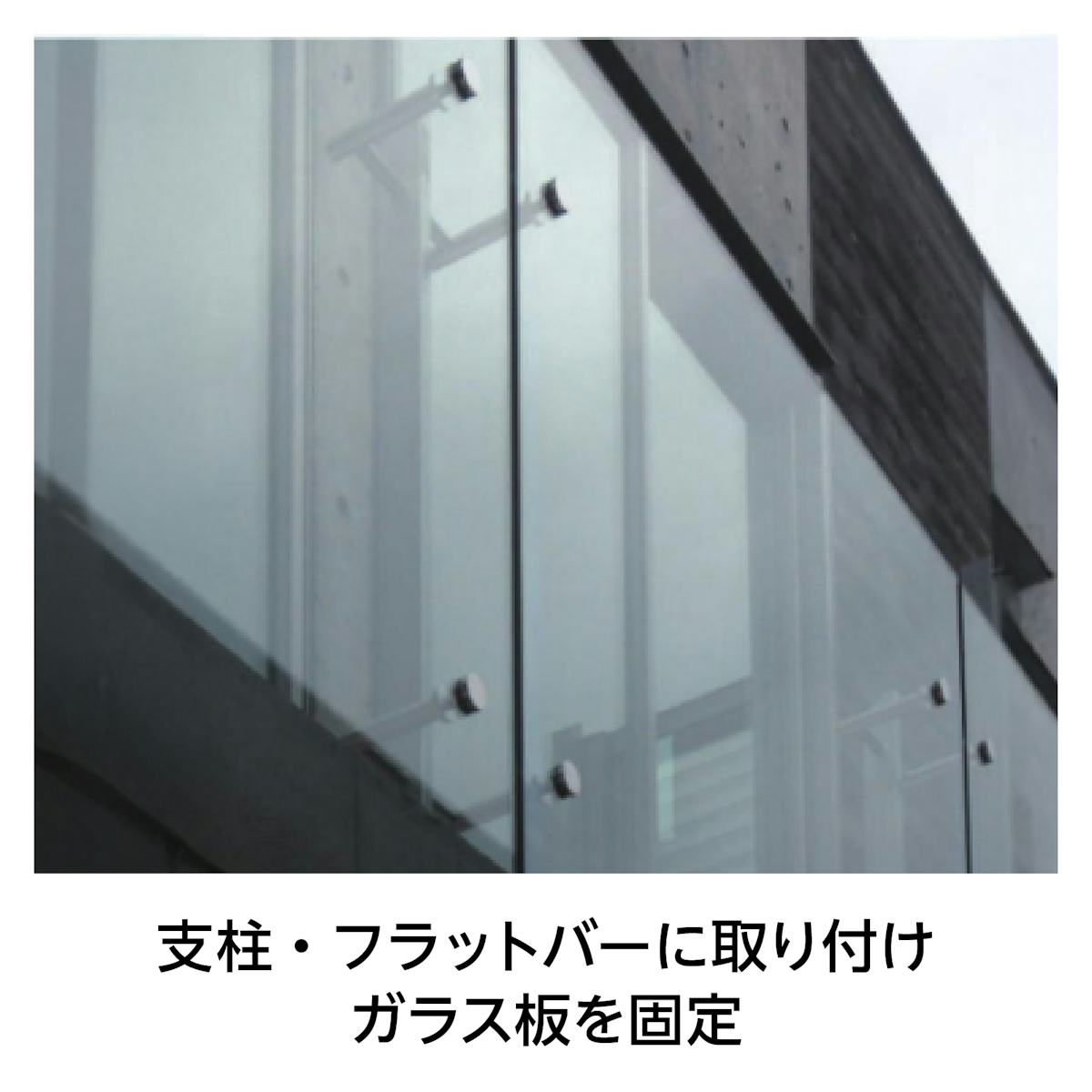

支柱やフラットバーなどに設けたポイント(点)にガラスを固定する用途で使用されます。
両側タイプや片側タイプのようにアームで持ち出すのではなく、点でガラスを支持するつくりが特徴です。
| 取付位置 | 支柱やフラットバーに取り付け |
|---|---|
| 基本構造 |
フィックス本体 |
| 取付タイプ | 両側タイプ | 片側タイプ | 前締めタイプ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 商品 |
GP5370
 |

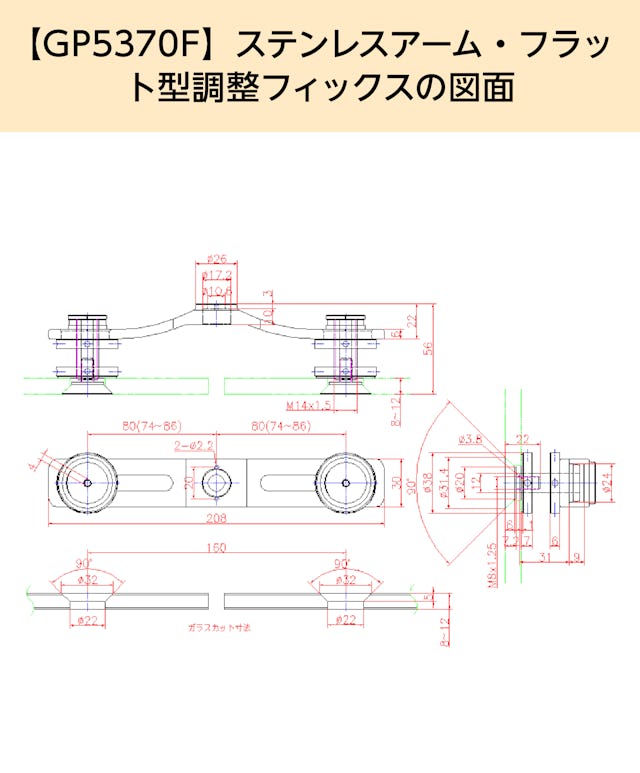

GP5370F
 |

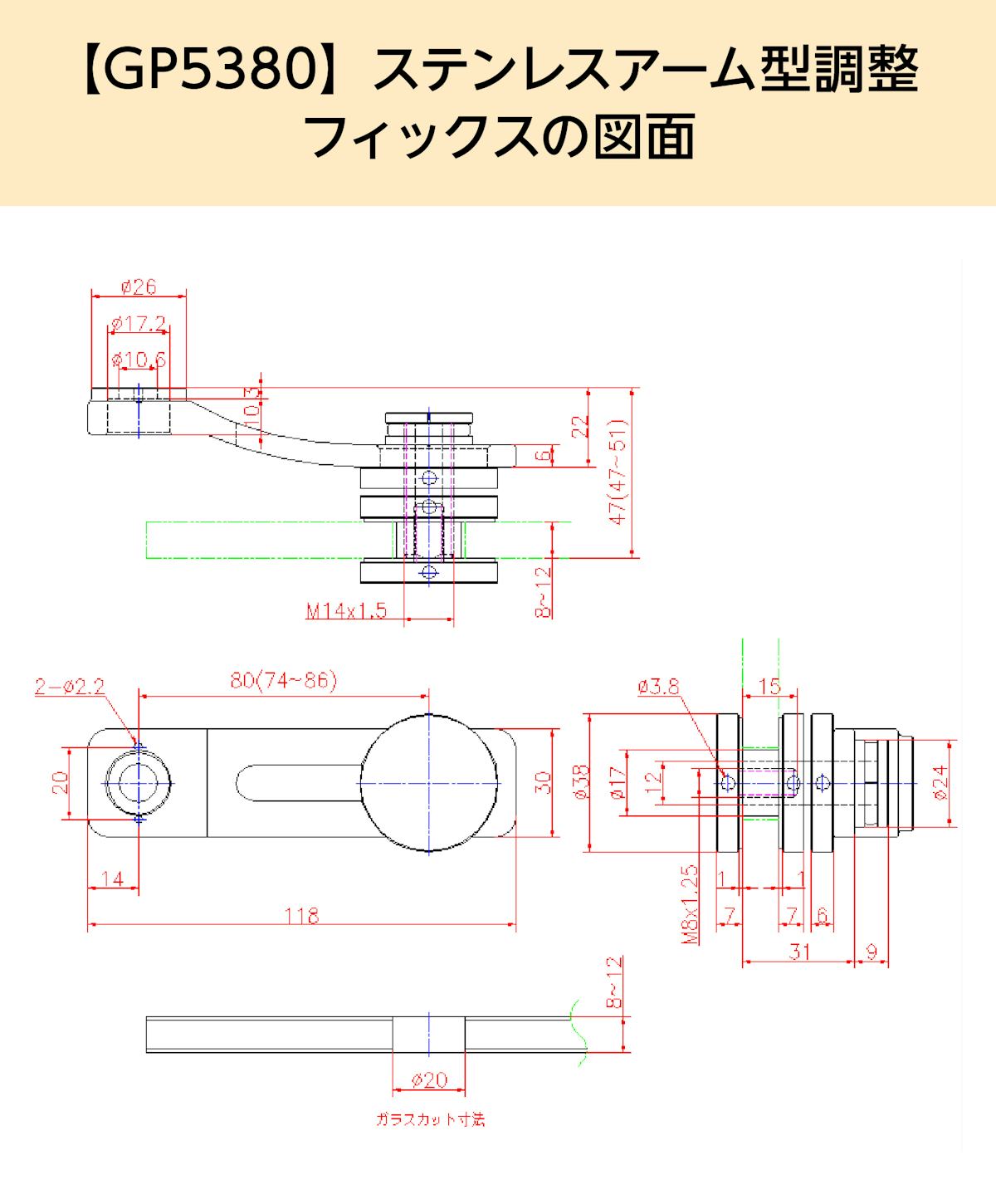

GP5380
 |
GP5380F
 |

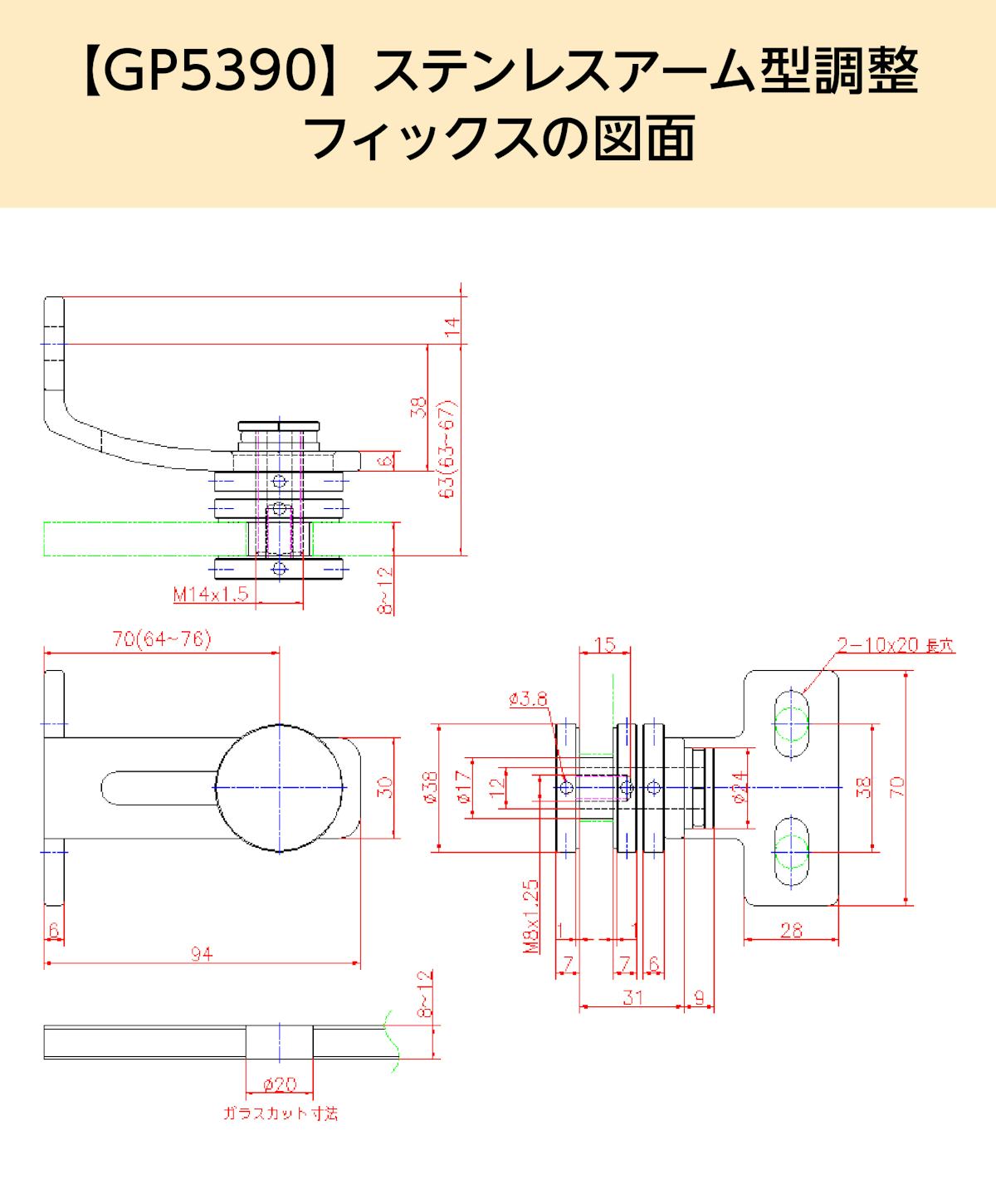

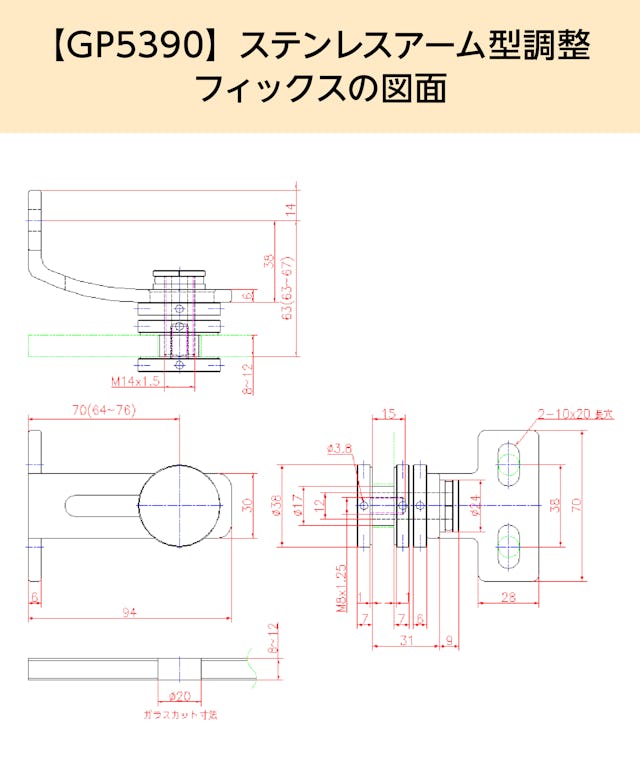

GP5390
 |

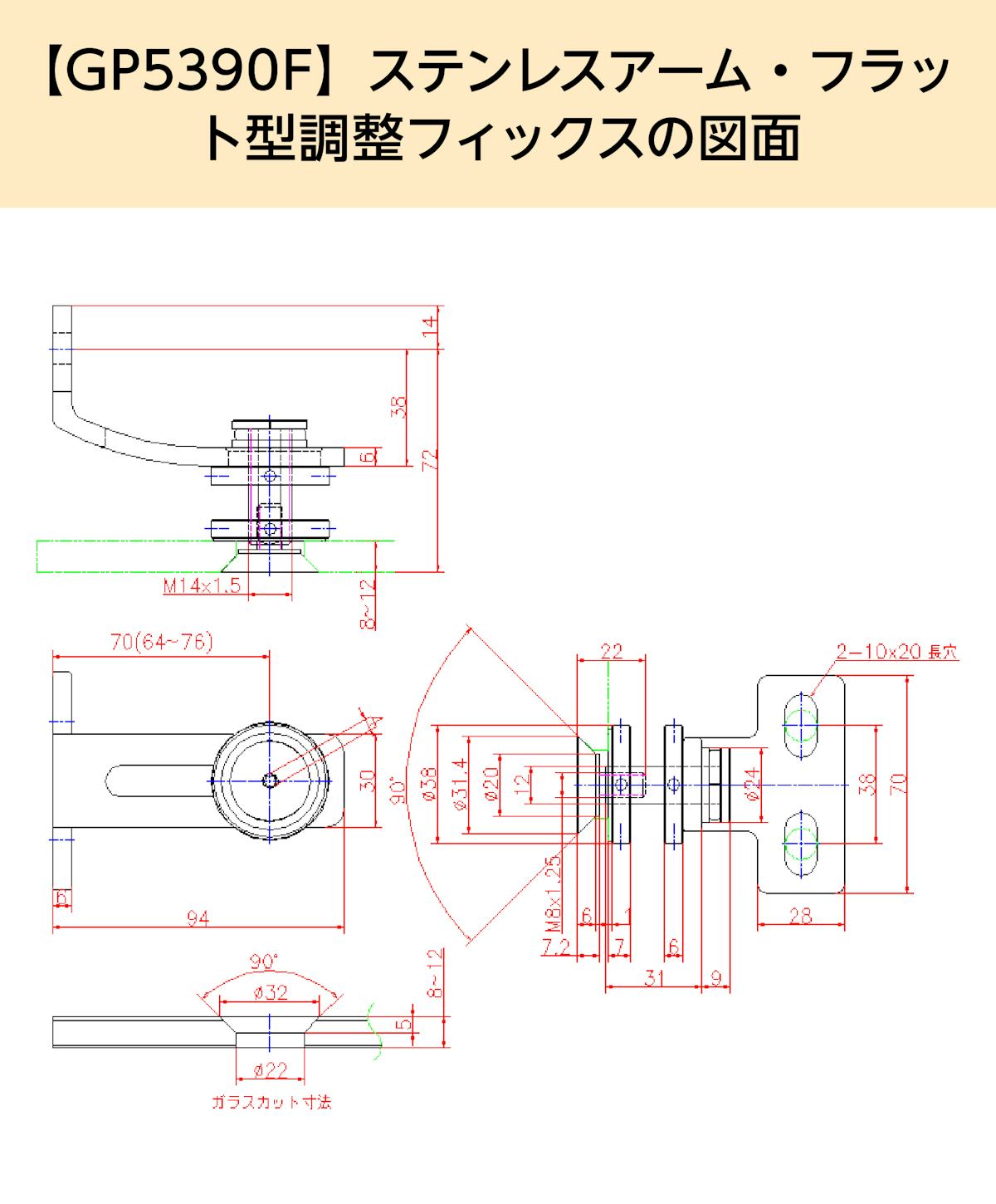

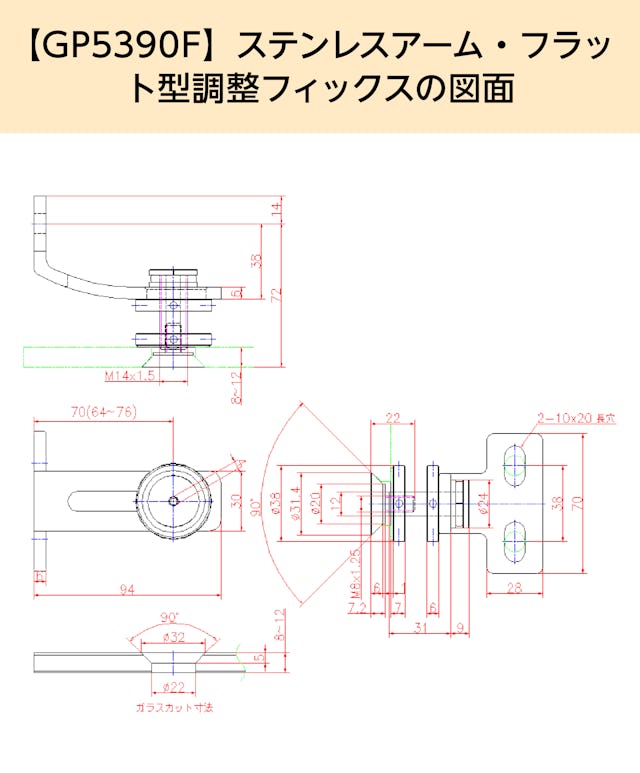

GP5390F
 |

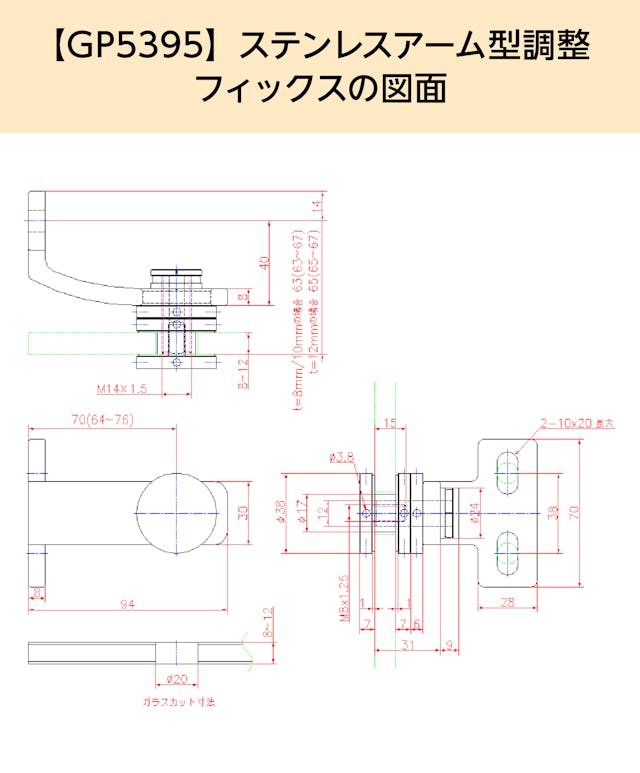

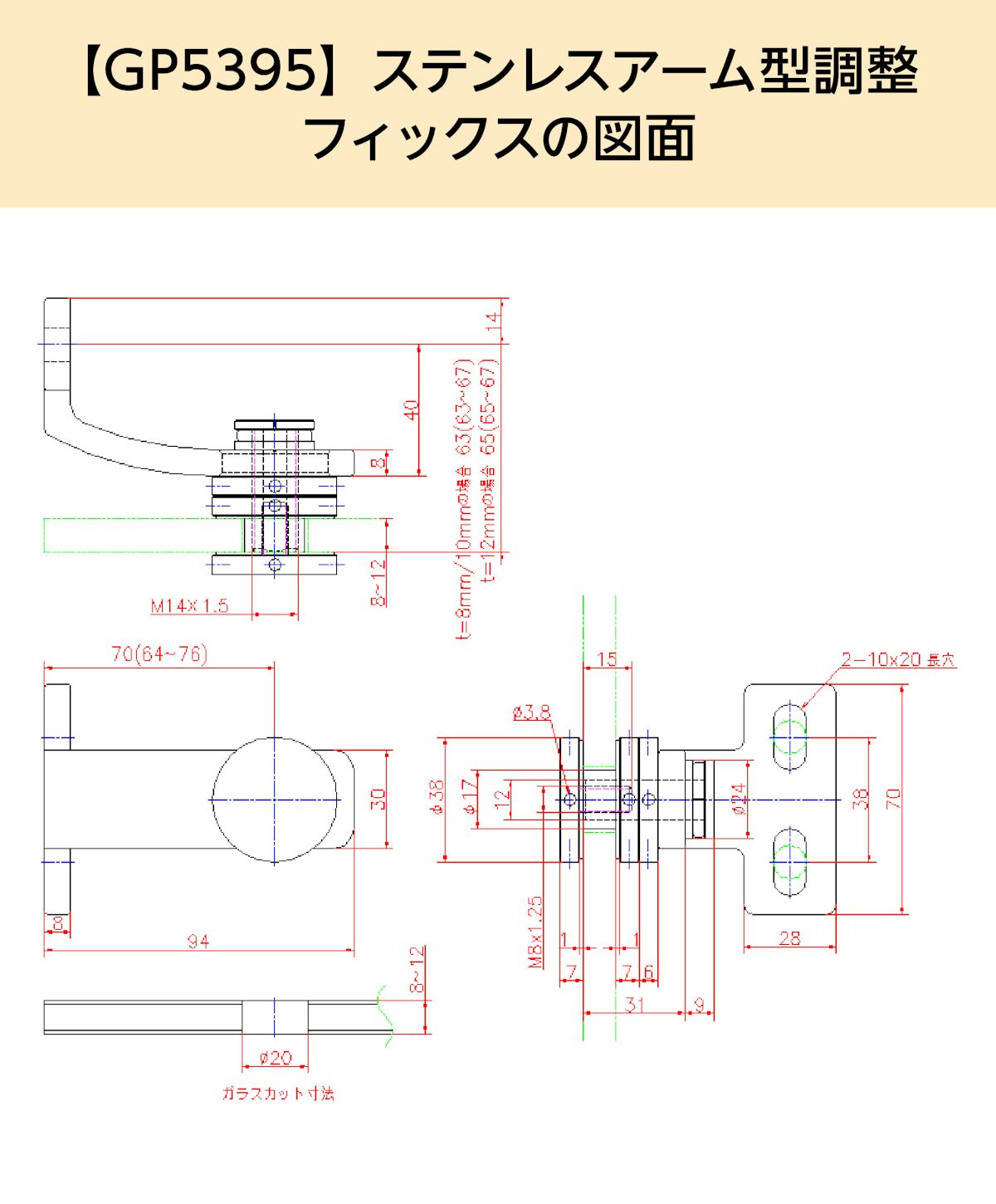

GP5395
 |

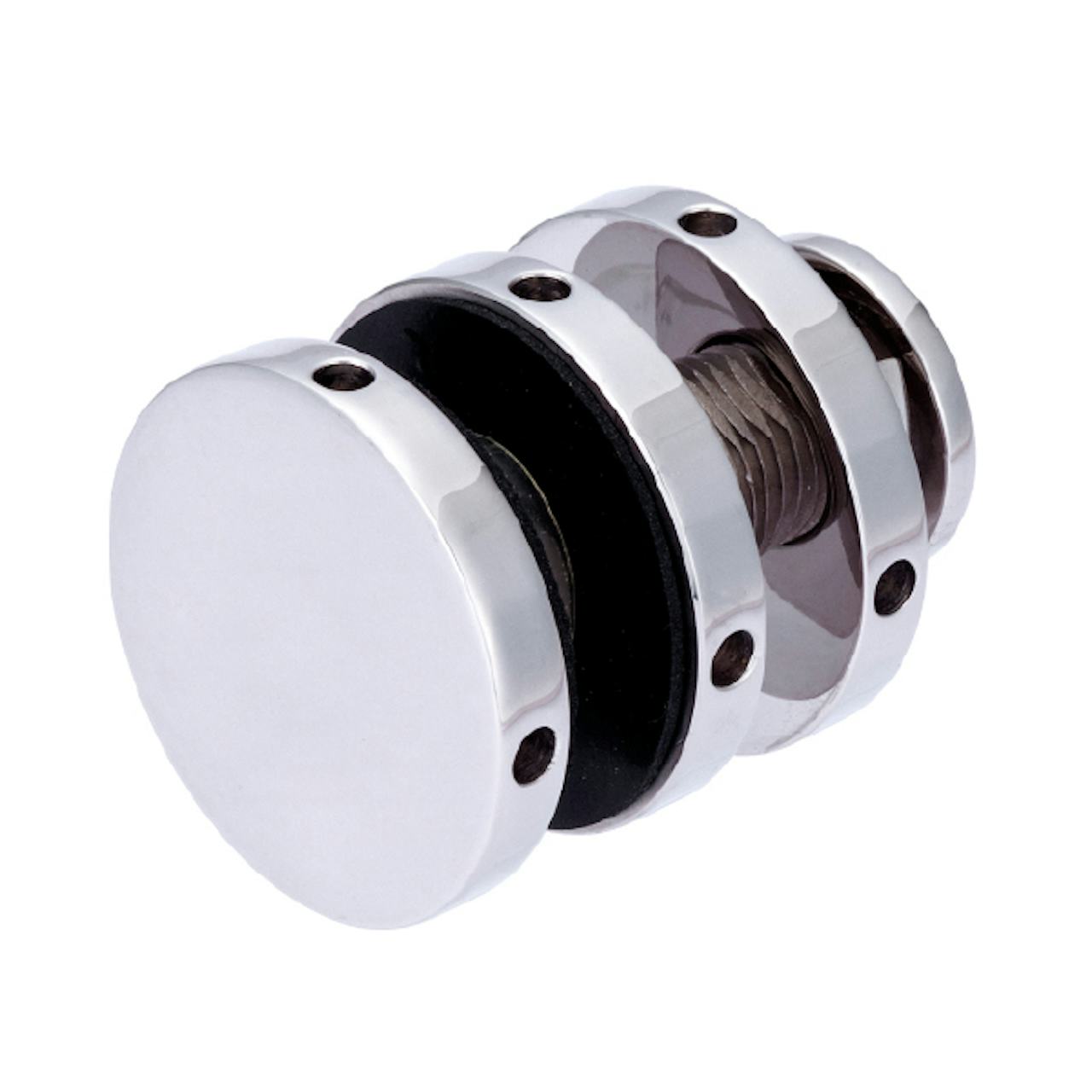

GP5600
 |

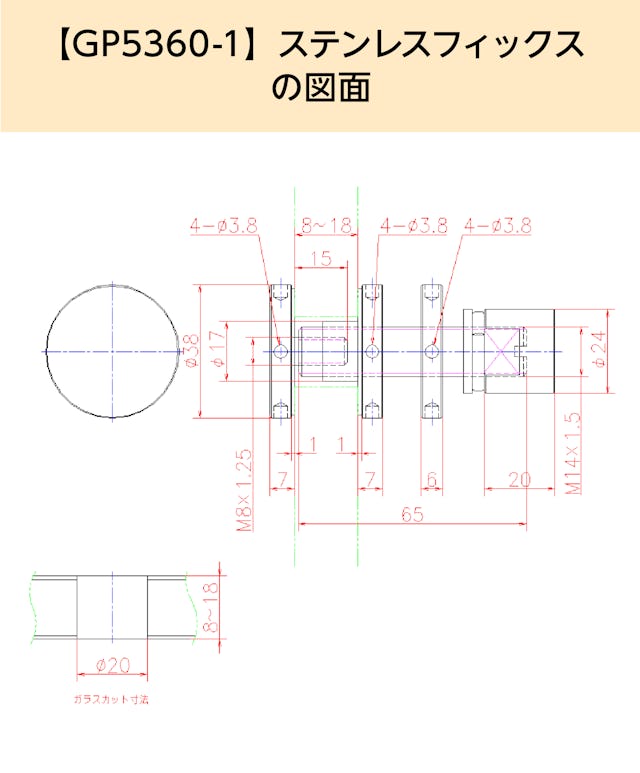

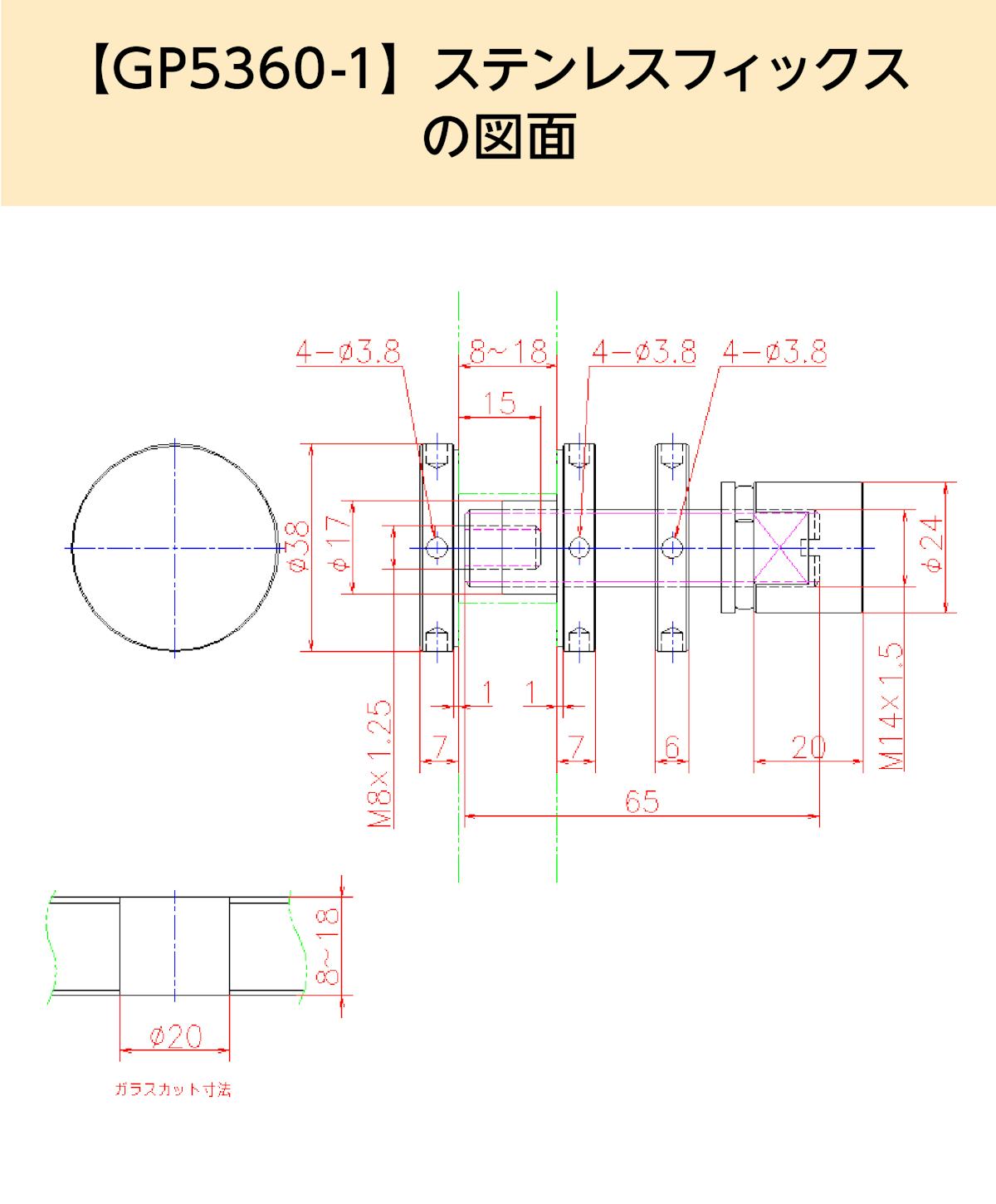

GP5360-1
 |

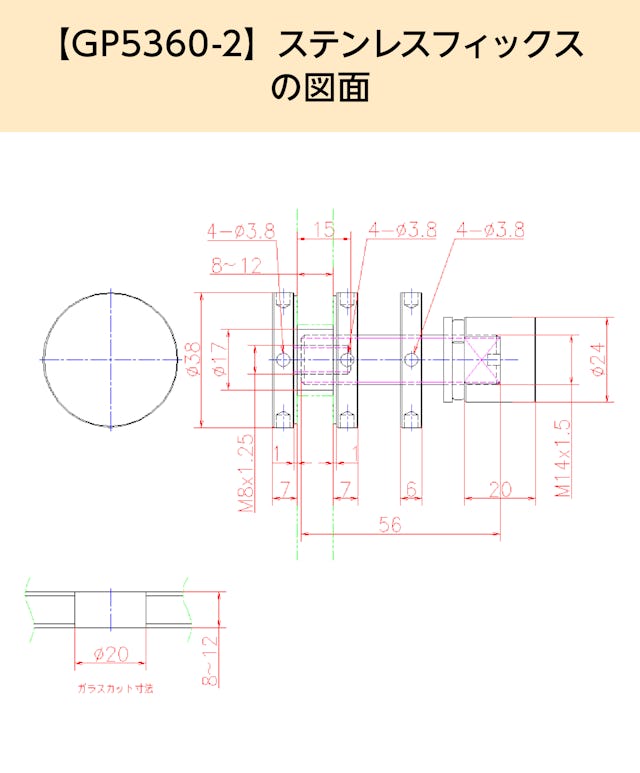

GP5360-2
 |

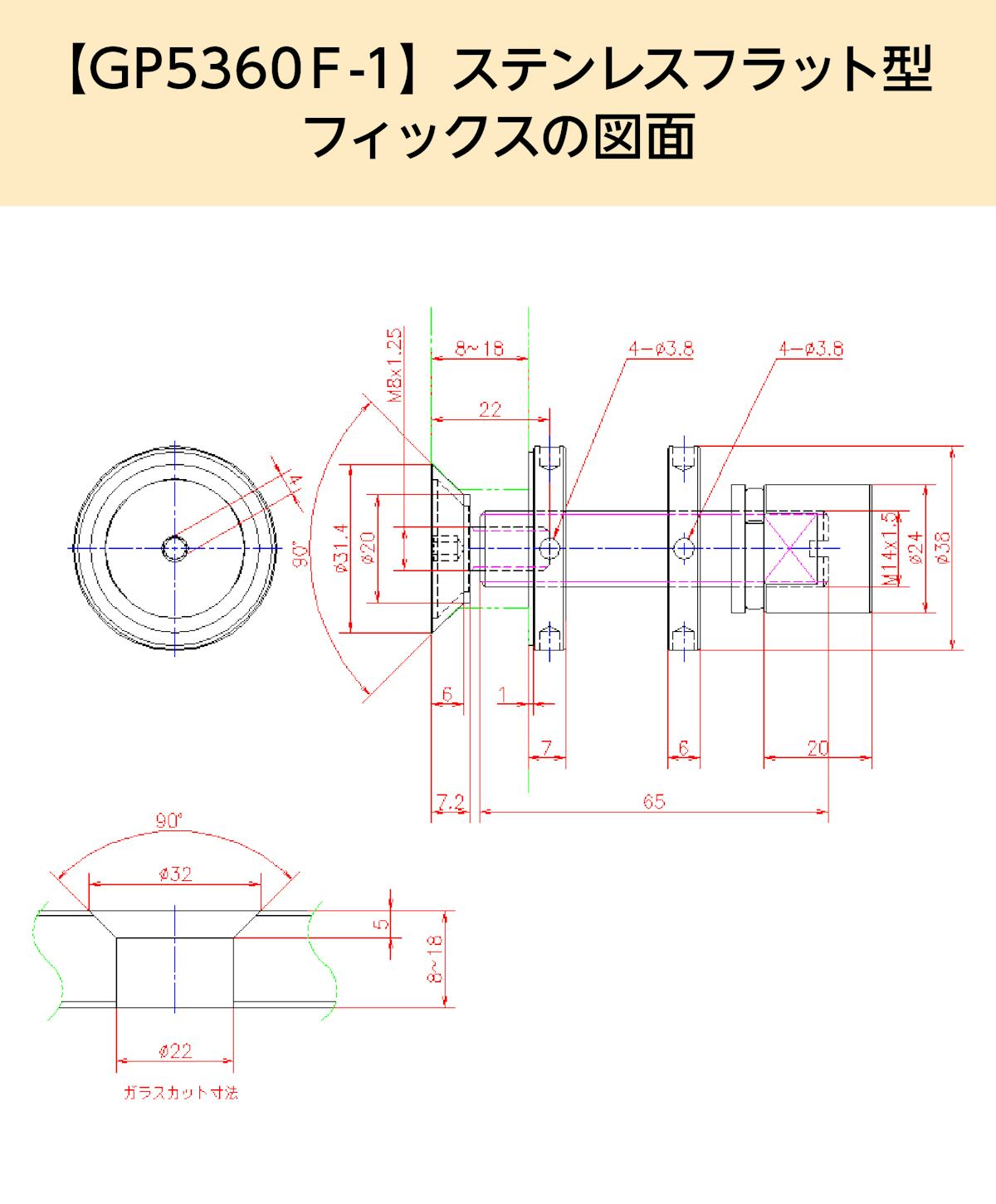

GP5360F-1
 |
GP5360F-2
 |
| 施工方法 | 施工スムーズ | 表面フラット | 施工スムーズ | 表面フラット | 施工スムーズ | 表面フラット | 施工スムーズ | 施工スムーズ | 施工スムーズ | 施工スムーズ | 表面フラット | 表面フラット |
| 許容荷重 ※ |
35kg | 35kg | 35kg | 35kg | 35kg | 35kg | 70kg | 70kg | 70kg | 70kg | 70kg | 70kg |
| 対応ガラス厚 | 8～12ミリ | 8～12ミリ | 8～12ミリ | 8～12ミリ | 8～12ミリ | 8～12ミリ | 8～12ミリ | 8～12ミリ | 8～18ミリ | 8～12ミリ | 8～18ミリ | 8～12ミリ |
| 位置調整 | 上下：× 左右：〇 奥行き：〇 |
上下：× 左右：〇 奥行き：× |
上下：× 左右：〇 奥行き：〇 |
上下：× 左右：〇 奥行き：× |
上下：〇 左右：〇 奥行き：〇 |
上下：〇 左右：〇 奥行き：× |
上下：〇 左右：〇 奥行き：〇 |
上下：× 左右：× 奥行き：〇 |
上下：× 左右：× 奥行き：〇 |
上下：× 左右：× 奥行き：〇 |
上下：× 左右：× 奥行き：× |
上下：× 左右：× 奥行き：× |

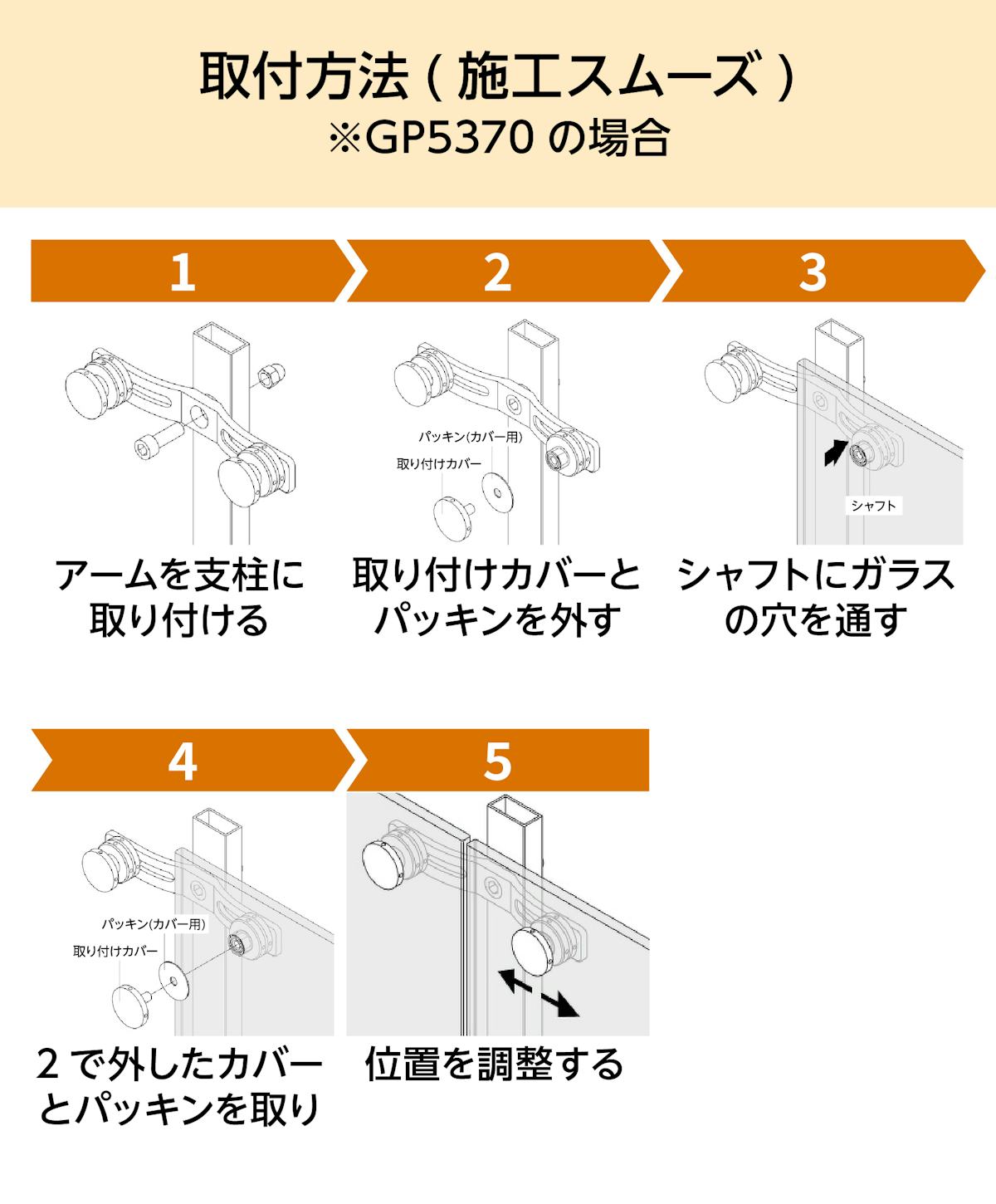

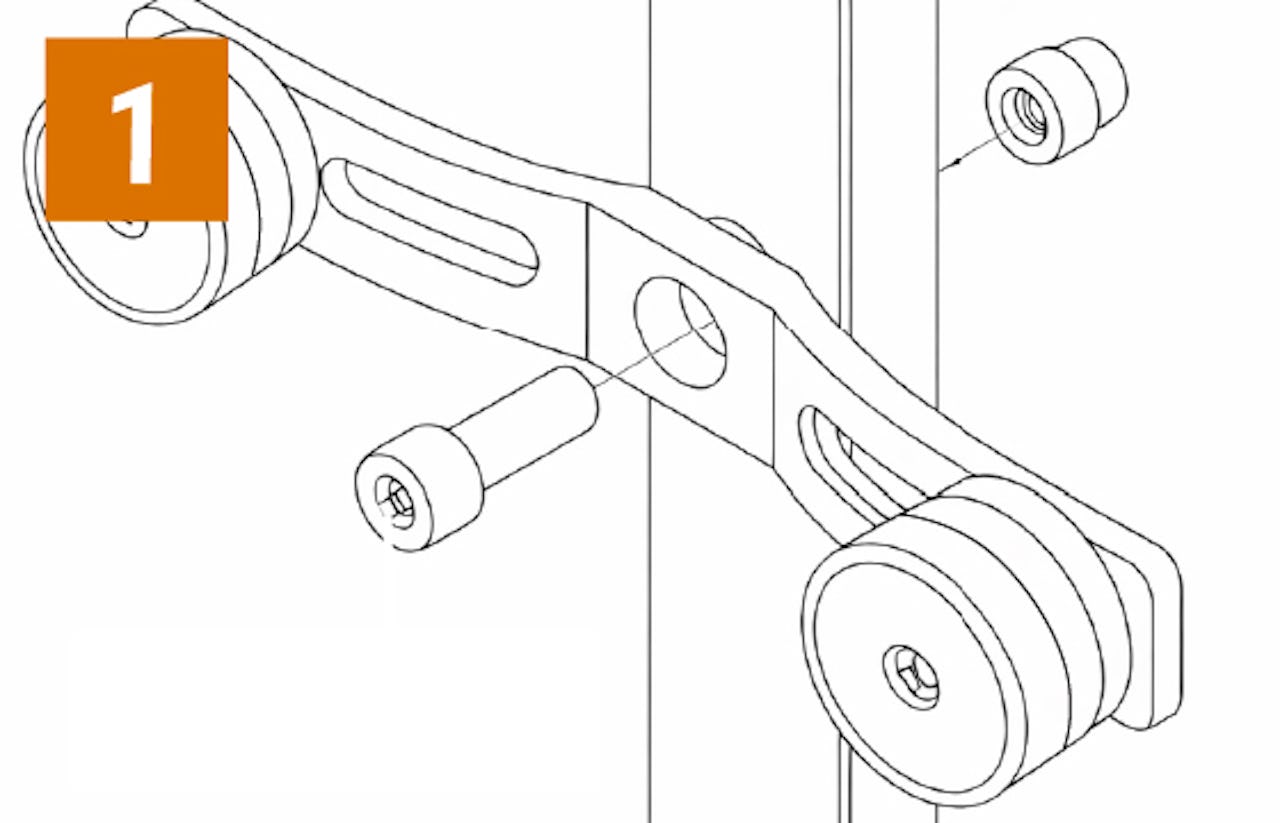

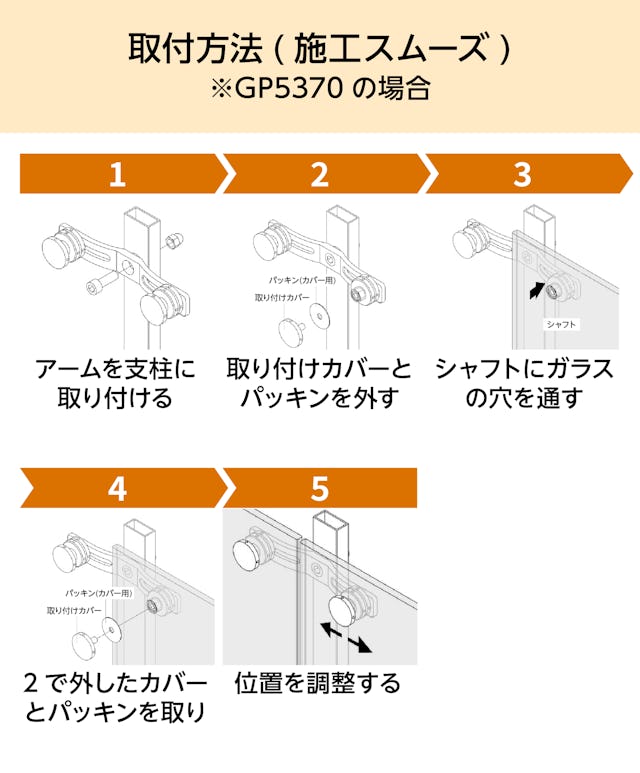

アームを支柱に取り付ける

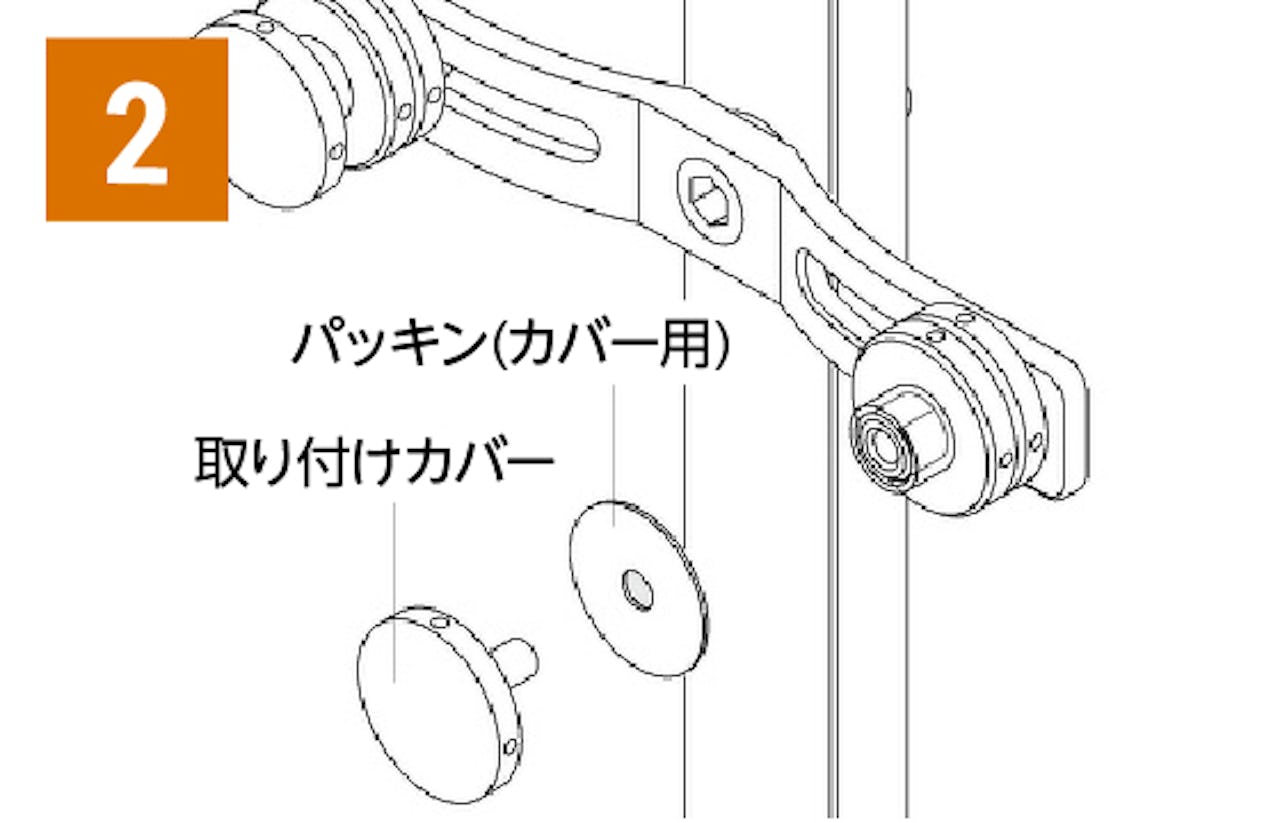

取り付けカバーとパッキンを外す

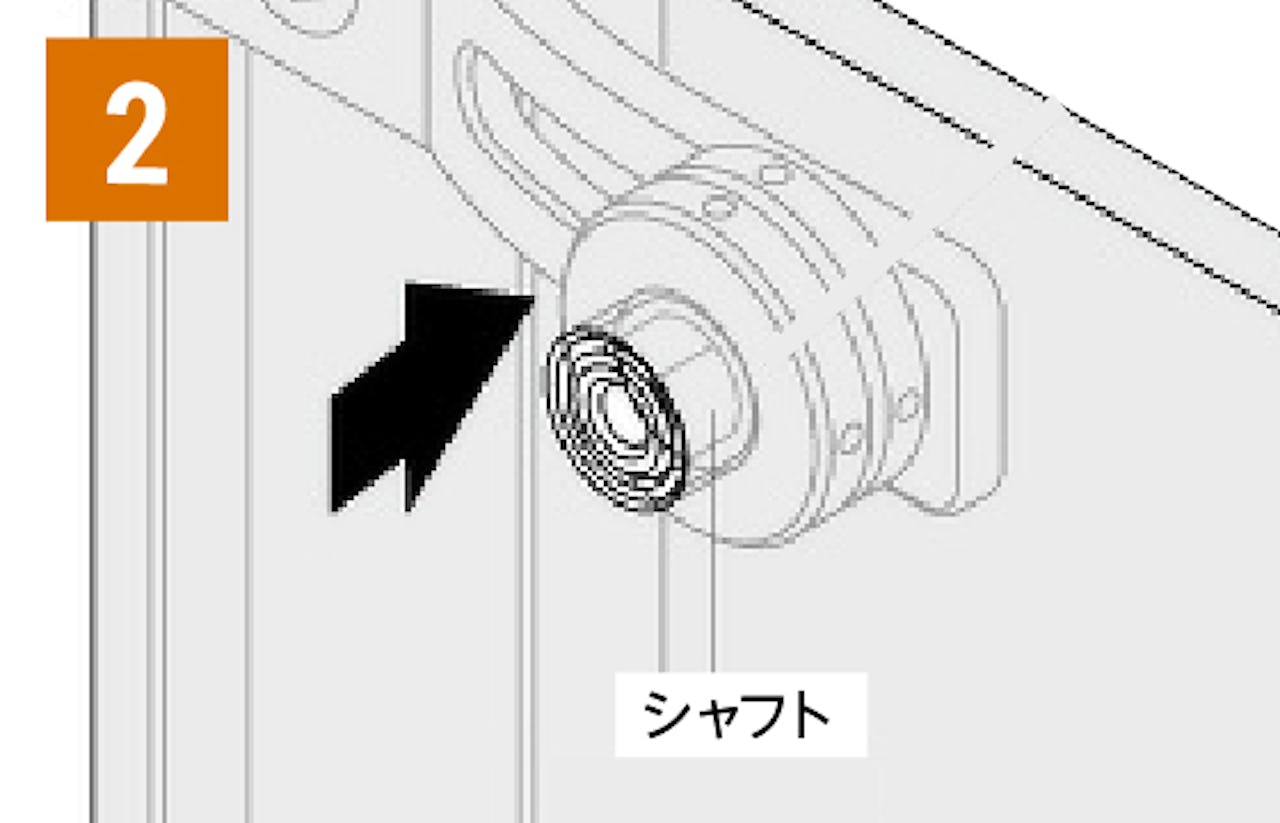

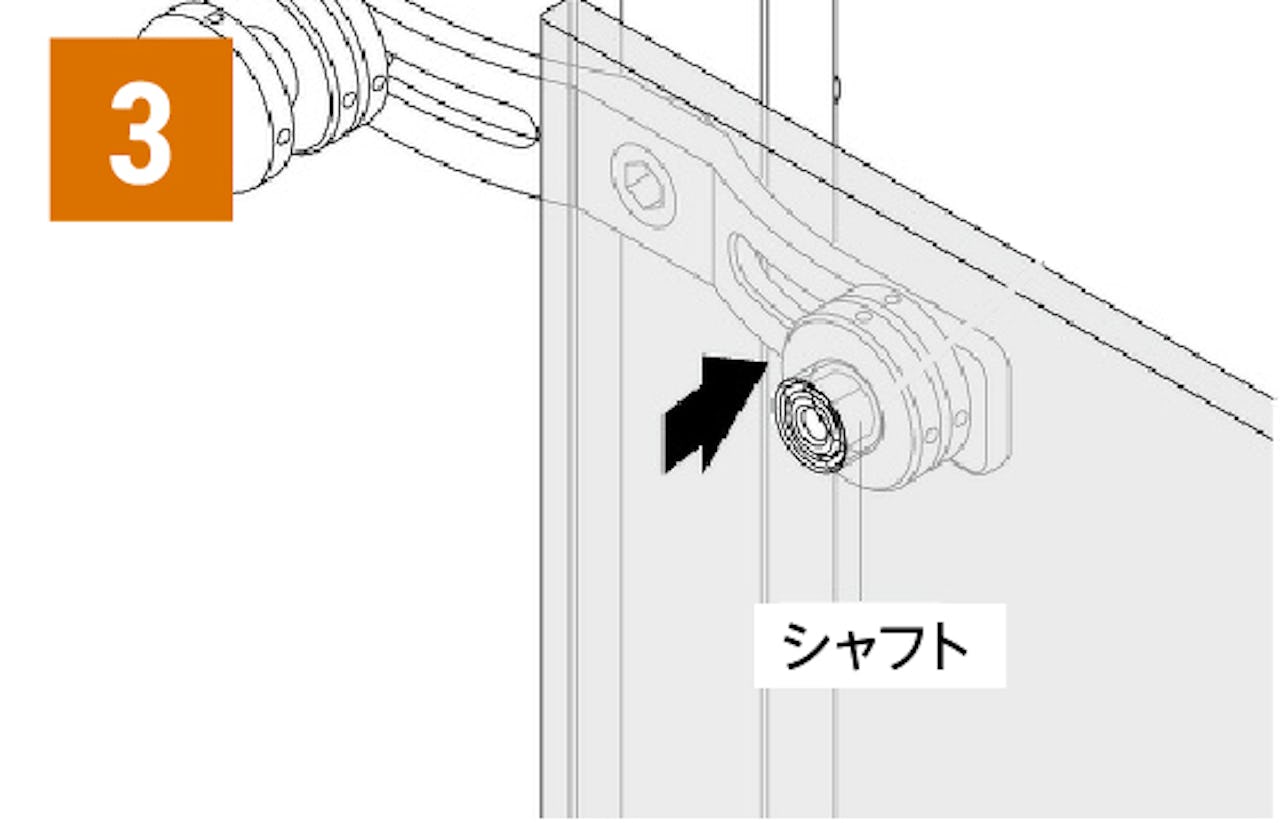

シャフトにガラスの穴を通す

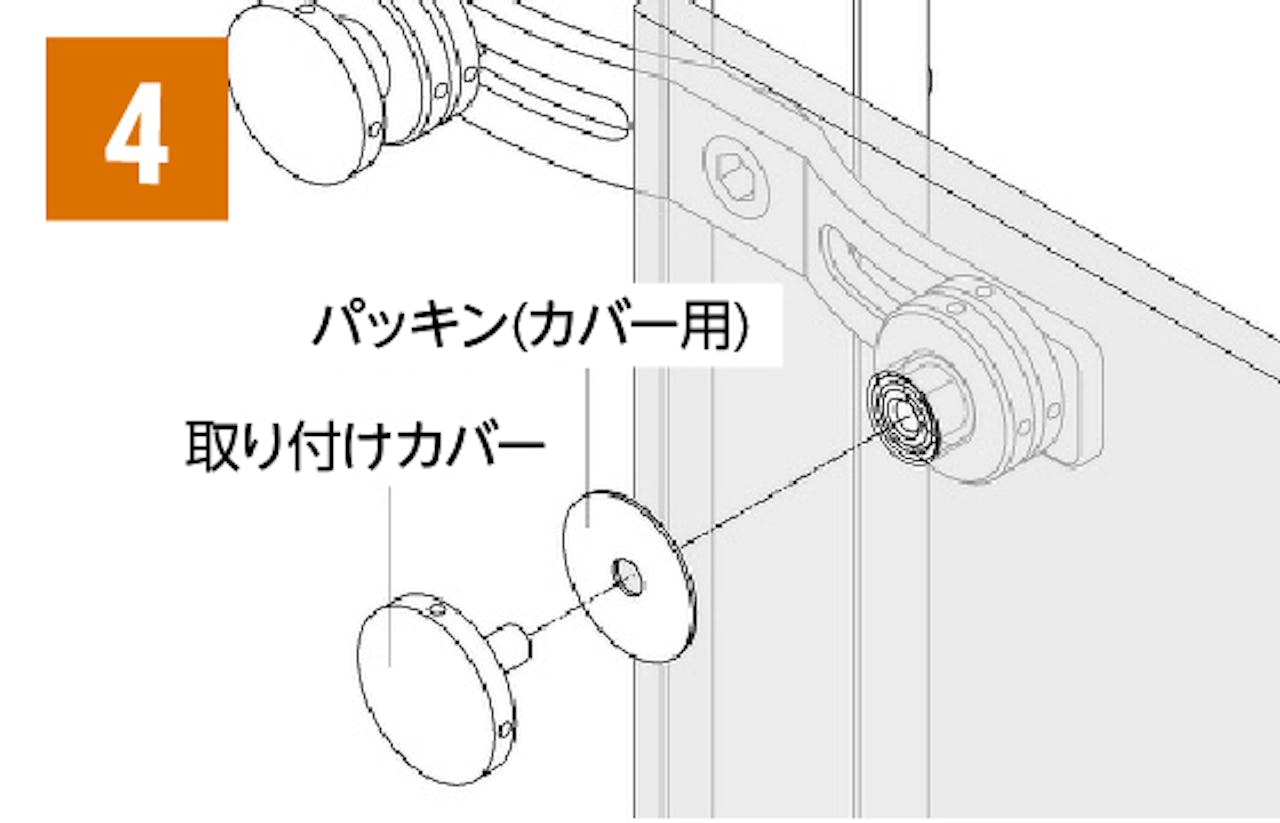

2 で外したカバーとパッキンを取り付ける(反対側も同様)

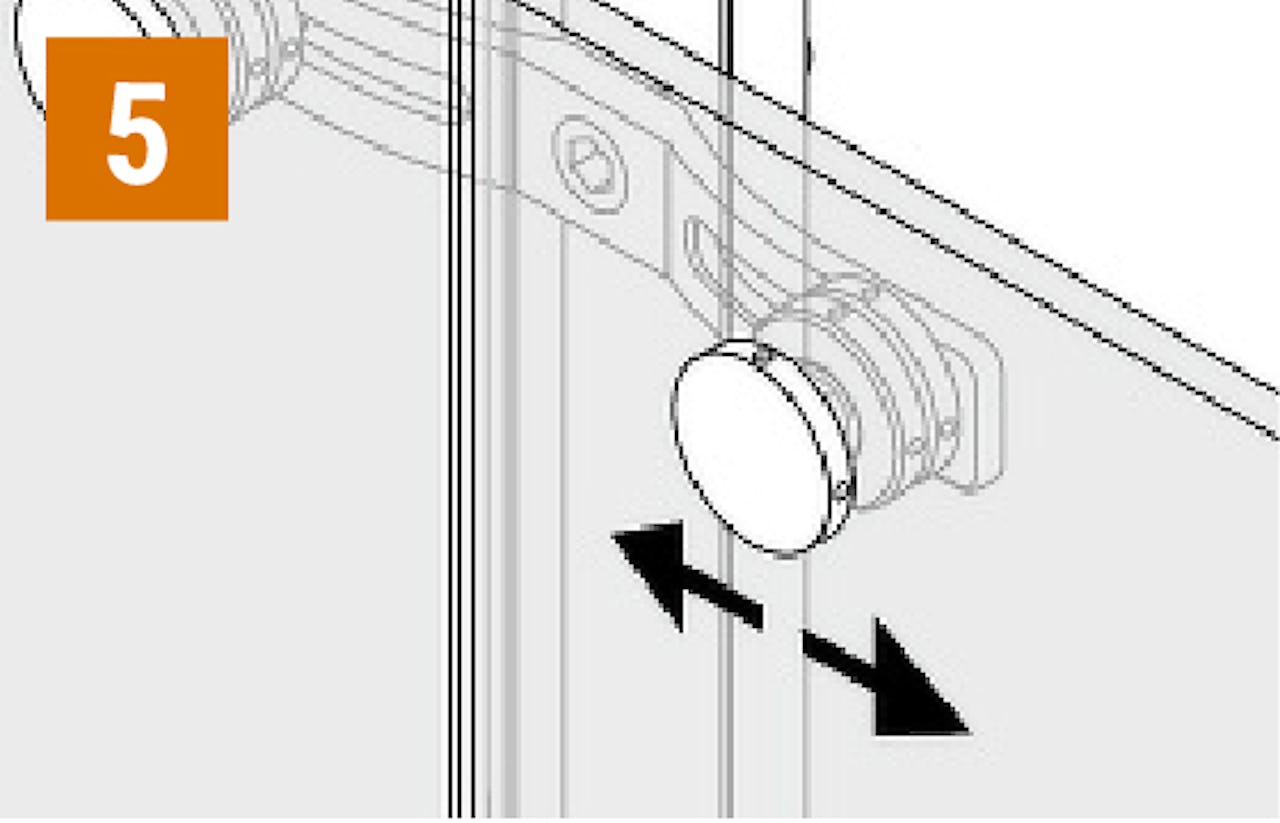

アーム側の円盤ナットで位置を調整する

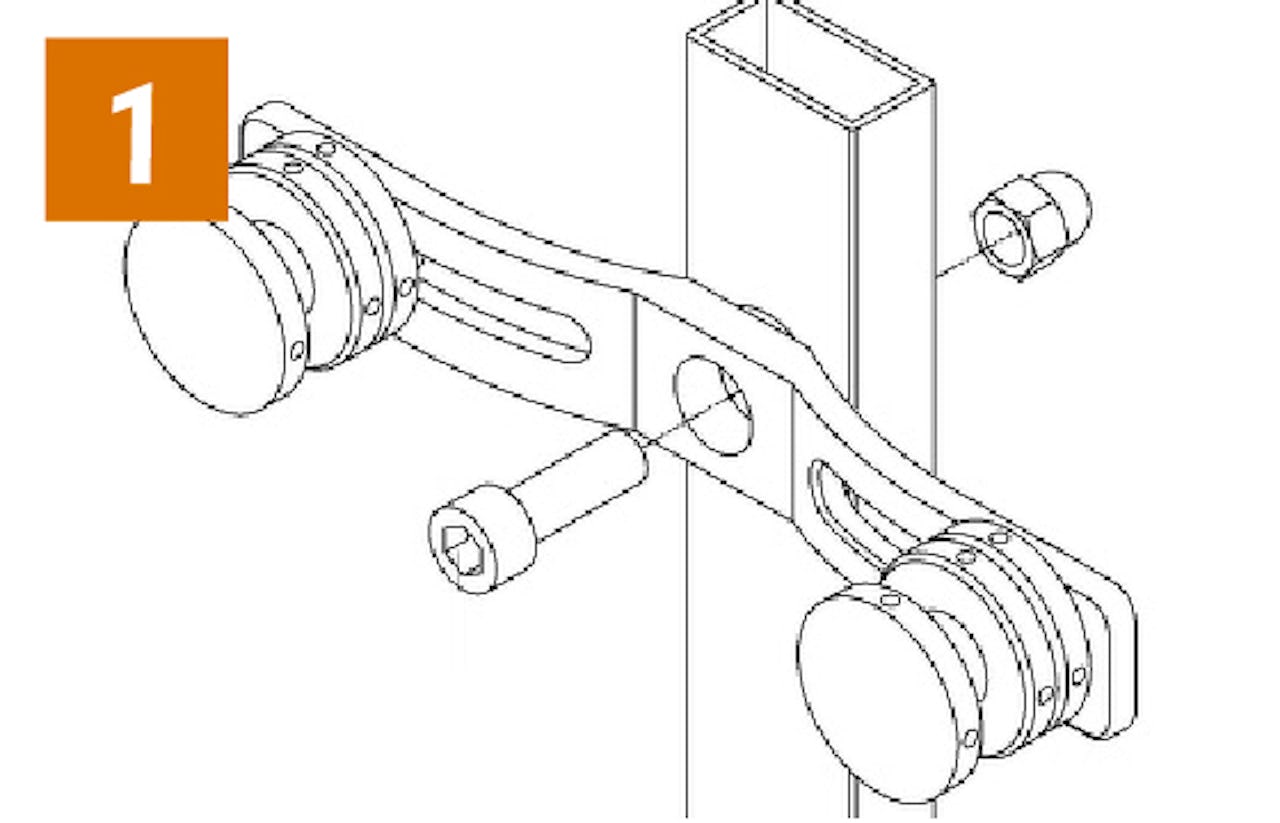

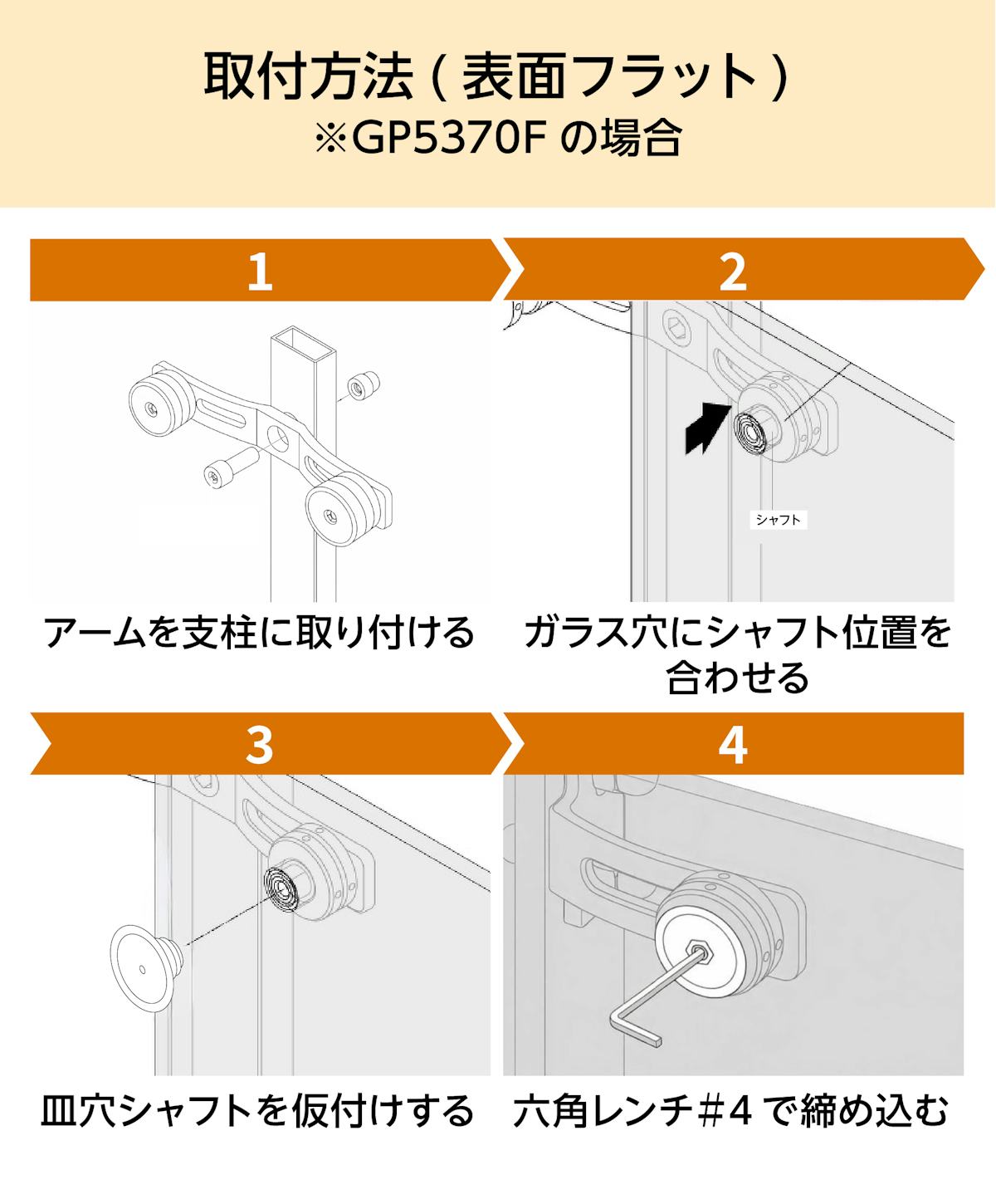

アームを支柱に取り付ける
ガラス穴にシャフト位置を合わせる
皿穴シャフトを仮付けする

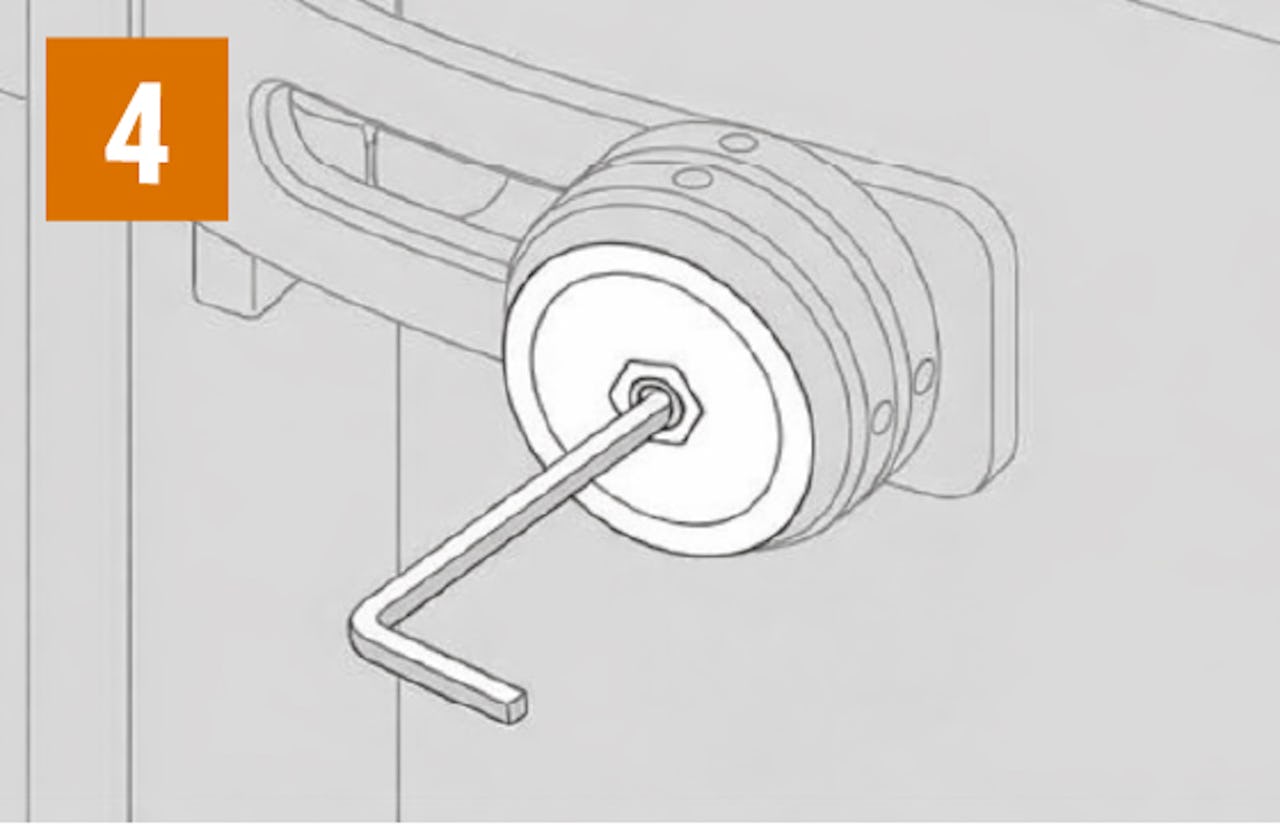

六角レンチ#4で締め込む
※六角レンチはお客様にてご用意 ください

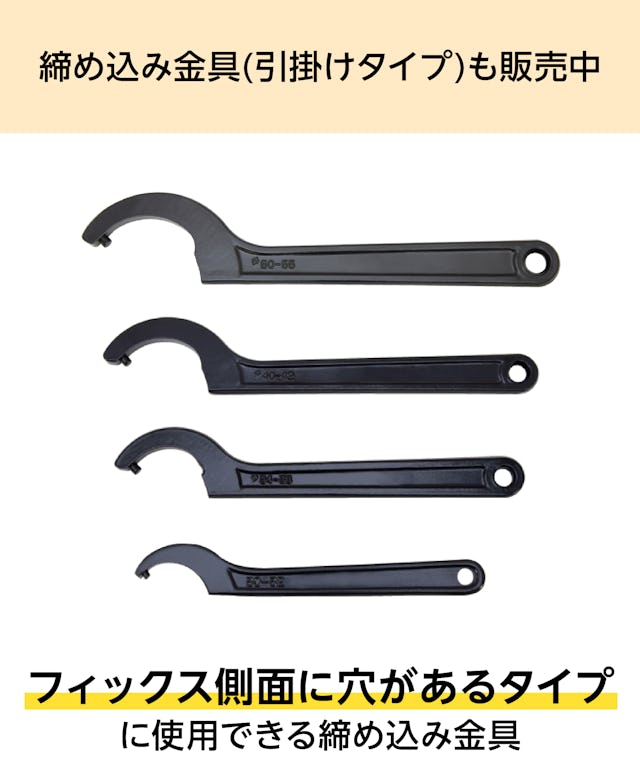

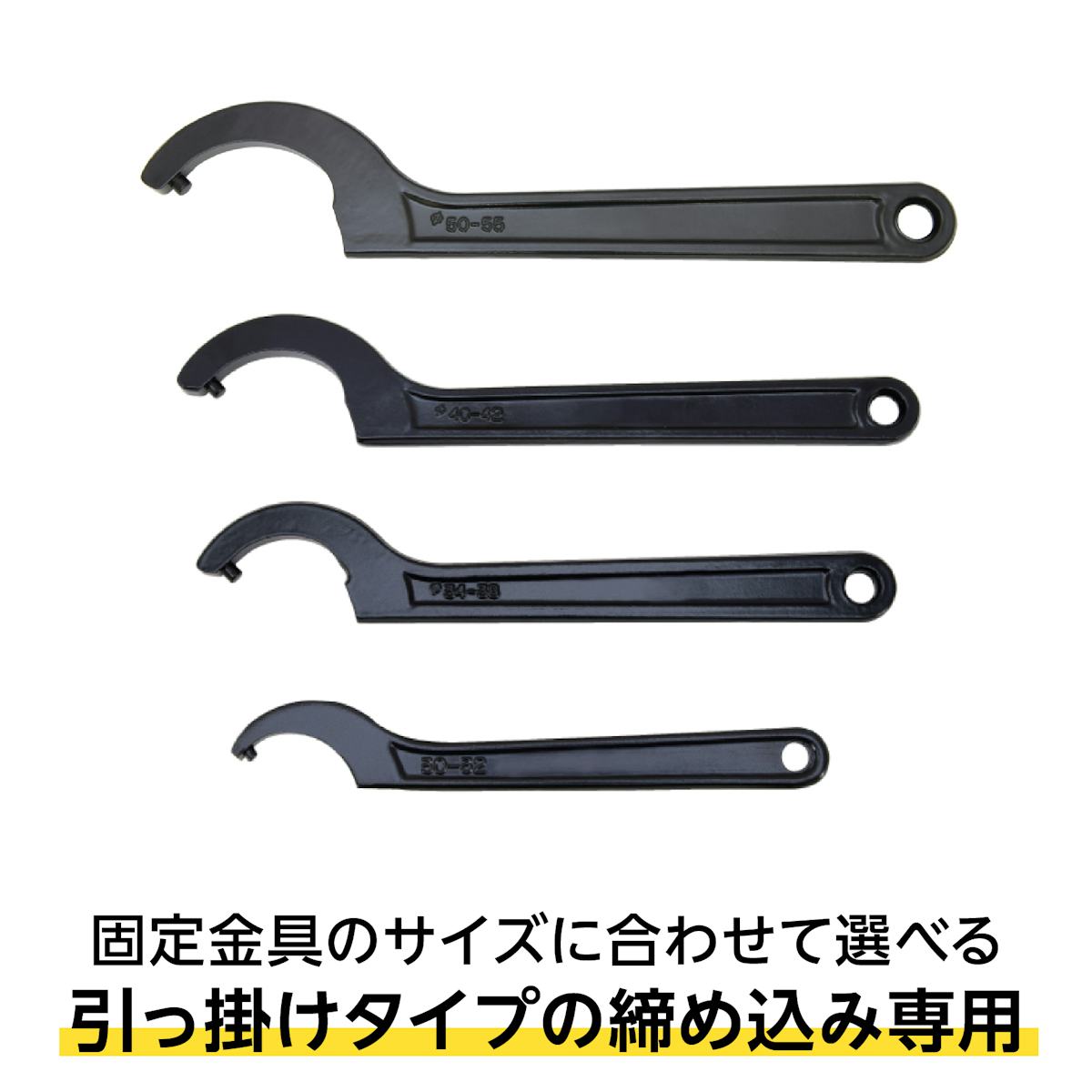

フィックスをガラスに取り付ける際に使用する専用の締め込み金具です。
この締め込み金具引掛けタイプは、フィックス側面に穴があるものに使用できます。
フィックスのサイズに合わせて選べる4種類をご用意しています。

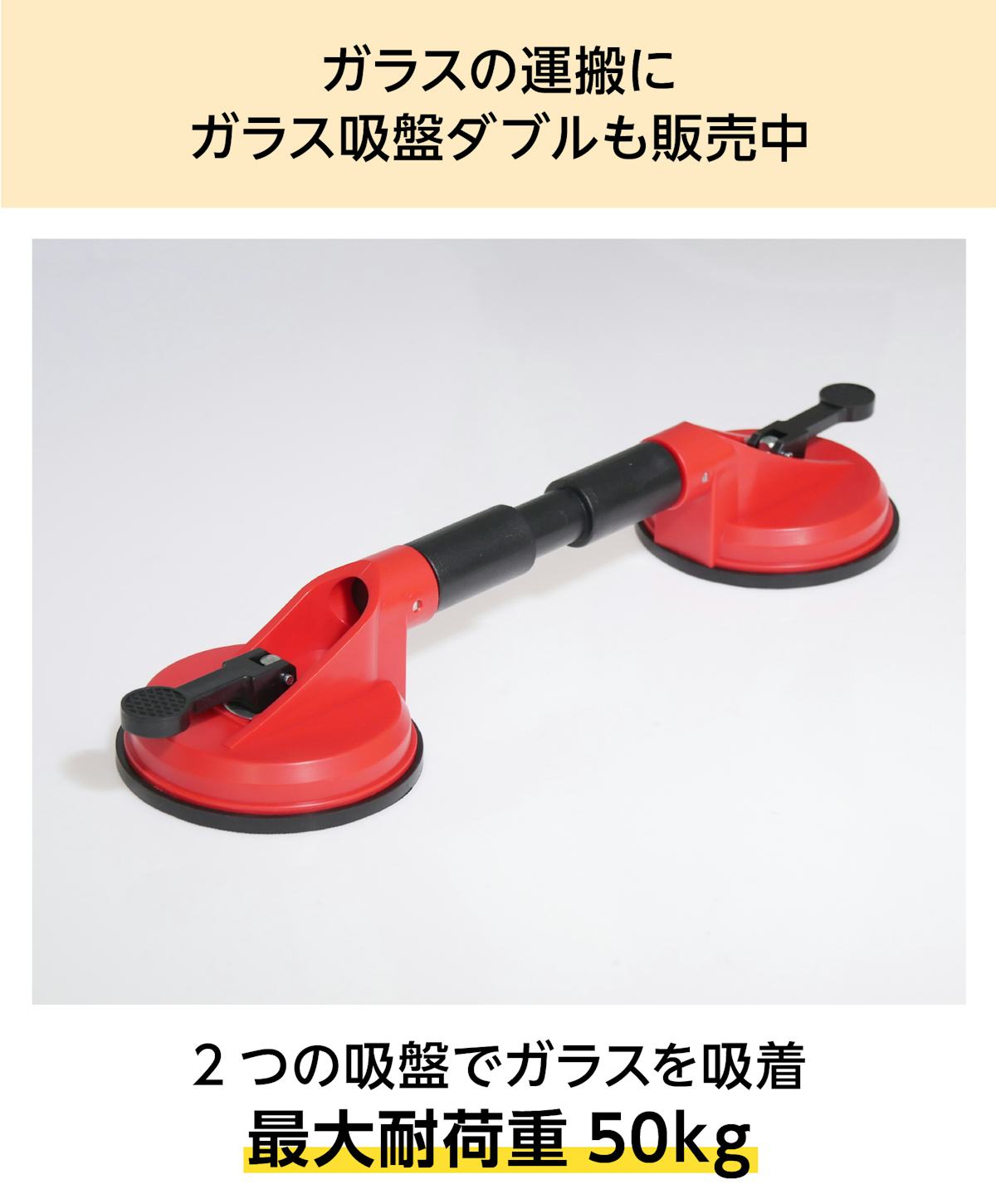

ガラスを安全に持ち運ぶことができる、ガラス専用の運搬用吸盤です。
吸盤に付いているグリップを上に持ち上げるだけで簡単にガラスが吸着します。
最大約50㎏のガラスを持ち運ぶことができます。
| 用途 | ガラスフェンスの固定／階段手すりガラスの固定／パーテーションの固定 |
|---|---|
| サイズ | ・規格品12種類 |

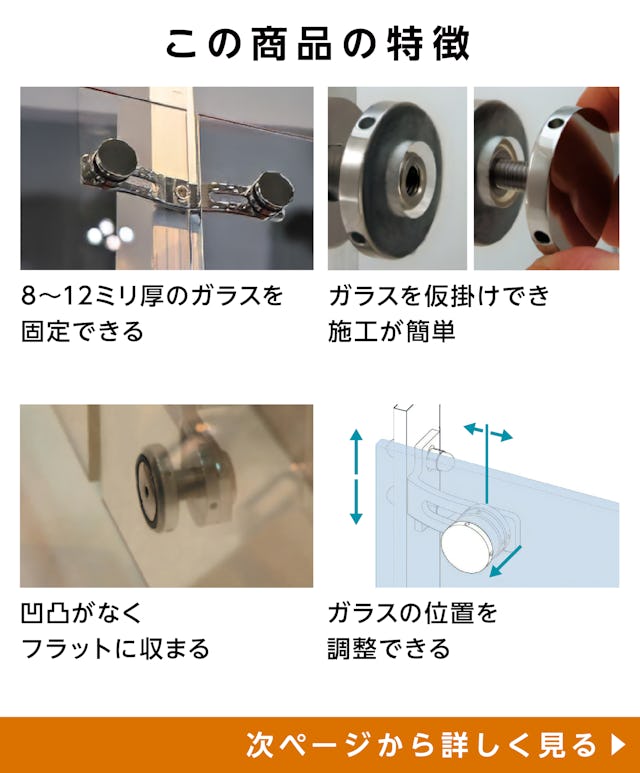

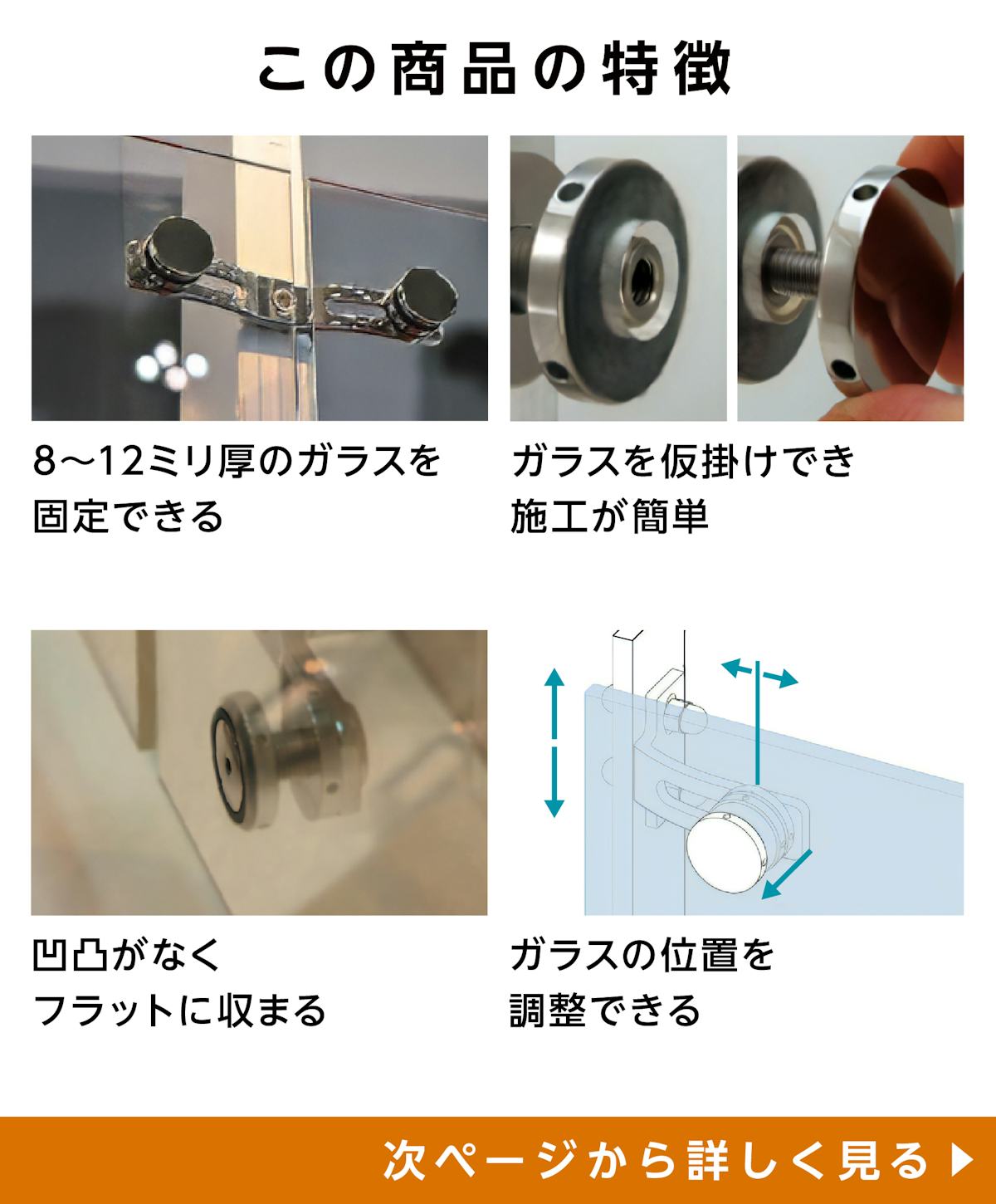

| 特徴 | ・8～12ミリ厚のガラス板を固定できる ・【施工スムーズ】ガラスを仮掛けでき施工が簡単 ・【表面フラット】凹凸がなくフラットに収まる ・ガラスの位置を調整できる |
| 用途 | ガラスフェンスの固定／階段手すりガラスの固定／パーテーションの固定 |
|---|---|
| サイズ | ・規格品12種類 |
| 特徴 | ・8～12ミリ厚のガラス板を固定できる ・【施工スムーズ】ガラスを仮掛けでき施工が簡単 ・【表面フラット】凹凸がなくフラットに収まる ・ガラスの位置を調整できる |
