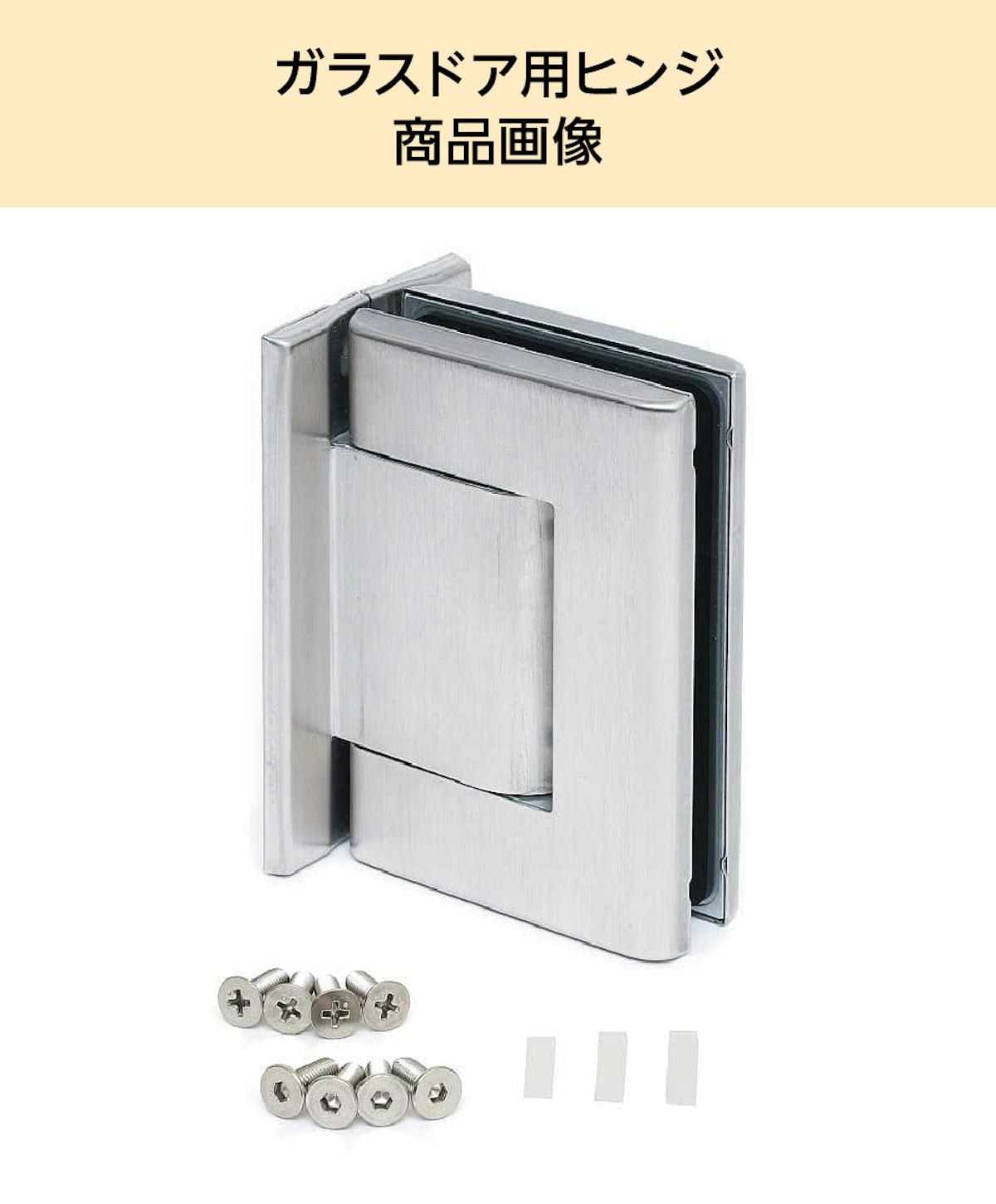

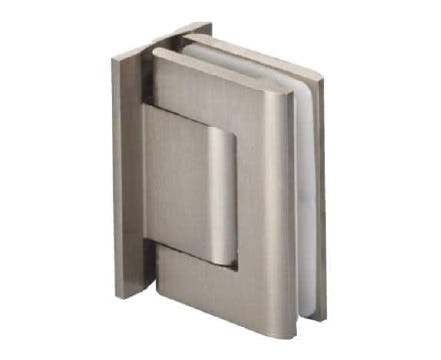

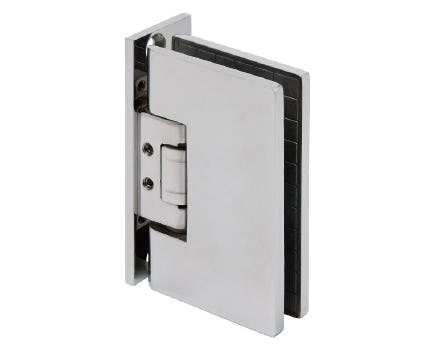

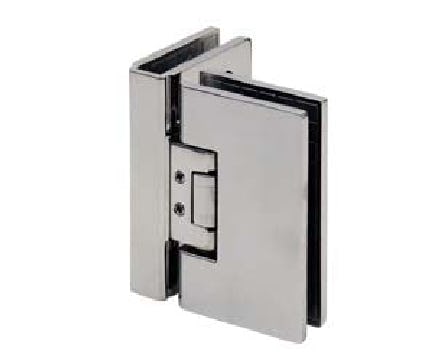

ガラスドア用ヒンジ【SM8010BTJC】は、壁にガラスドアを取り付けるための丁番です。

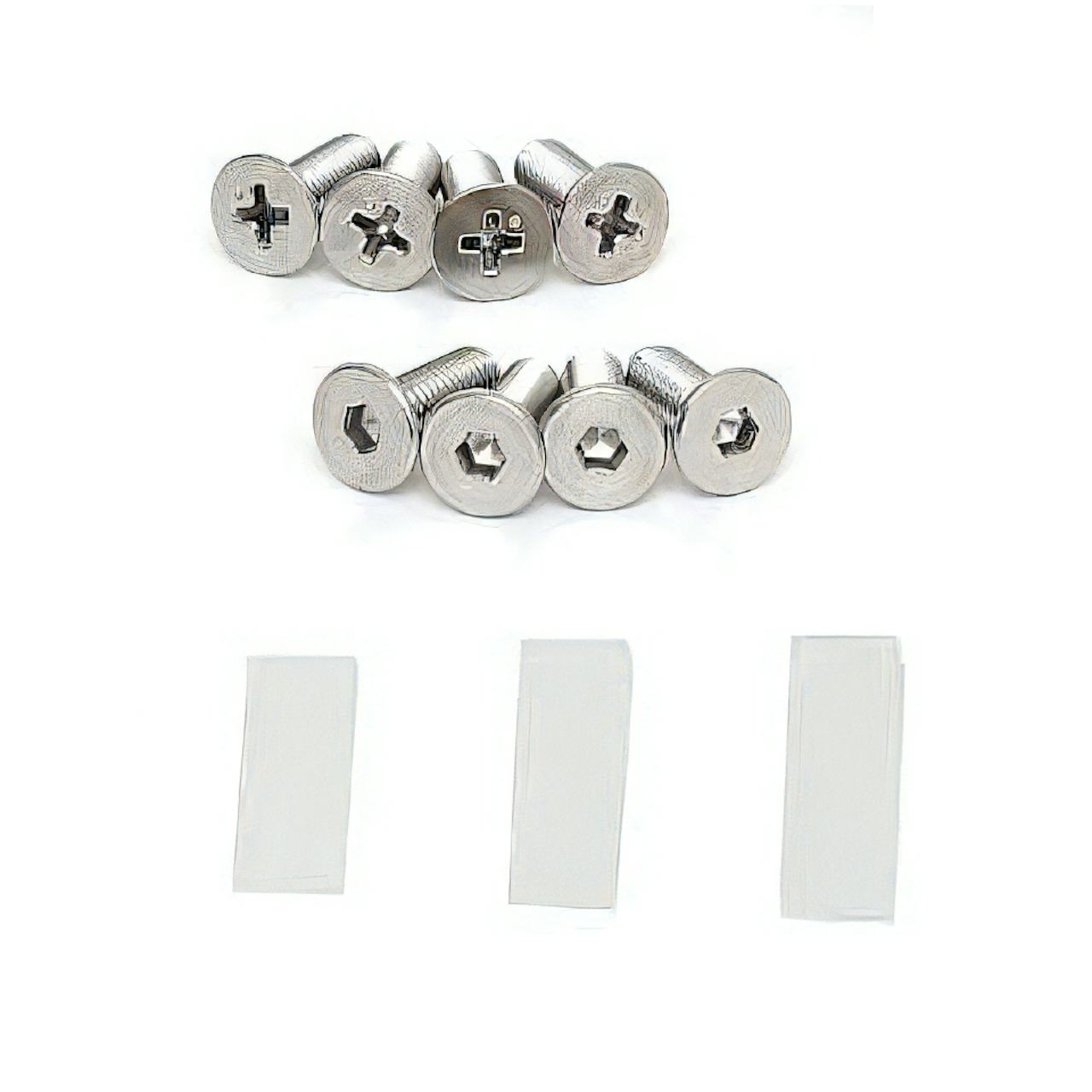

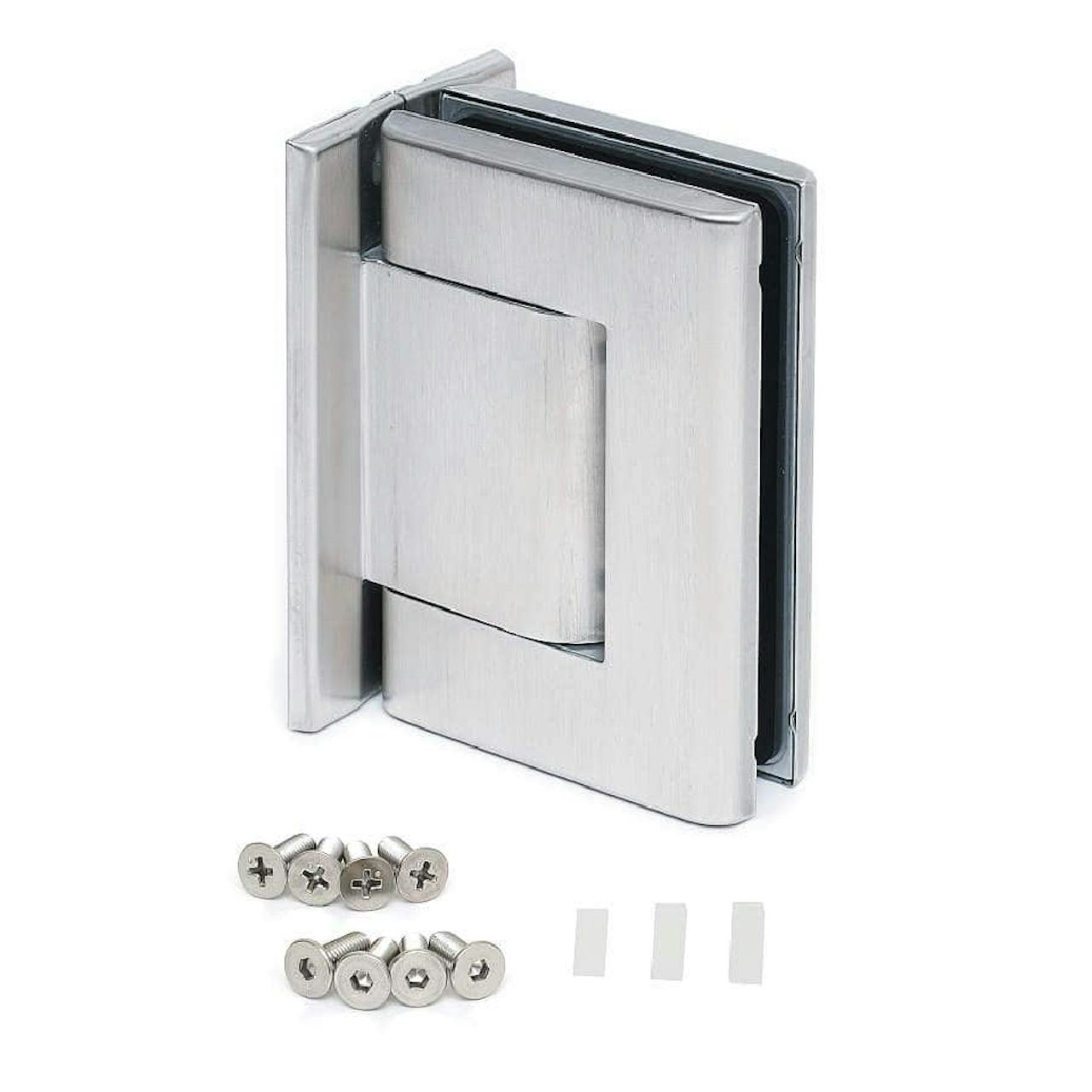

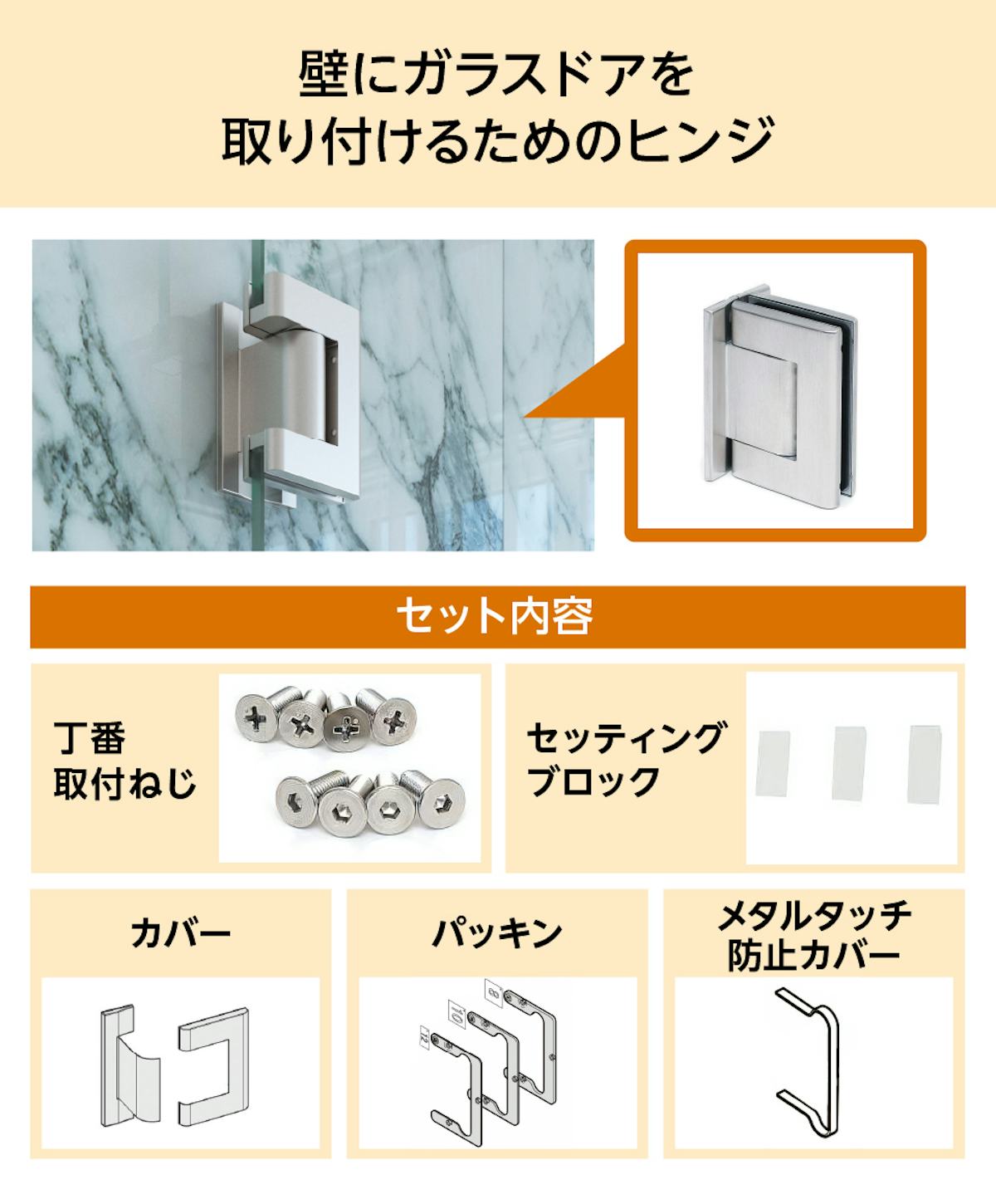

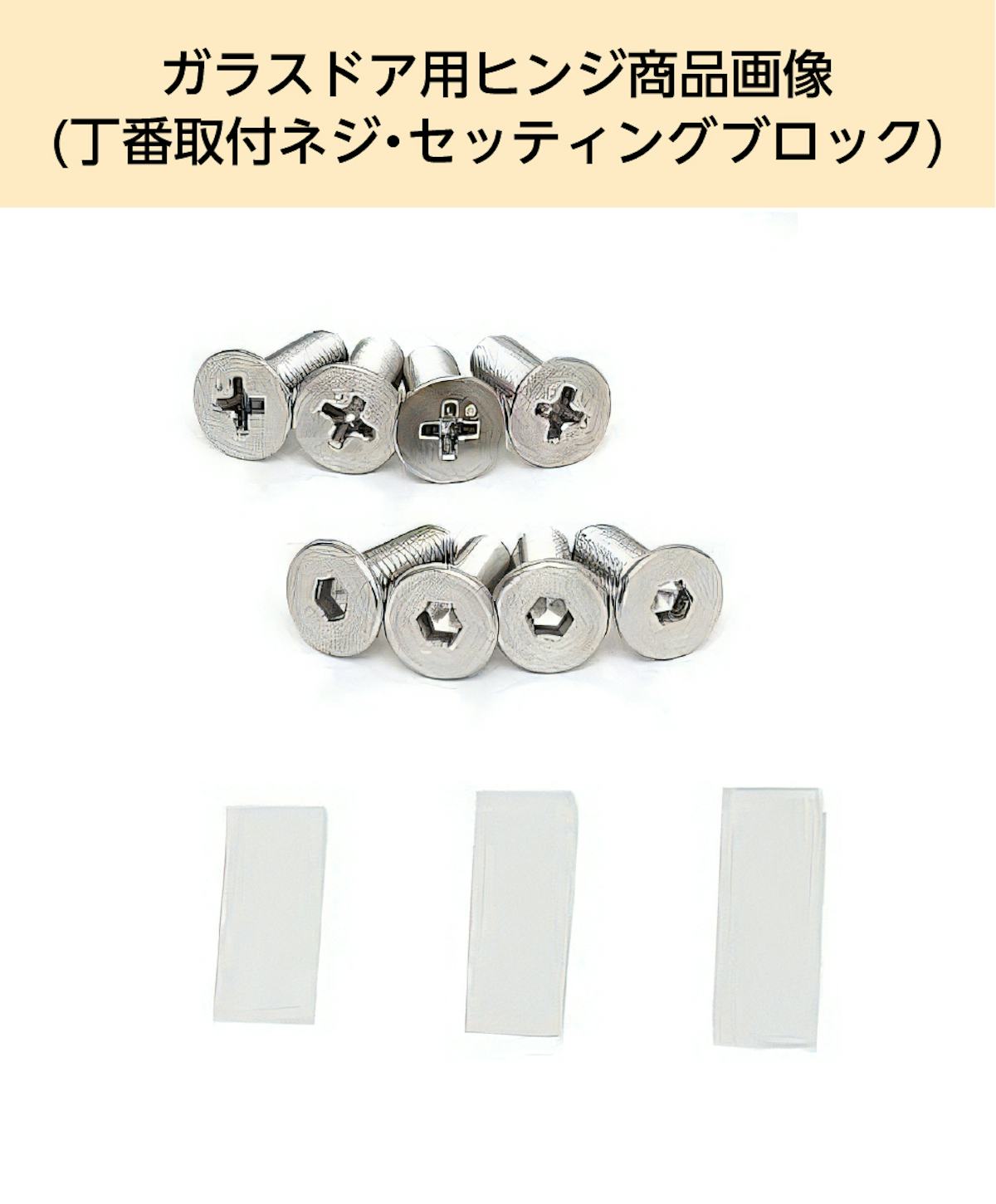

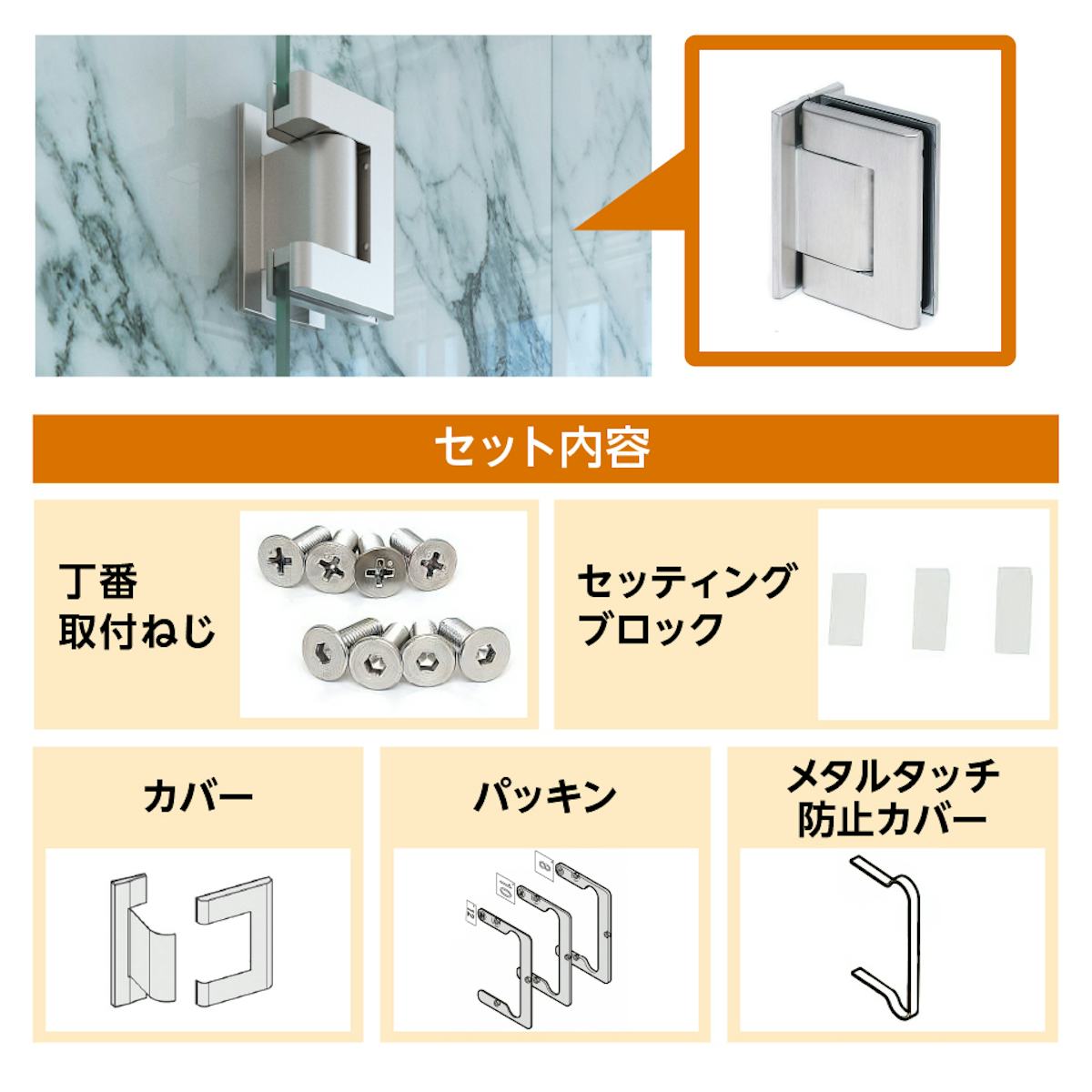

ガラスドアの取り付けに必要なネジや部材はすべて付属するので、届いてすぐに施工できます。
本体はアルミニウム合金、カバーはステンレス鋼を使用し、サビにくく耐久性が高いため、きれいなまま長くご使用いただけます。

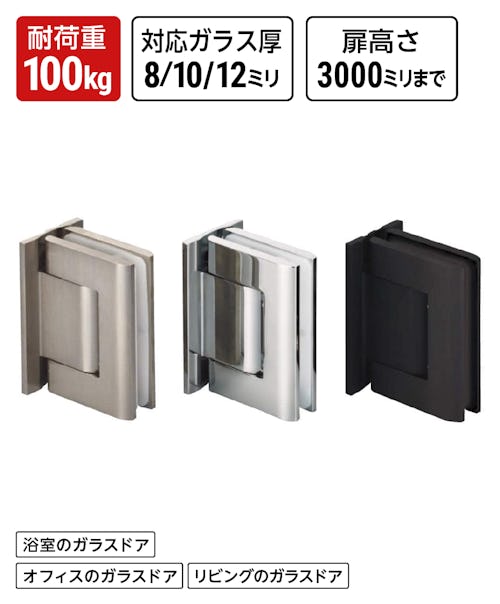

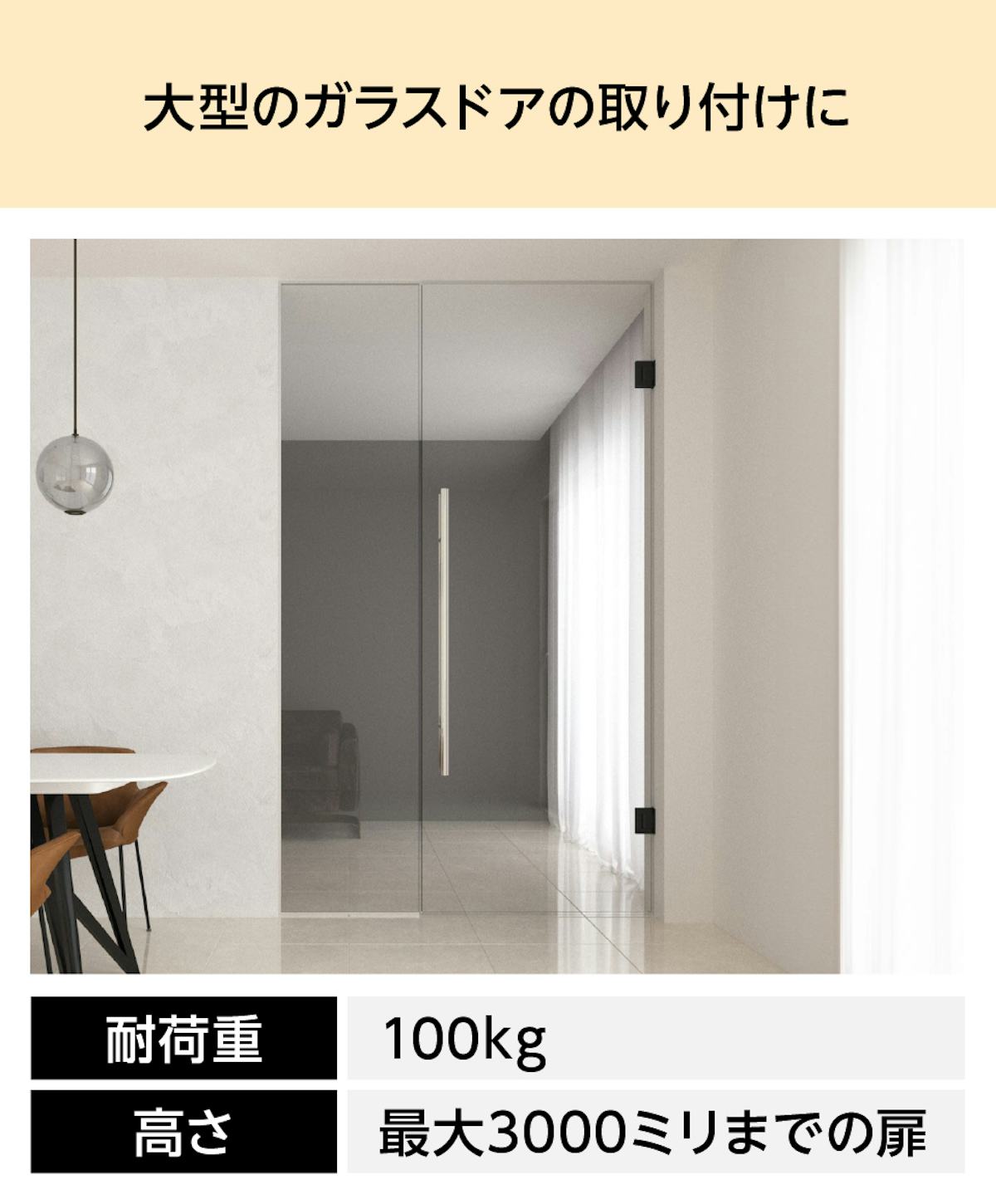

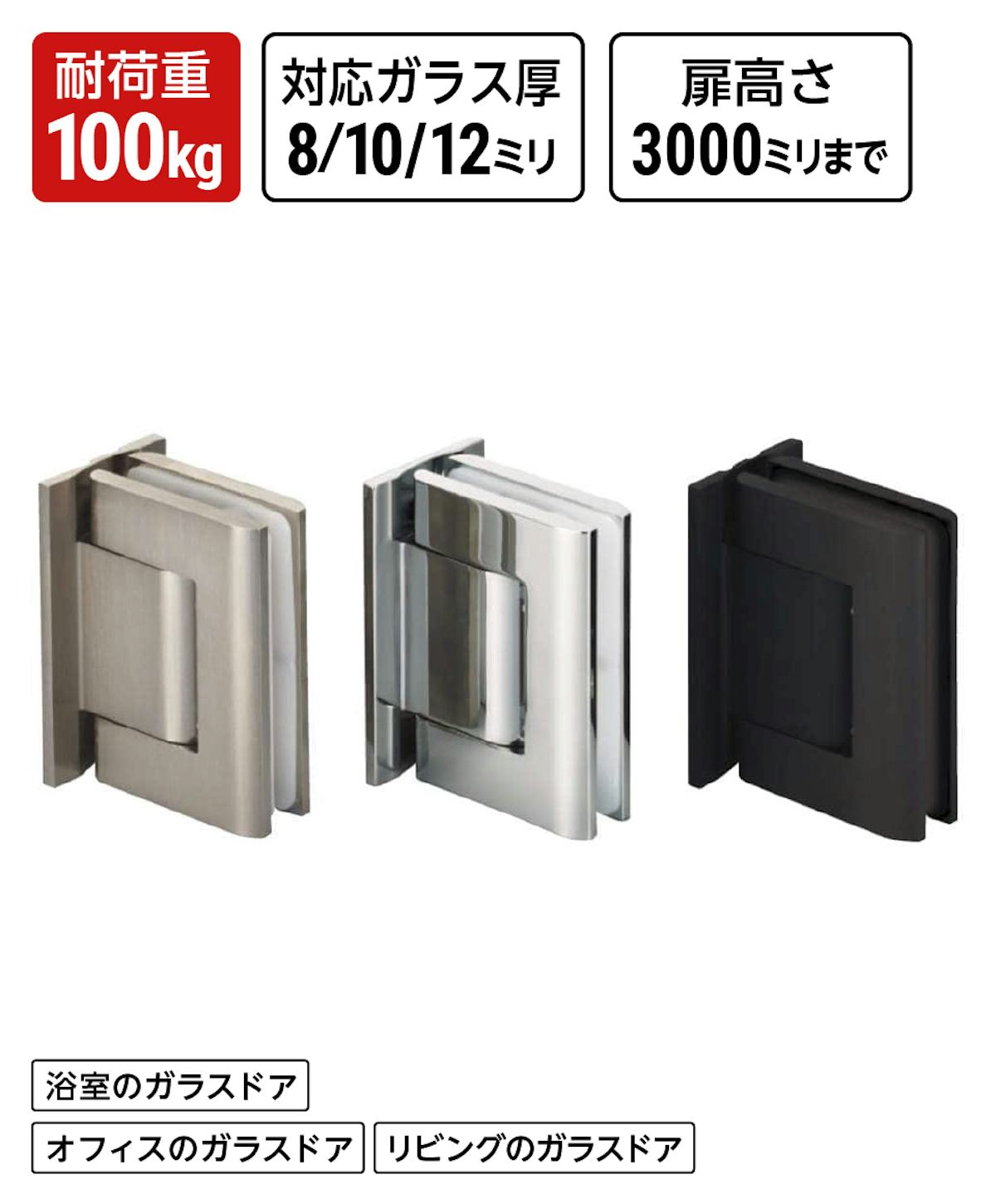

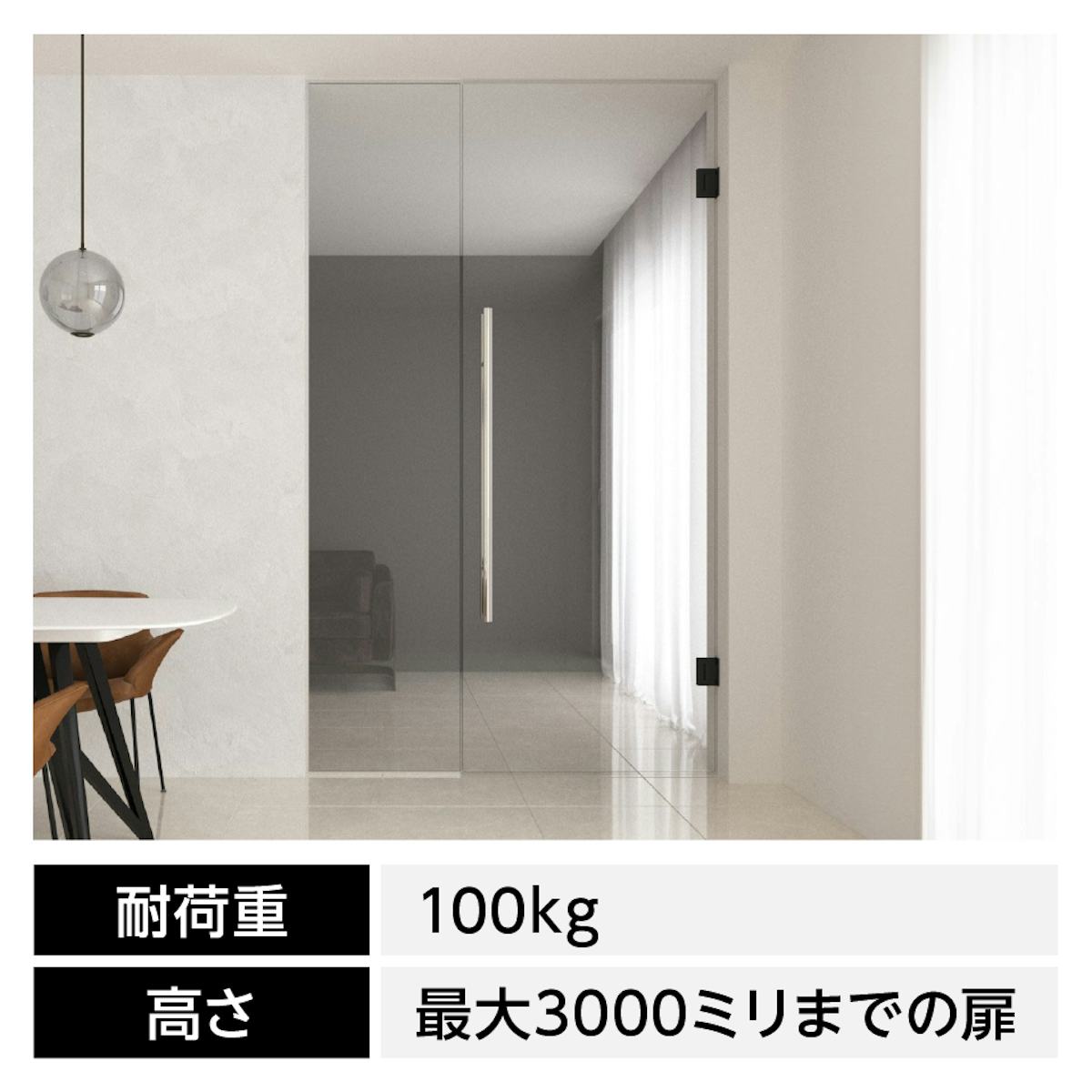

このガラスドア用ヒンジ【SM8010BTJC】は、重さ100kg、扉の高さ3000ミリ(ガラス厚12ミリを使用時)までのガラスドアの取り付けに使用できます。

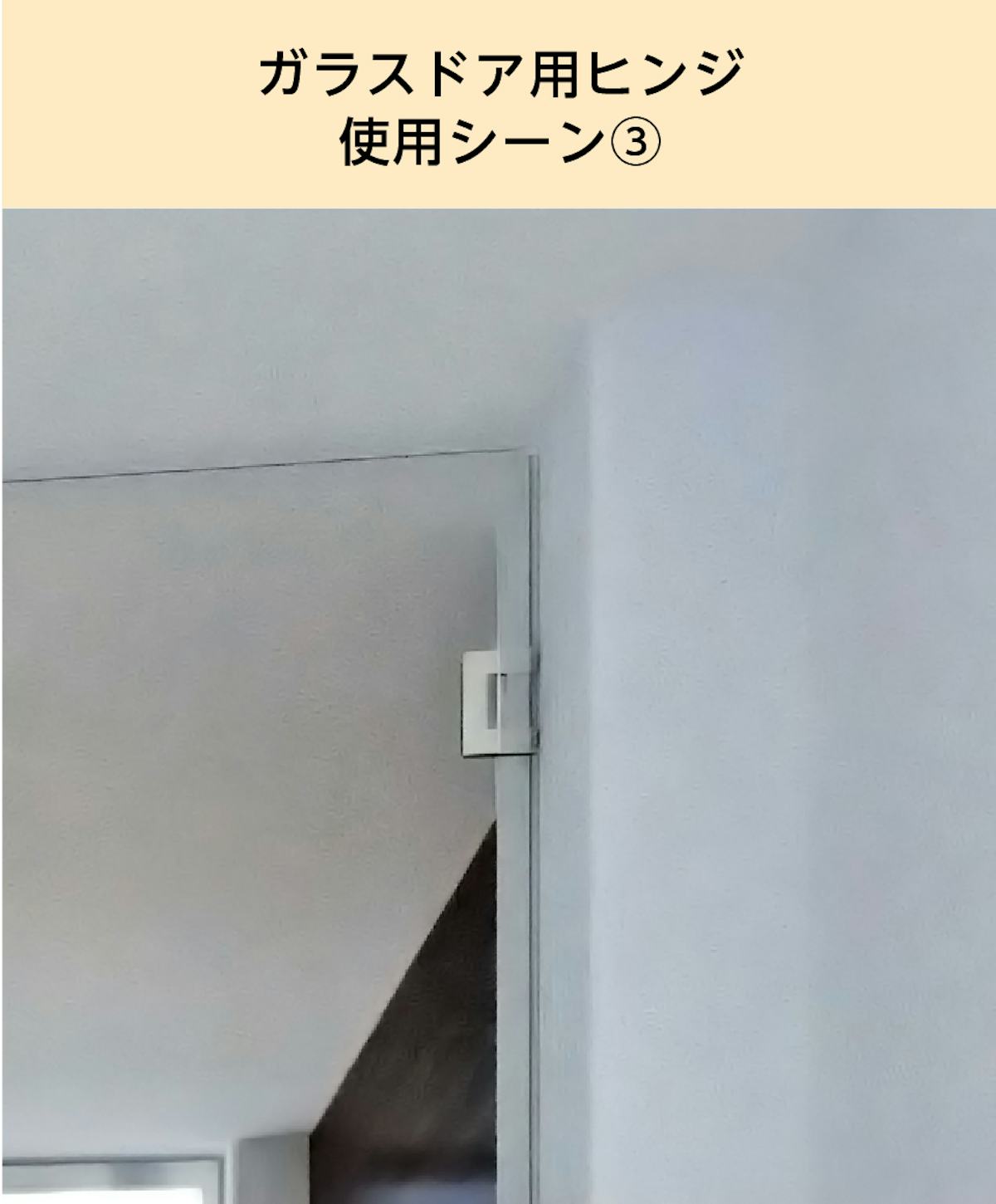

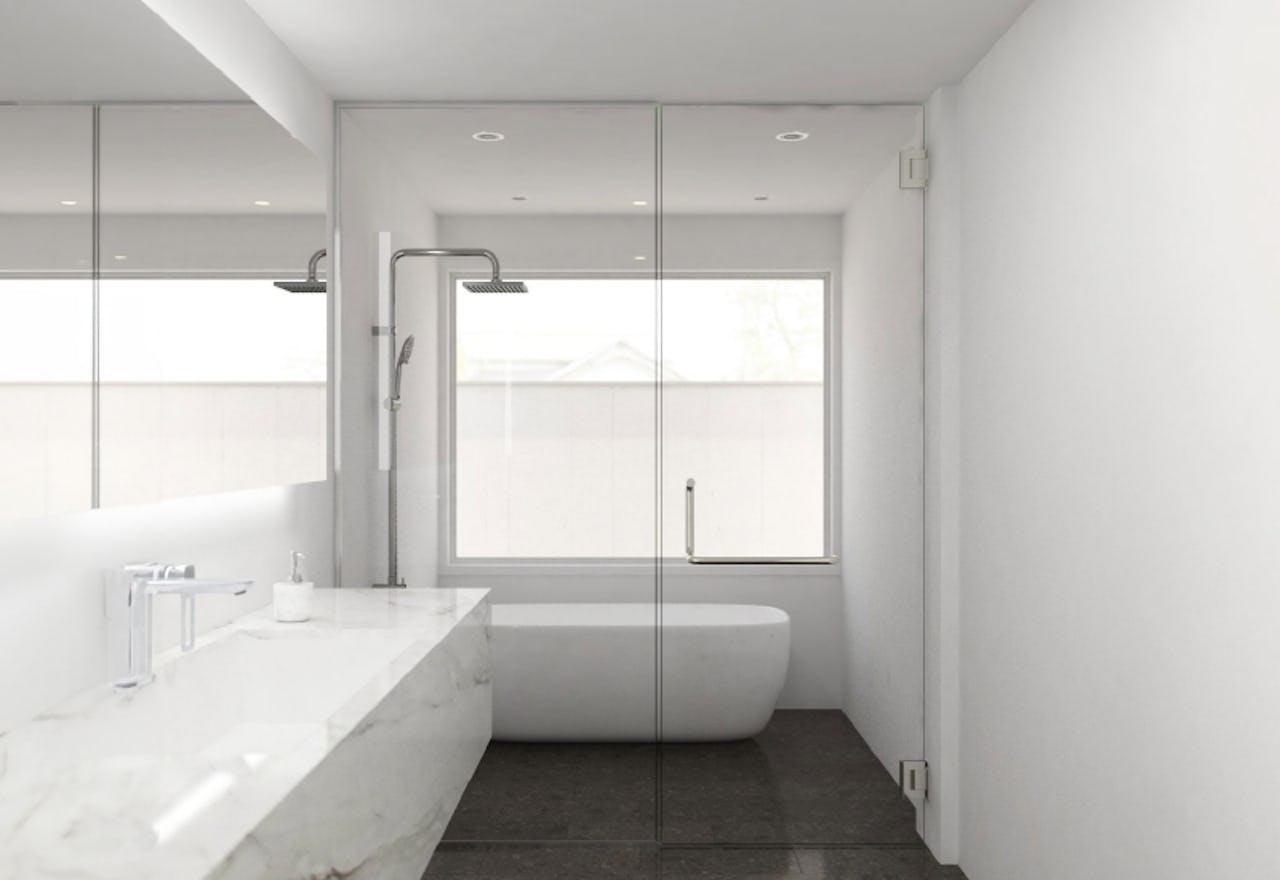

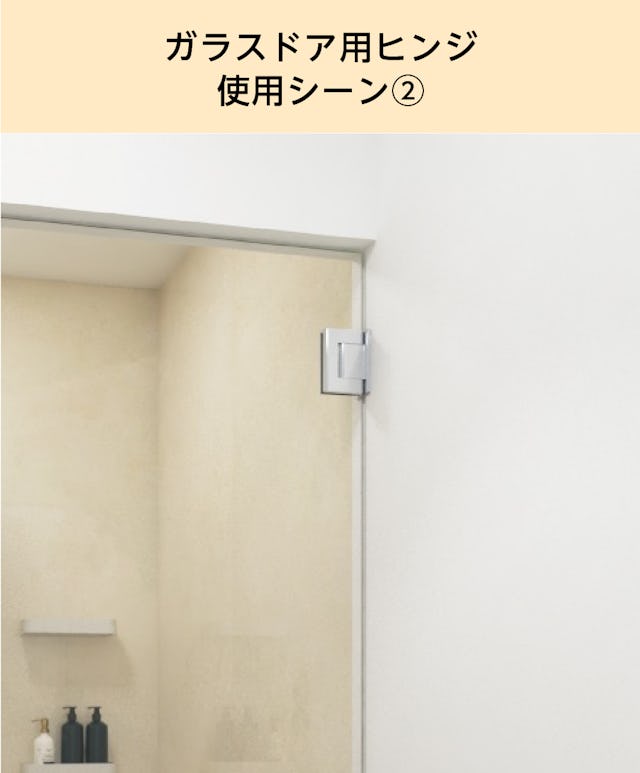

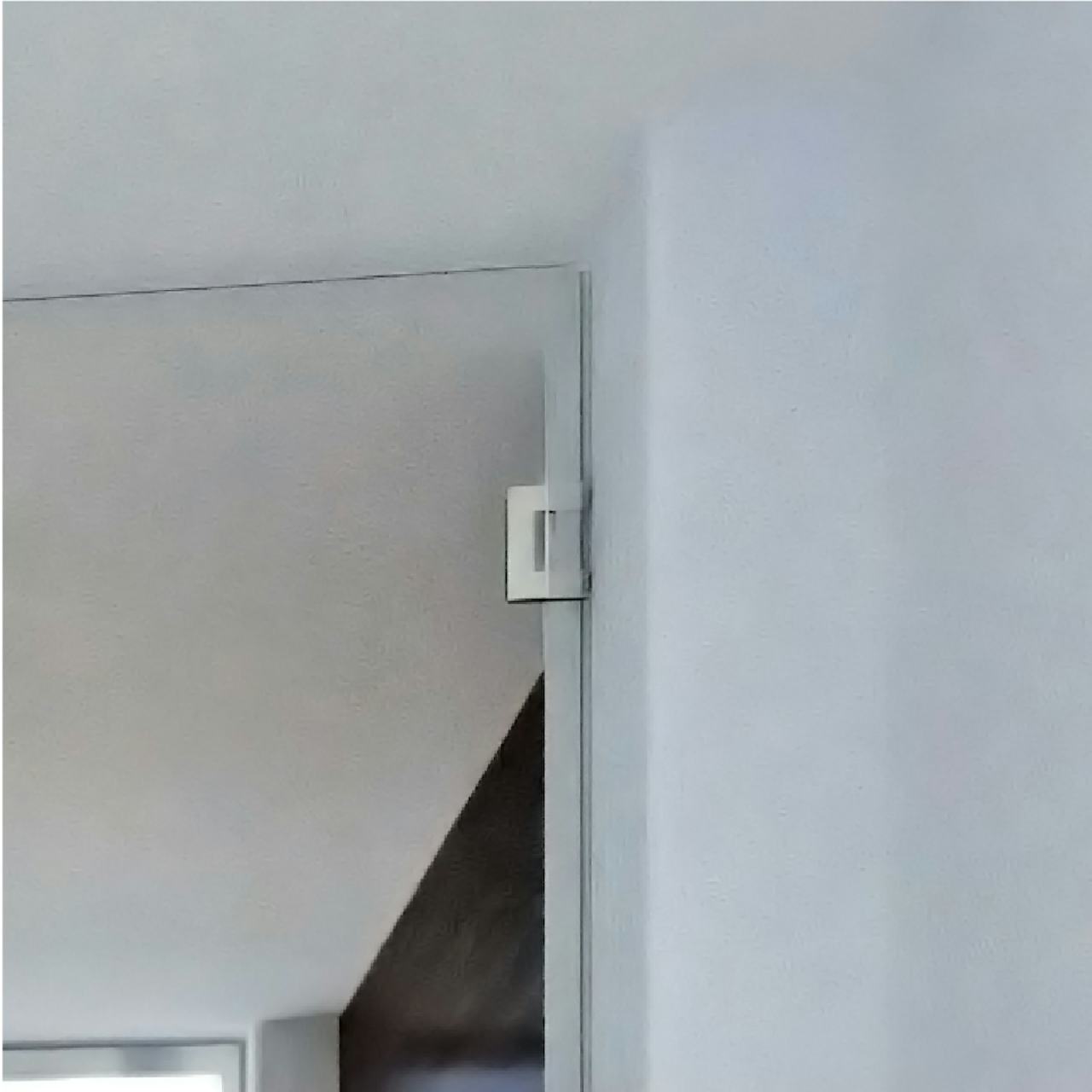

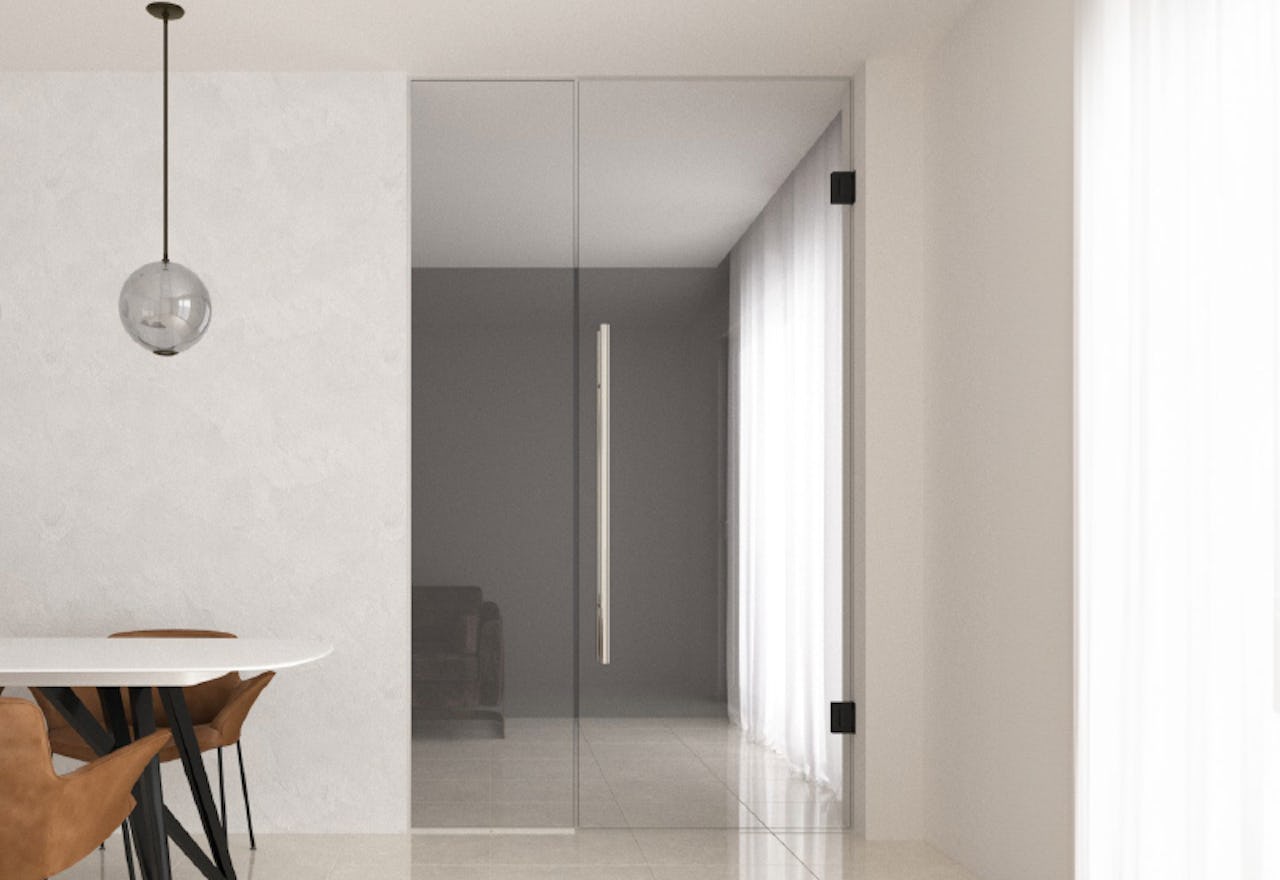

天井高まである大型のガラスドアを取り付けたいという方に選ばれています。

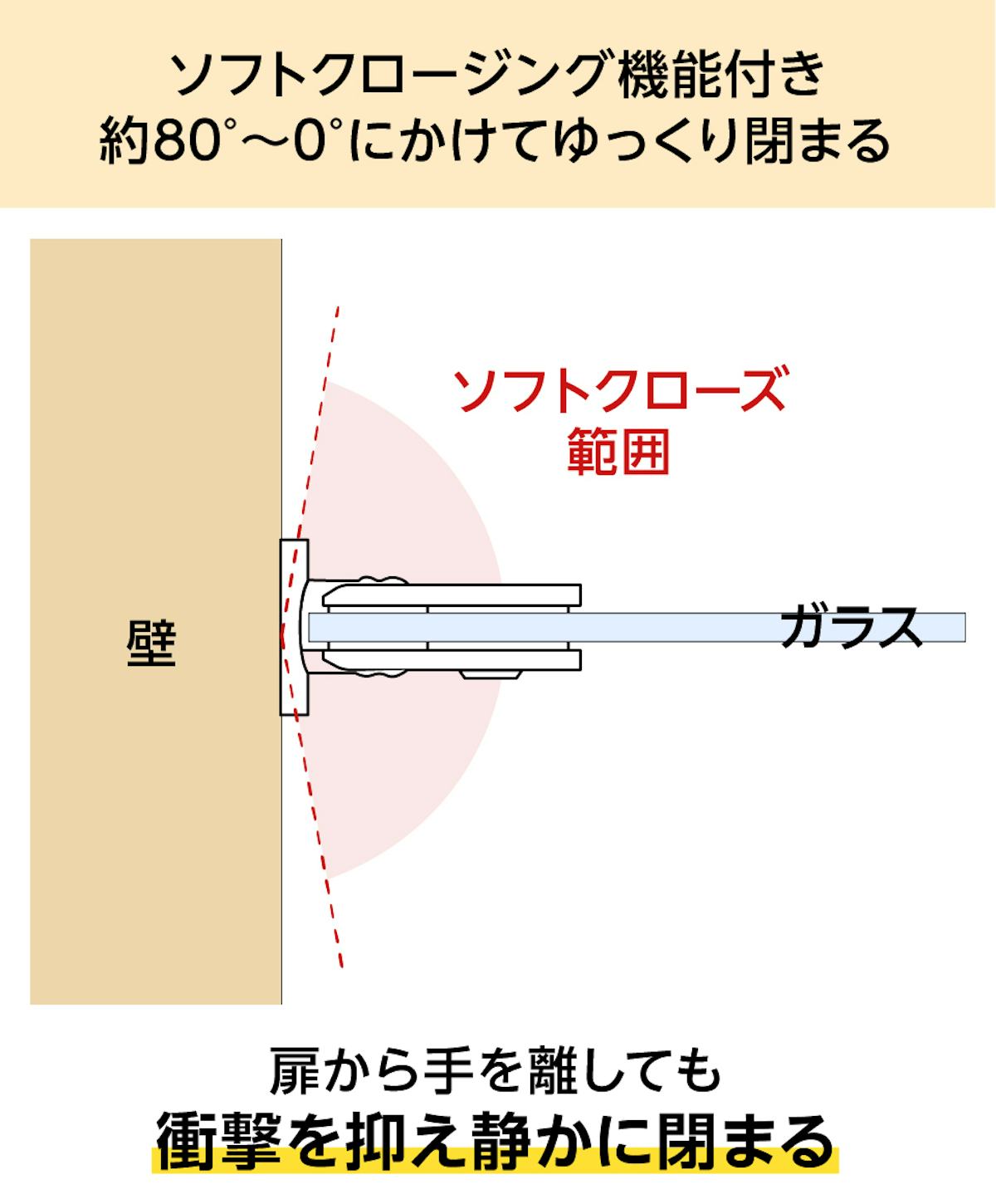

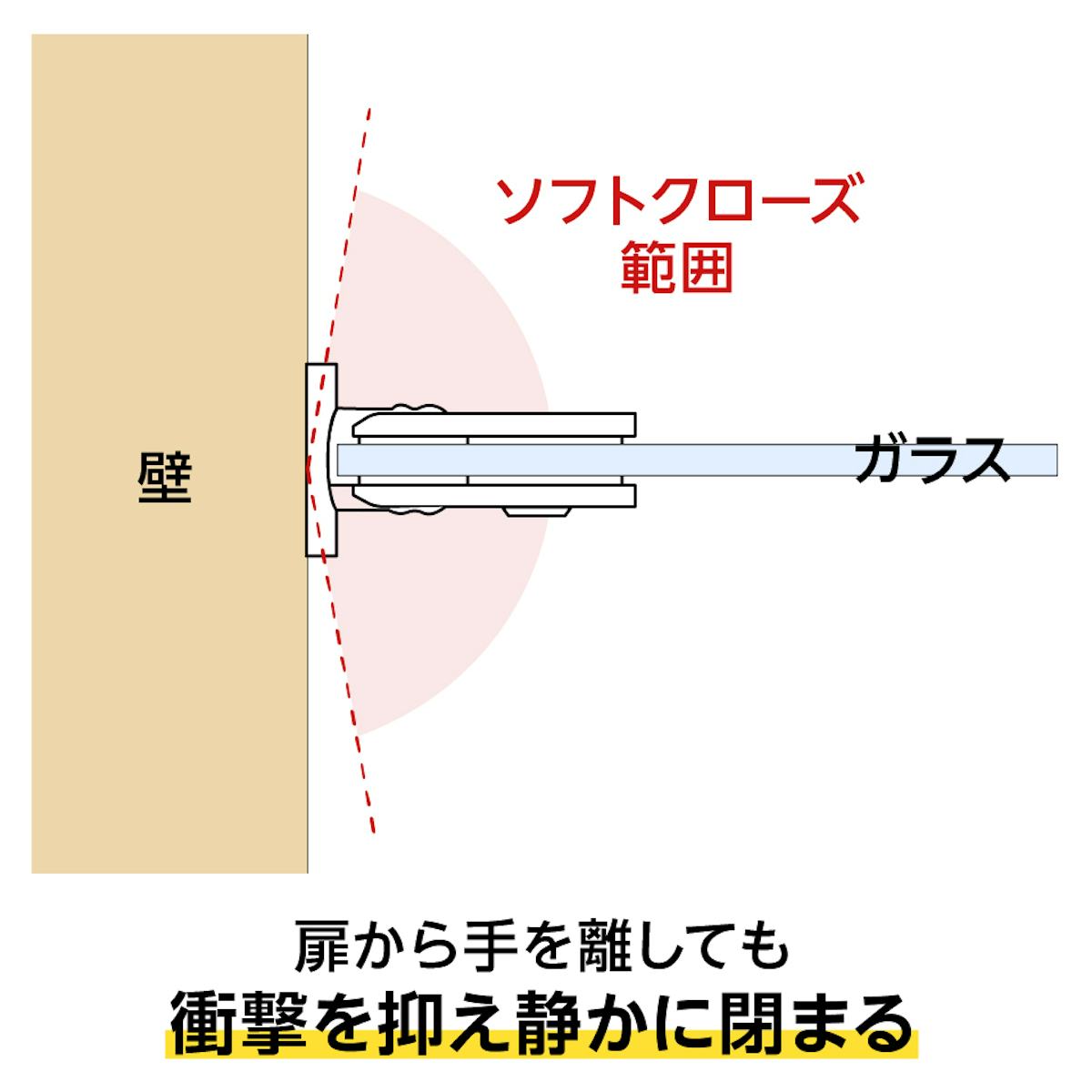

ガラスドア用ヒンジ【SM8010BTJC】には、衝撃を抑え静かに扉が閉まるソフトクロージング機能が付いています。扉を開けた約80°の位置から閉まる位置(0°)まで、ゆっくり閉じていきます。
ヒンジやガラスドアへの負荷を軽減し、長くお使いいただけます。

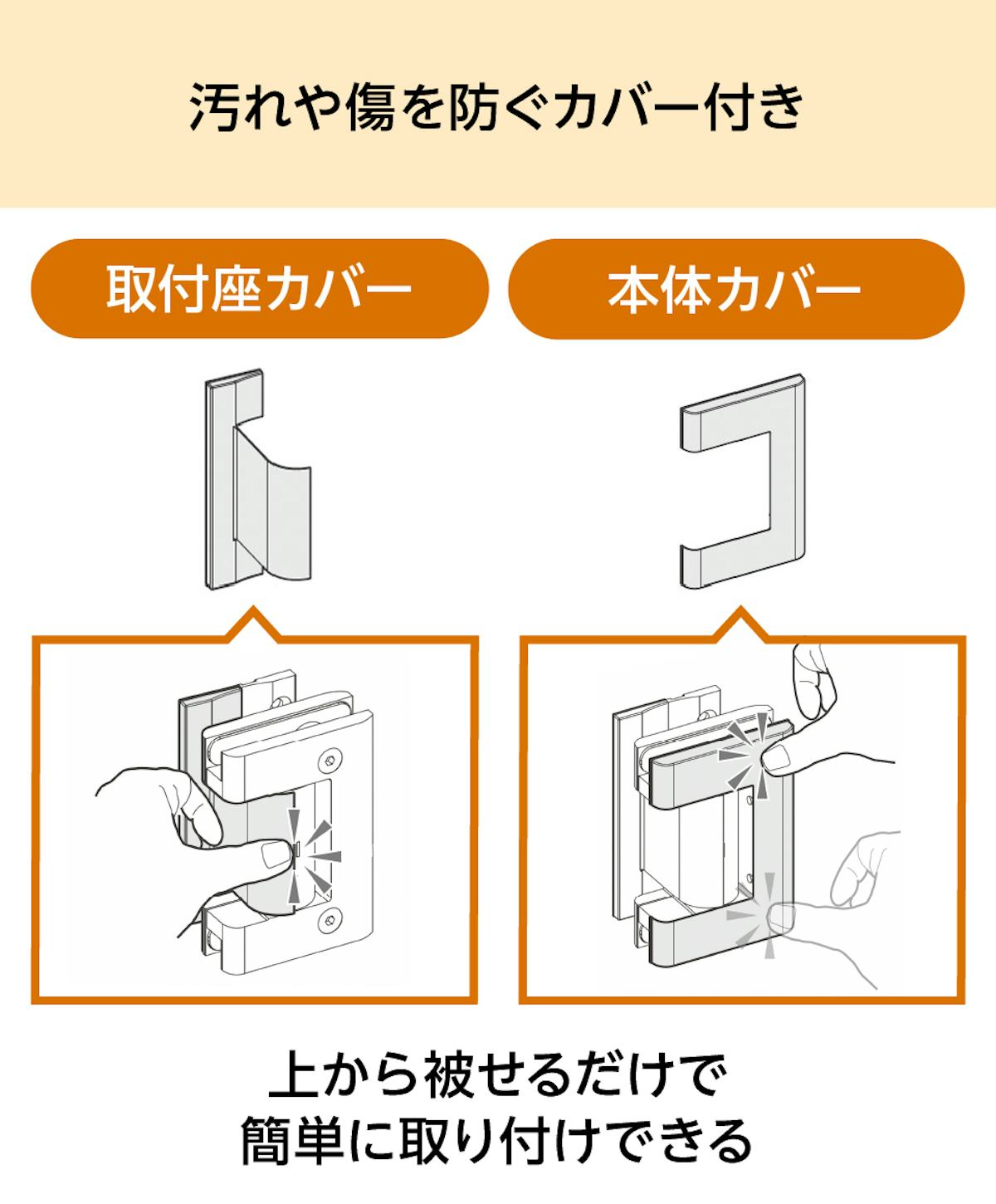

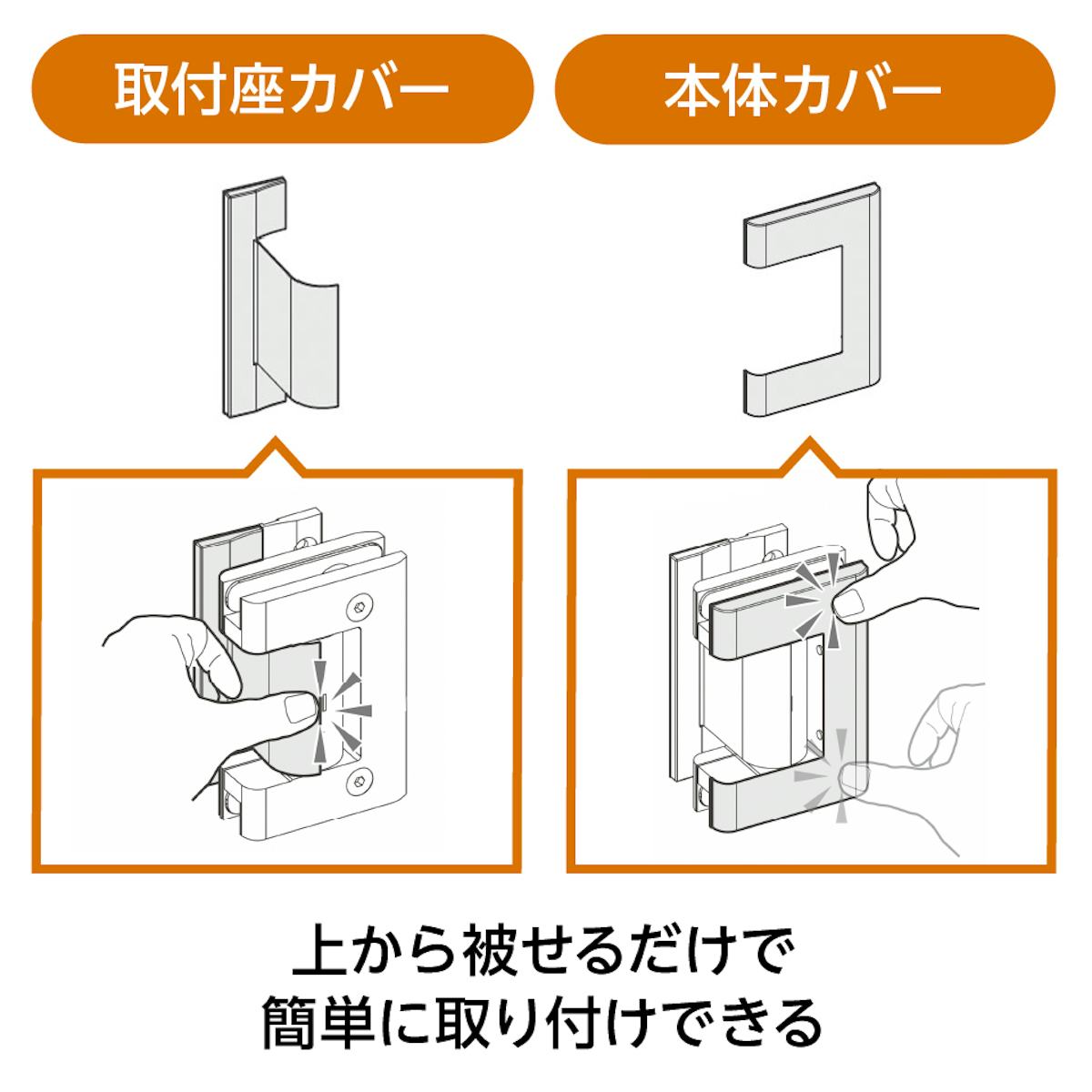

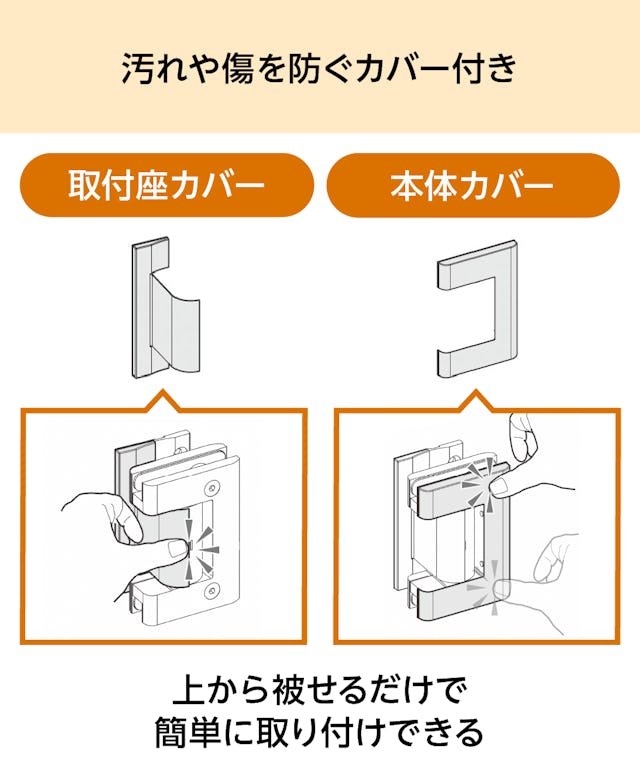

丁番を覆うカバーが付属します。ステンレス製でサビにくく汚れが付きにくいので、掃除の頻度も抑えられ、メンテナンス性に優れています。

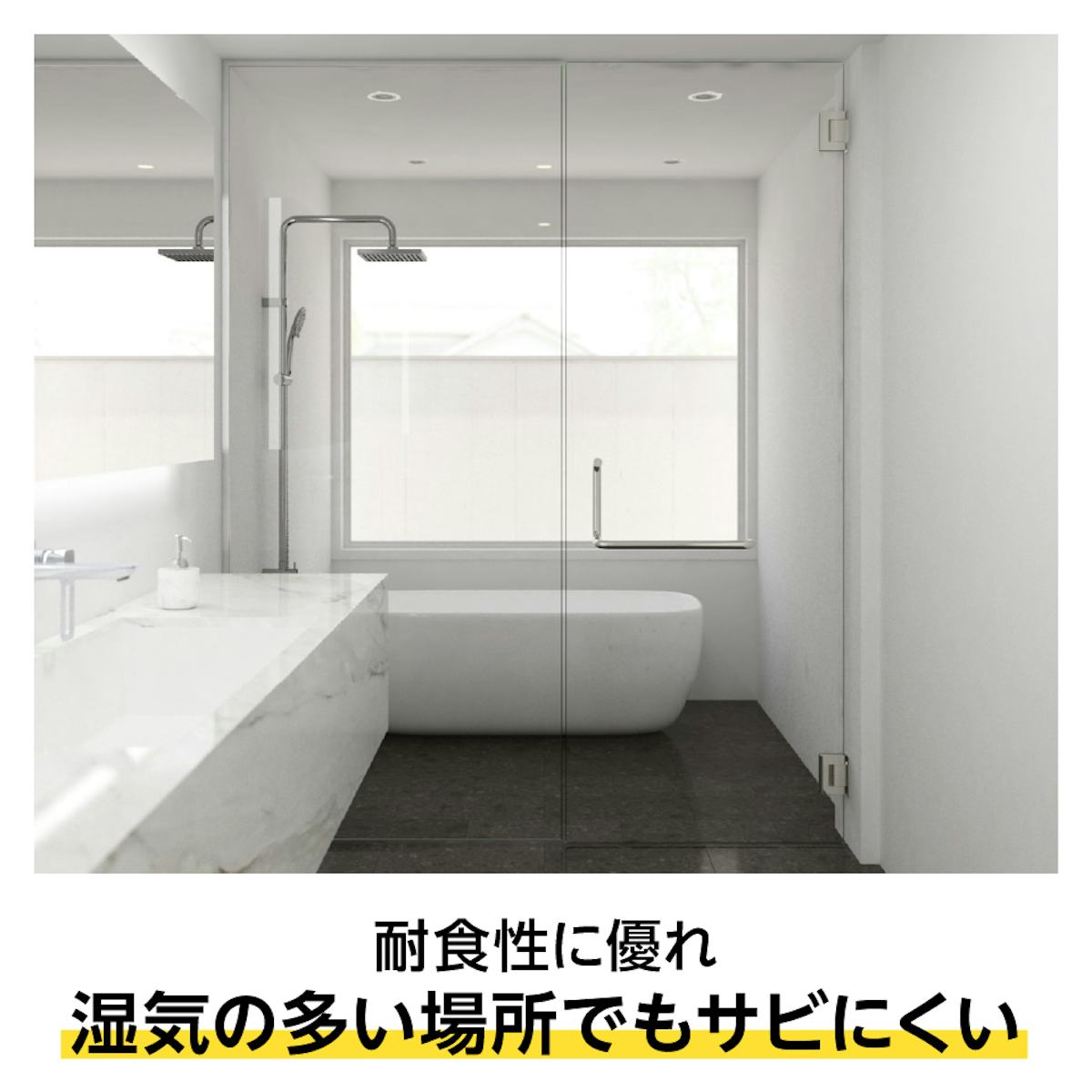

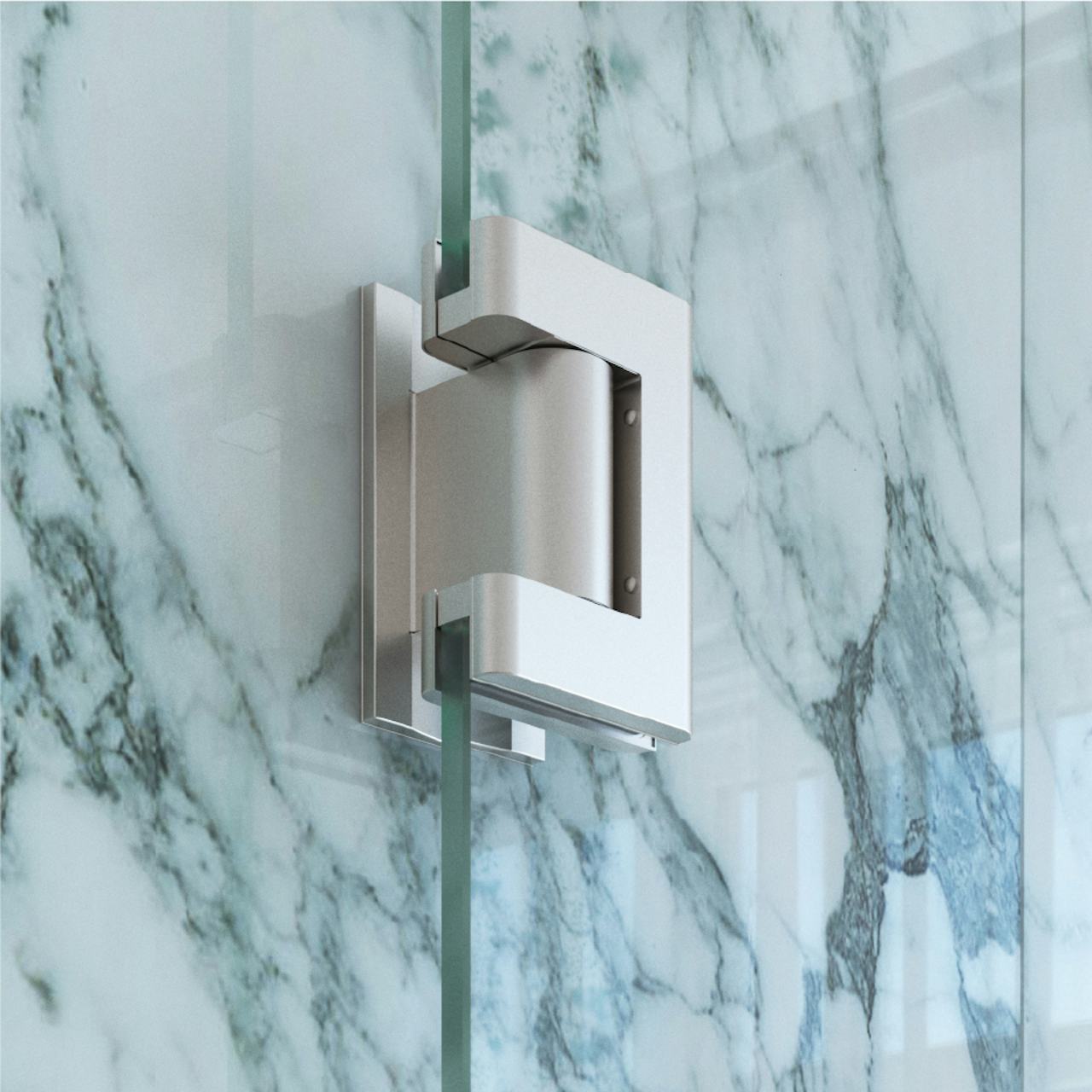

ガラスドア用ヒンジ【SM8010BTJC】は、耐食性に優れ、湿気の多い場所でもサビにくい素材(丁番本体：アルミニウム合金、カバー：ステンレス鋼)を使用しています。

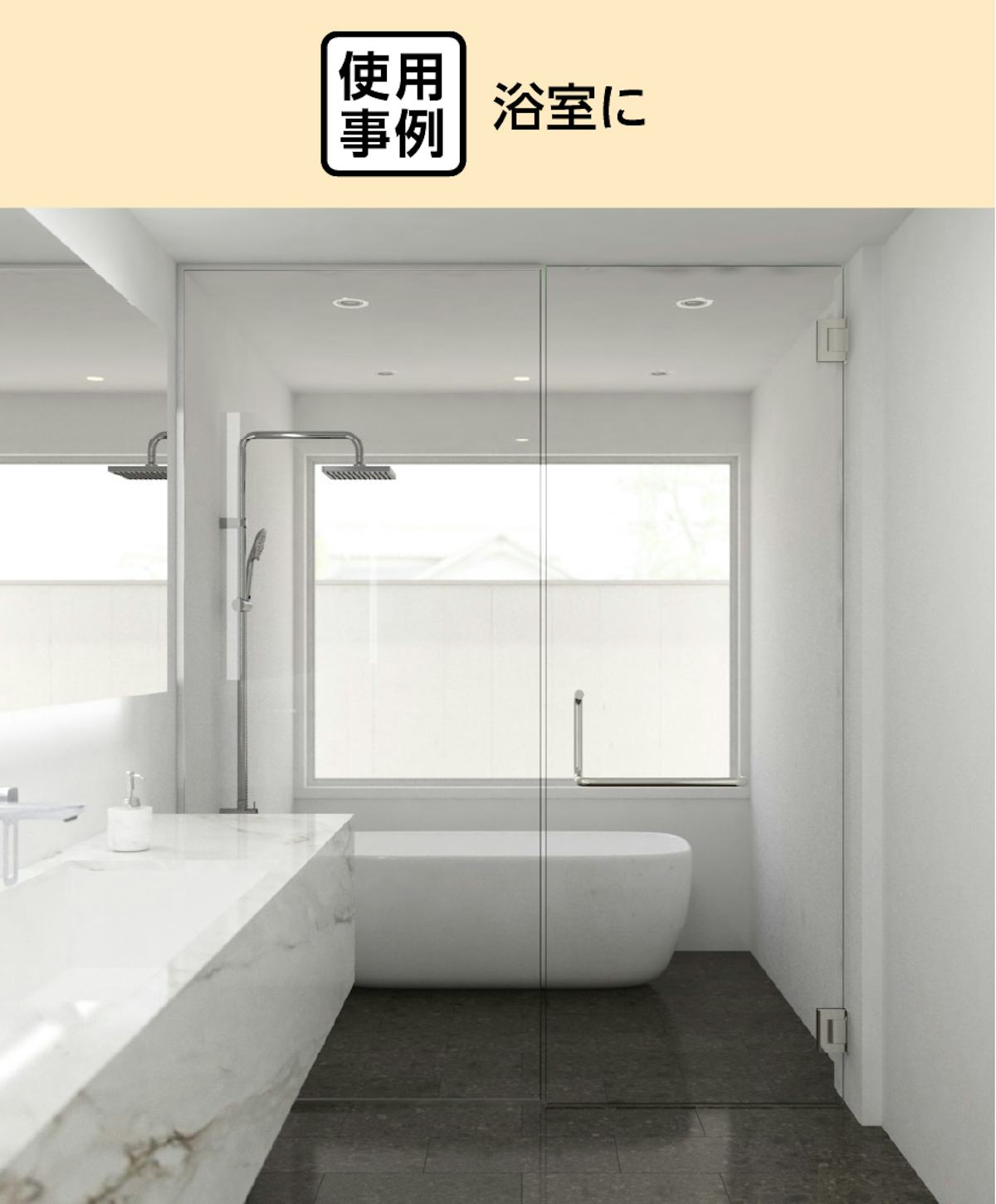

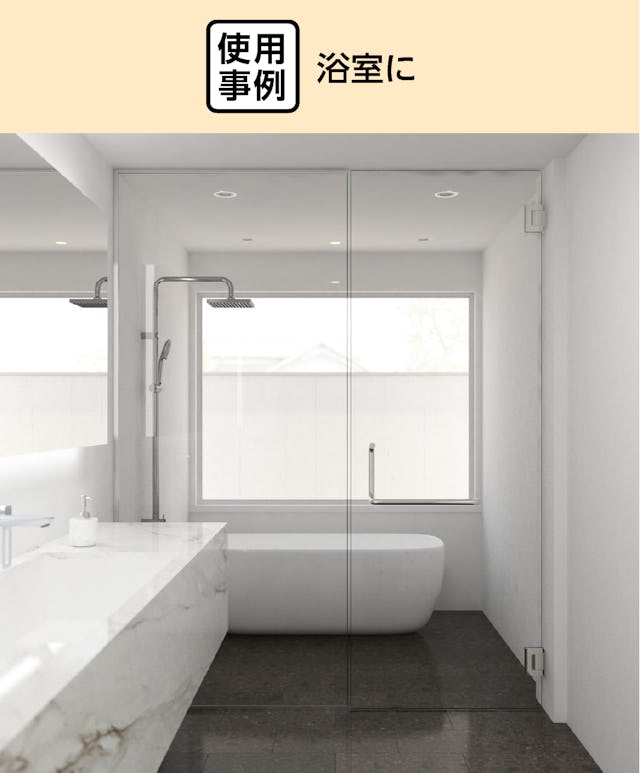

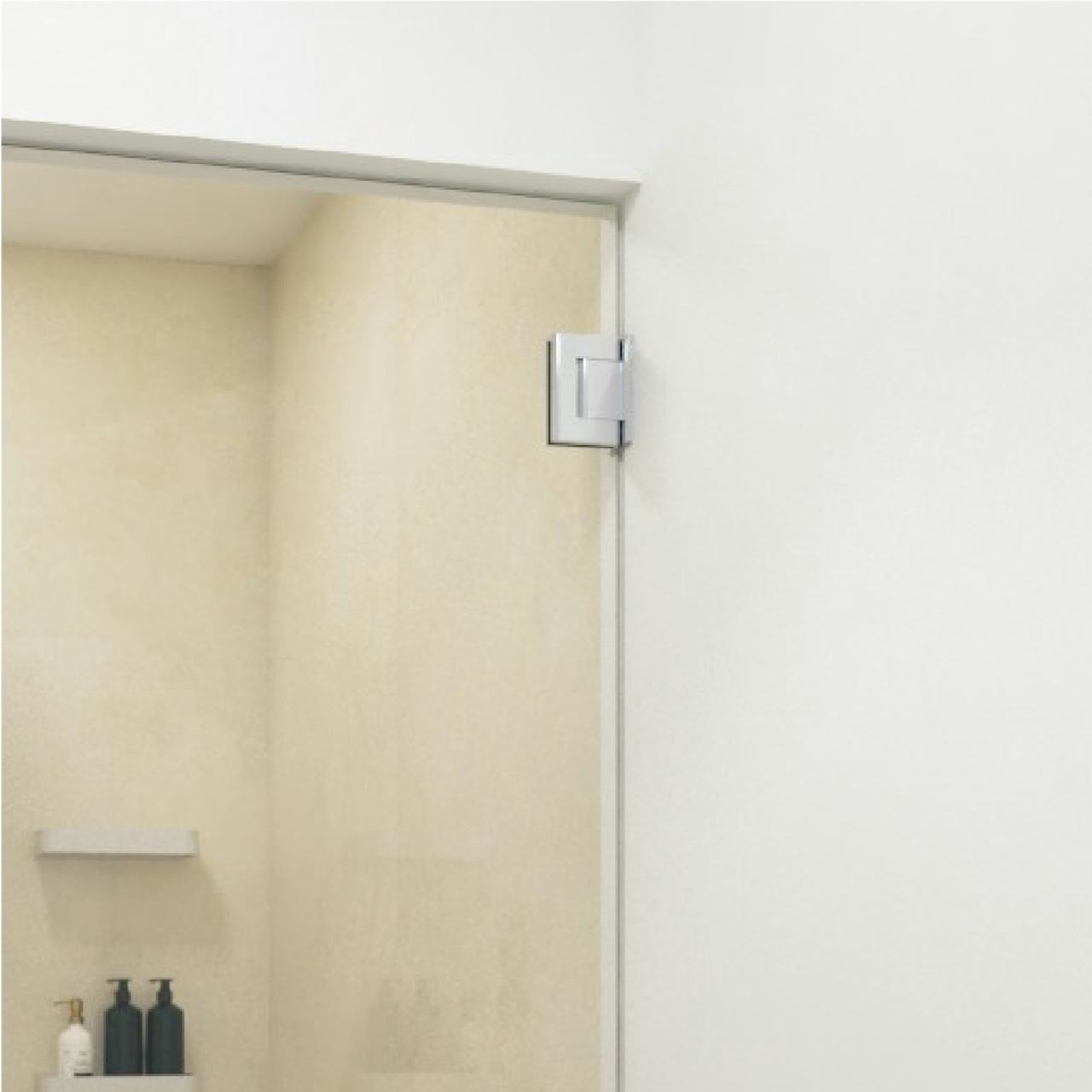

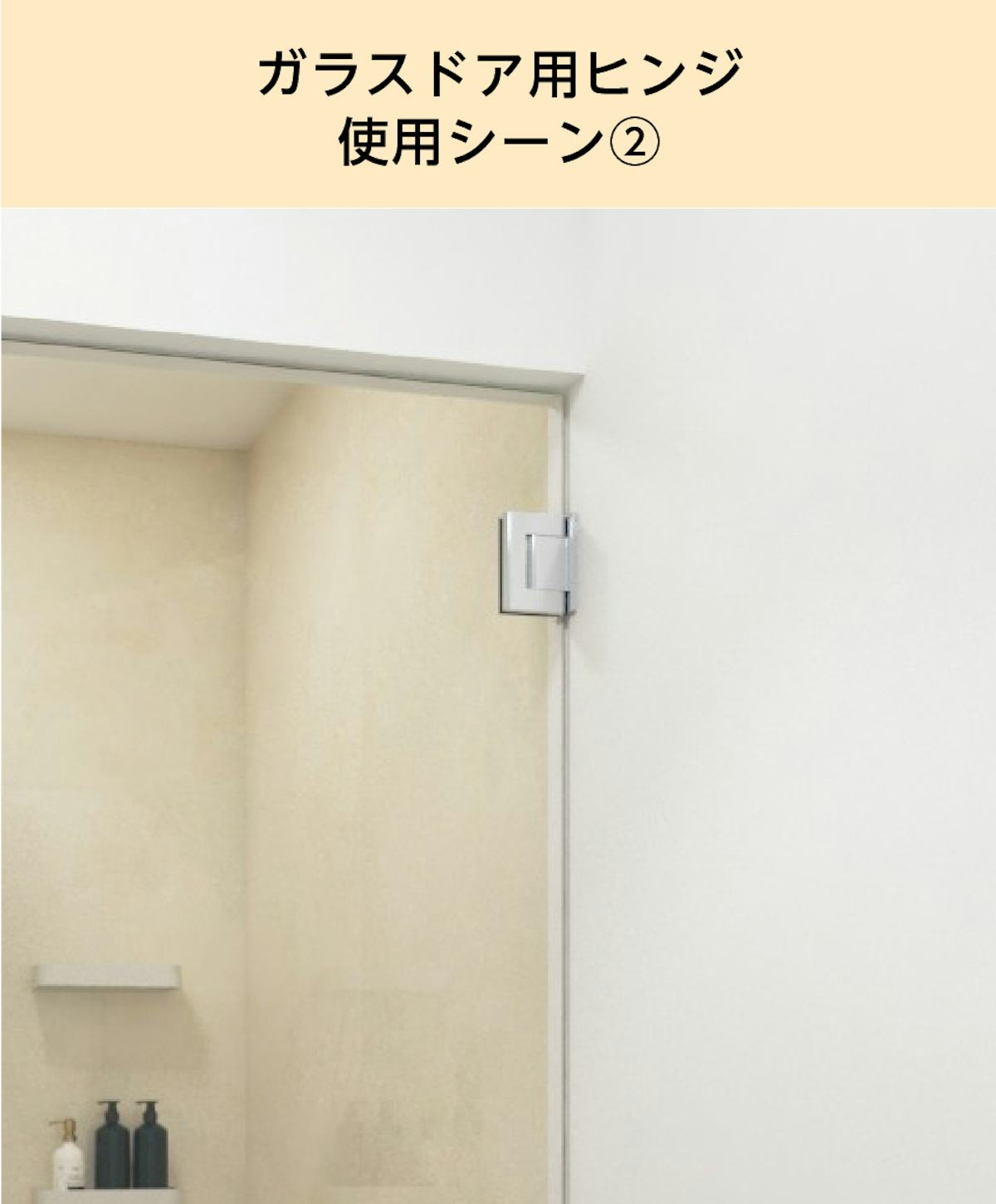

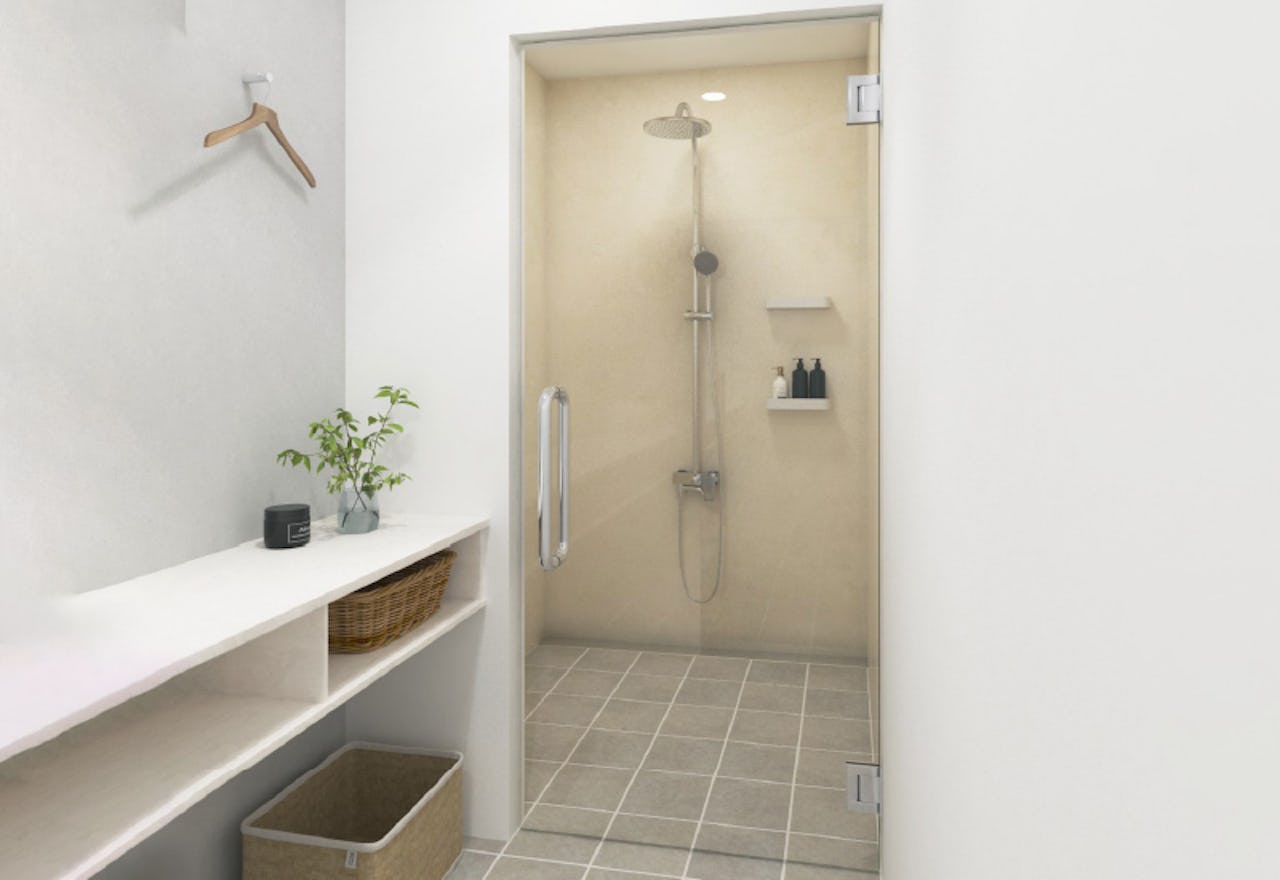

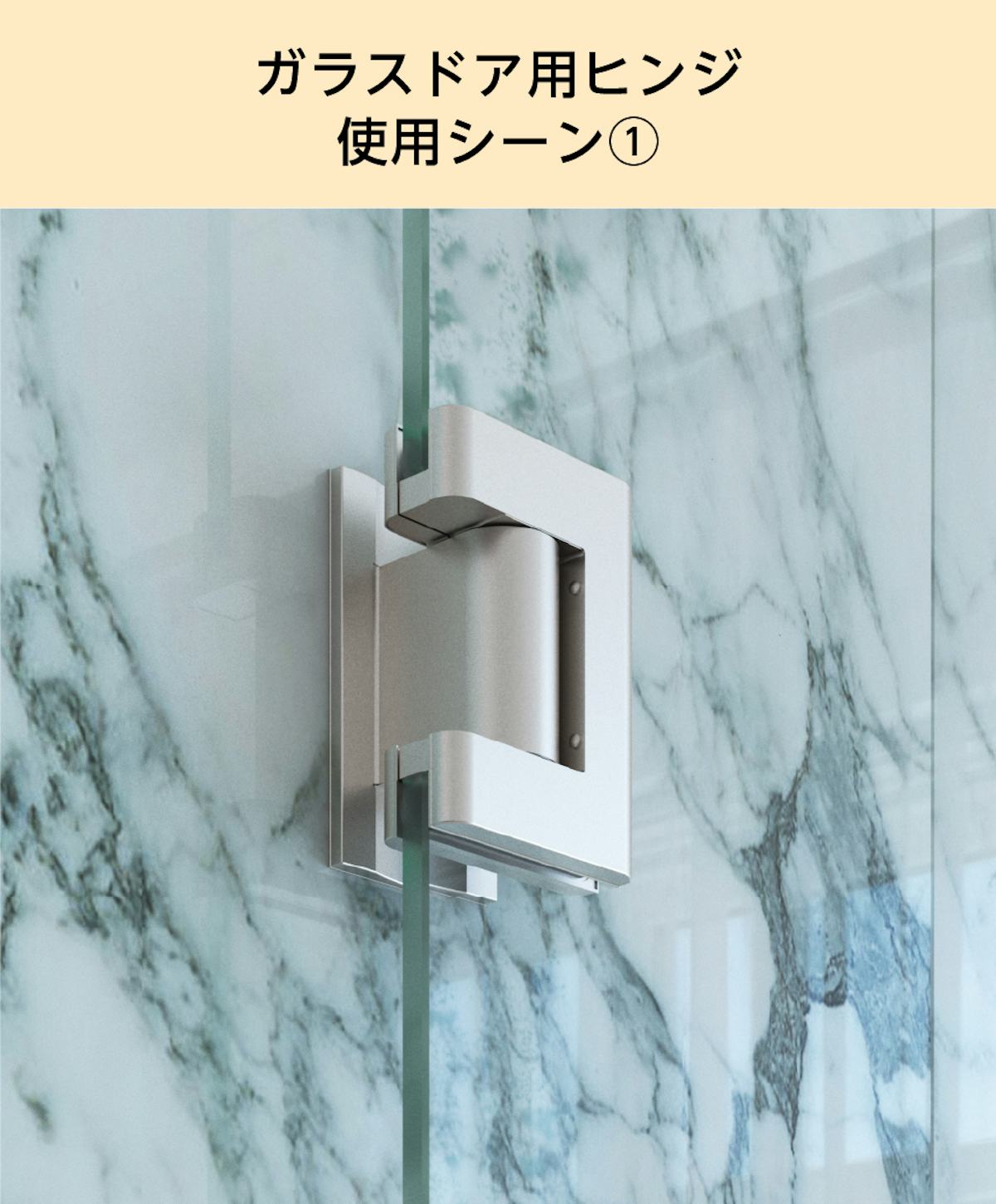

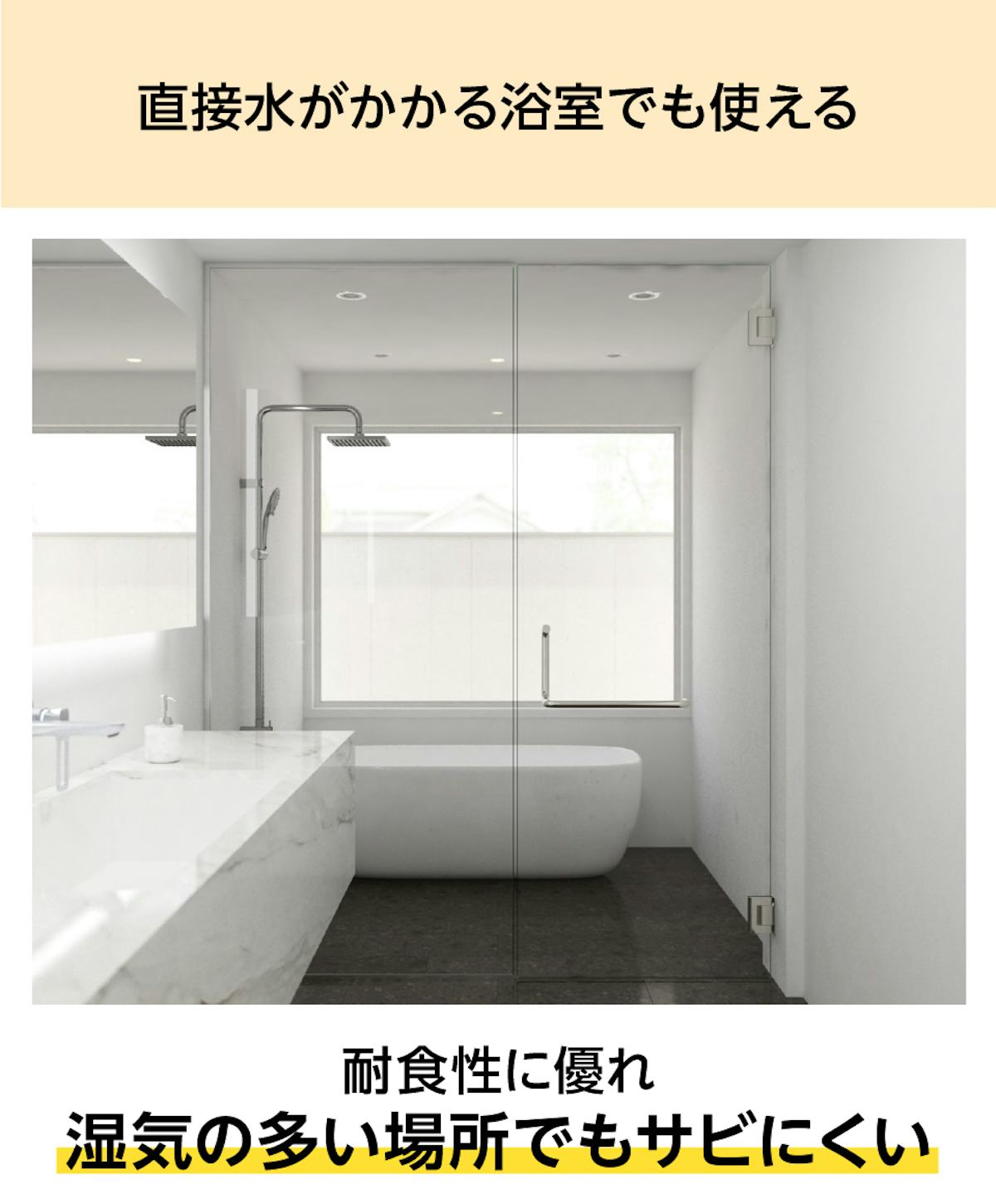

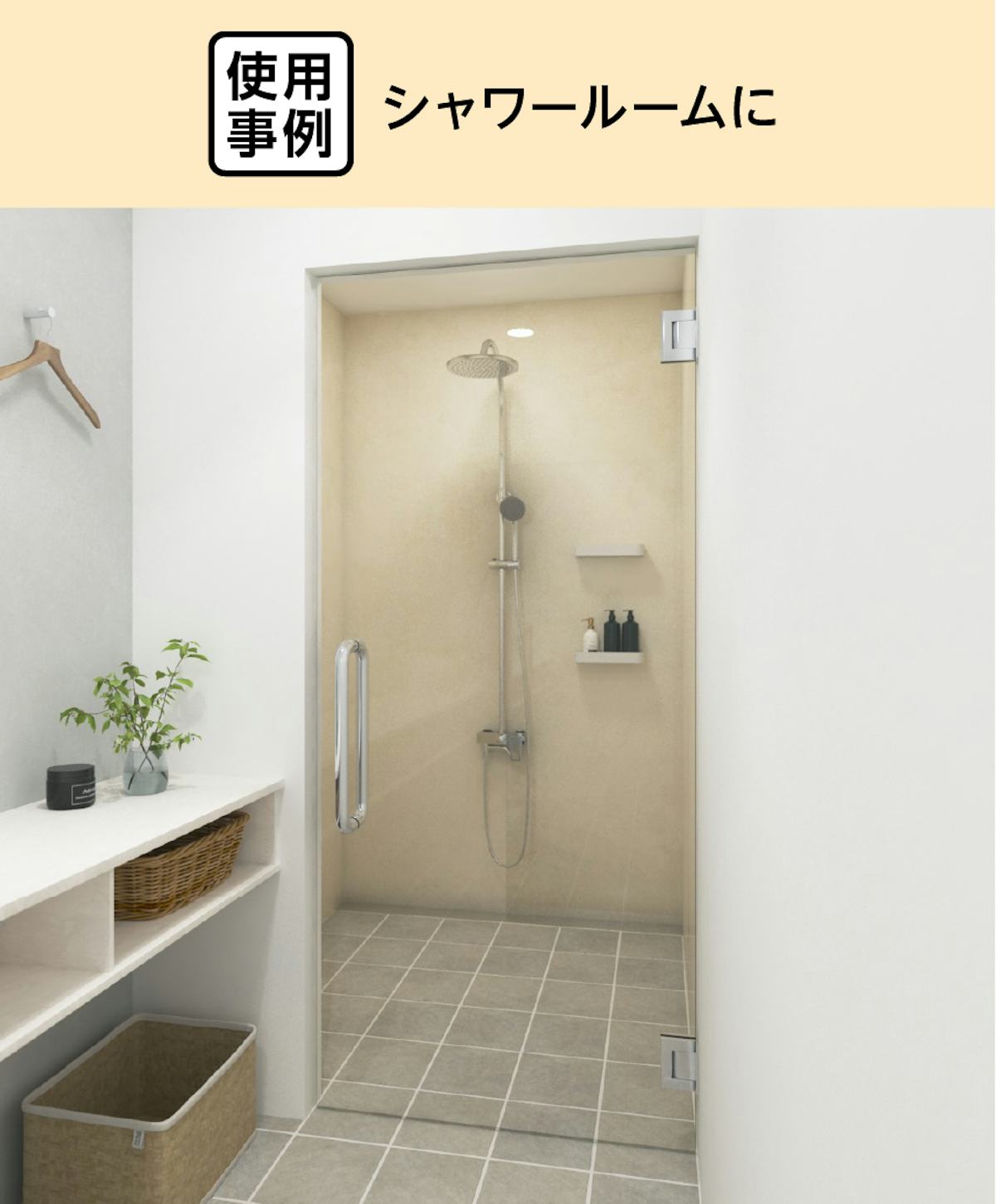

そのため、直接水のかかる浴室、シャワーブースなどの水回りでもご使用いただけます。

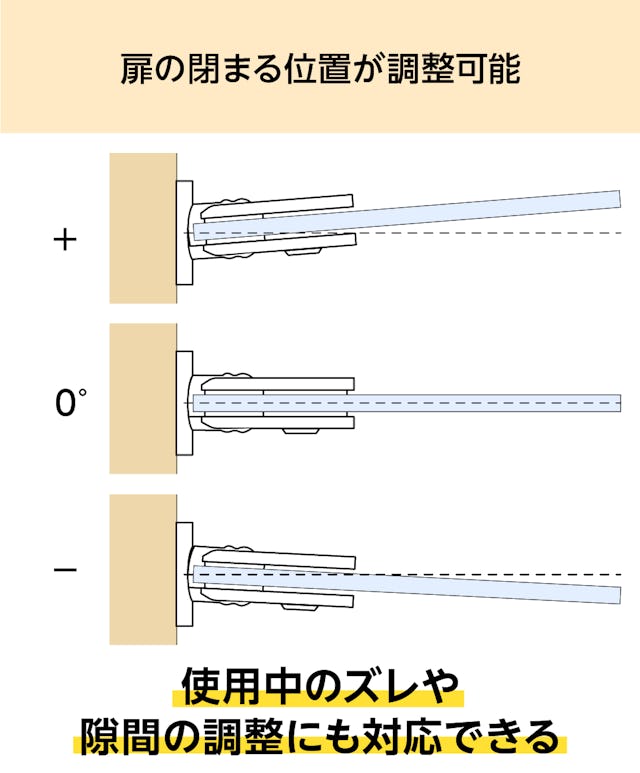

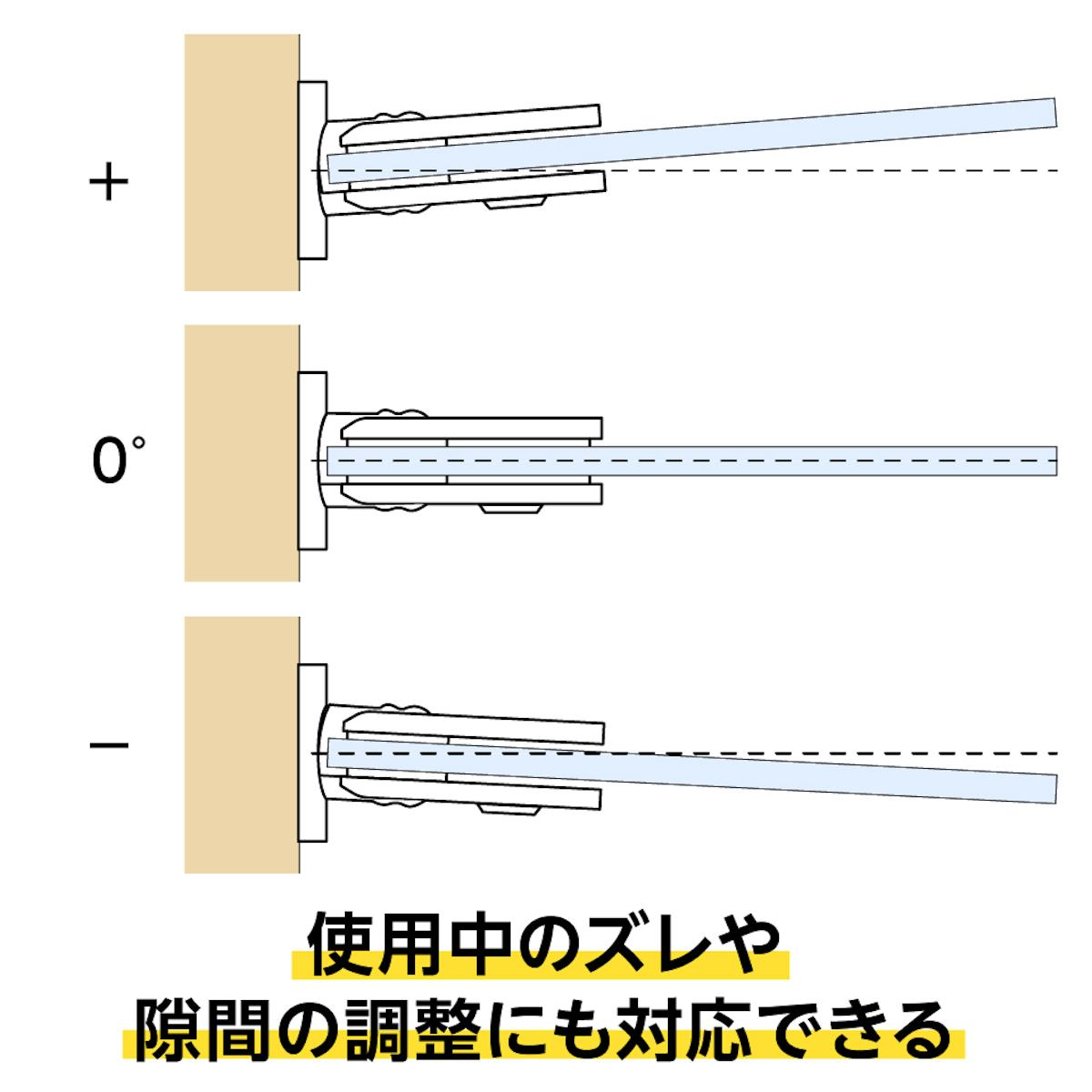

ガラスドア用ヒンジ【SM8010BTJC】は、扉の閉まり位置の調整が可能です。
建物の歪みによってできた隙間や使用していくうちに生じるズレなどを、ヒンジで調整できるため、長く快適にお使いいただけます。

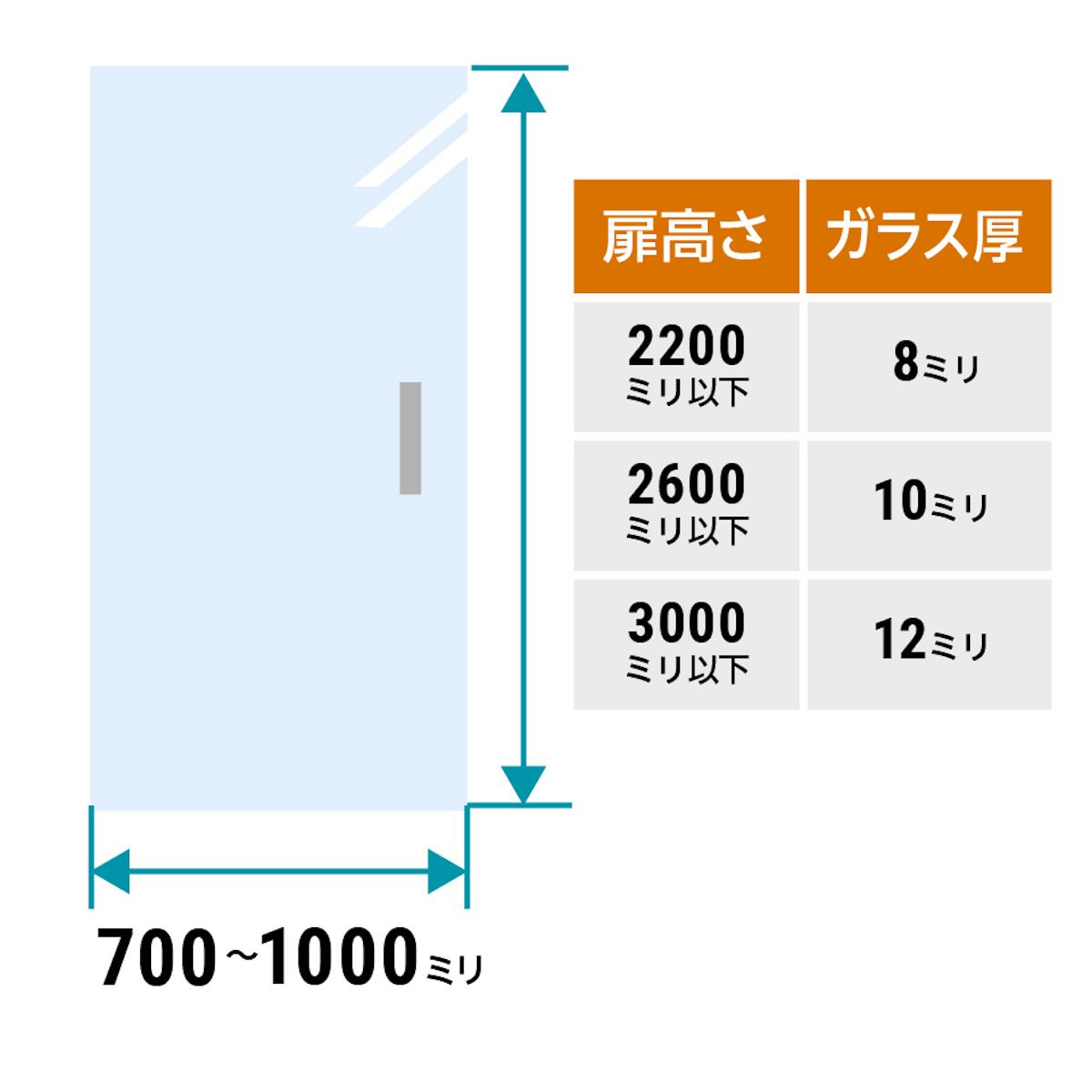

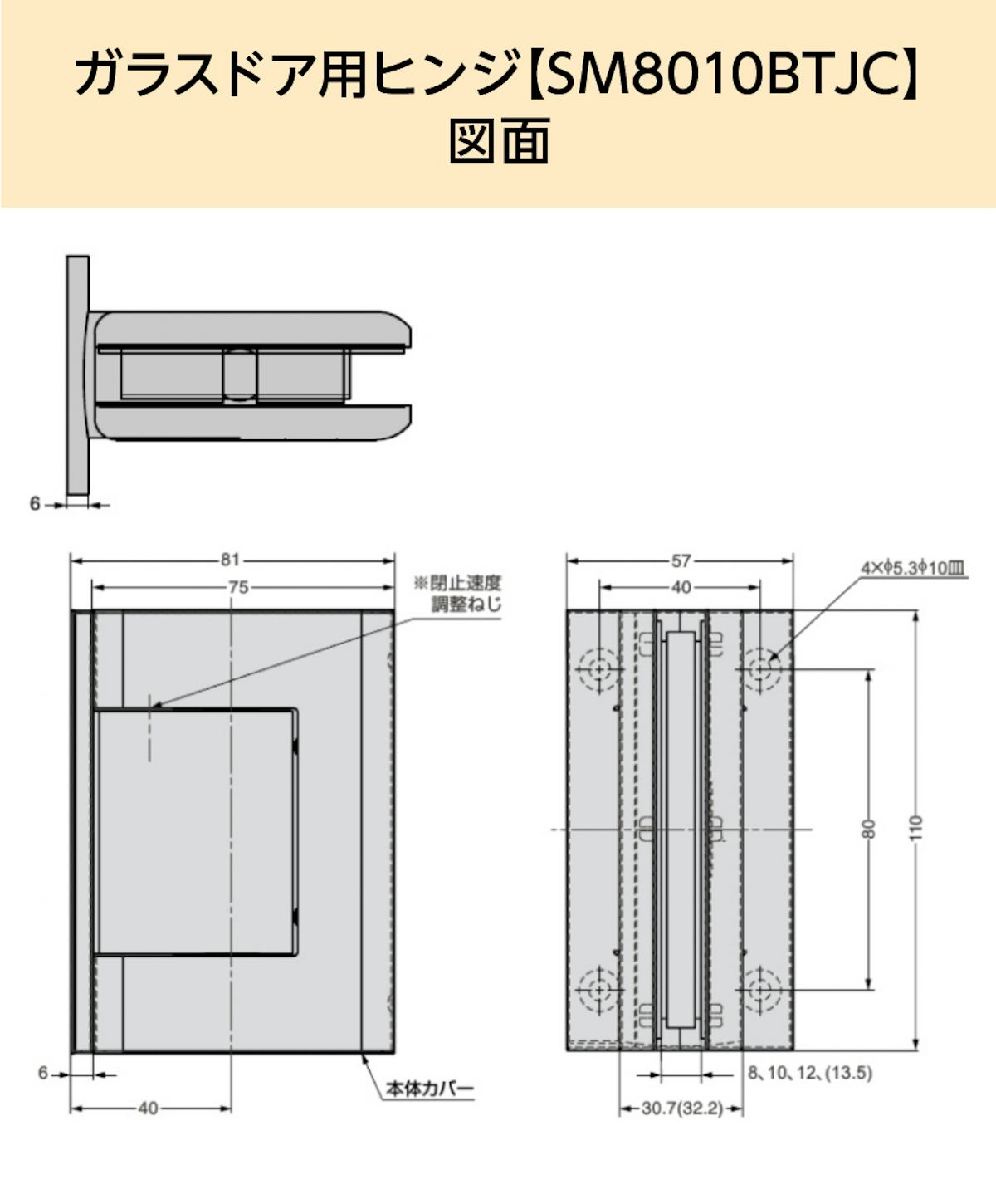

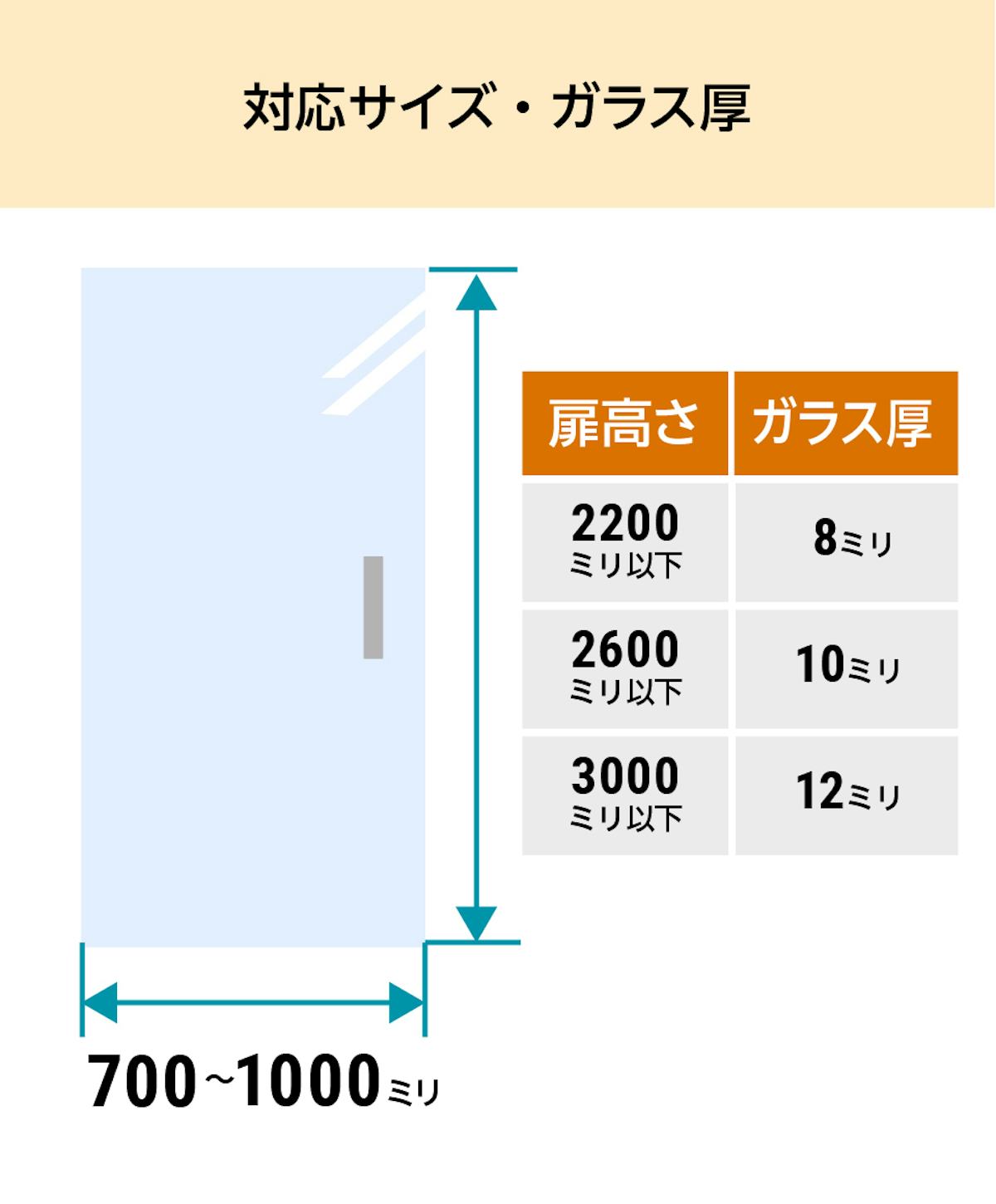

ガラスドア用ヒンジ【SM8010BTJC】は、幅1000ミリ、高さ3000ミリまでのガラス扉に対応しています。
扉の高さに応じて必要なガラス厚も異なります。ガラスサイズや厚みの決め方に不安がある場合は、お気軽にご相談ください。
※耐荷重(100kg)を超えないようにご注意ください。

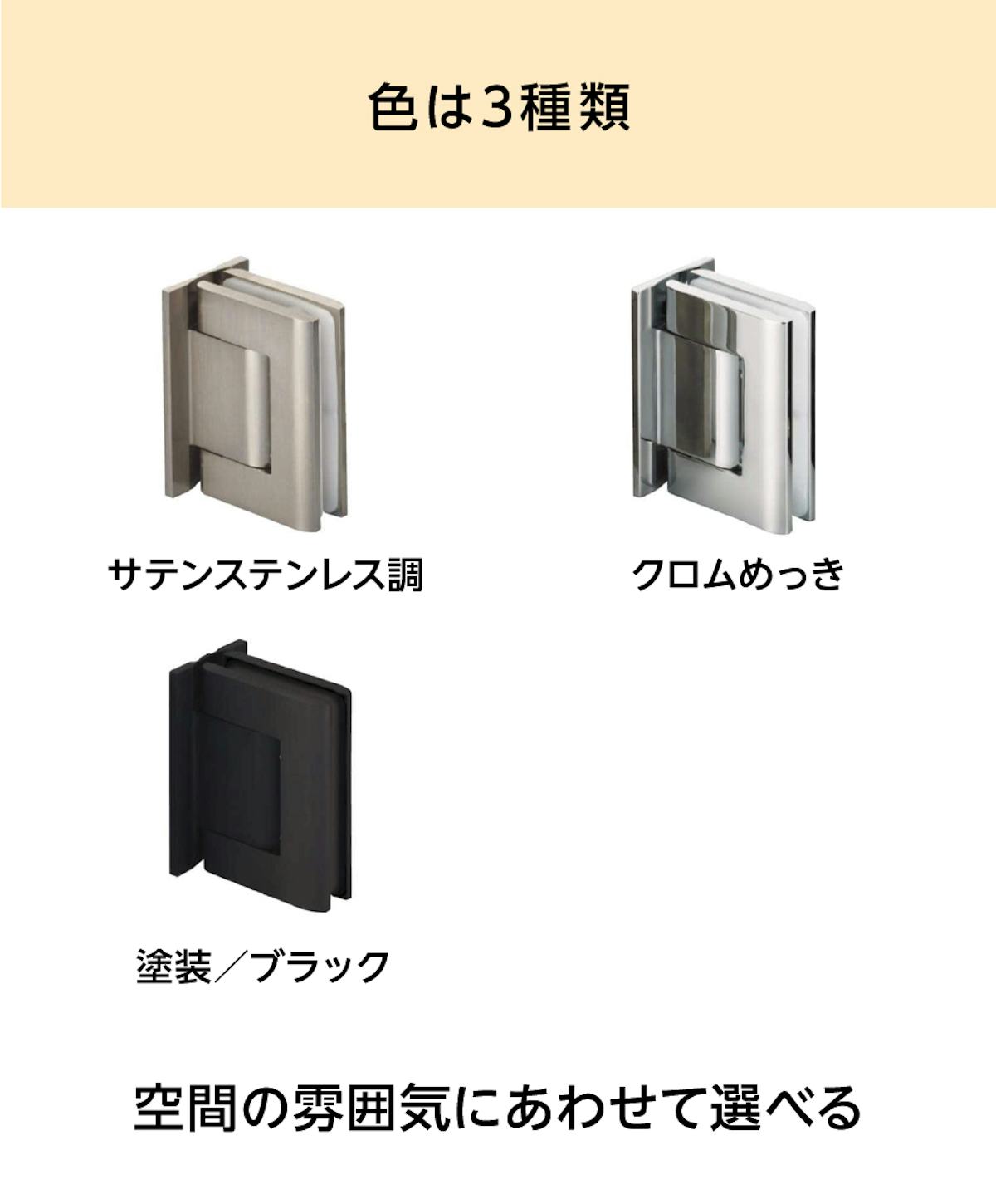

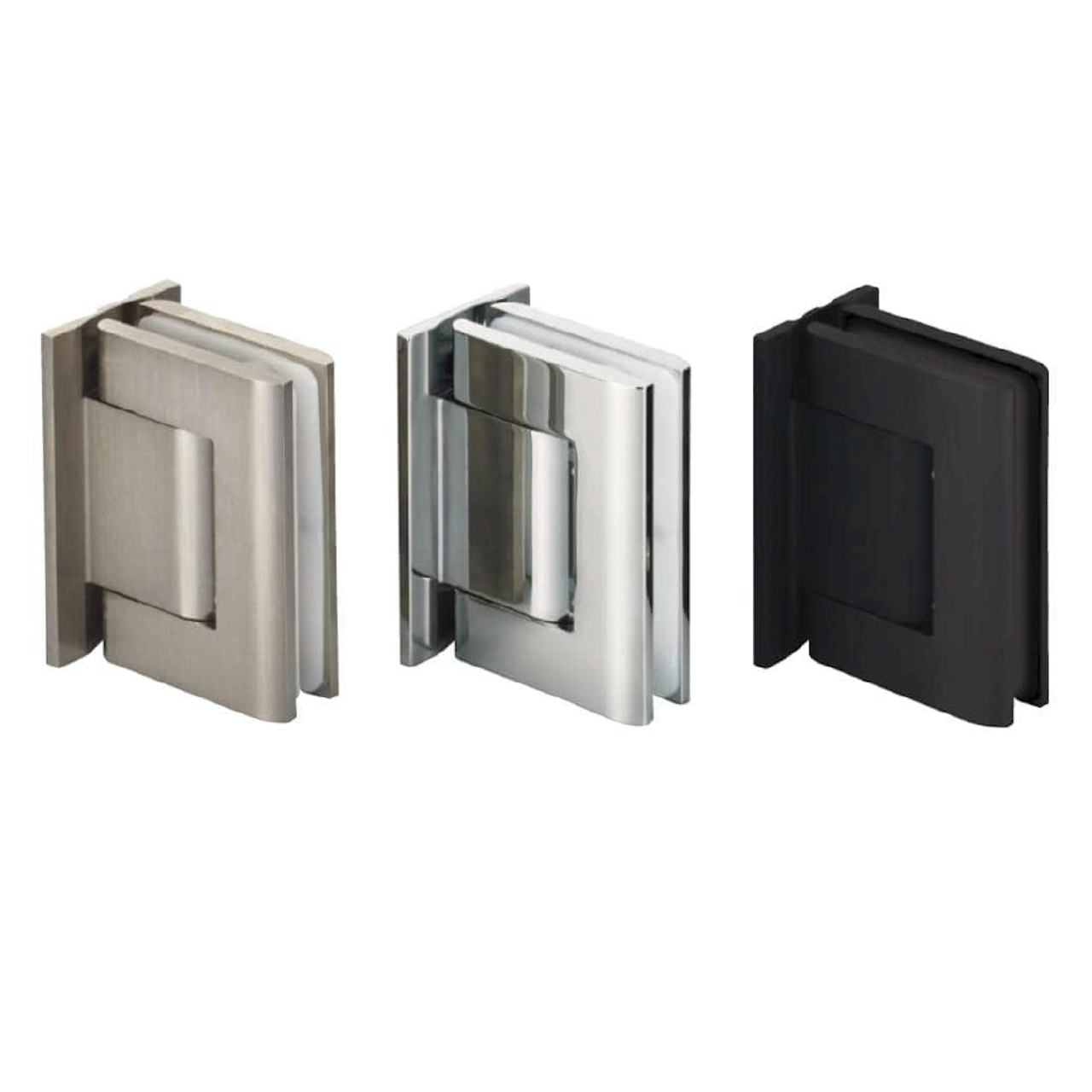

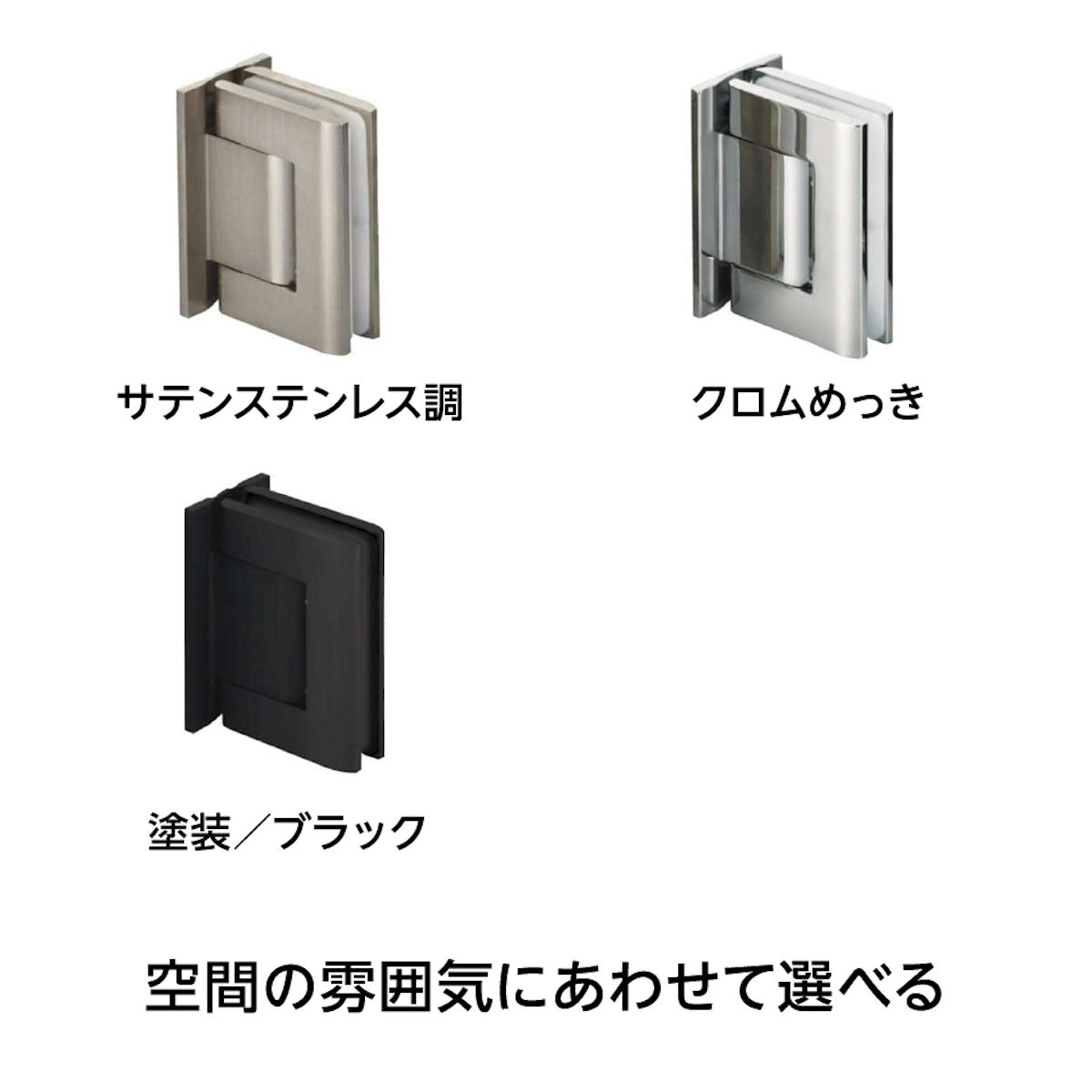

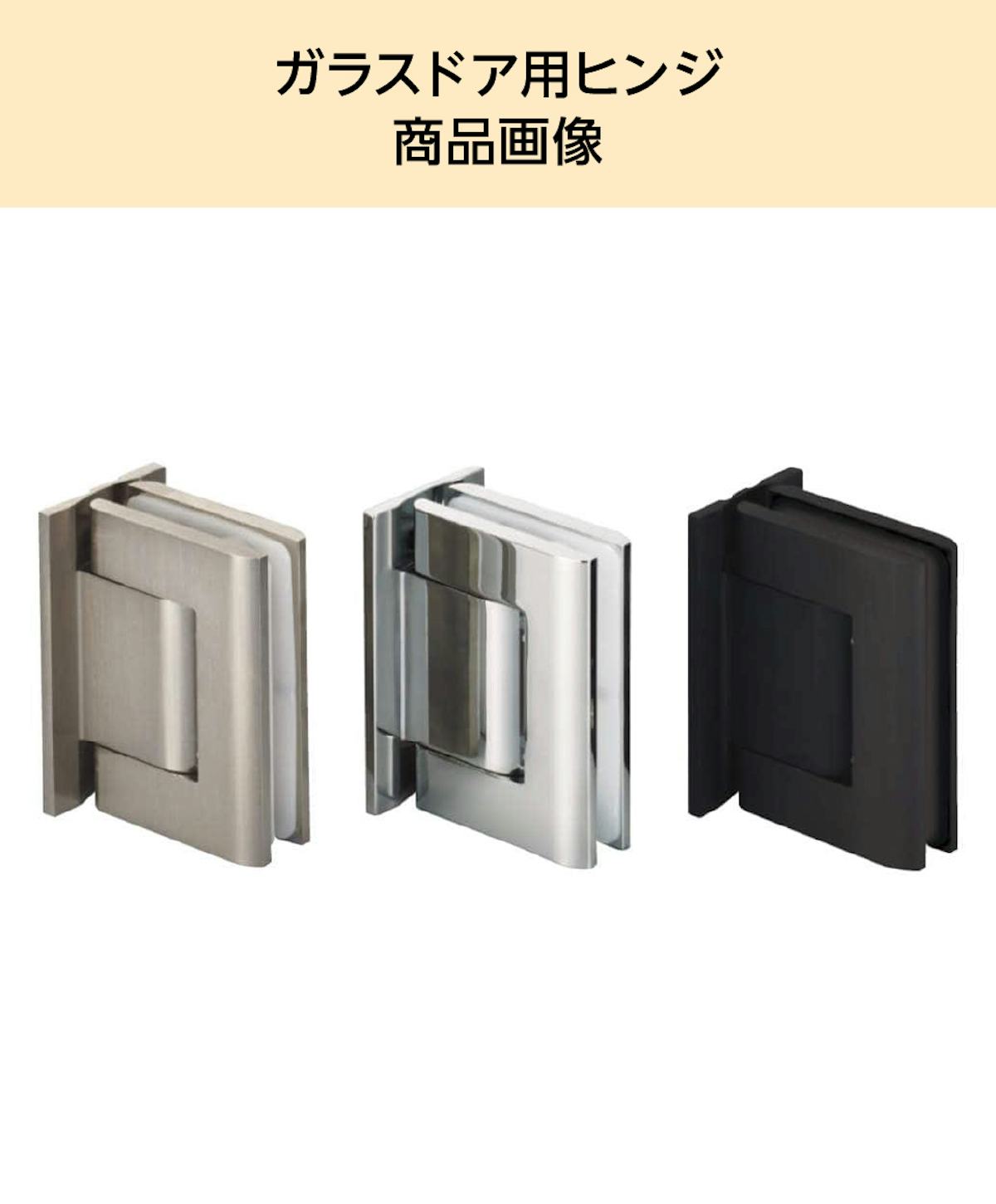

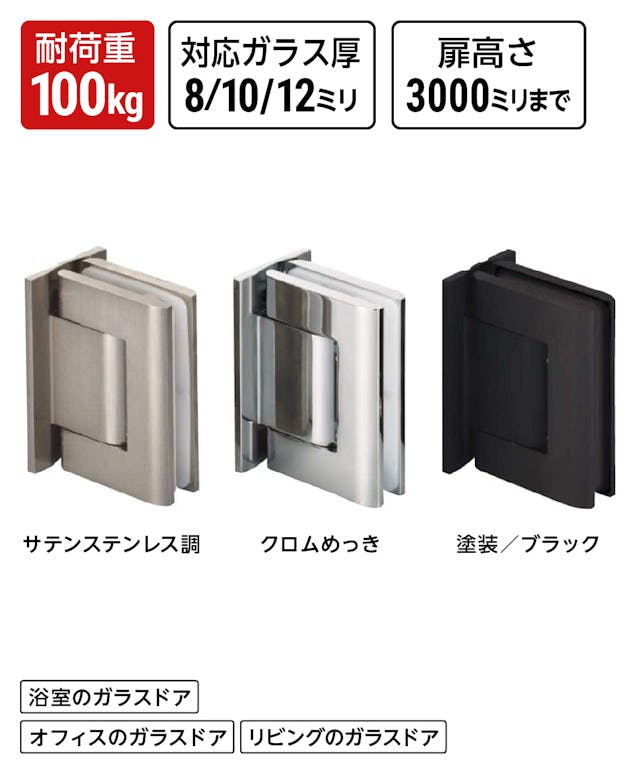

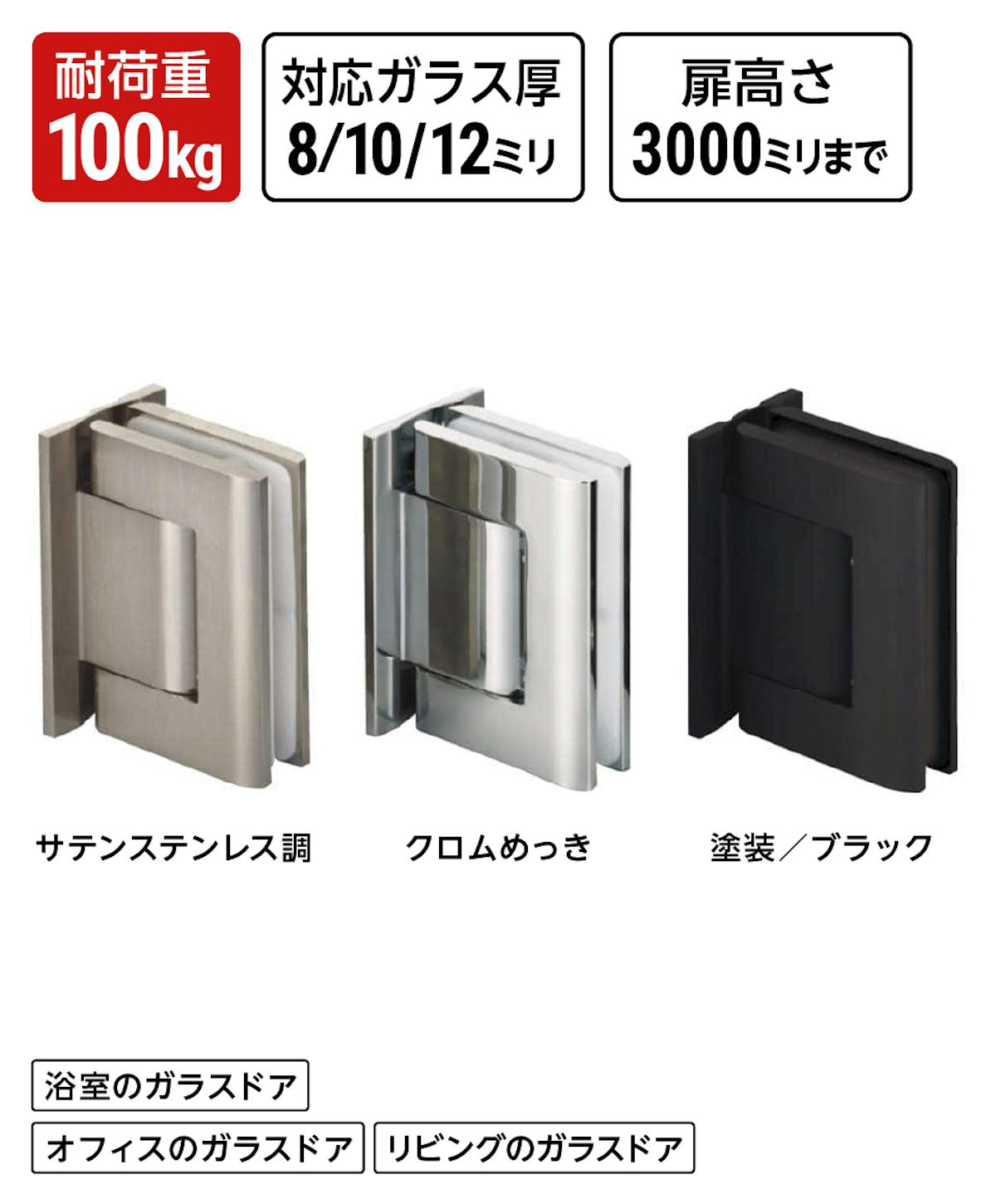

サテン調のステンレス、ツヤのあるクロムめっき、マットな質感のブラックをご用意しています。
浴室やお部屋の雰囲気に合わせてお選びいただけます。

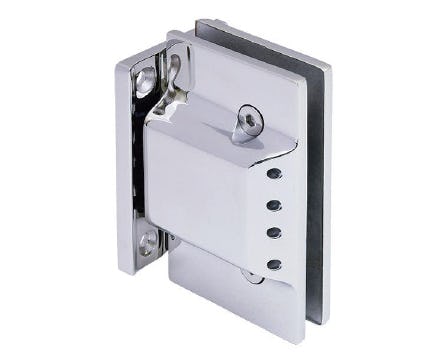

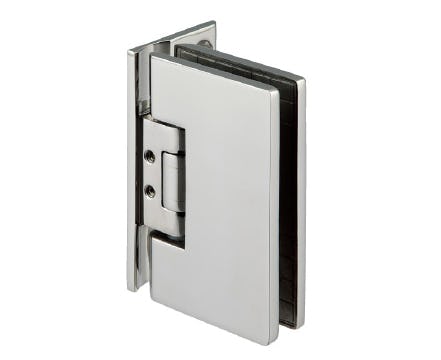

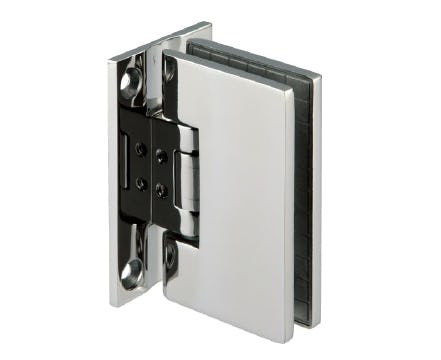

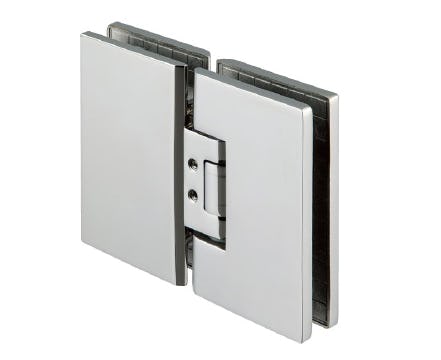

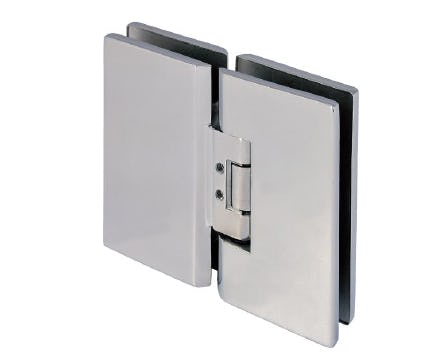

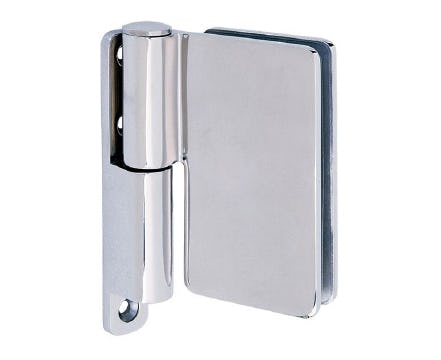

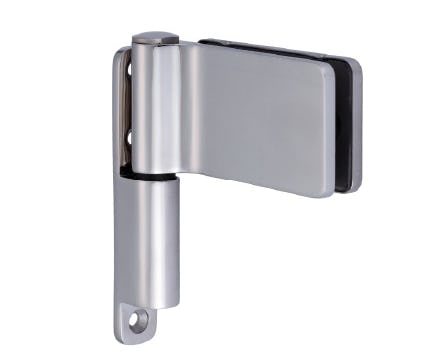

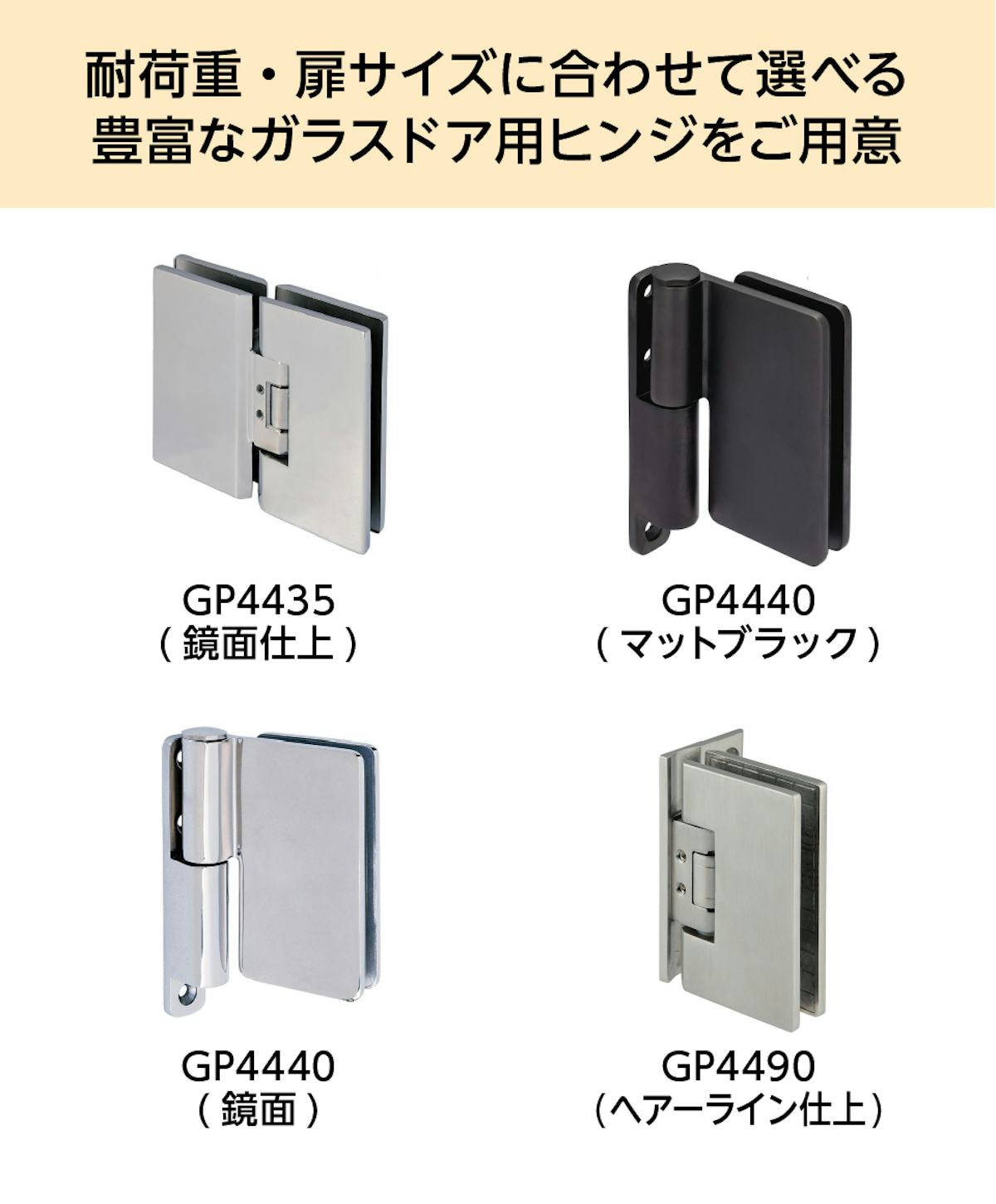

当社では、扉のサイズや耐荷重に合わせて豊富なヒンジをご用意しています。
| 商品の種類 | SM8010BTJC |
GP4450 |
GP4490 |
GP4494 |
GP4456 |
GP4340 |
GP4440 |
GP4430 |
GP4460 |
GP4435 |
|---|---|---|---|---|---|---|---|---|---|---|
| 取り付け箇所 |
壁に取り付け |
壁に取り付け |
壁に取り付け |
壁に取り付け |
壁に取り付け |
壁に取り付け |
壁に取り付け |
ガラスに取り付け |
ガラスに取り付け |
ガラスに取り付け |
| 耐荷重 (※いずれも2個使用時) |
100kg |
40kg |
40kg |
40kg |
60kg |
35kg |
40kg |
40kg |
40kg |
40kg |
| 対応する ガラスサイズ(扉幅) |
〜100ミリ |
〜800ミリ |
〜800ミリ |
〜800ミリ |
〜900ミリ |
〜700ミリ |
〜800ミリ |
〜800ミリ |
〜800ミリ |
〜900ミリ |
| 対応する厚み |
8〜12ミリ |
8〜12ミリ |
8〜12ミリ |
8〜10ミリ |
10〜12ミリ |
8〜12ミリ |
8〜10ミリ |
8〜10ミリ |
8〜10ミリ |
10〜12ミリ |
| 特徴 |
|
|
|
|
|
|
|
|
|
|
| カラー |  |
 |
|
|
 |
|
 |
|
|
 |

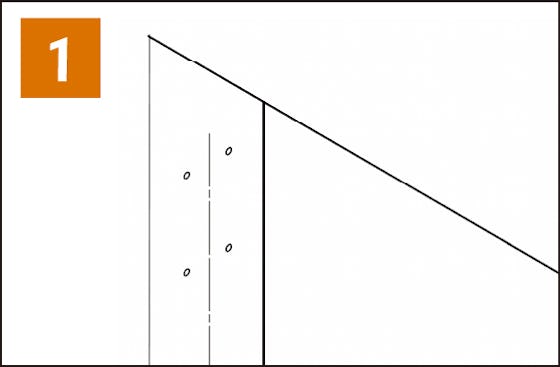

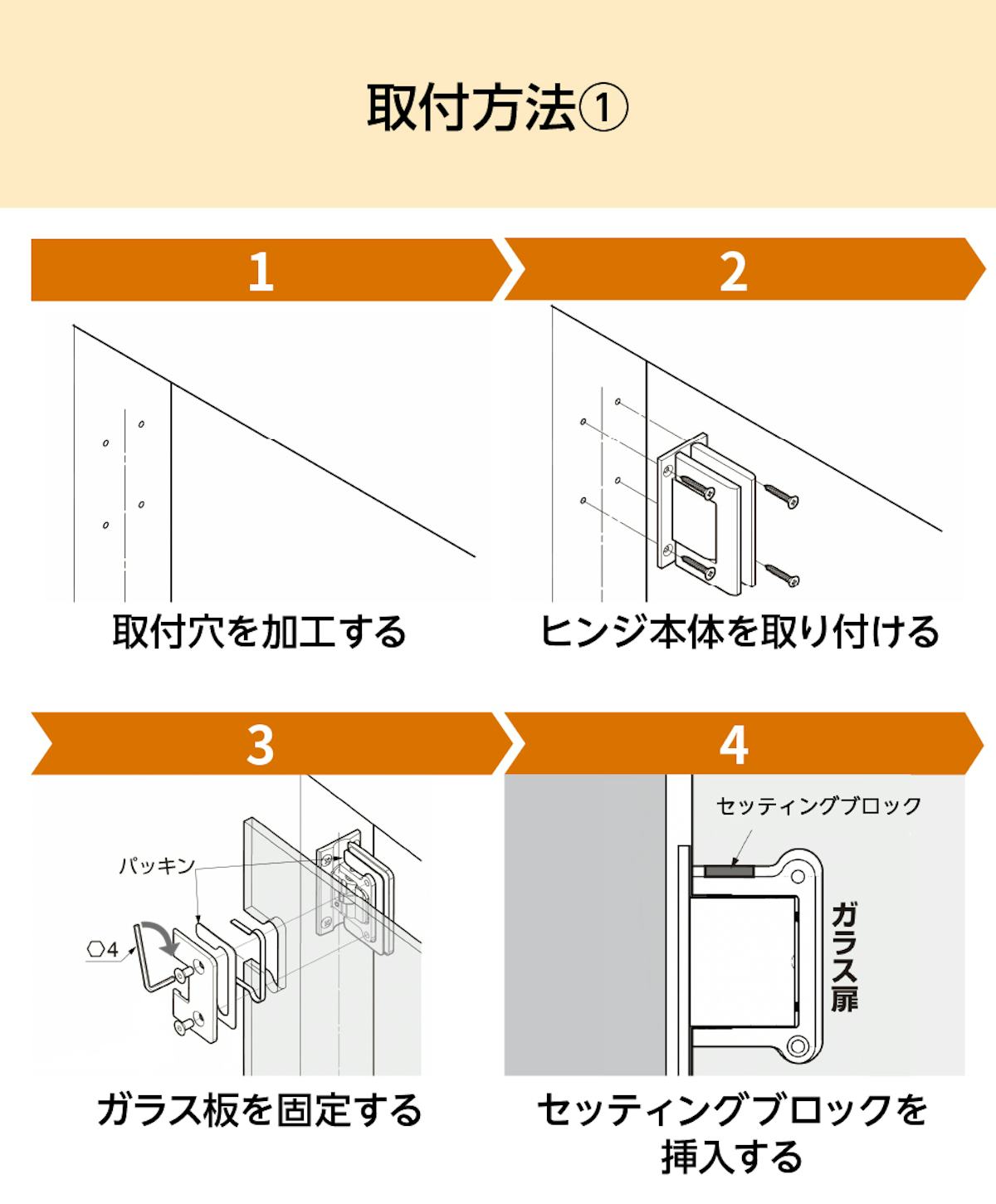

ヒンジを取り付ける壁に取付穴を加工する

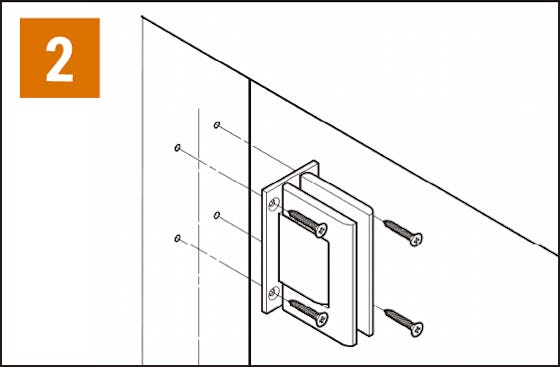

ヒンジ本体をネジで取り付ける

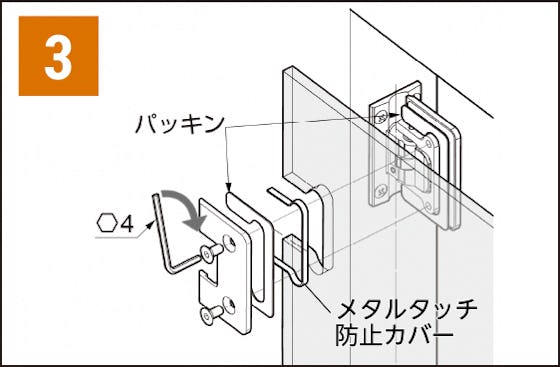

パッキンとメタルタッチ防止カバーを挟み、ガラス板を固定する

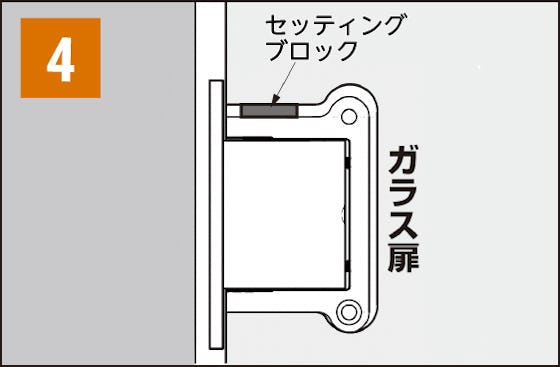

上の丁番にセッティングブロックを挿入する

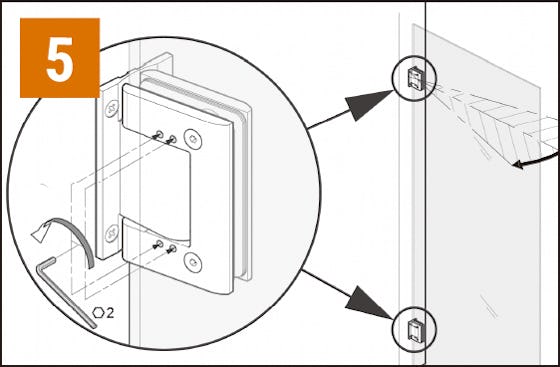

すべての調整ネジをゆるめ、扉を軽く押さえながら位置を決める

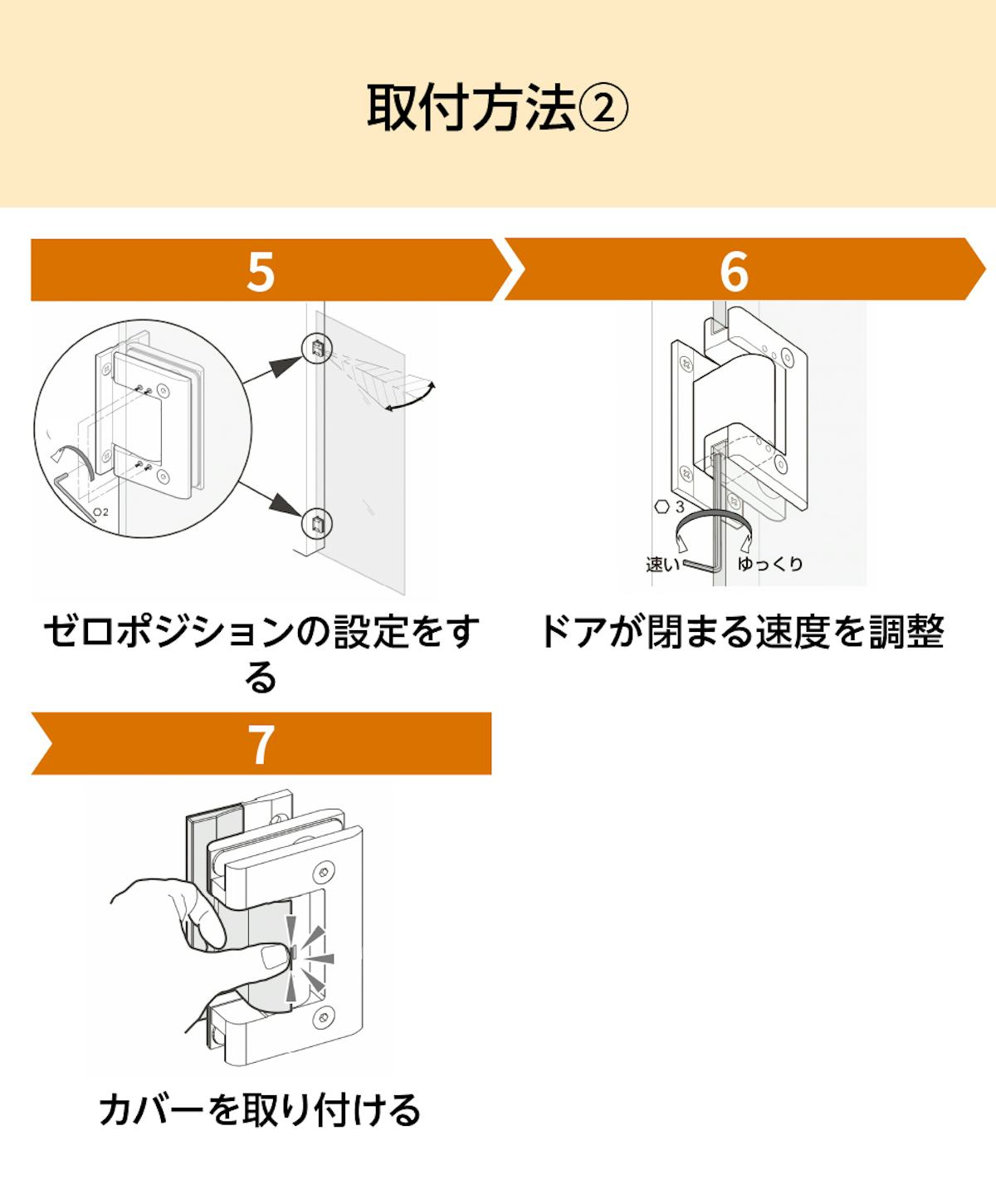

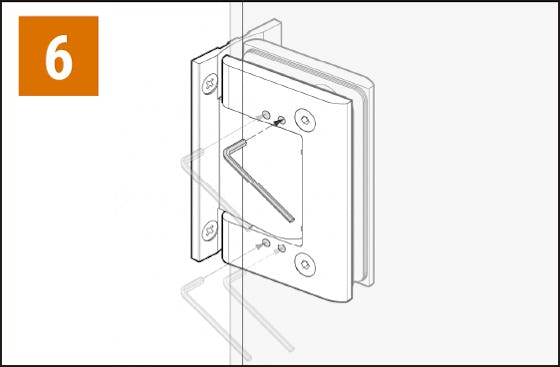

ゼロポジションの位置が決まったら、4本すべてのネジを均等に締める

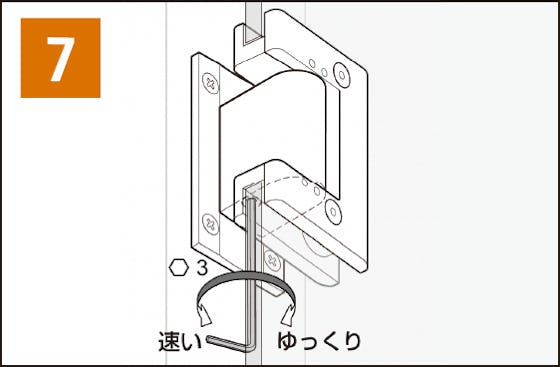

すべての速度調整ネジを緩め、扉が閉まる側路を確認する。均等にネジを締め、速度を調する

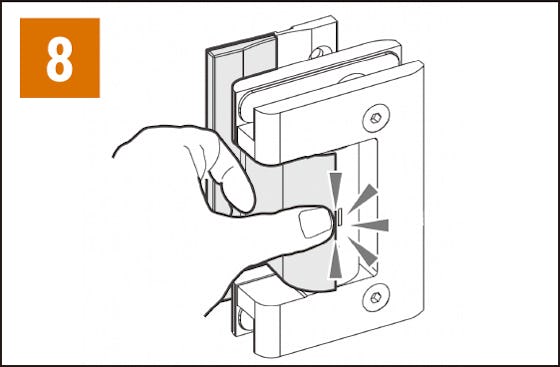

扉を開いた状態で取付座カバーを端に合わせ押し込む

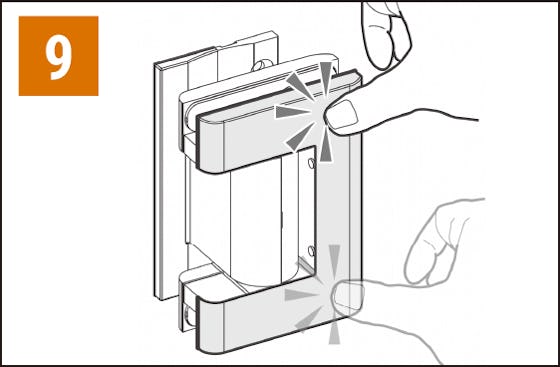

本体カバーを端に合わせ強く押す

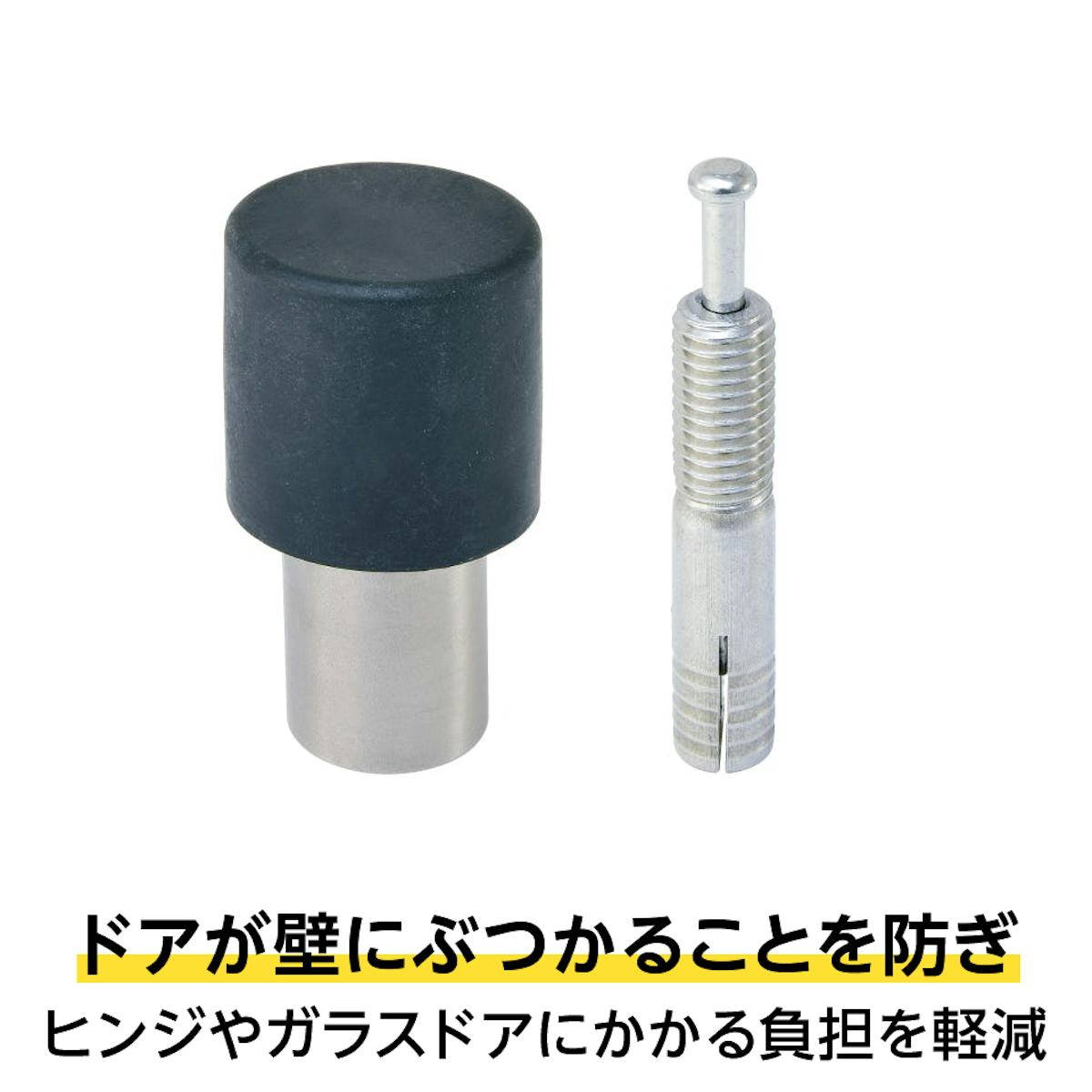

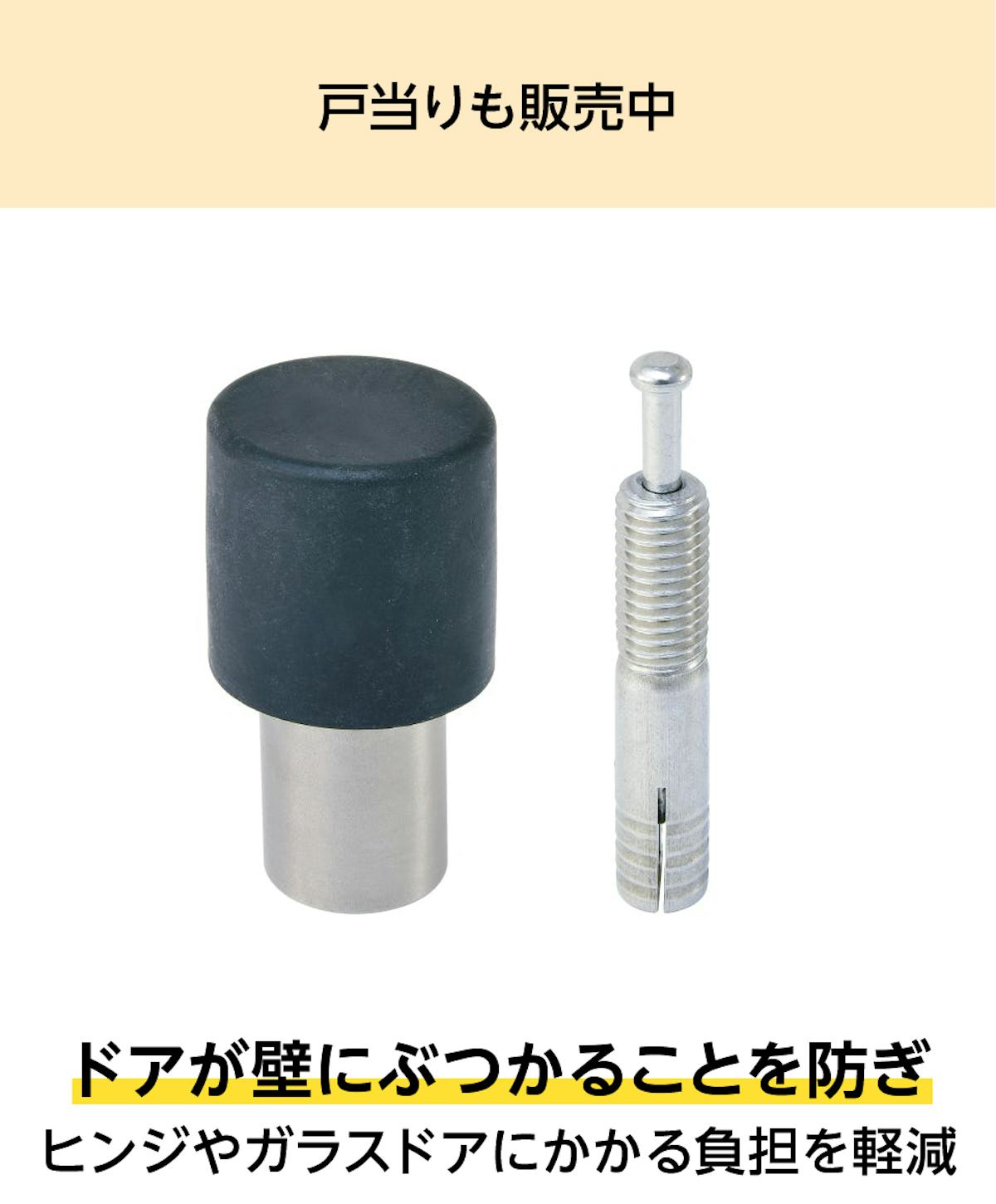

戸当り
ドアが壁にぶつかることを防ぎます。衝撃を吸収し、ヒンジやガラスドアにかかる負担を軽減します。
当社では、床付け用、ガラス扉に挟み込むタイプ、マグネットタイプなど、豊富に戸当りをご用意しています。

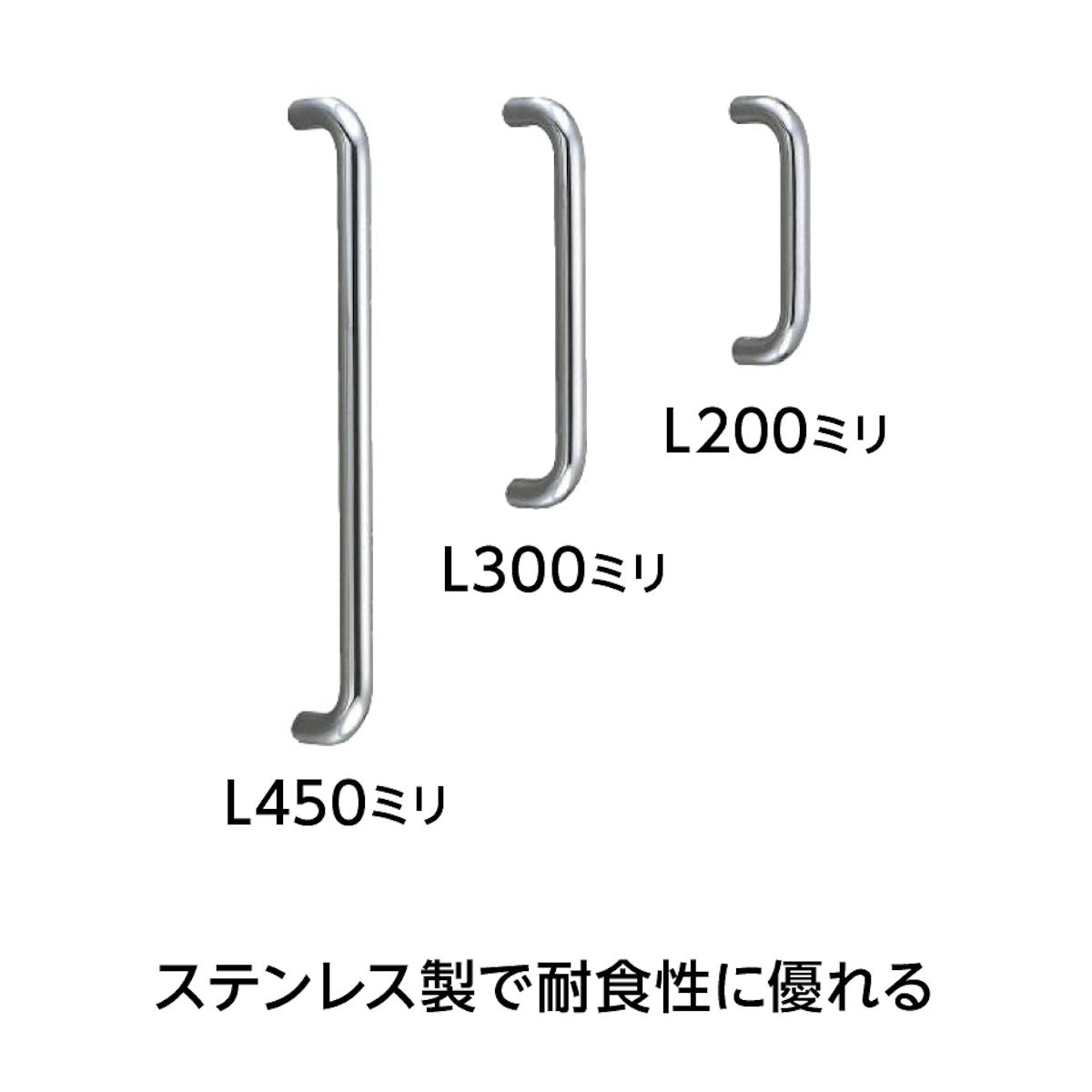

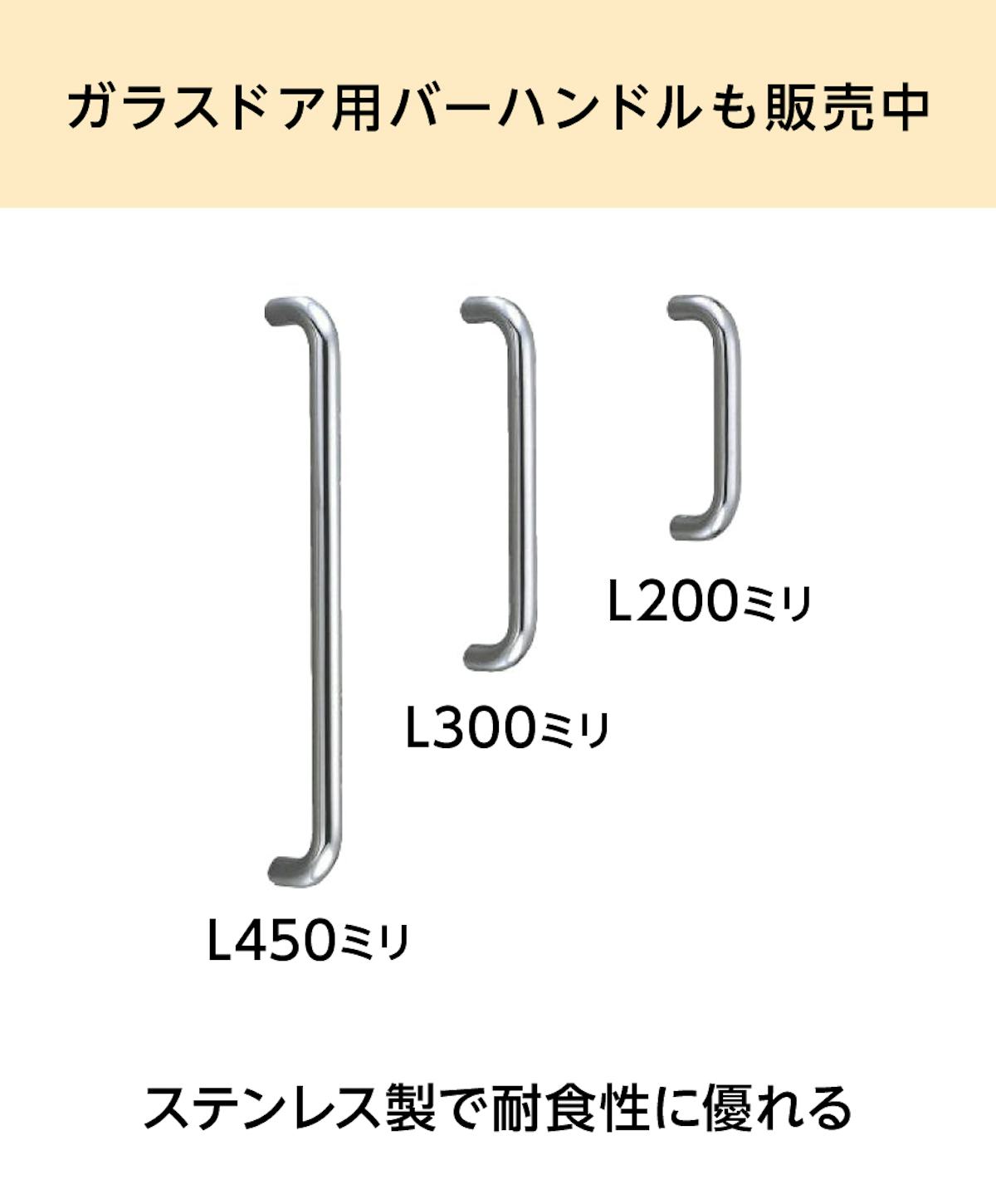

ガラスドア用バーハンドル
ステンレス製で耐食性に優れたガラスドア用のバーハンドルです。3つのサイズからお選びいただけます。
当社では、サイズやデザインの異なる様々なガラスドア用のハンドルをご用意しています。ご要望にぴったりのハンドルをご提案いたしますので、お気軽にお問い合わせください。

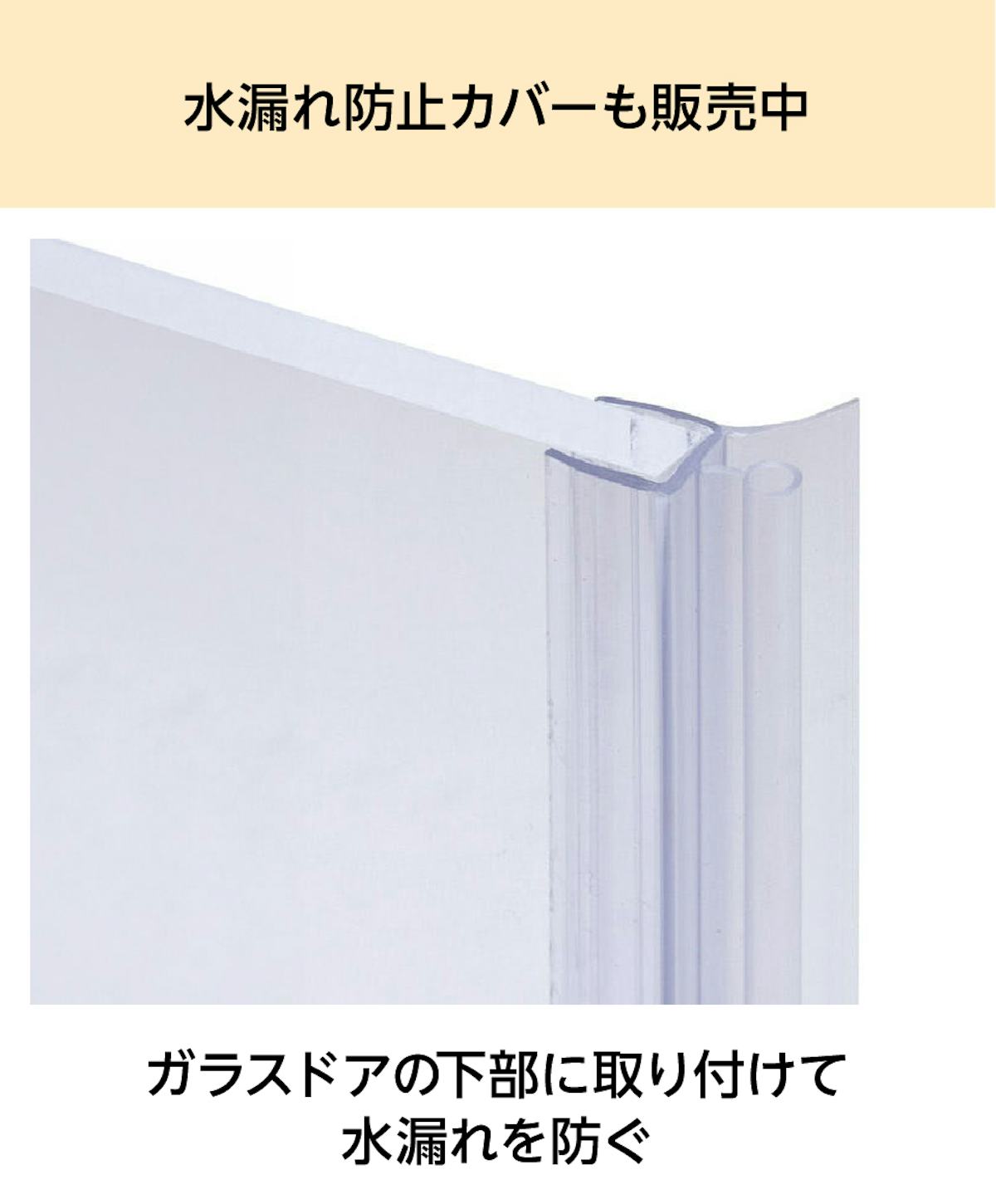

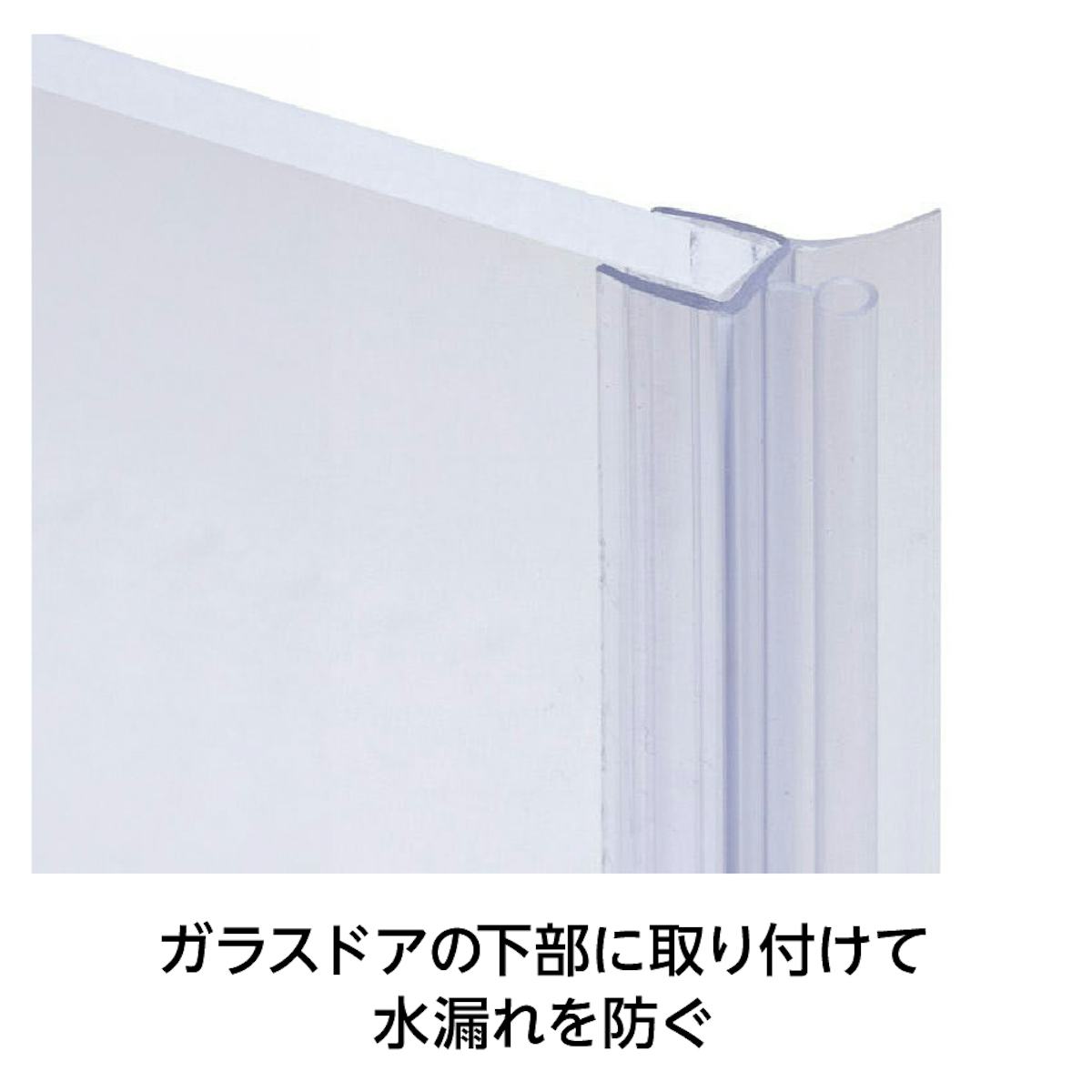

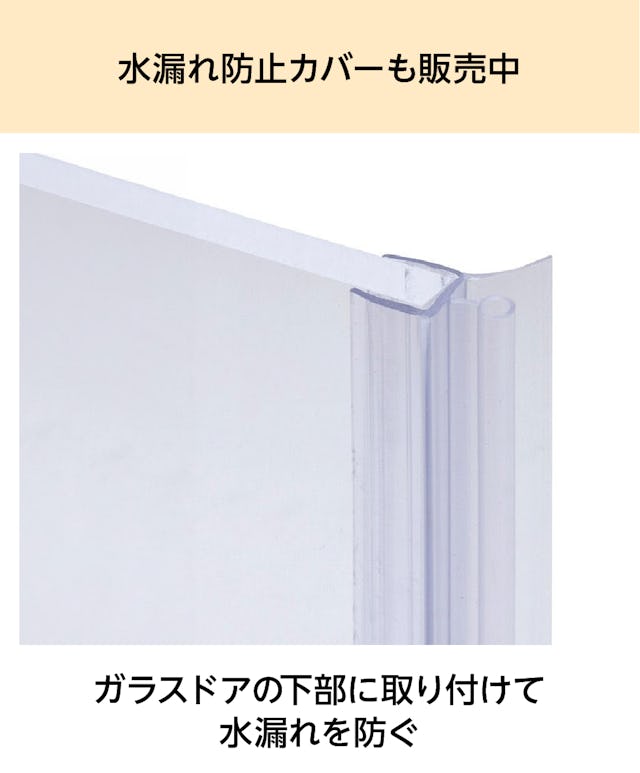

水漏れ防止カバー
ガラスドアの下部に取り付けて使用する水漏れ防止カバーで、エッジシールとも呼ばれます。ガラスドアの隙間からシャワーや水しぶきが漏れるのを防ぎます。
また、隙間風の侵入や空気の漏れを防ぐことができ、室内の温度を一定に保ちやすくする効果があります。

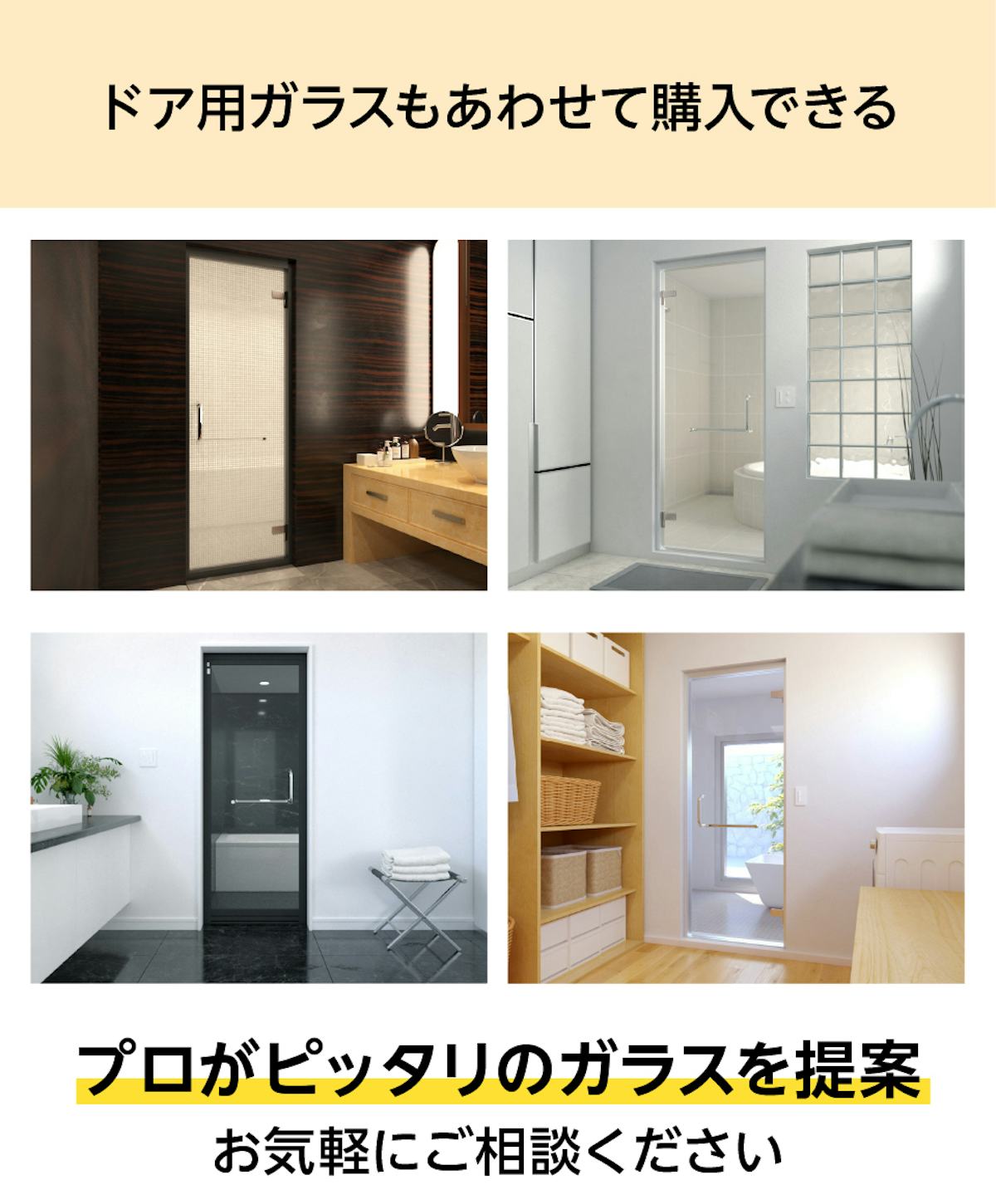

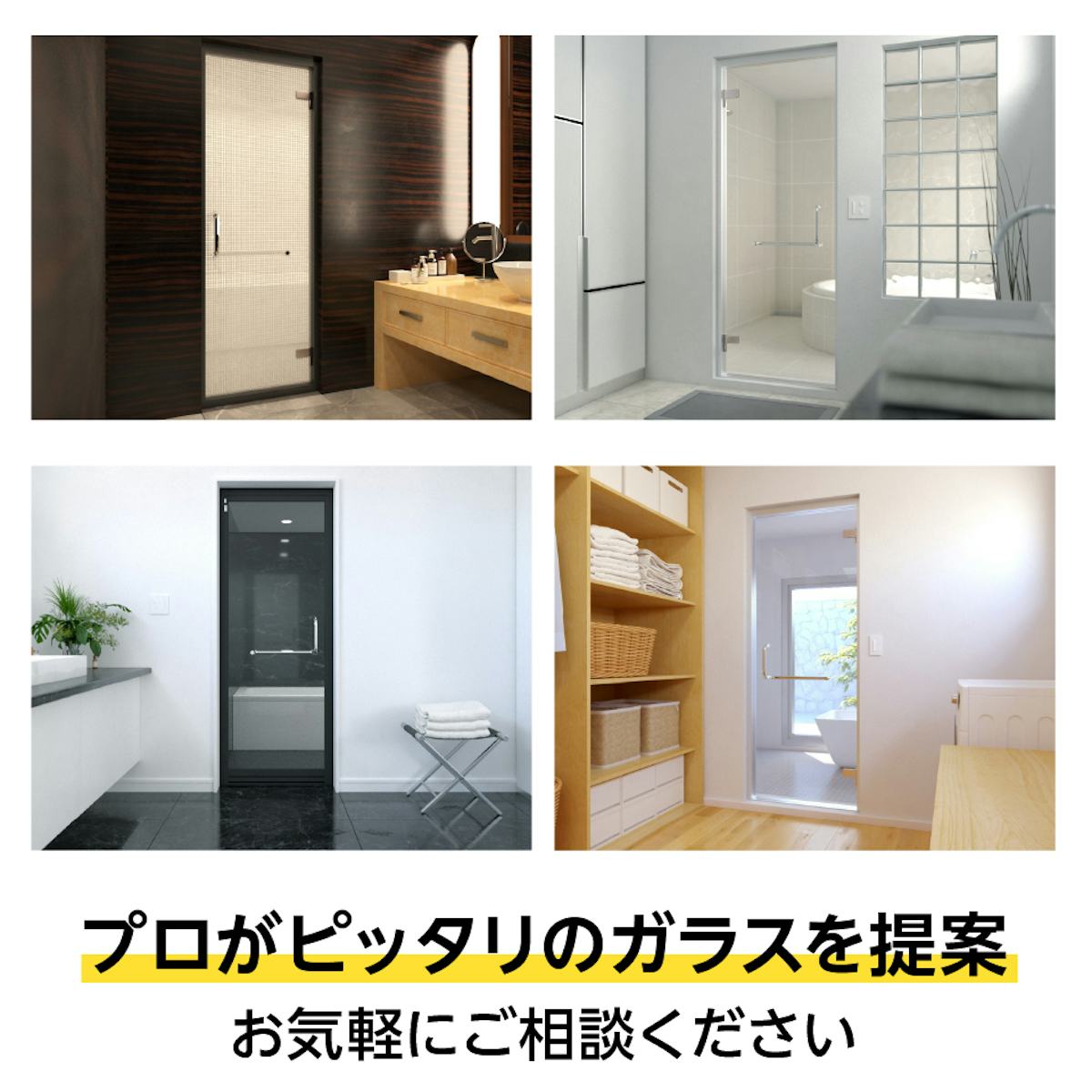

当社では、ドア用の強化ガラスもあわせてご購入いただけます。
厚みの異なる豊富なドア用の強化ガラスを取り扱っており、お客様一人ひとりのご希望に合わせたドア用ガラスを専門スタッフがご提案します。
ガラスドアを取り付けたい方は、お電話・フォームからお気軽にご相談ください。

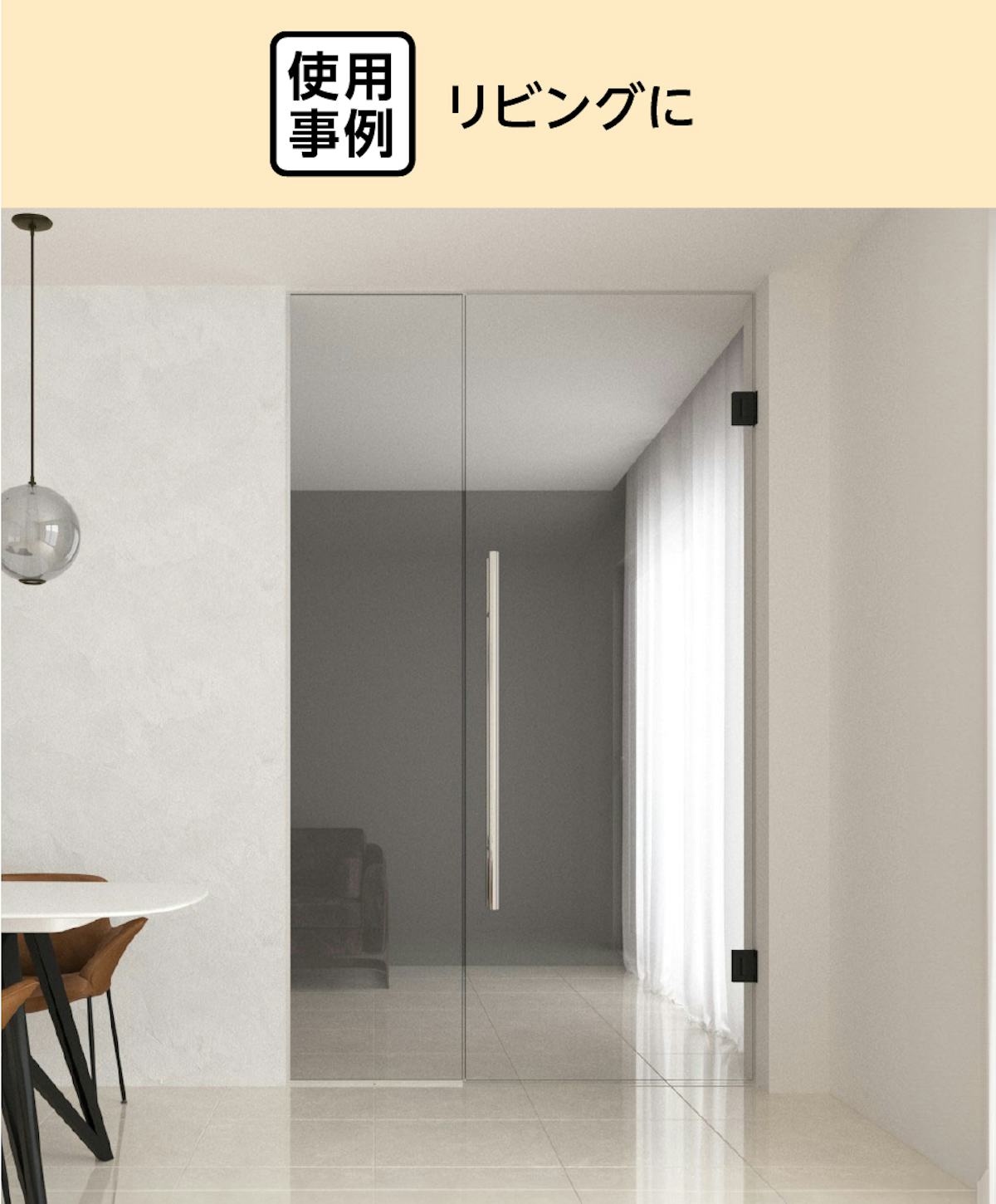

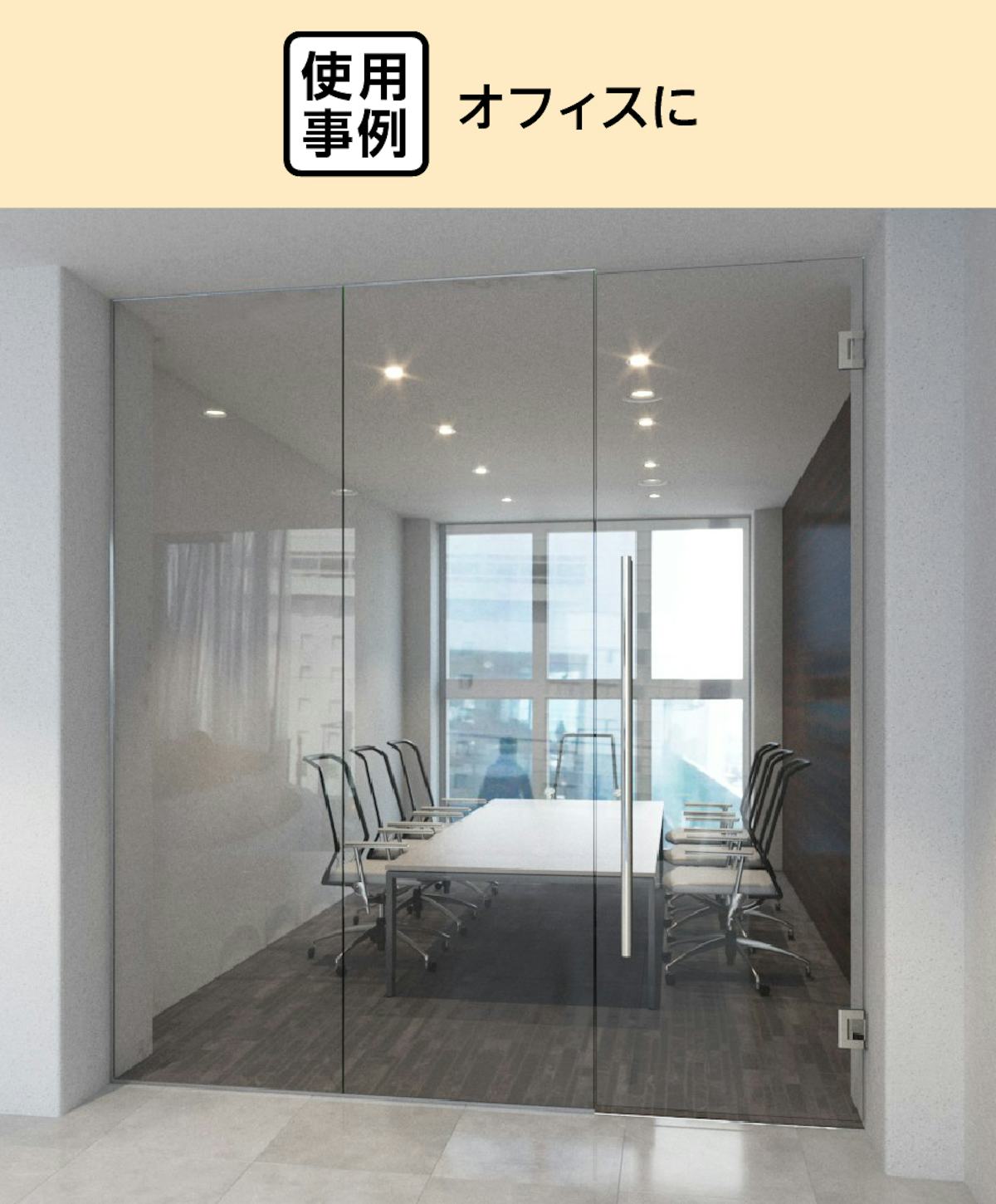

| 用途 | 浴室のガラスドア／オフィスのガラスドア／リビングのガラスドア |
|---|---|
| サイズ | ・規格品1種類 |

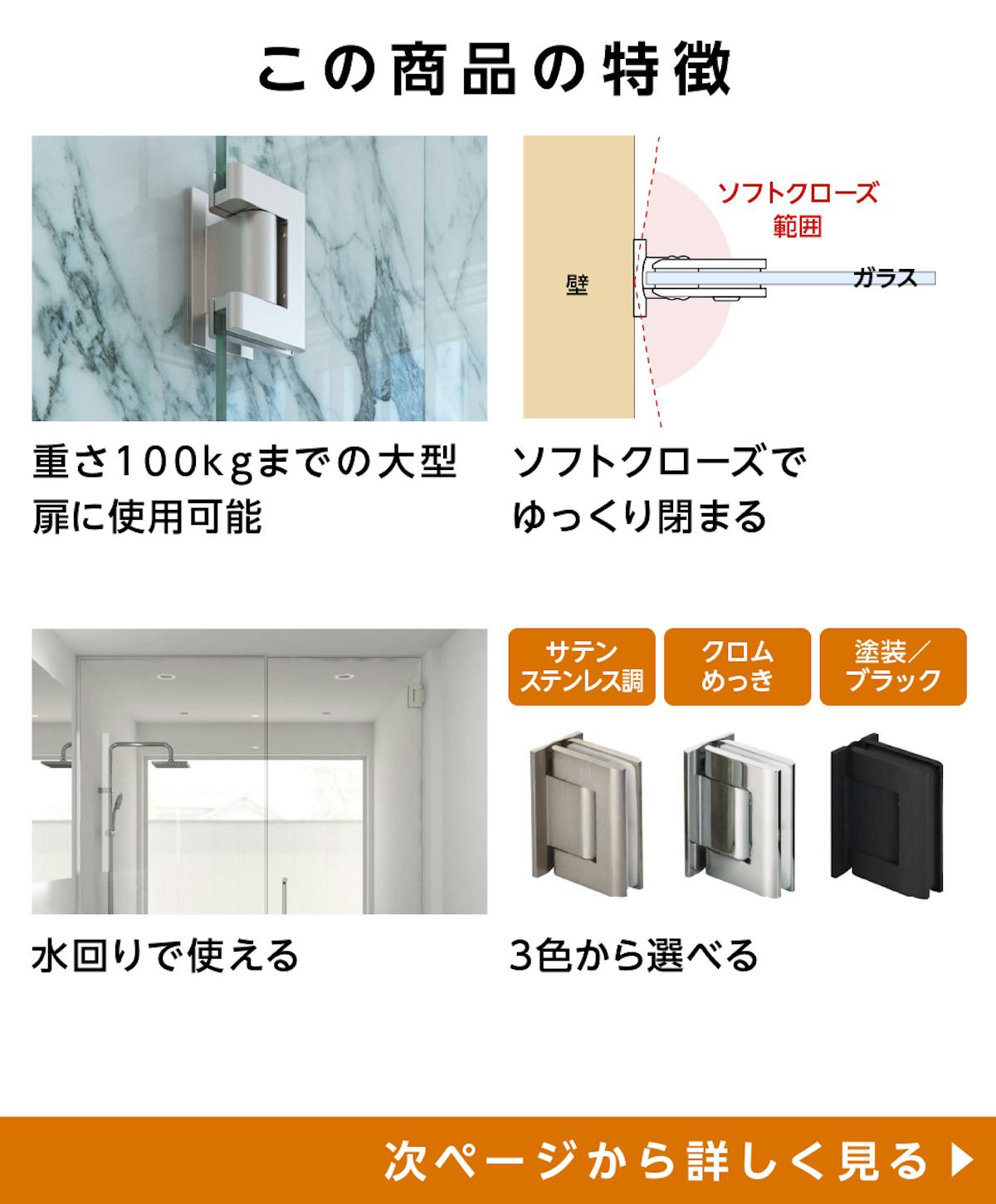

| 特徴 | ・重さ100kgまでの大型扉に使用可能 ・ソフトクローズでゆっくり閉まる ・水回りで使える ・3色から選べる |
