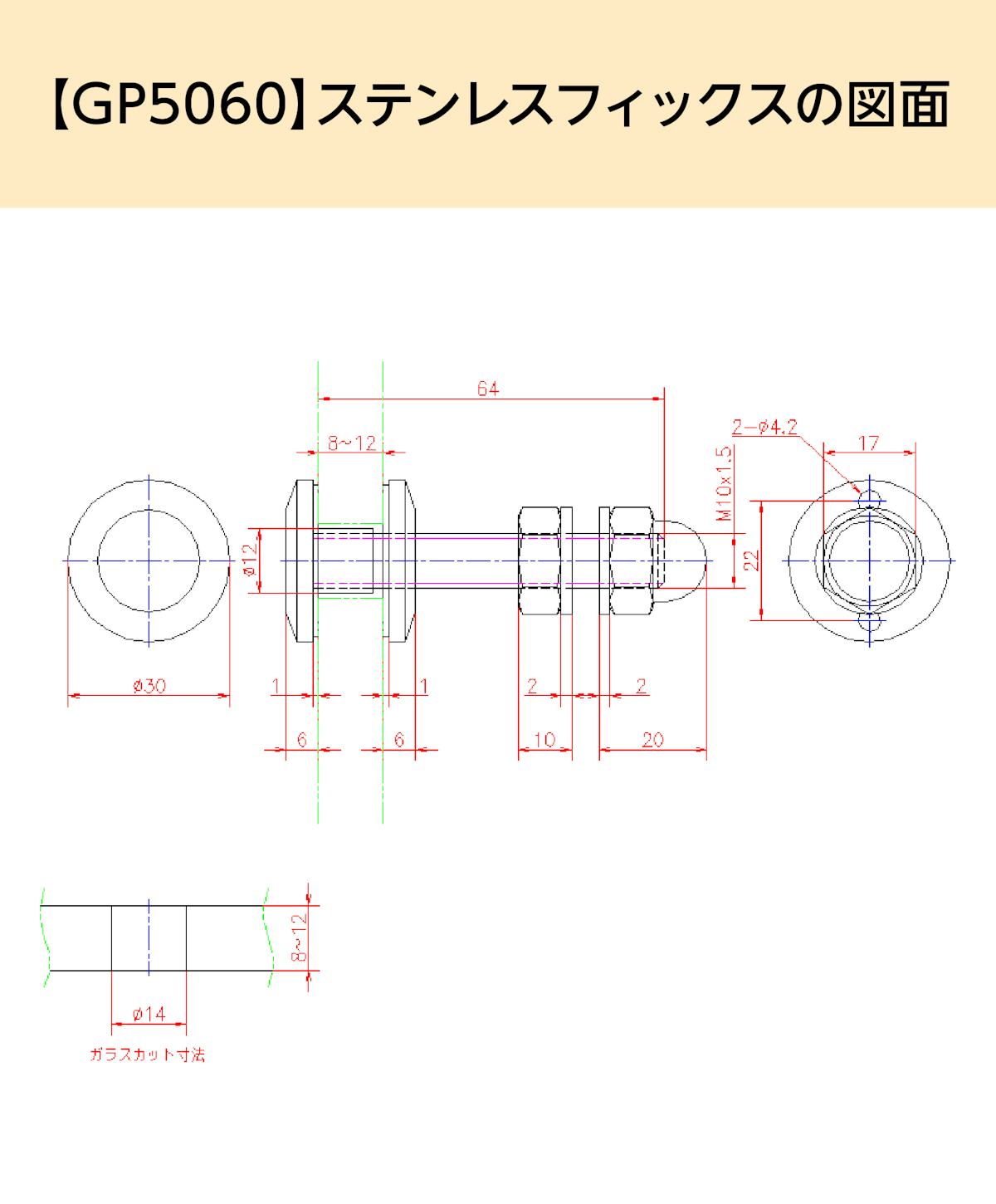

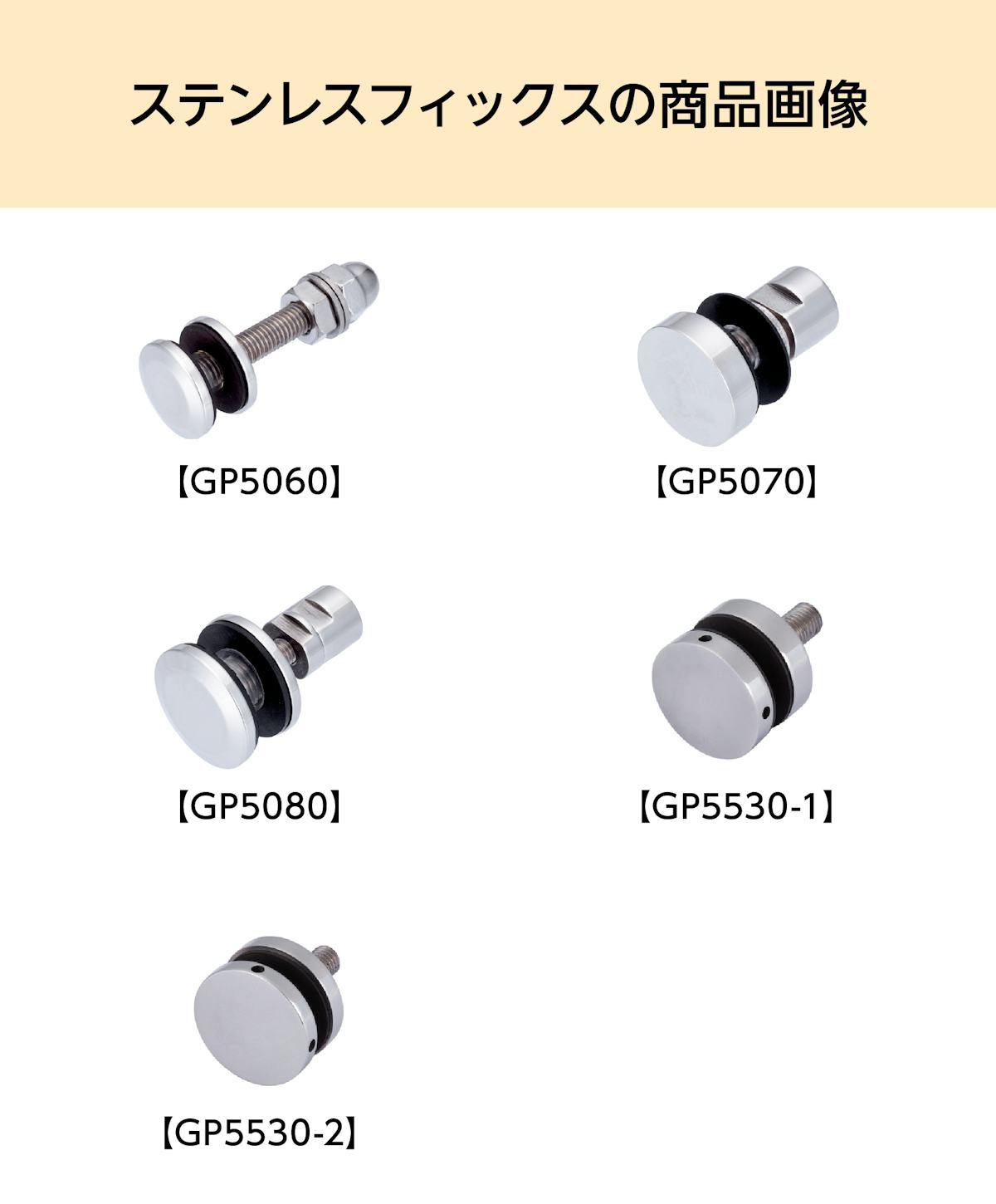

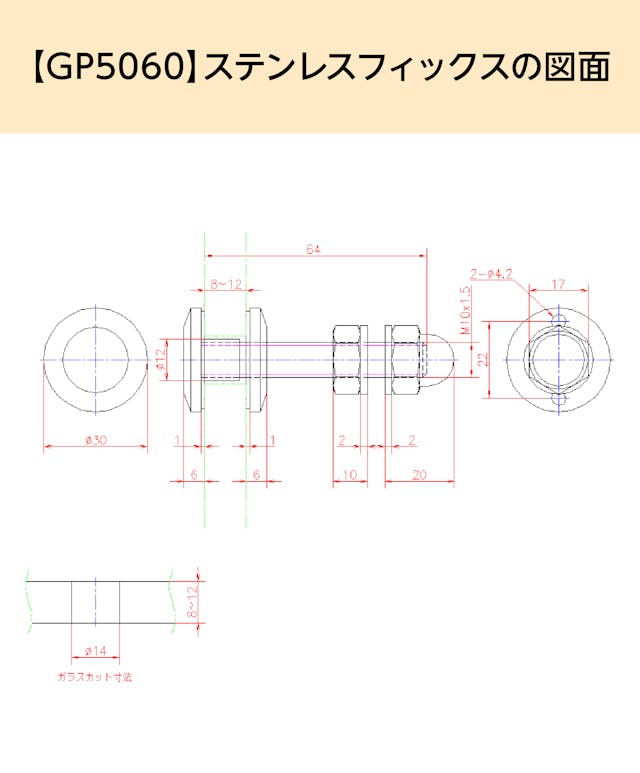

【GP5060】 商品画像

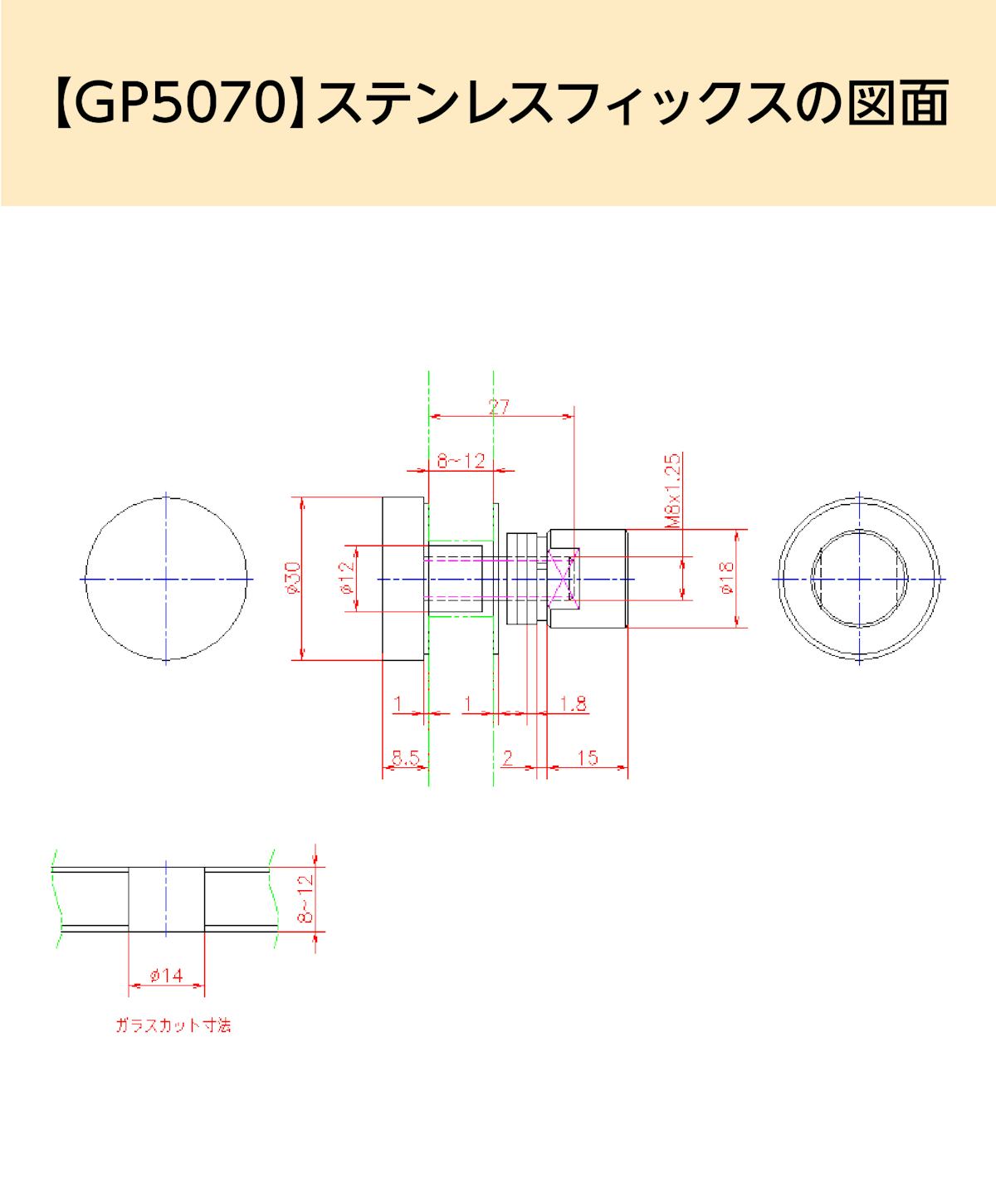

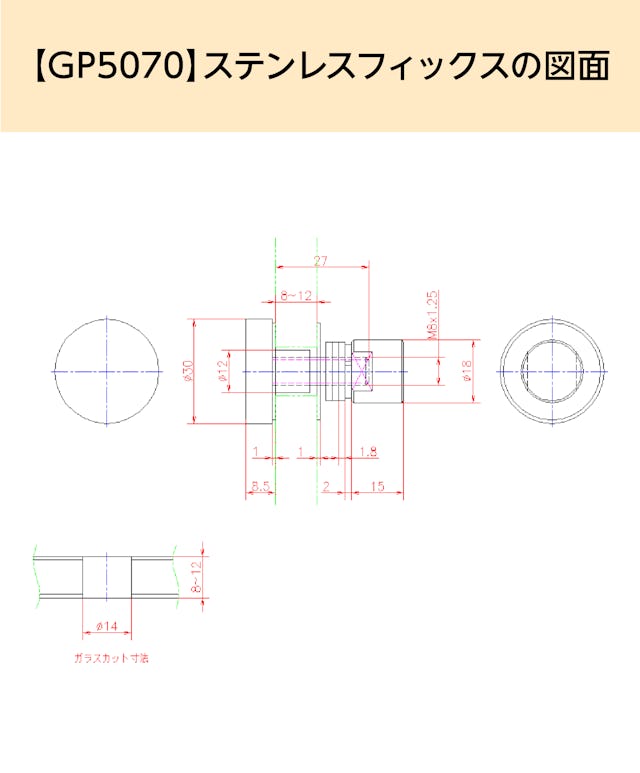

【GP5070】商品画像

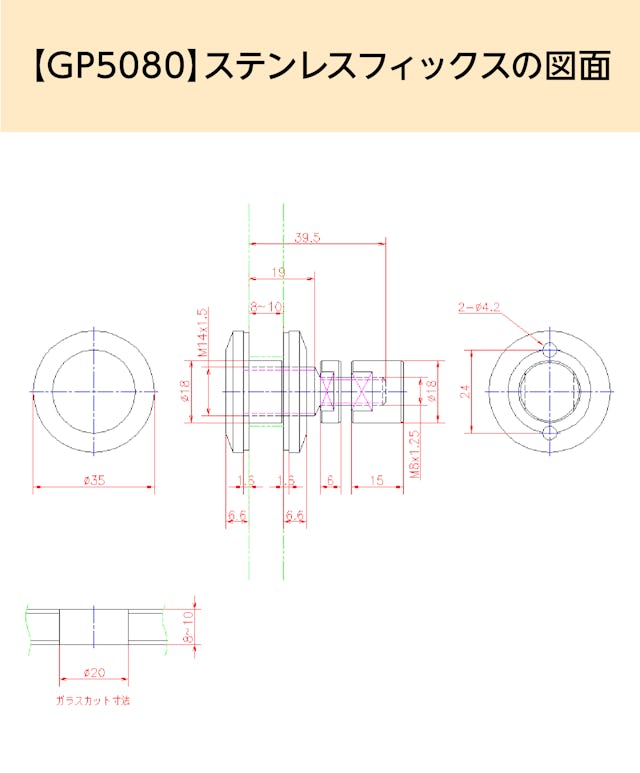

【GP5080】商品画像

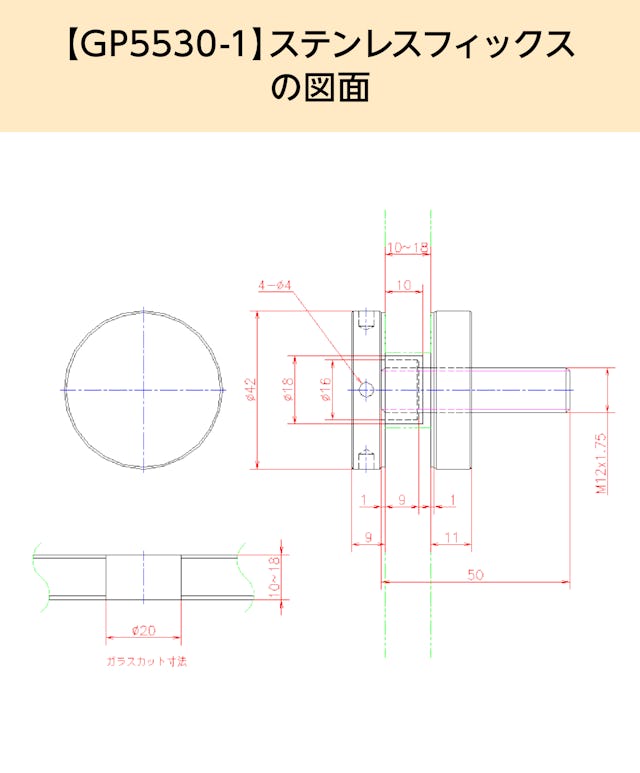

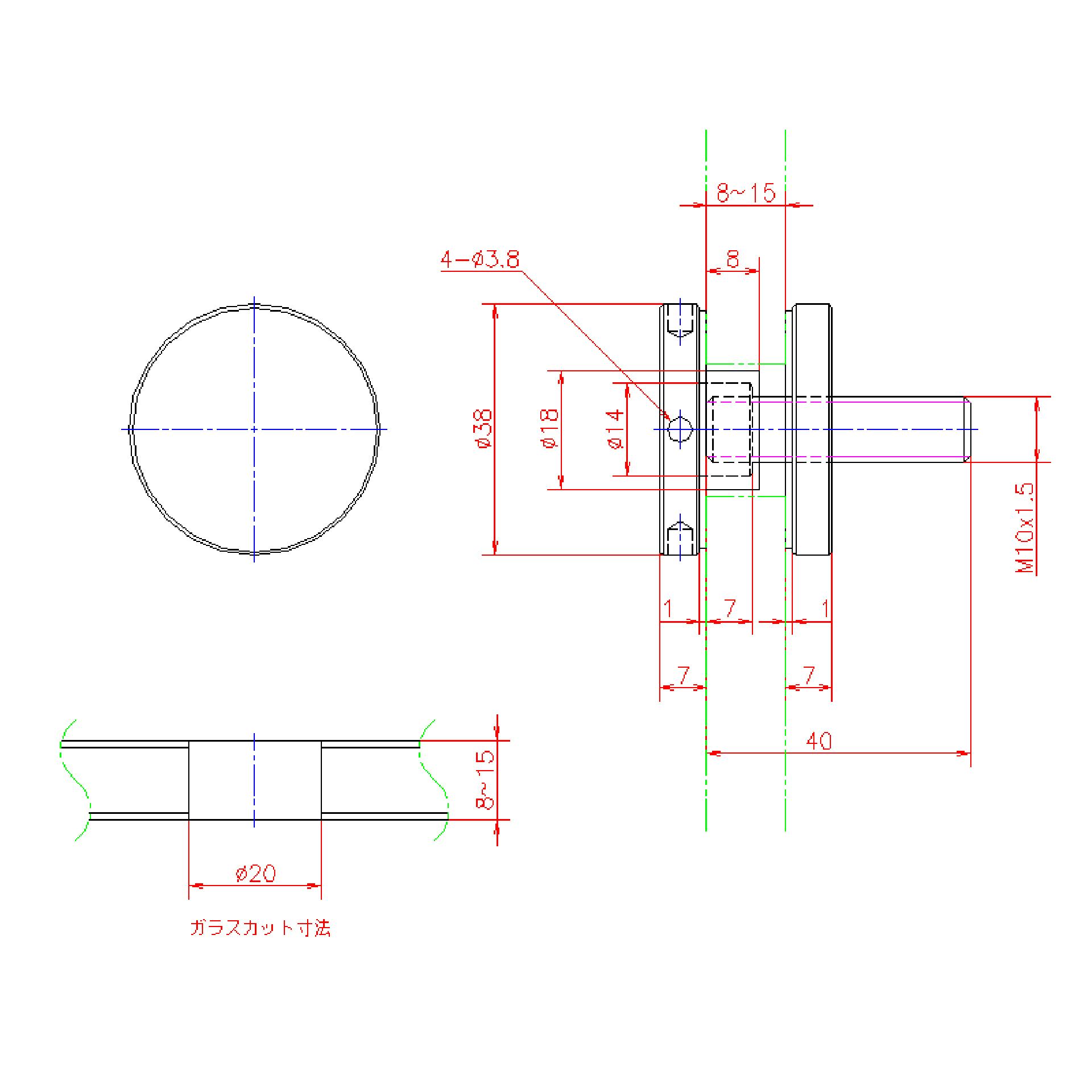

【GP5530-1】商品画像
【GP5530-2】商品画像

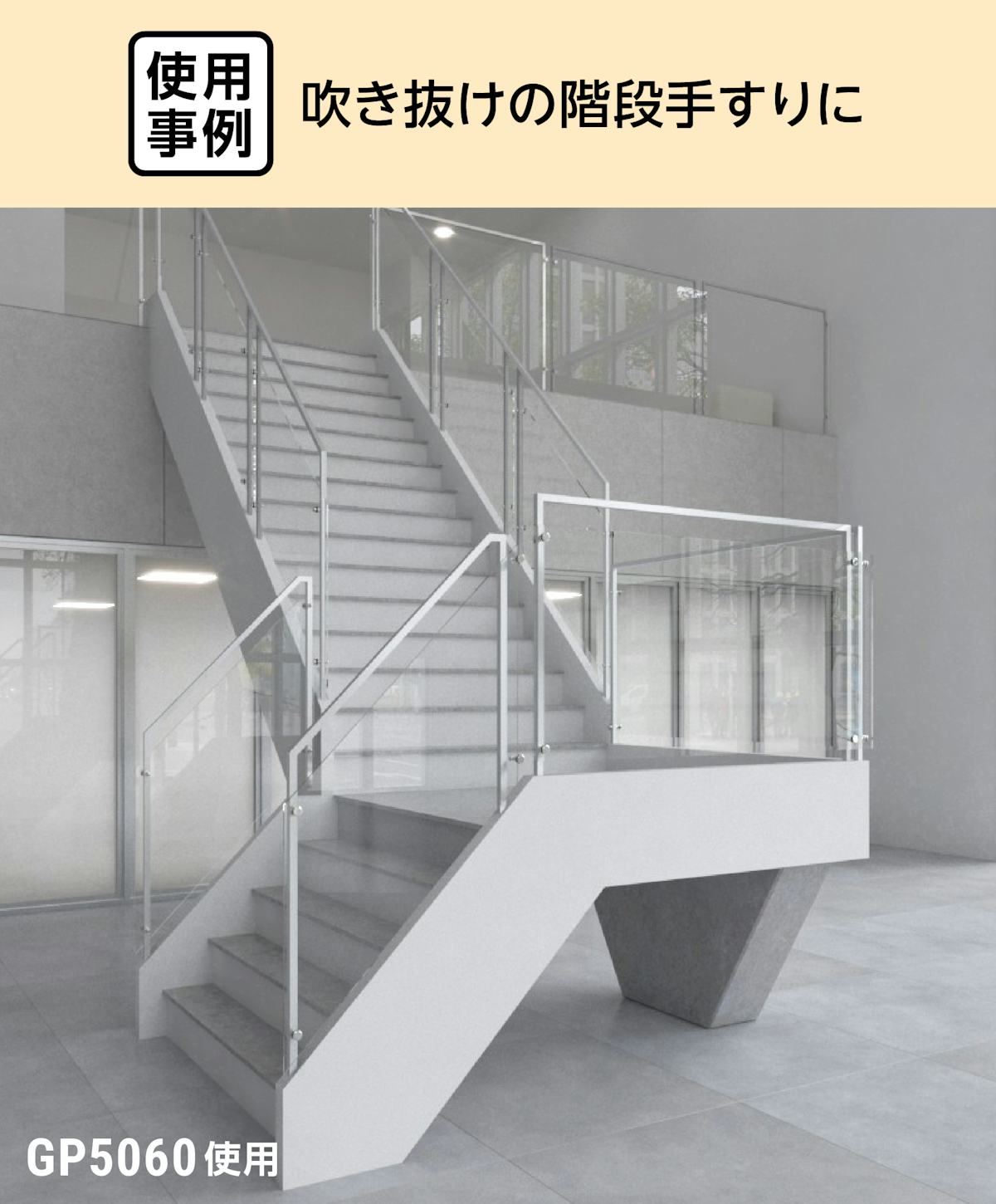

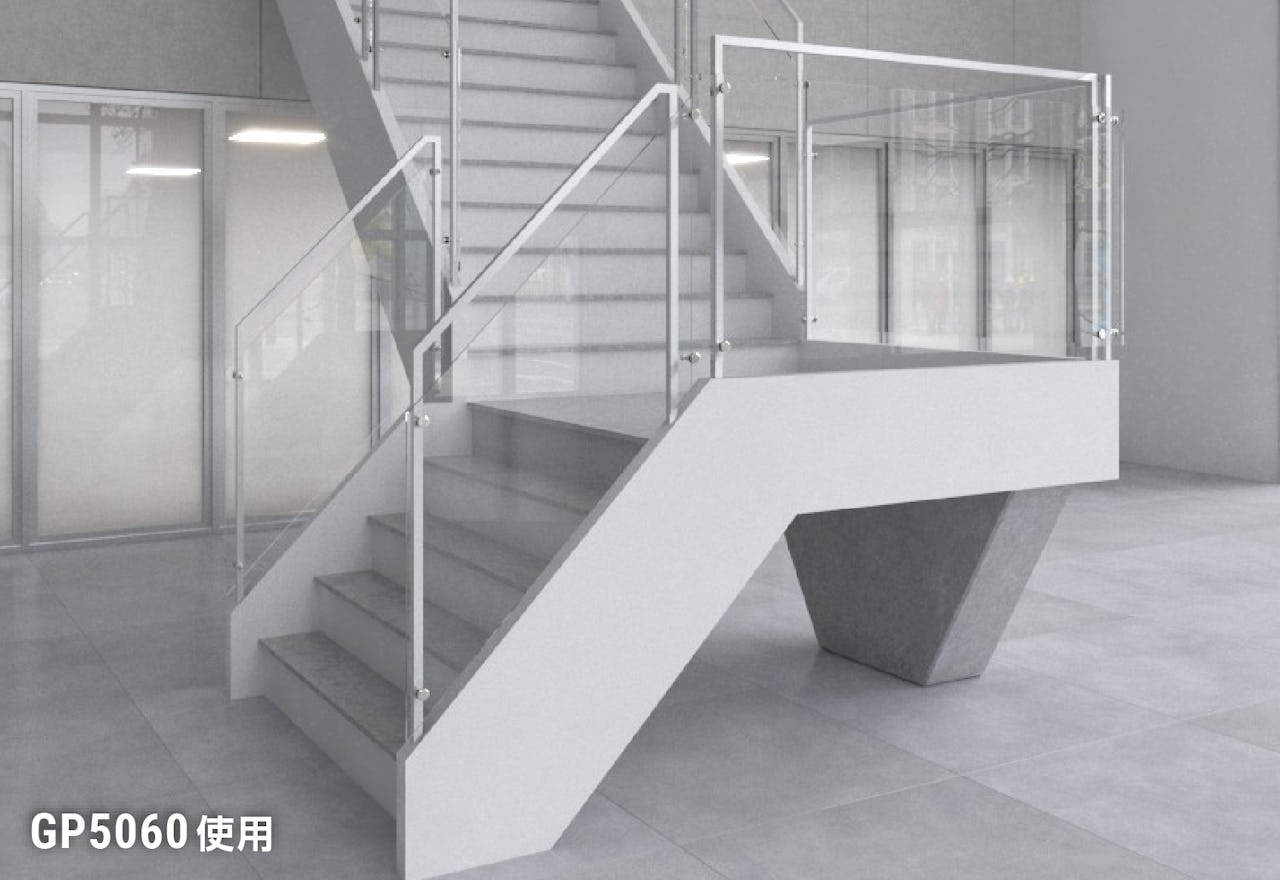

吹き抜けの階段手すりに

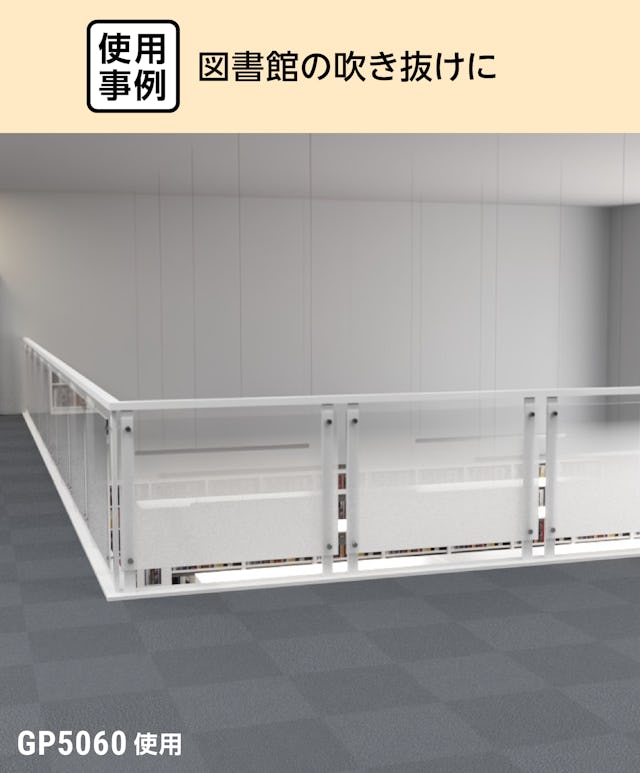

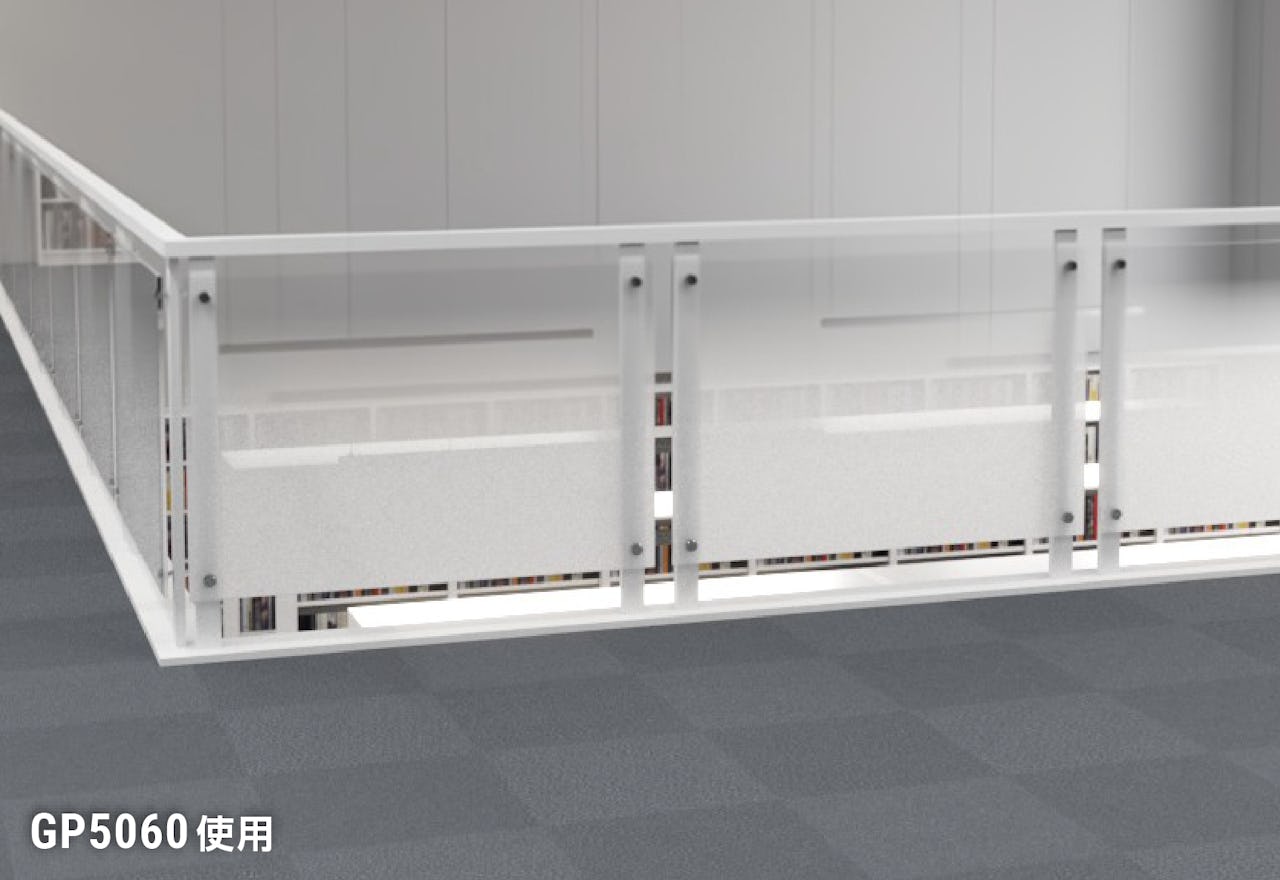

図書館の吹き抜けに
吹き抜けの階段手すりに
図書館の吹き抜けに

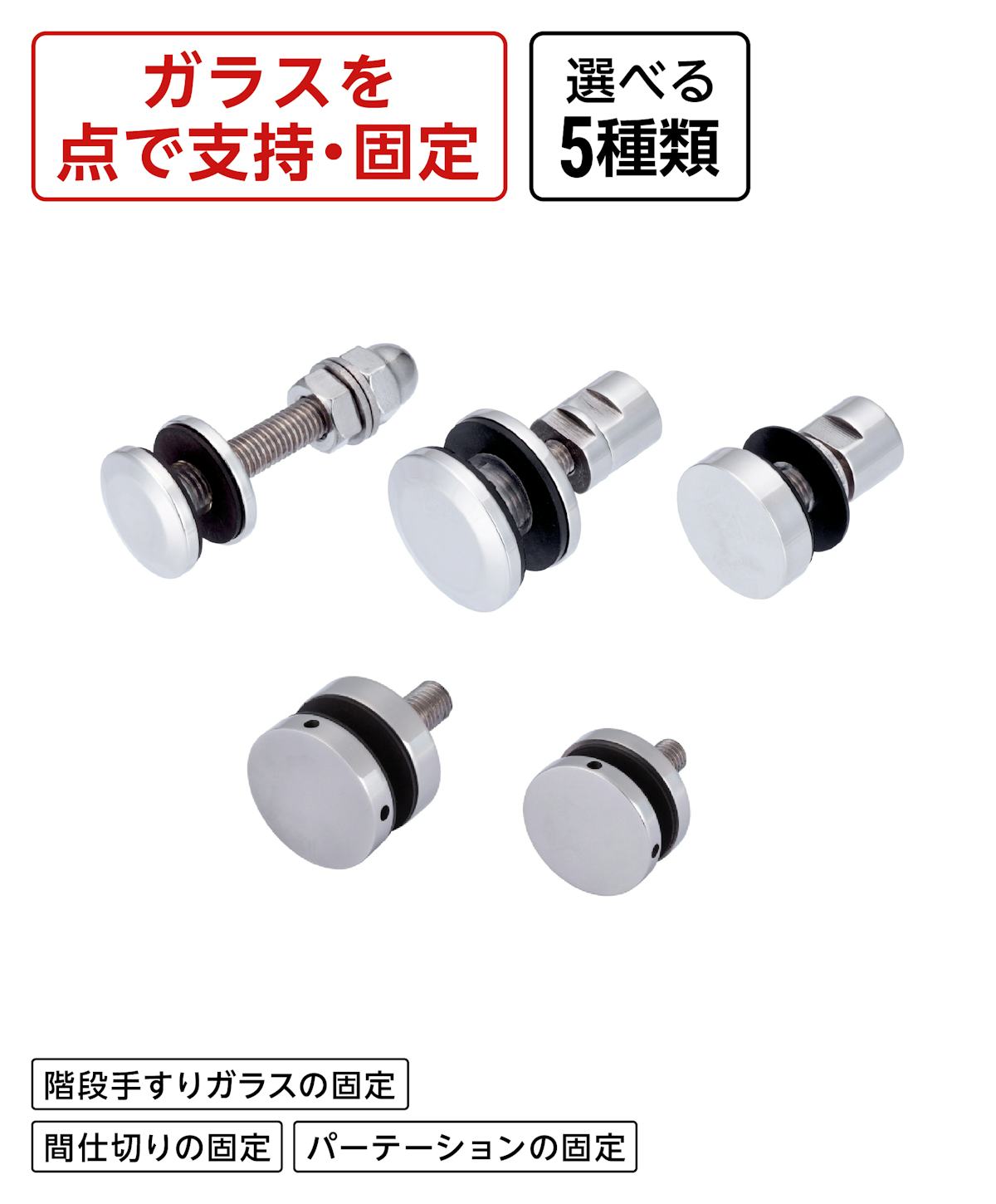

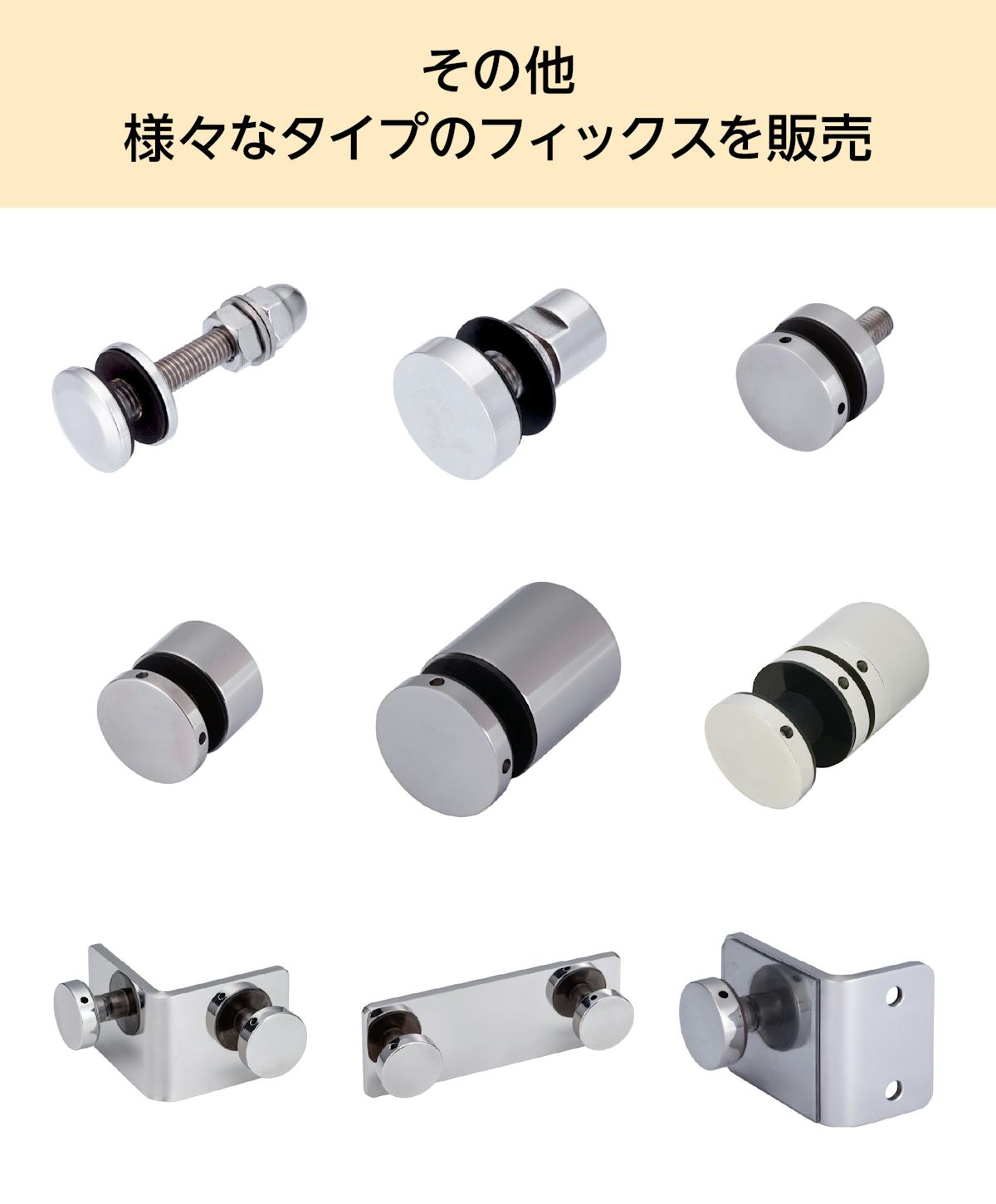

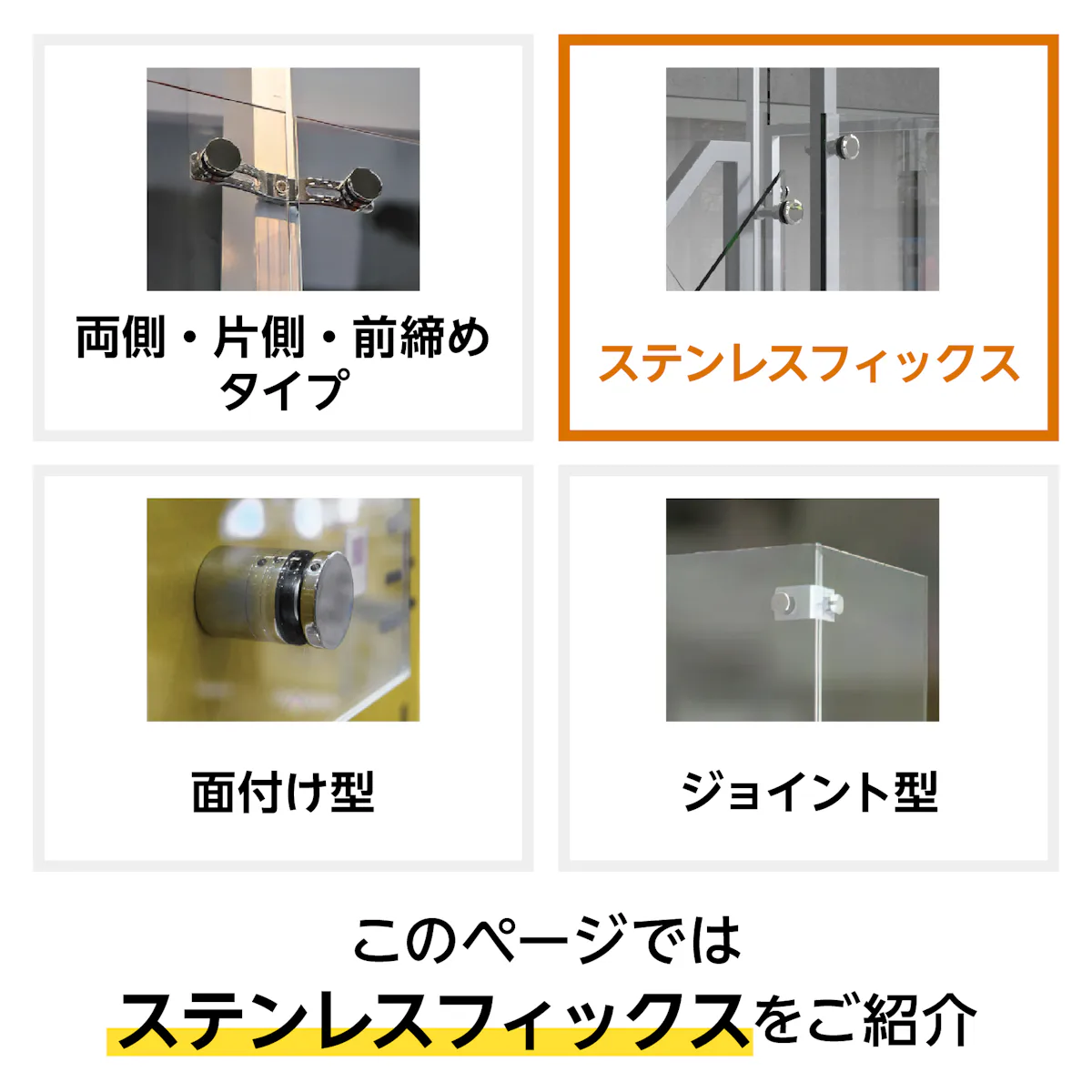

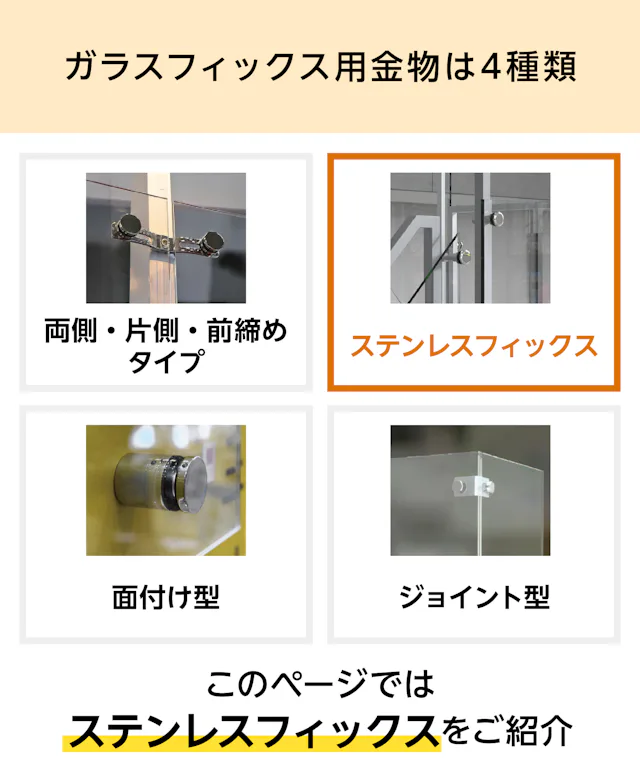

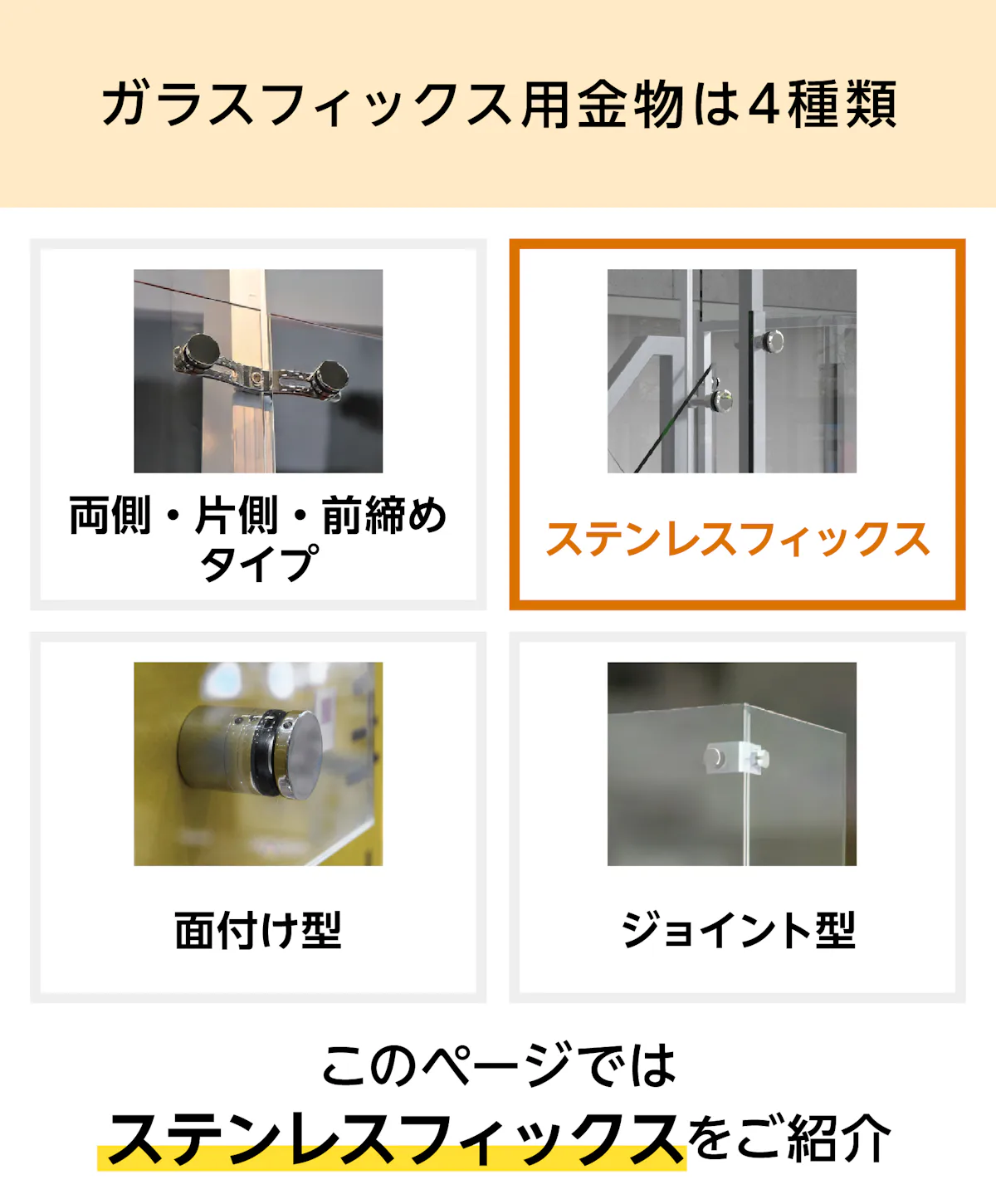

ガラスフィックス用金物は以下の4種類があります。
・位置調整が可能な「両側・片側・前締めタイプ」
・壁や金物に直接ガラスを固定する「ステンレスフィックス」
・壁面にベースを取り付け支える「面付け型」
・ガラス同士をつなぐ「ジョイント型」
ガラスの設置場所や用途に合わせて、ぴったりのフィックスをお選びいただけます。

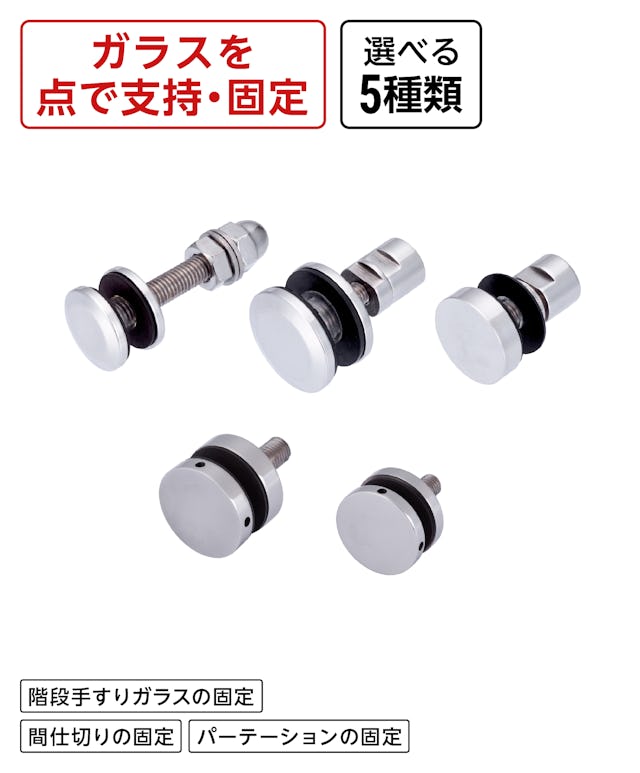

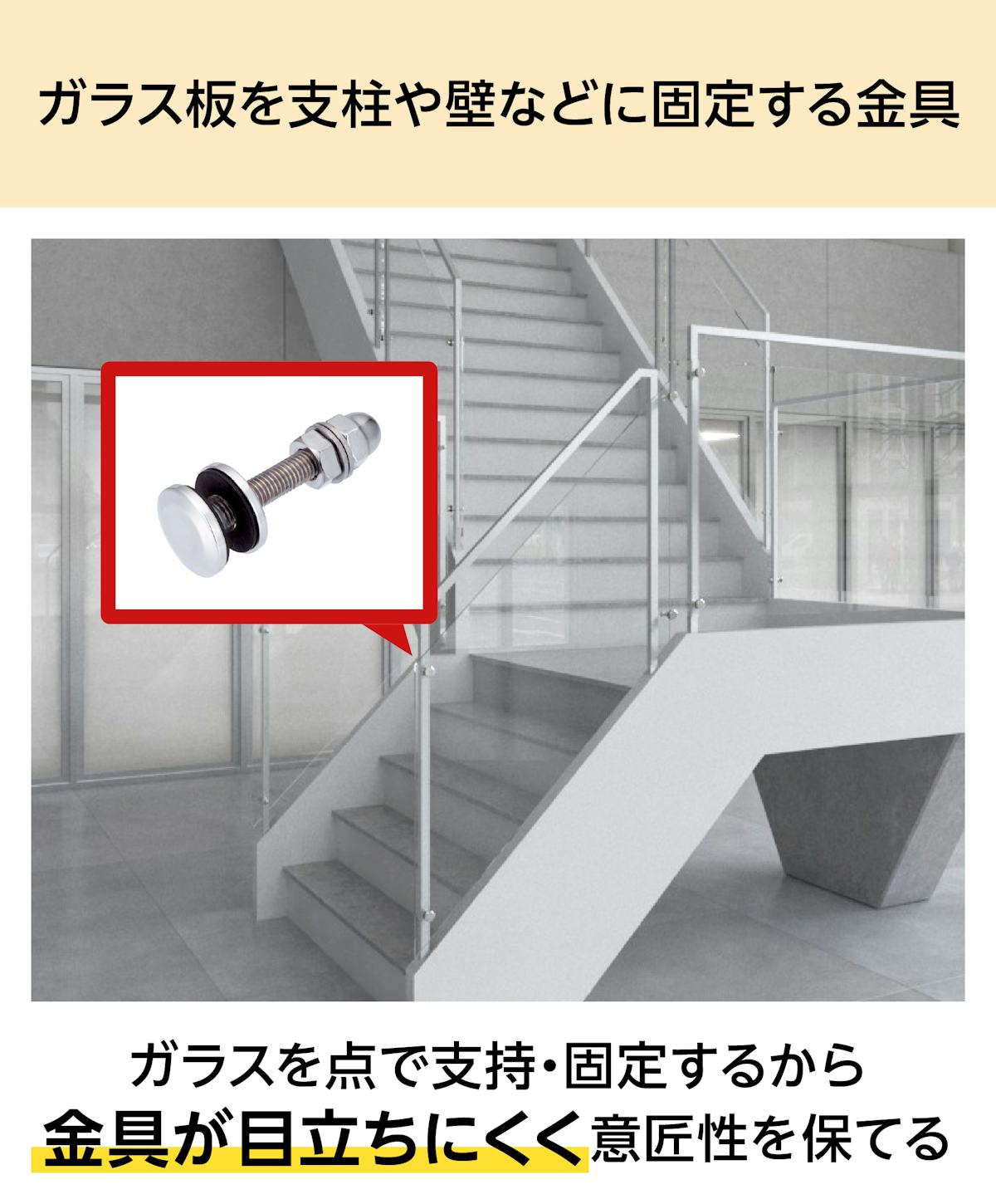

フィックスはガラス板を支柱や壁などに、締め込んで固定する金具です。

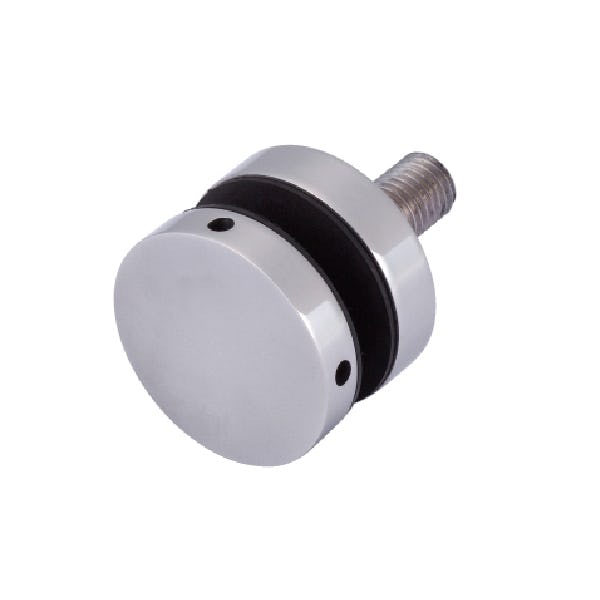

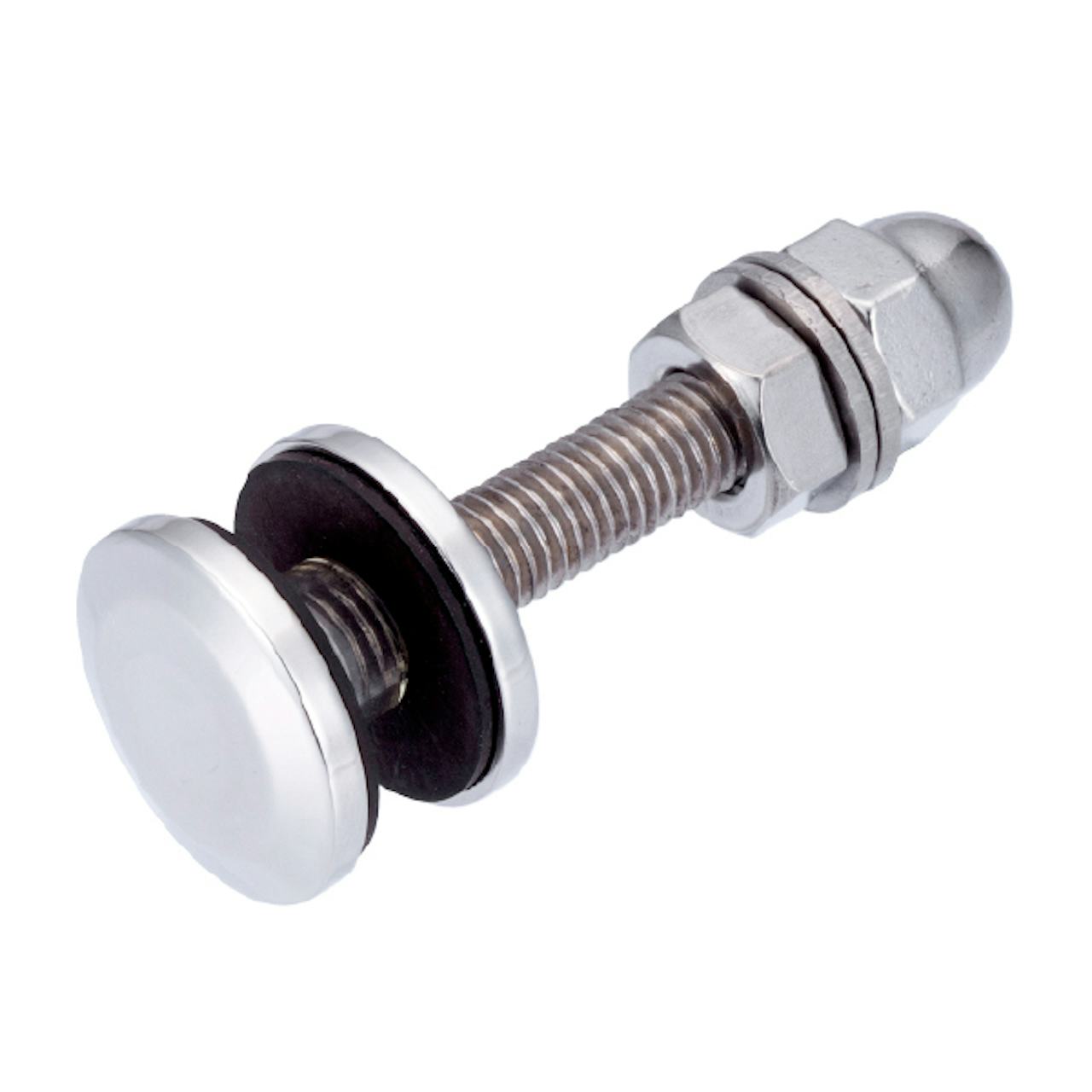

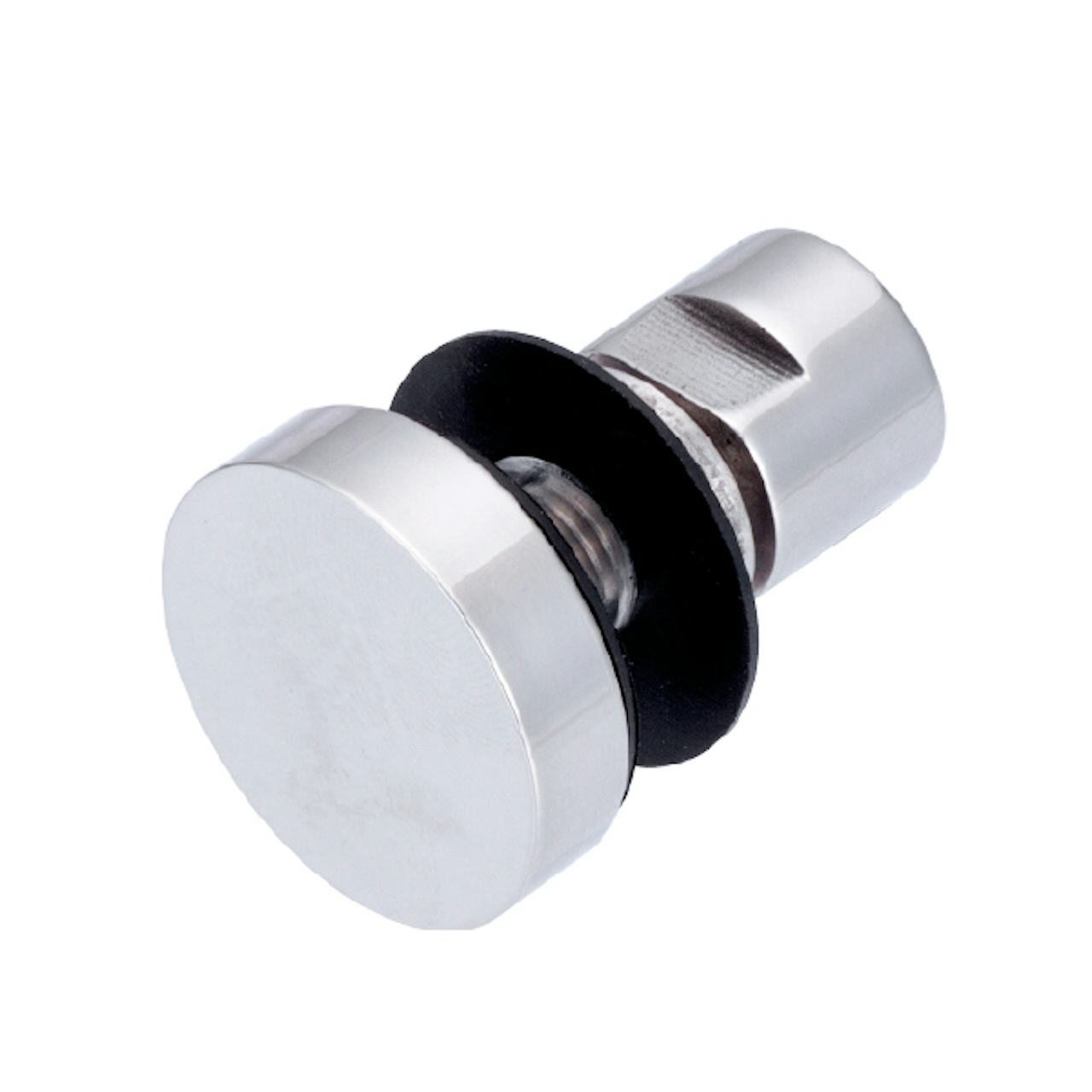

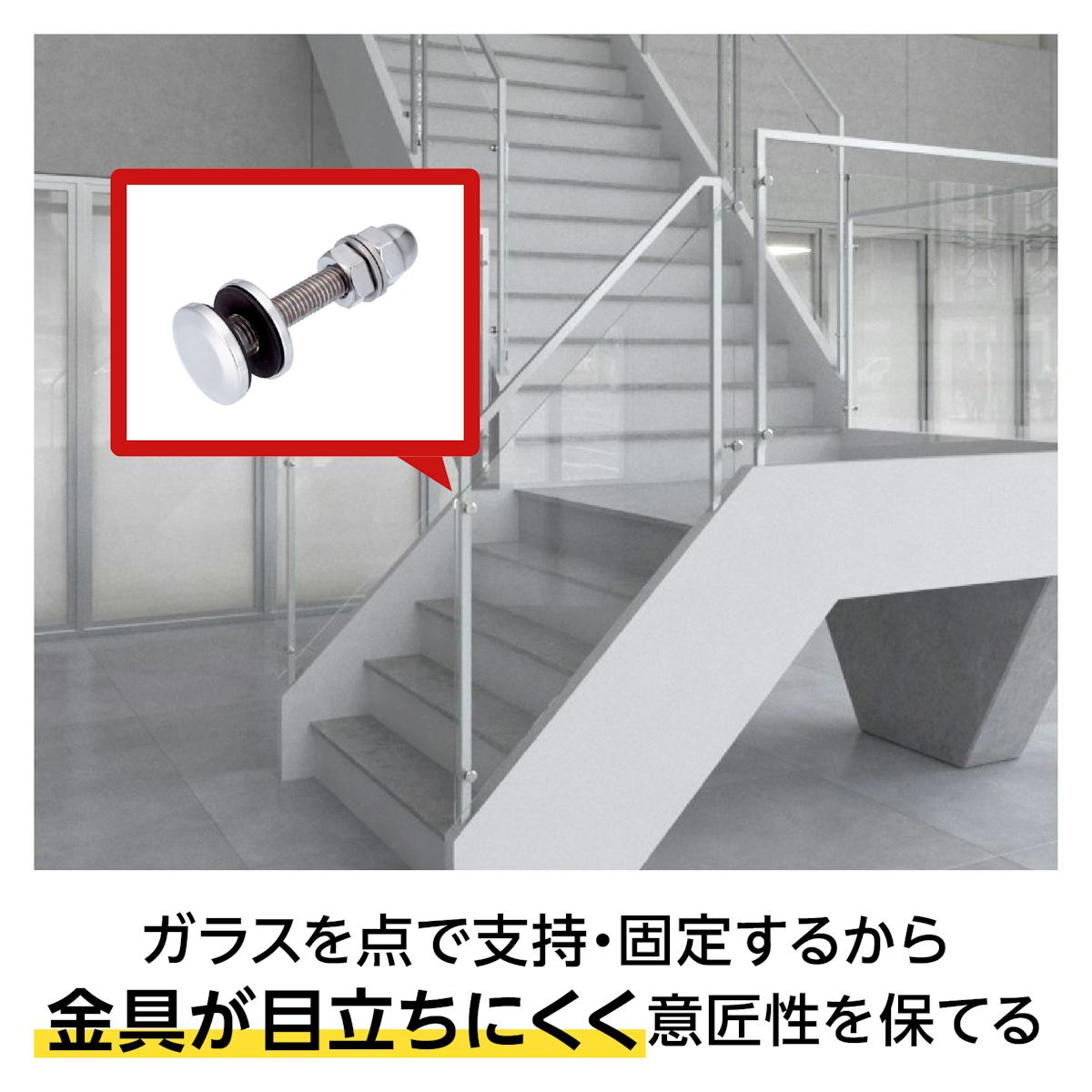

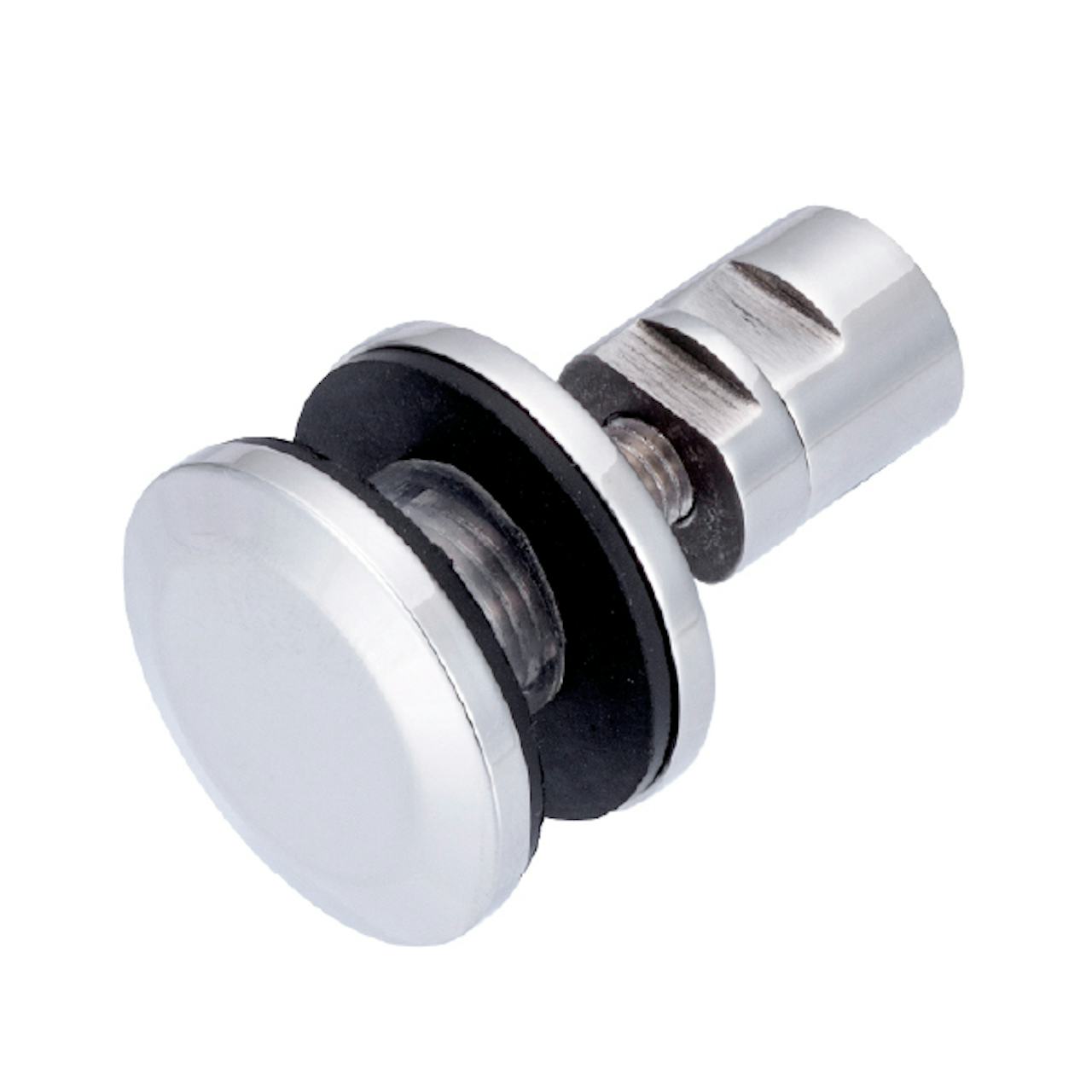

このステンレスフィックスは、ガラスを点で支えて固定するため、金具が目立ちにくく、空間のデザイン性を損ないません。

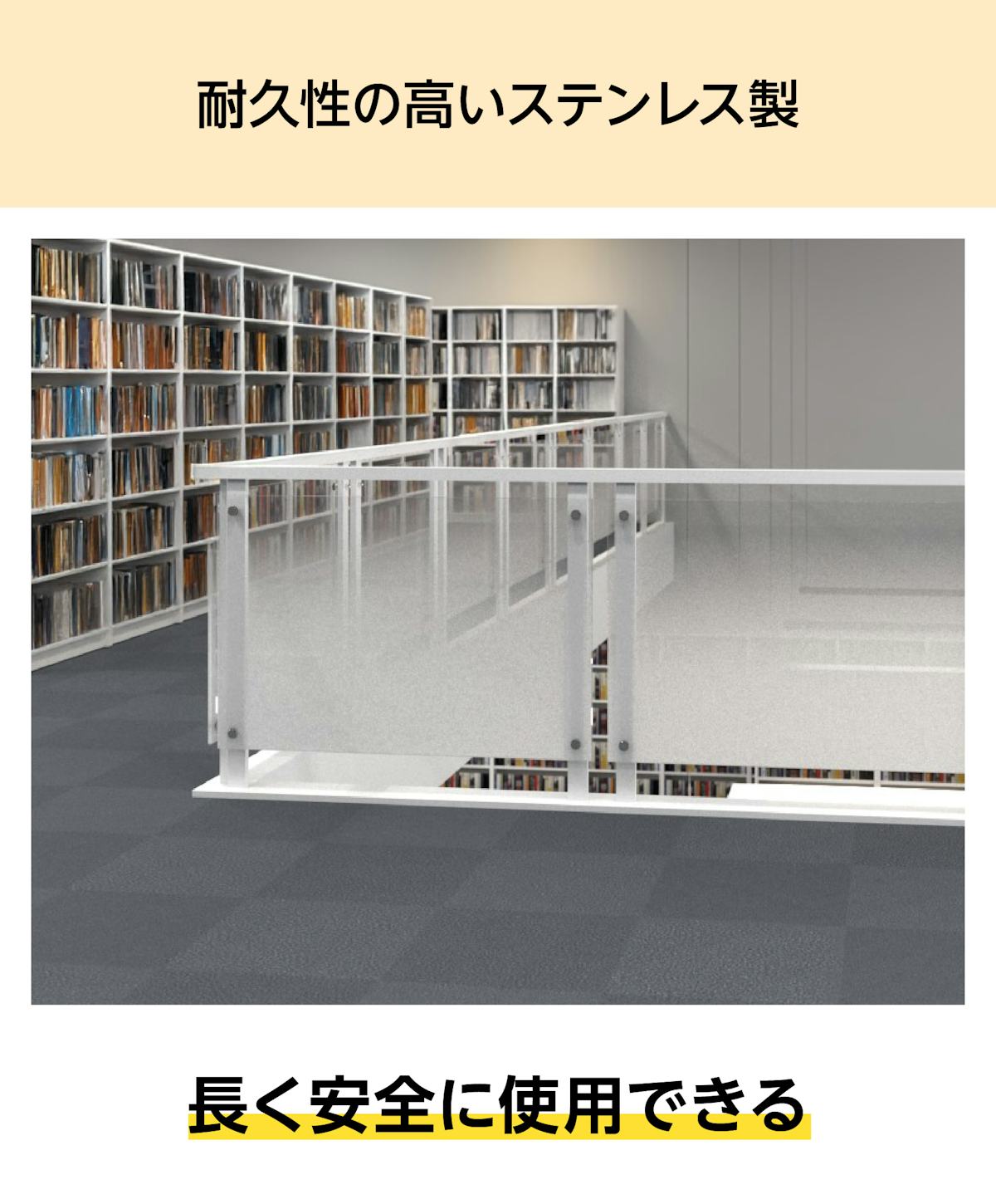

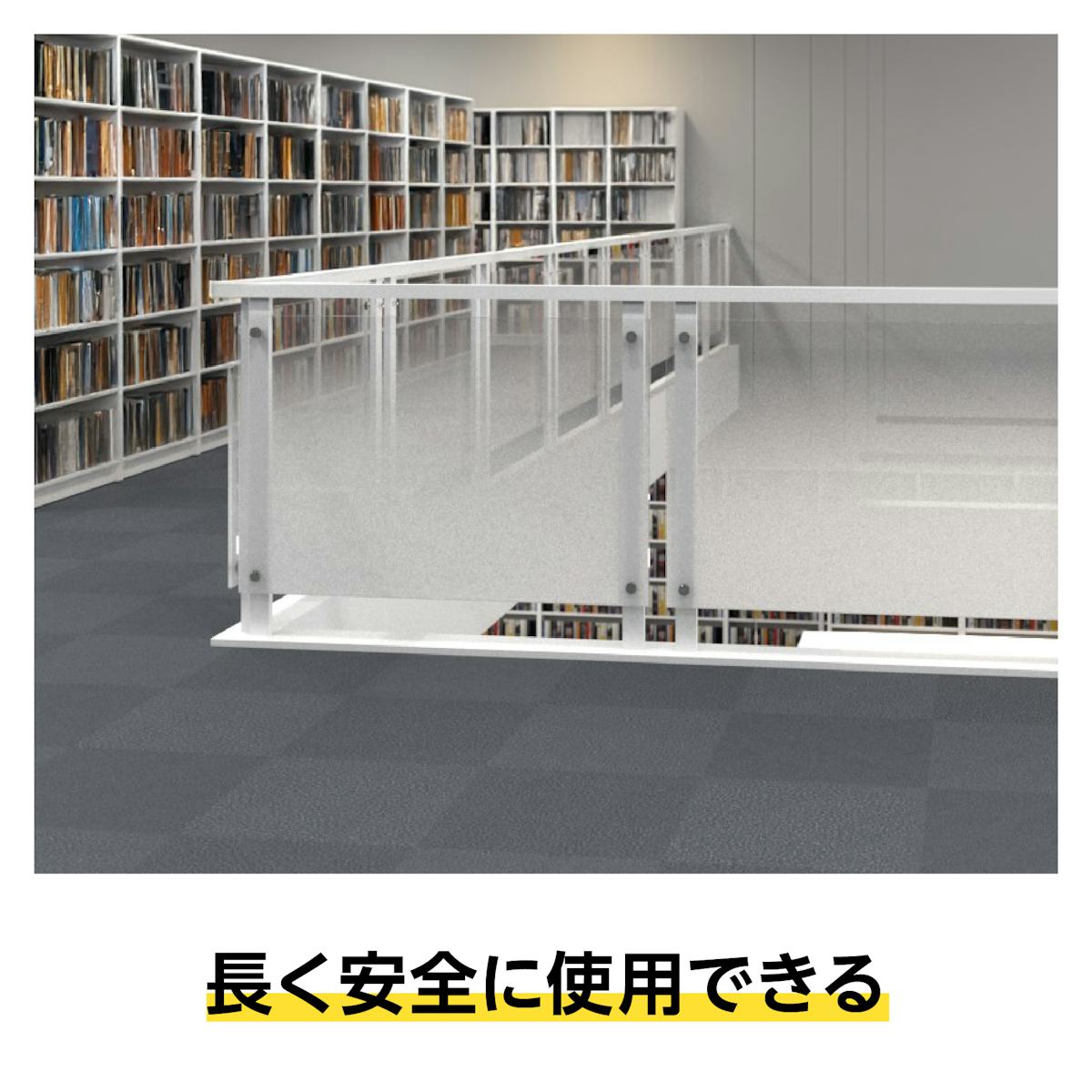

このフィックスは、ステンレスを使用しており、耐久性が高く長く安全にご使用いただけます。

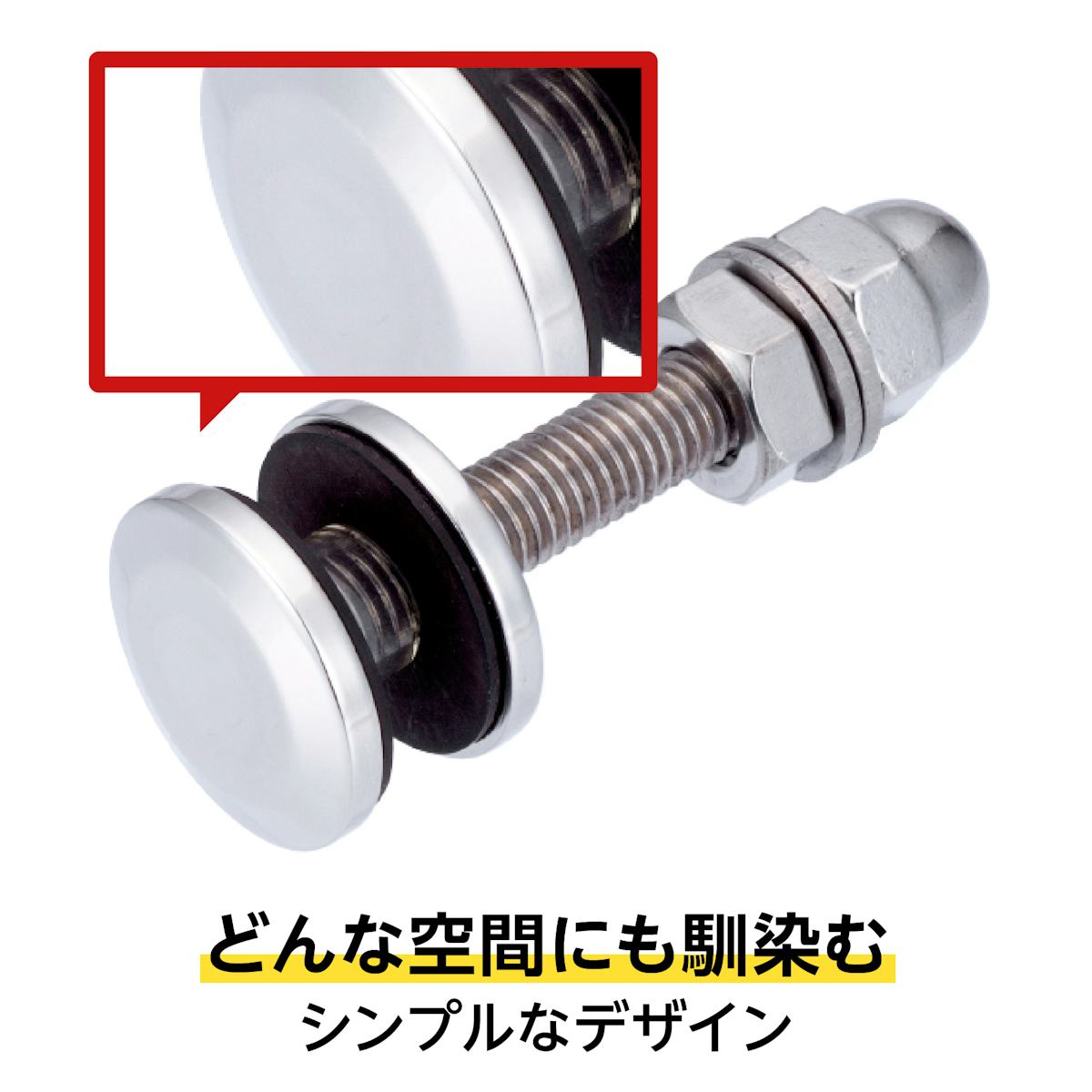

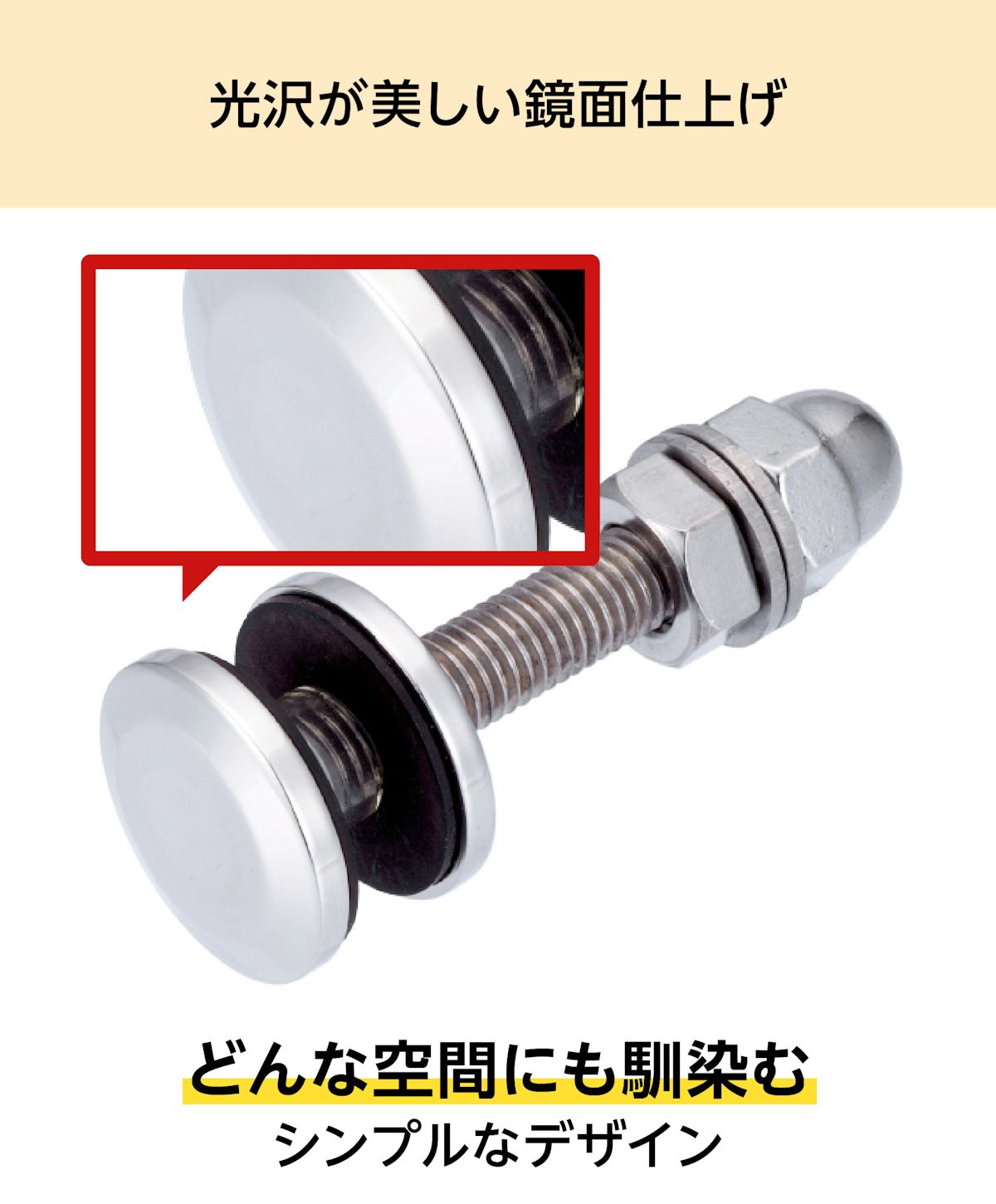

鏡面仕上げで表面にツヤがあります。建築物の美観を損ねないシンプルなデザインで、設置場所を選ばすどんな空間にも馴染みます。

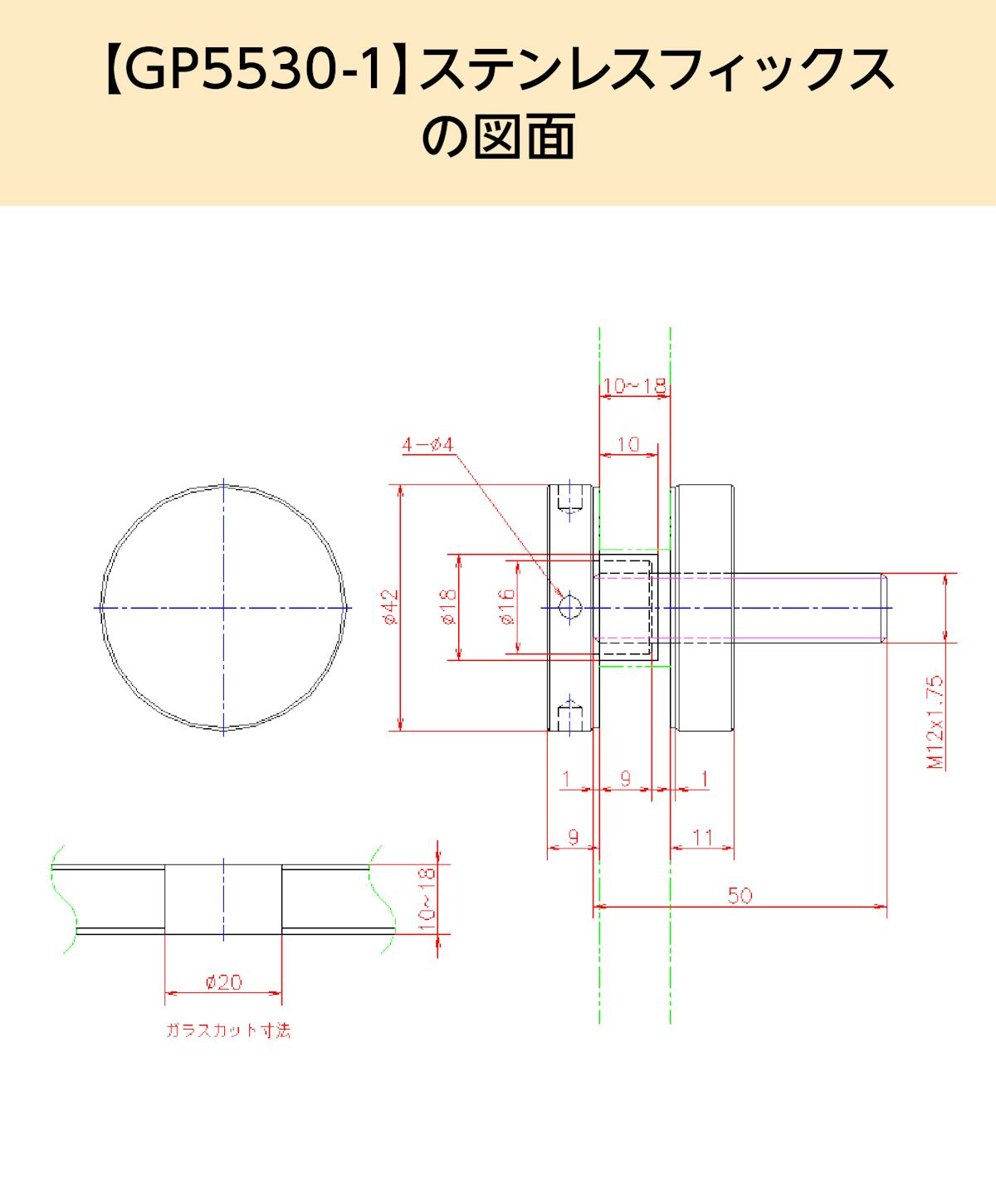

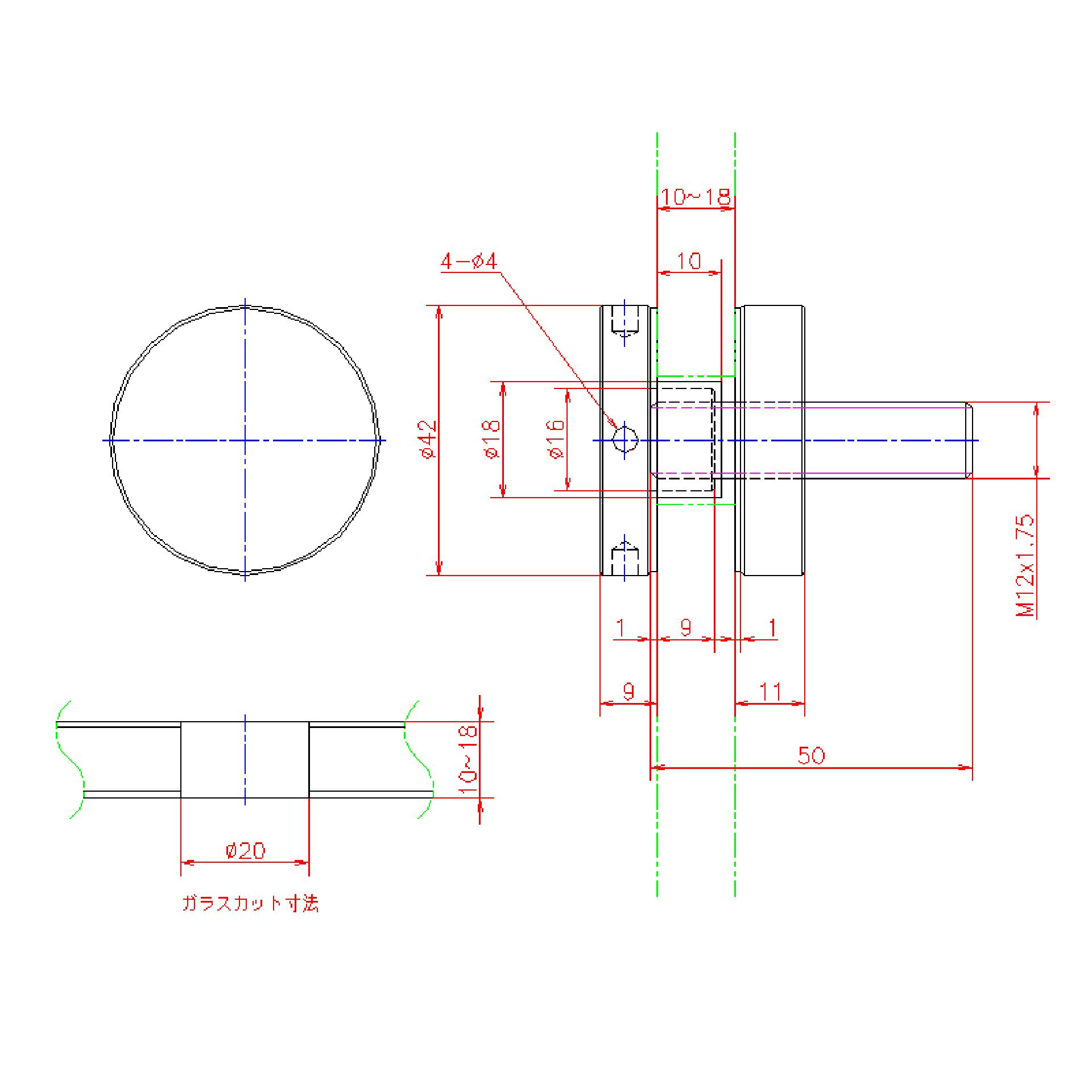

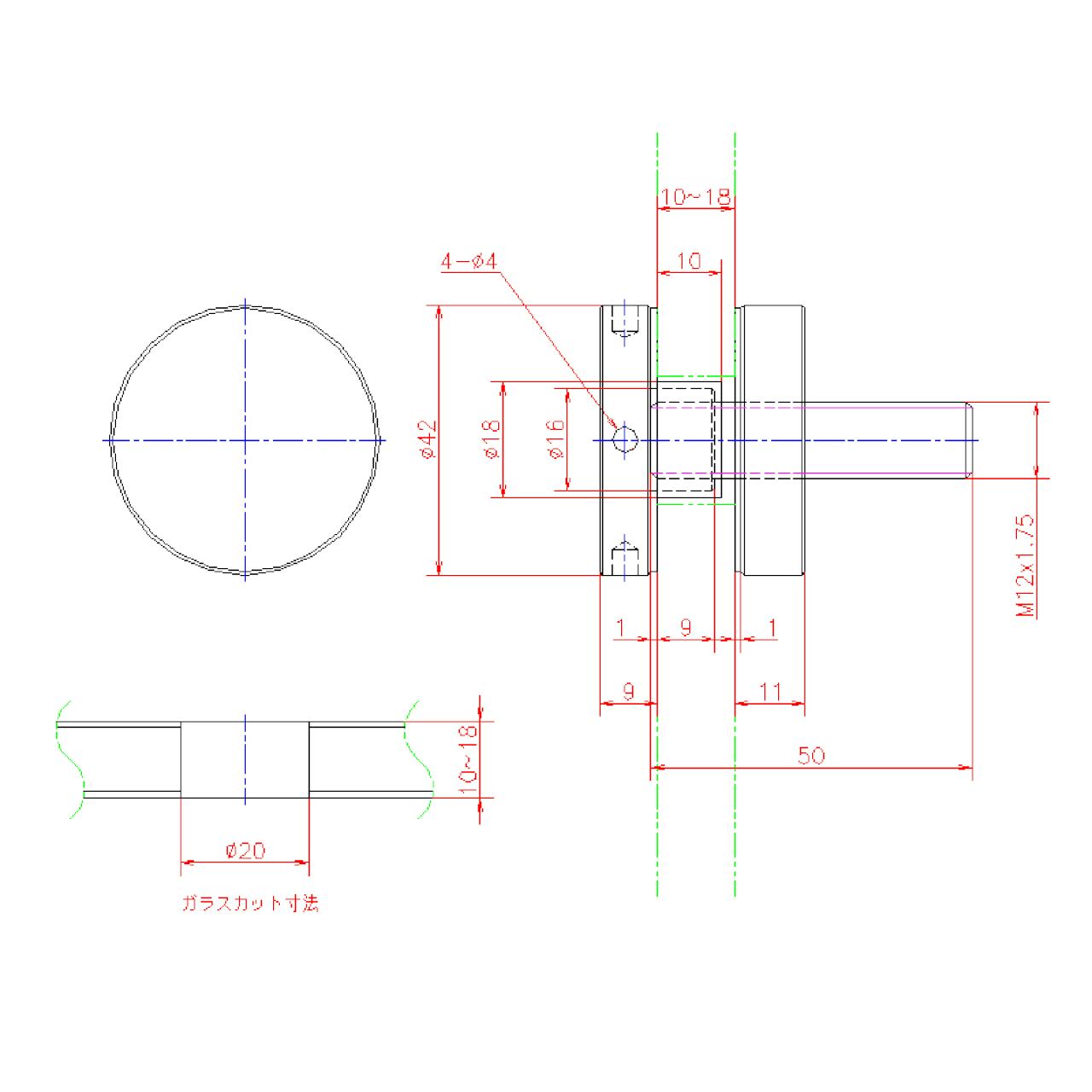

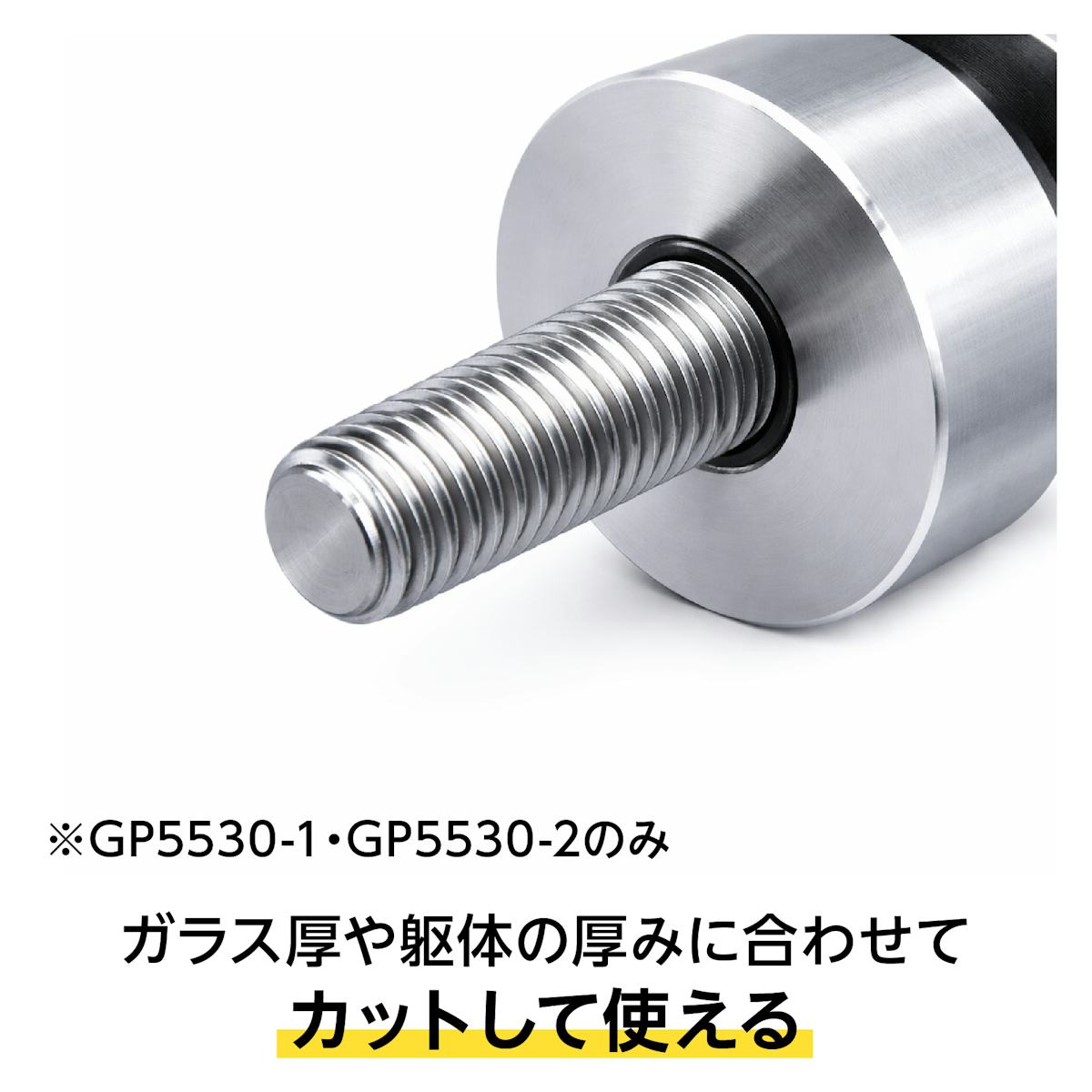

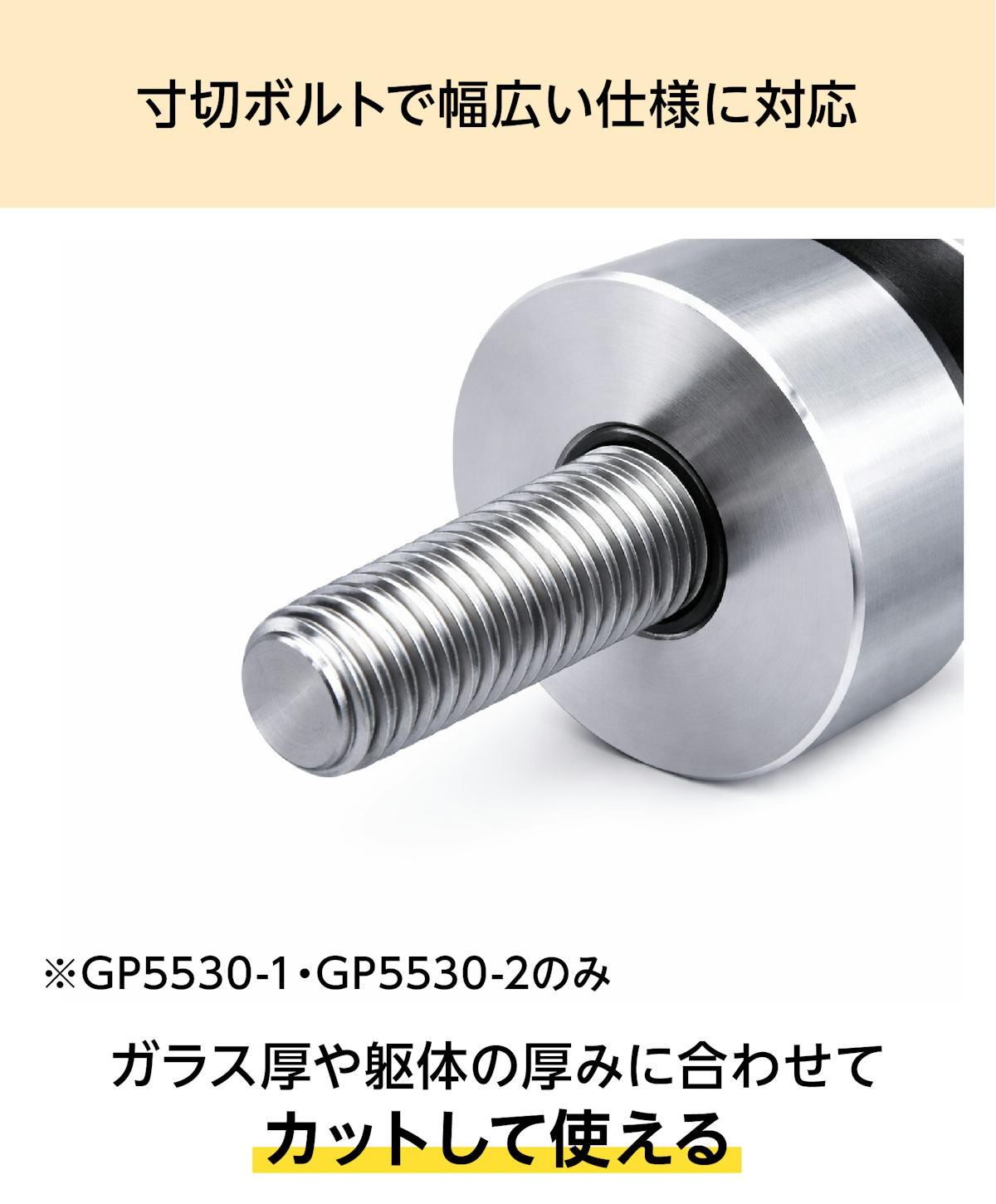

「GP5530-1」と「GP5530-2」は、シャフトにカットして使える寸切ボルトを使用しています。
ガラスや躯体の厚みに合わせてボルトの長さを調整できるので、幅広い仕様に対応できます。
| 商品 |
GP5060
 |
GP5070
 |

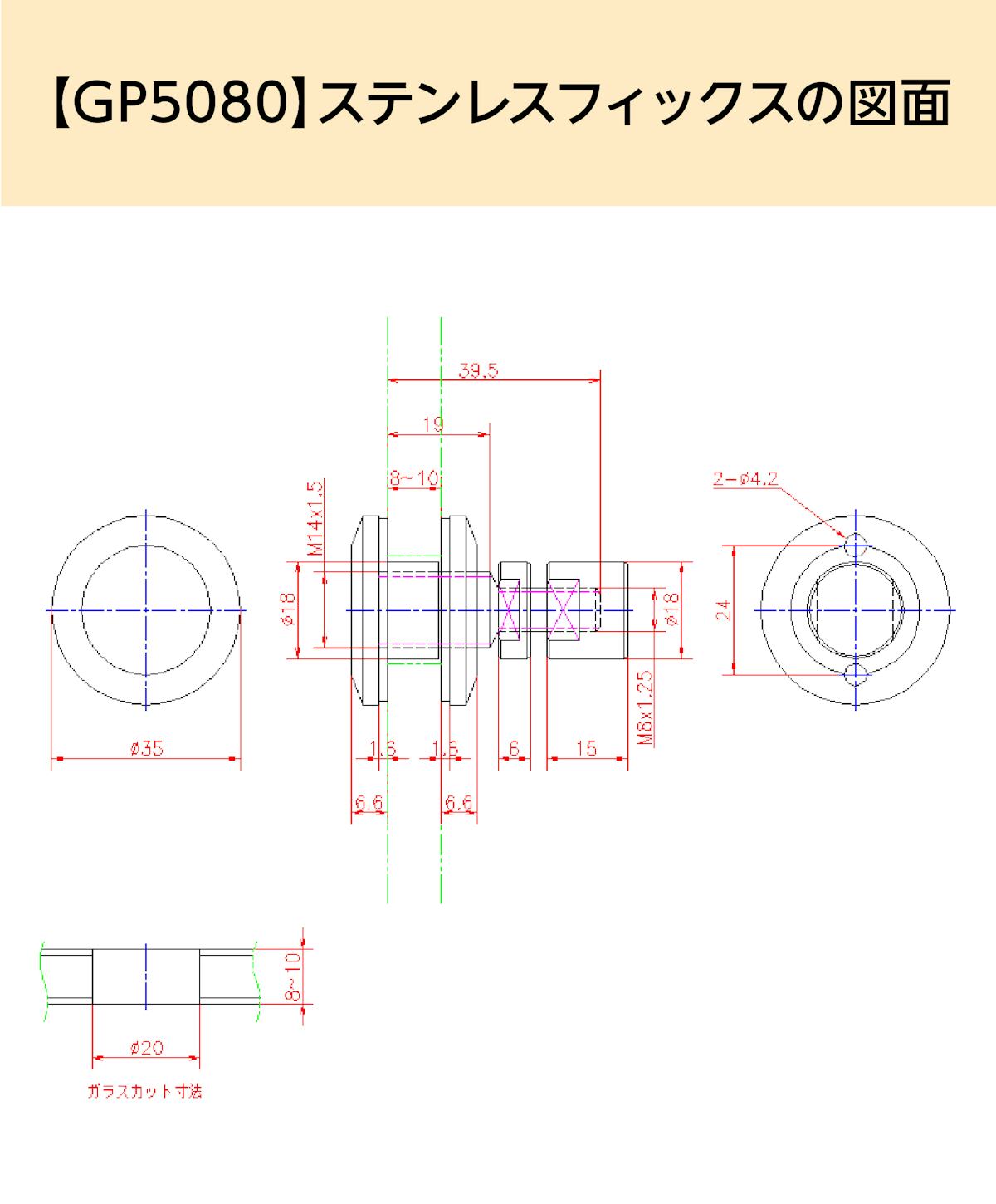

GP5080
 |
GP5530-1
 |
GP5530-2
 |
|---|---|---|---|---|---|

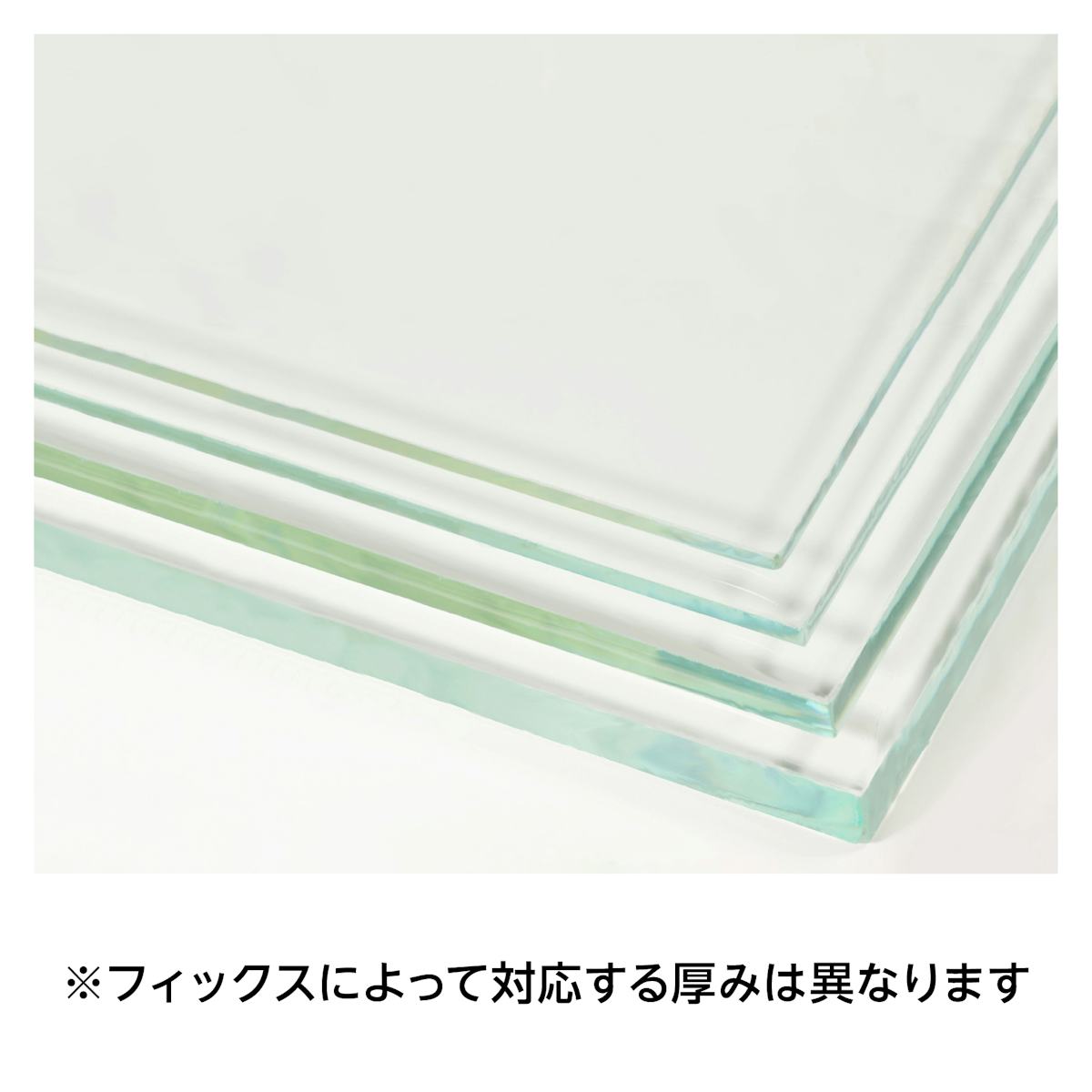

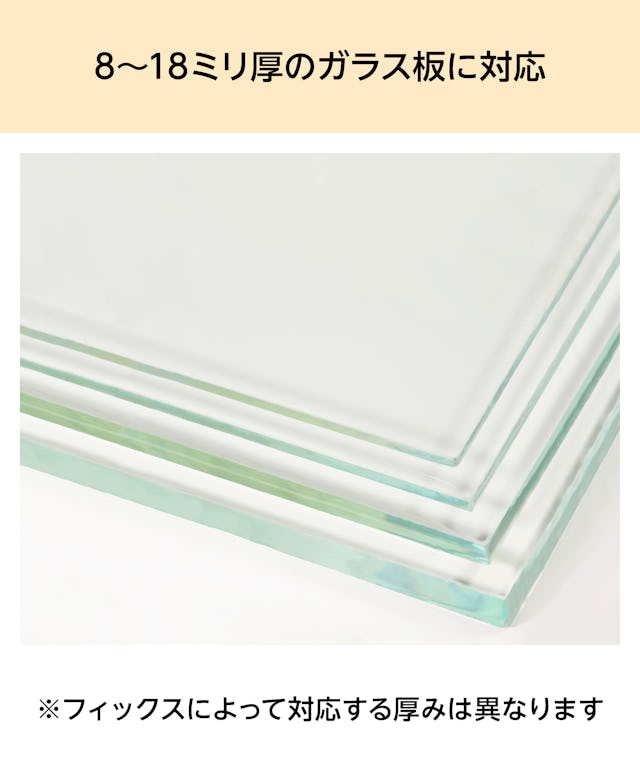

| 対応ガラス厚 | 8～12ミリ | 8～12ミリ | 8～10ミリ | 10～18ミリ | 8～15ミリ |
| 許容荷重 ※ |
25kg | 20kg | 20kg | 45kg | 35kg |
| 位置調整 | - |
 |
 |
 |

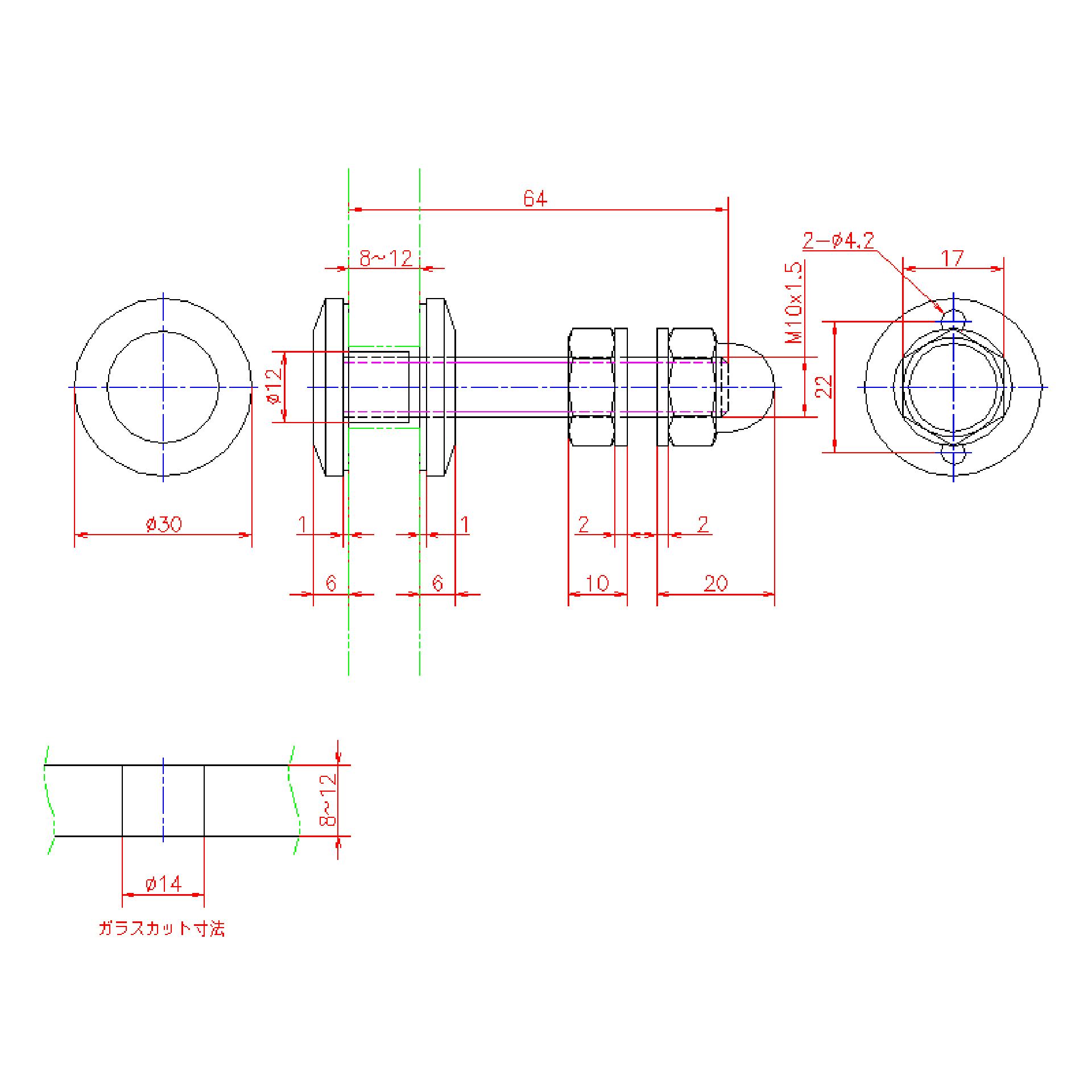

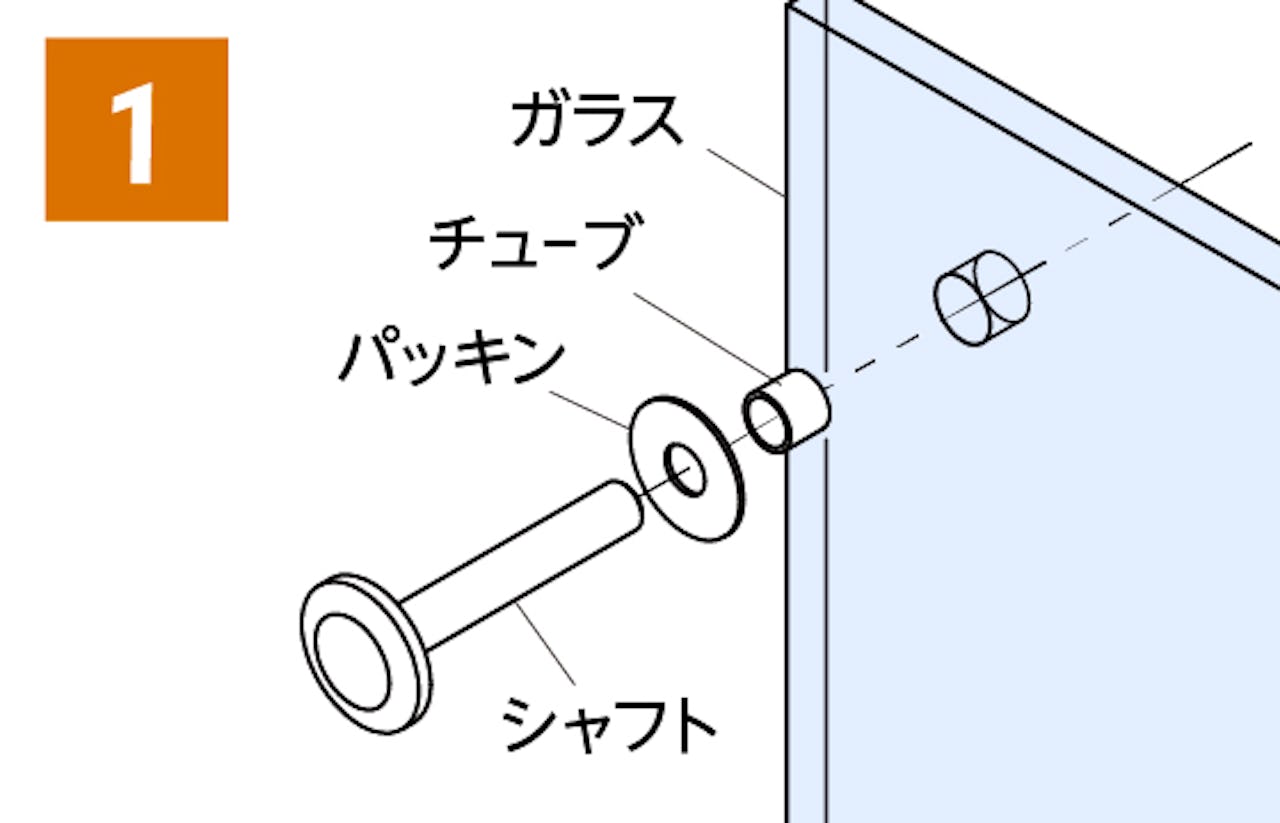

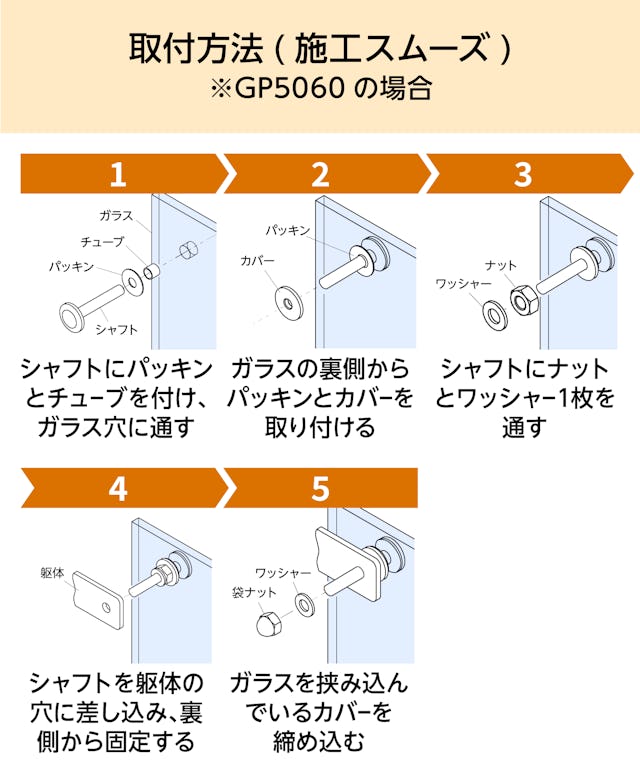

シャフトにパッキンとチューブを付け、ガラス穴に通す

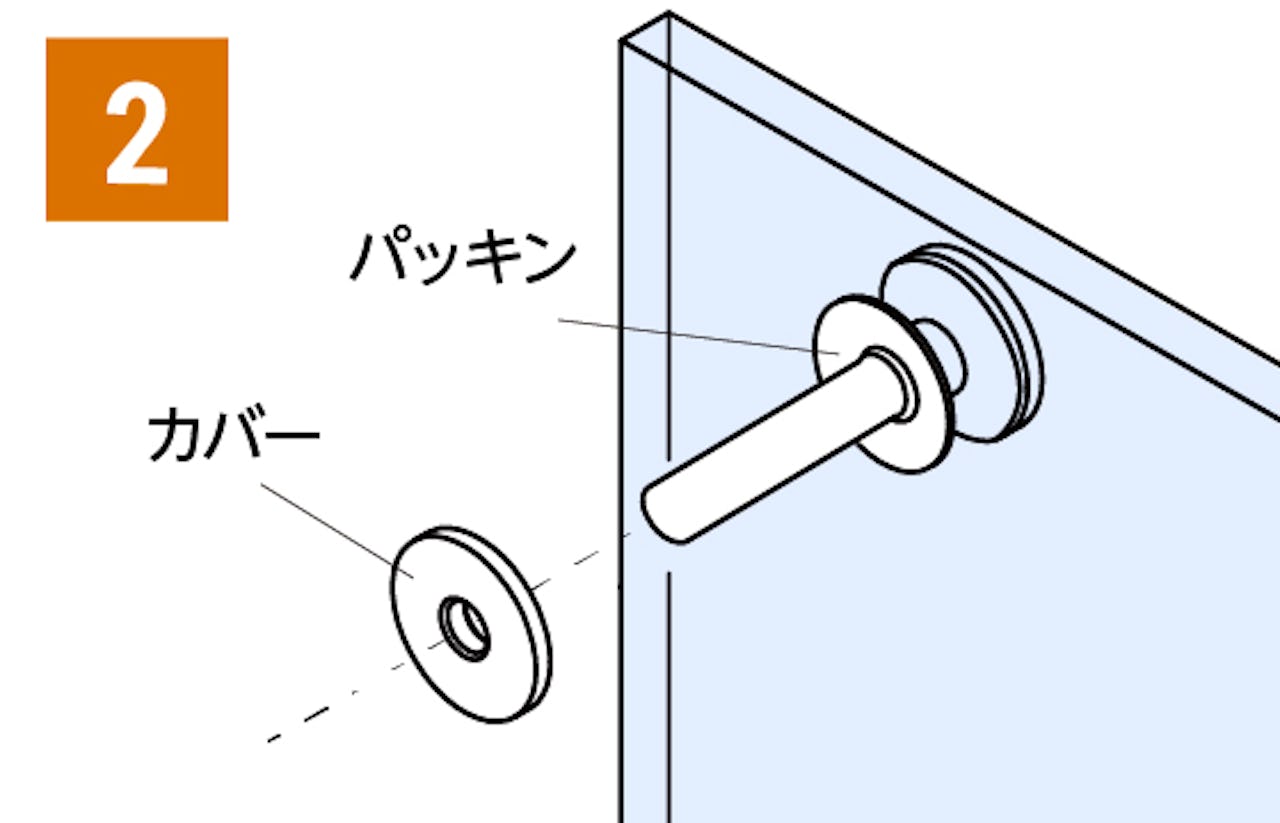

ガラスの裏側からパッキンとカバーを取り付ける

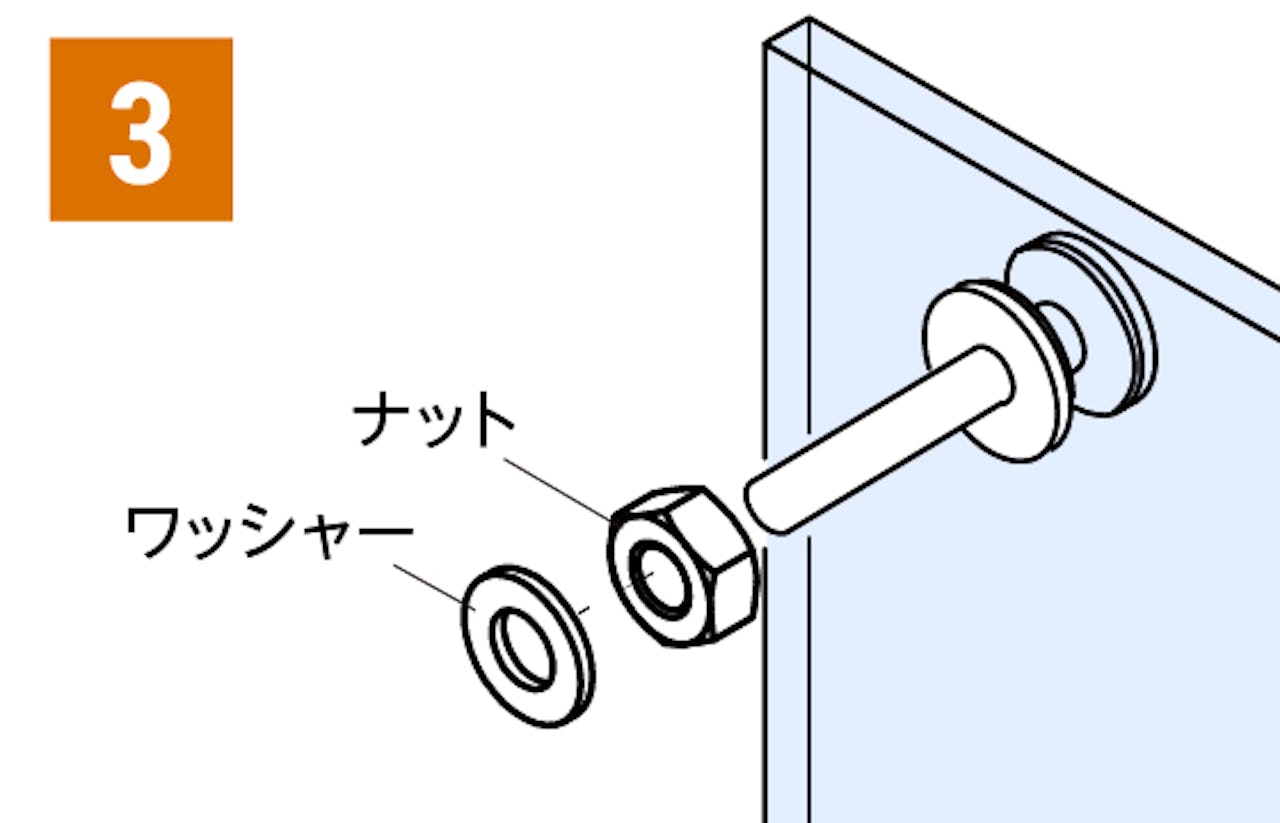

シャフトにナットとワッシャー1枚を通す

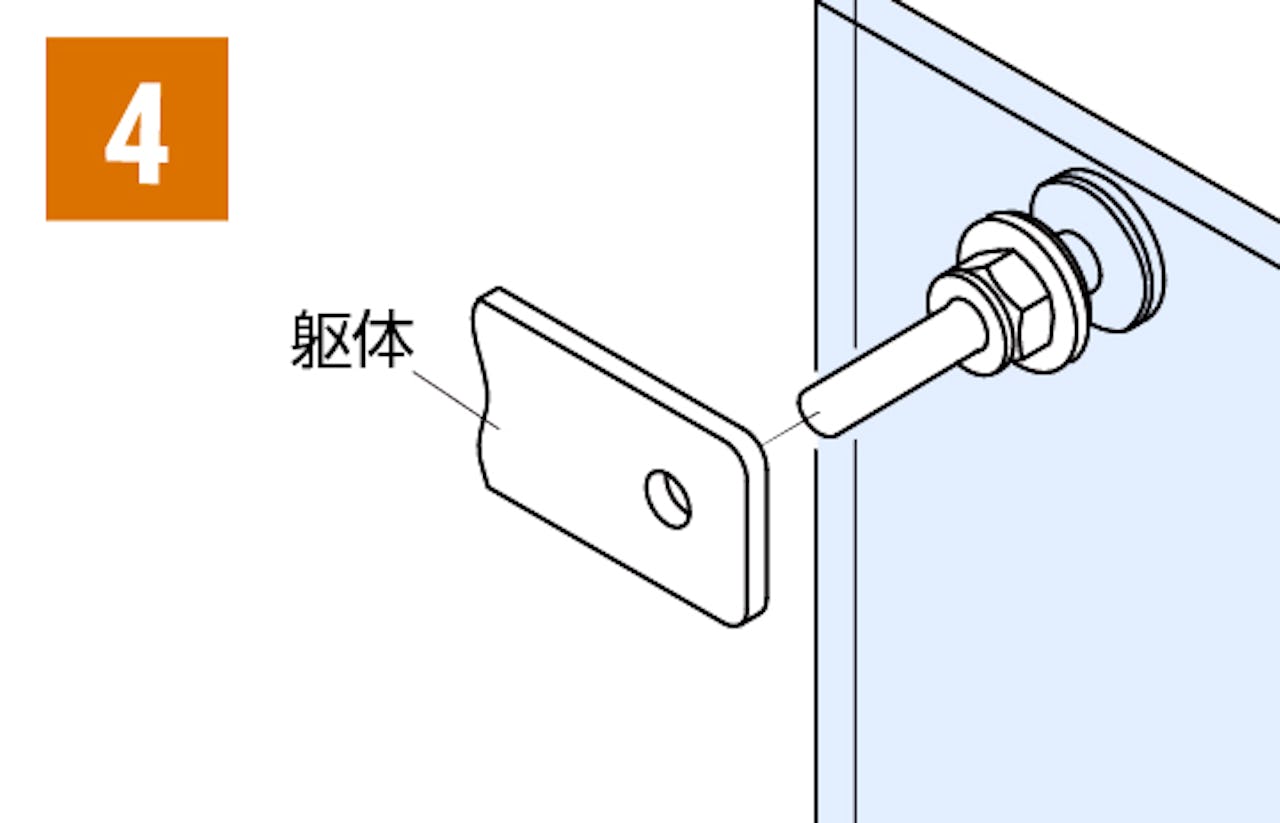

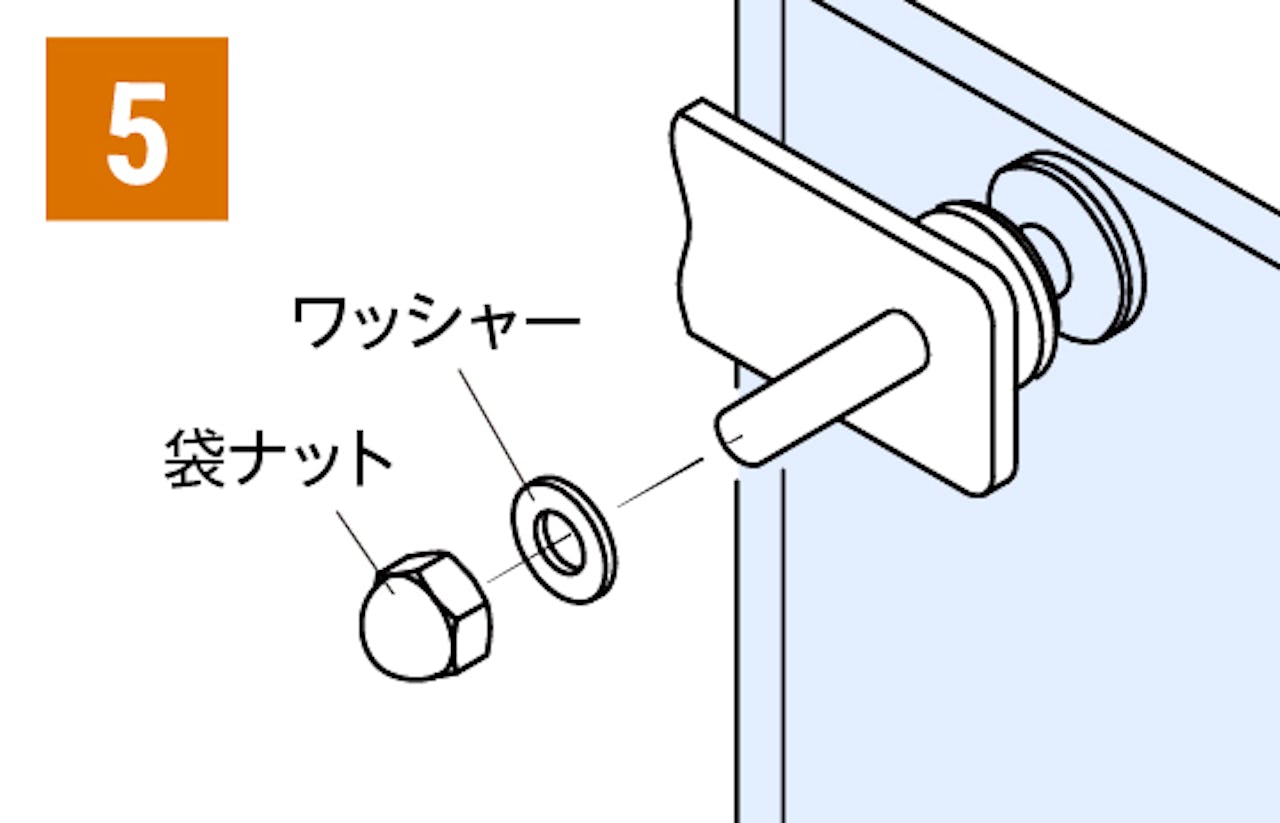

シャフトを躯体の穴に差し込み、裏側から固定する
ガラスを挟み込んでいるカバーを 締め込む

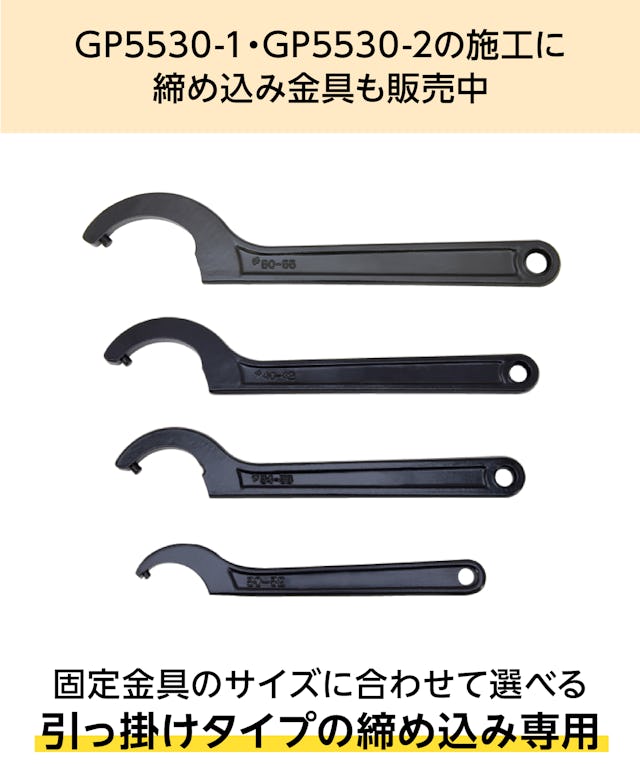

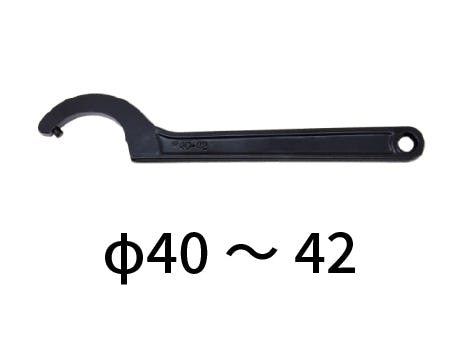

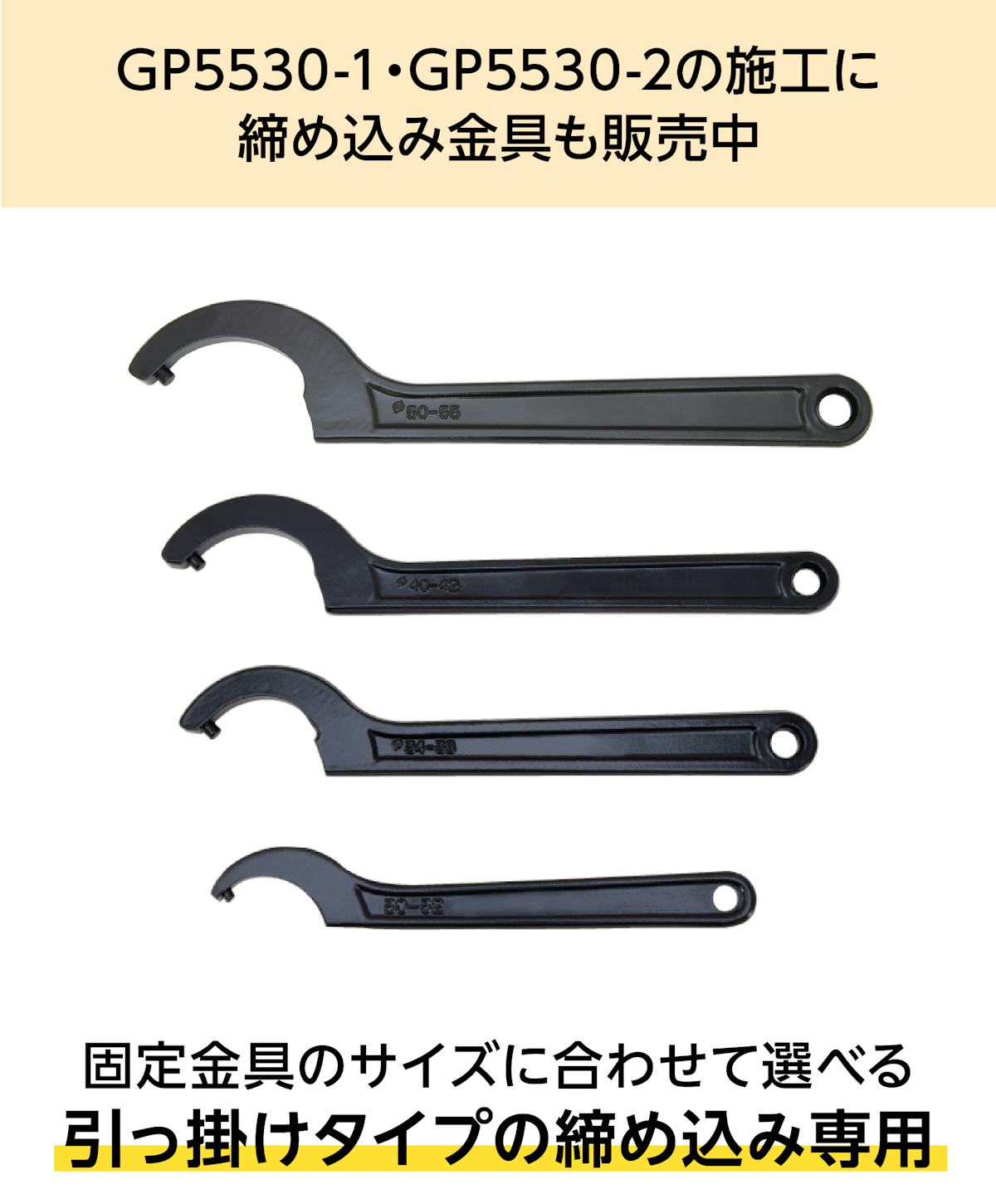

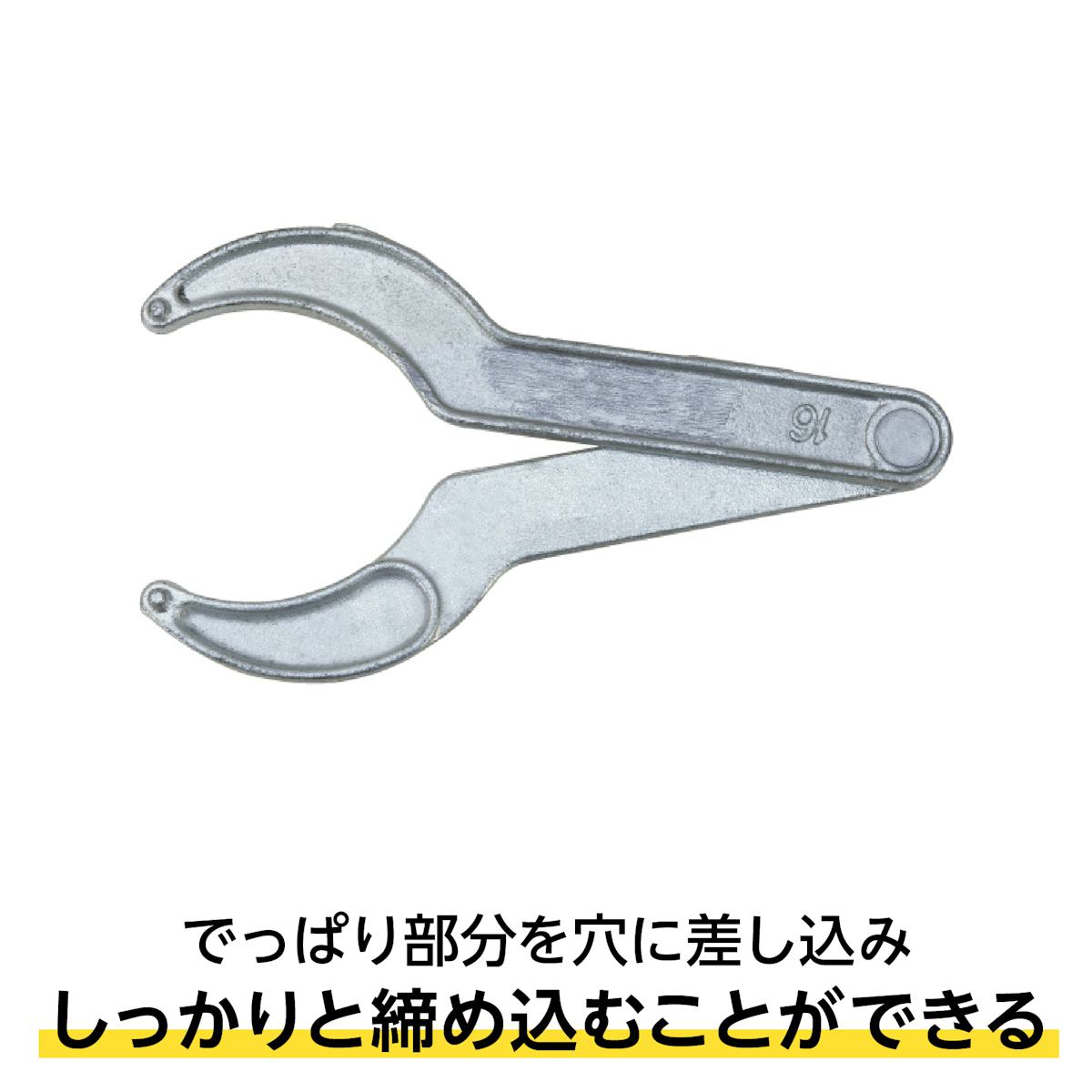

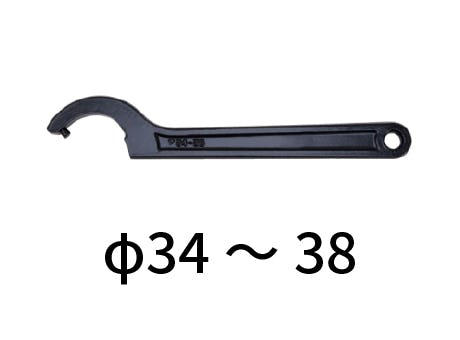

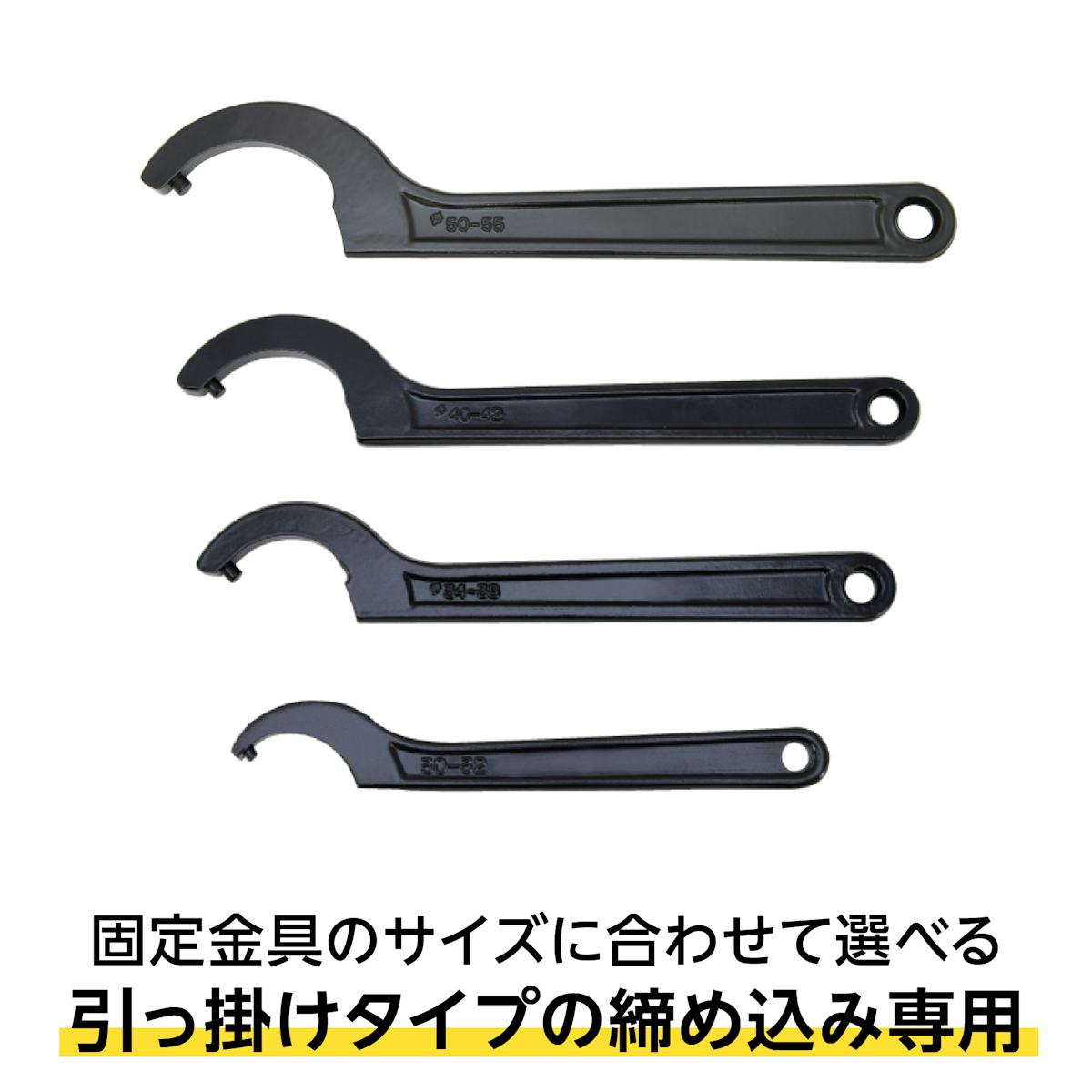

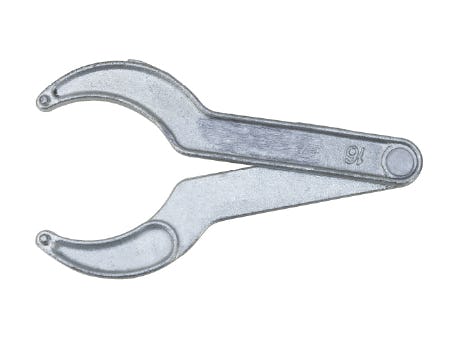

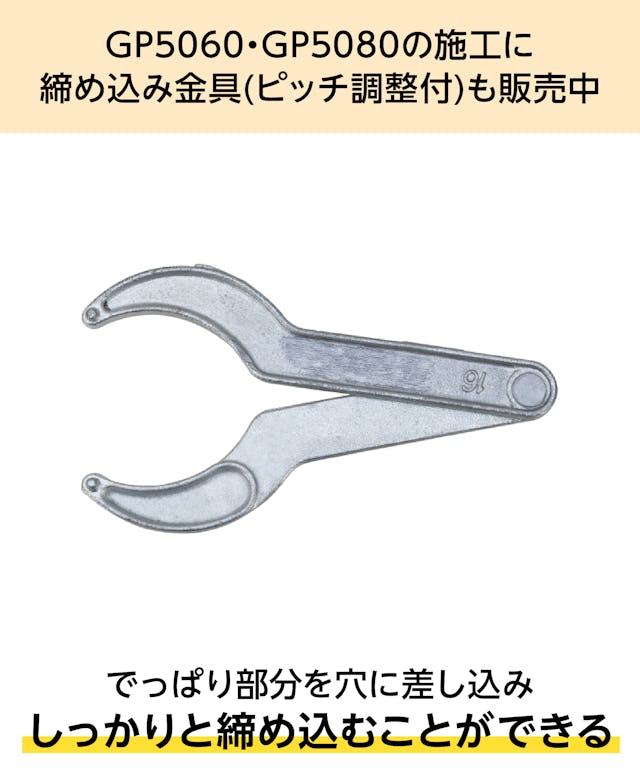

フィックスをガラスに取り付ける際に使用する専用の締め込み金具です。
この締め込み金具(引掛けタイプ)は、フィックス側面に穴があるGP5530-1・GP5530-2の取り付けに使用できます。
フィックスのサイズに合わせて選べる4種類をご用意しています。

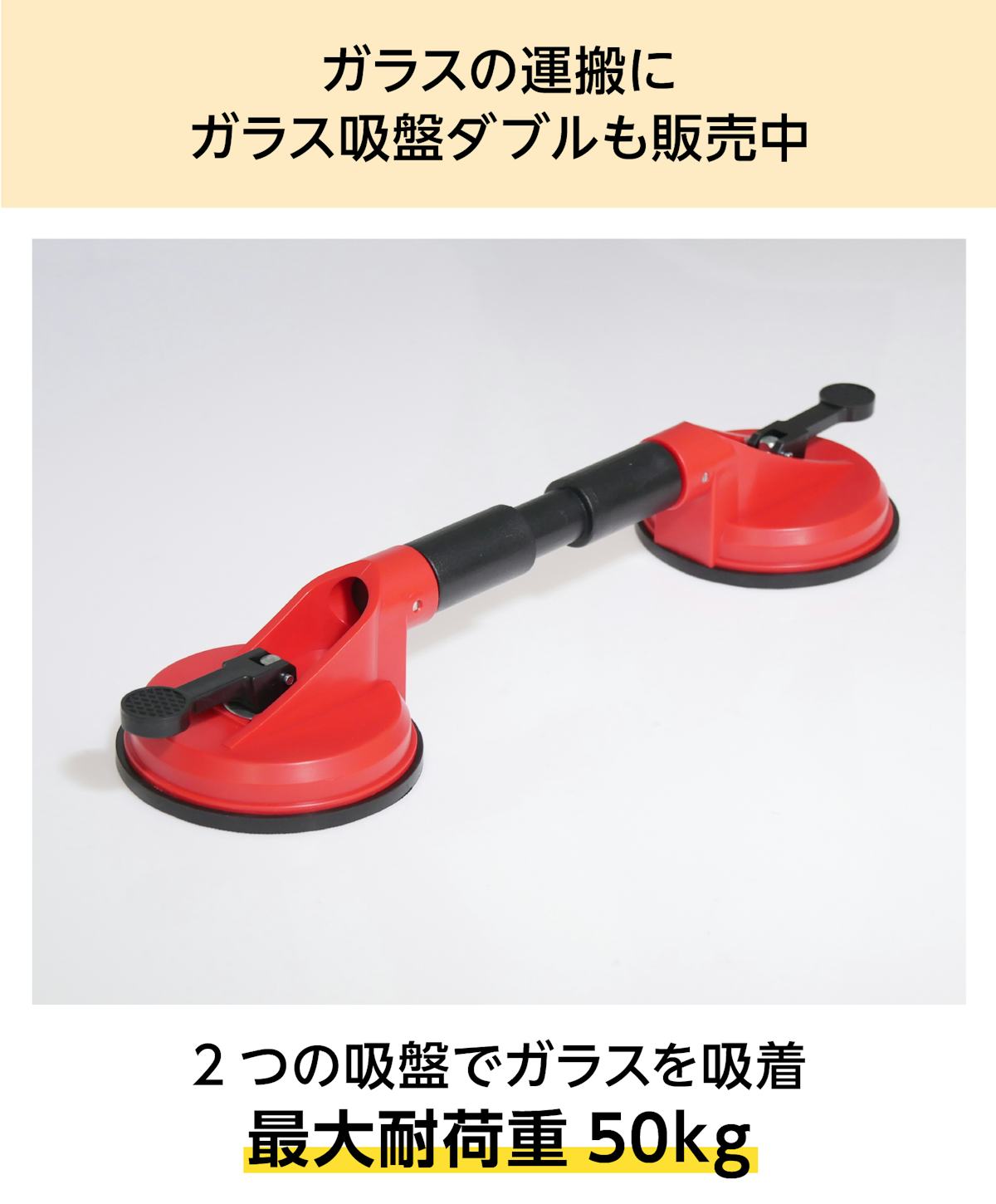

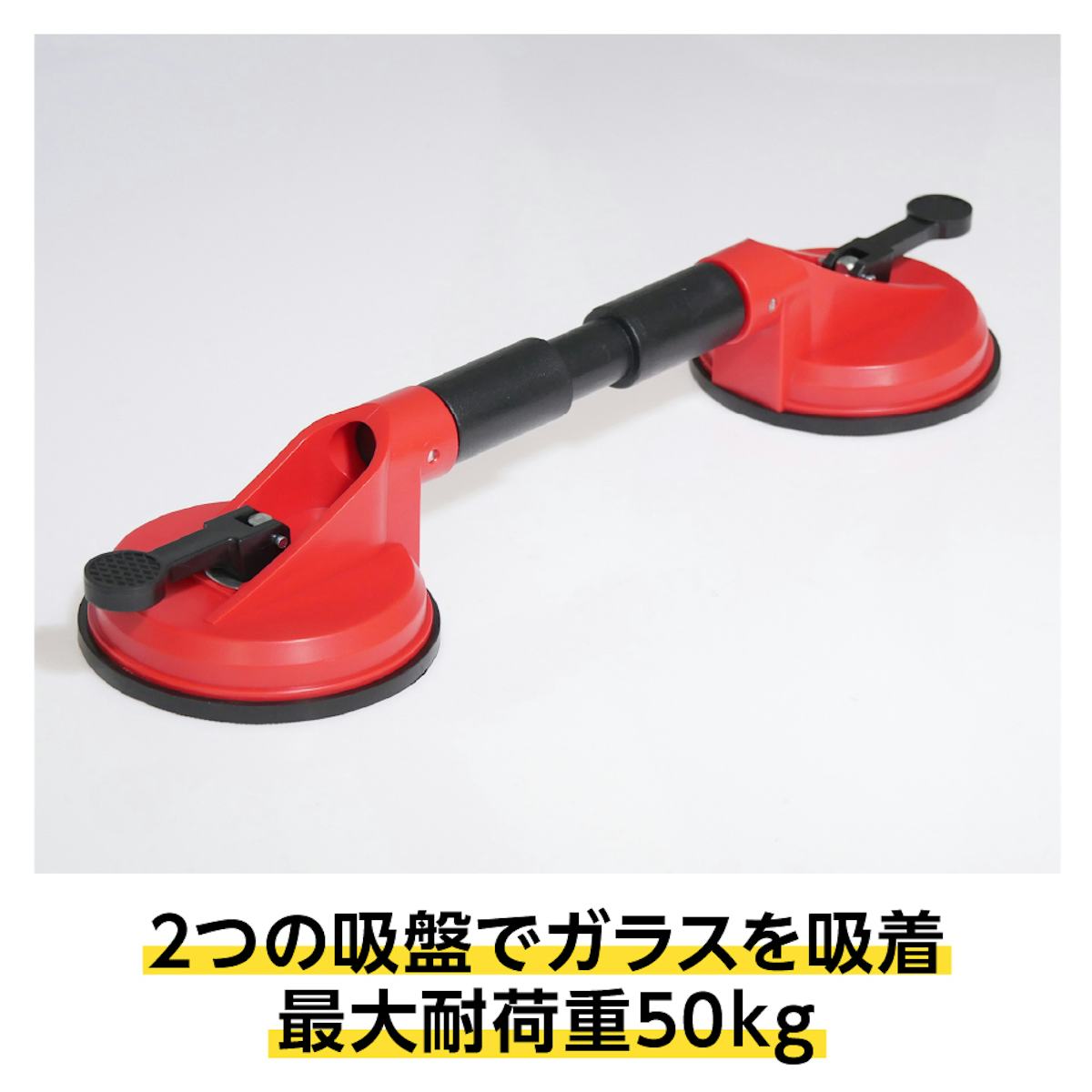

ガラスを安全に持ち運ぶことができる、ガラス専用の運搬用吸盤です。
吸盤に付いているグリップを上に持ち上げるだけで簡単にガラスが吸着します。
最大約50㎏のガラスを持ち運ぶことができます。
| 用途 | 間仕切りの固定／階段手すりガラスの固定／パーテーションの固定 |
|---|---|
| サイズ | ・規格5種類 |

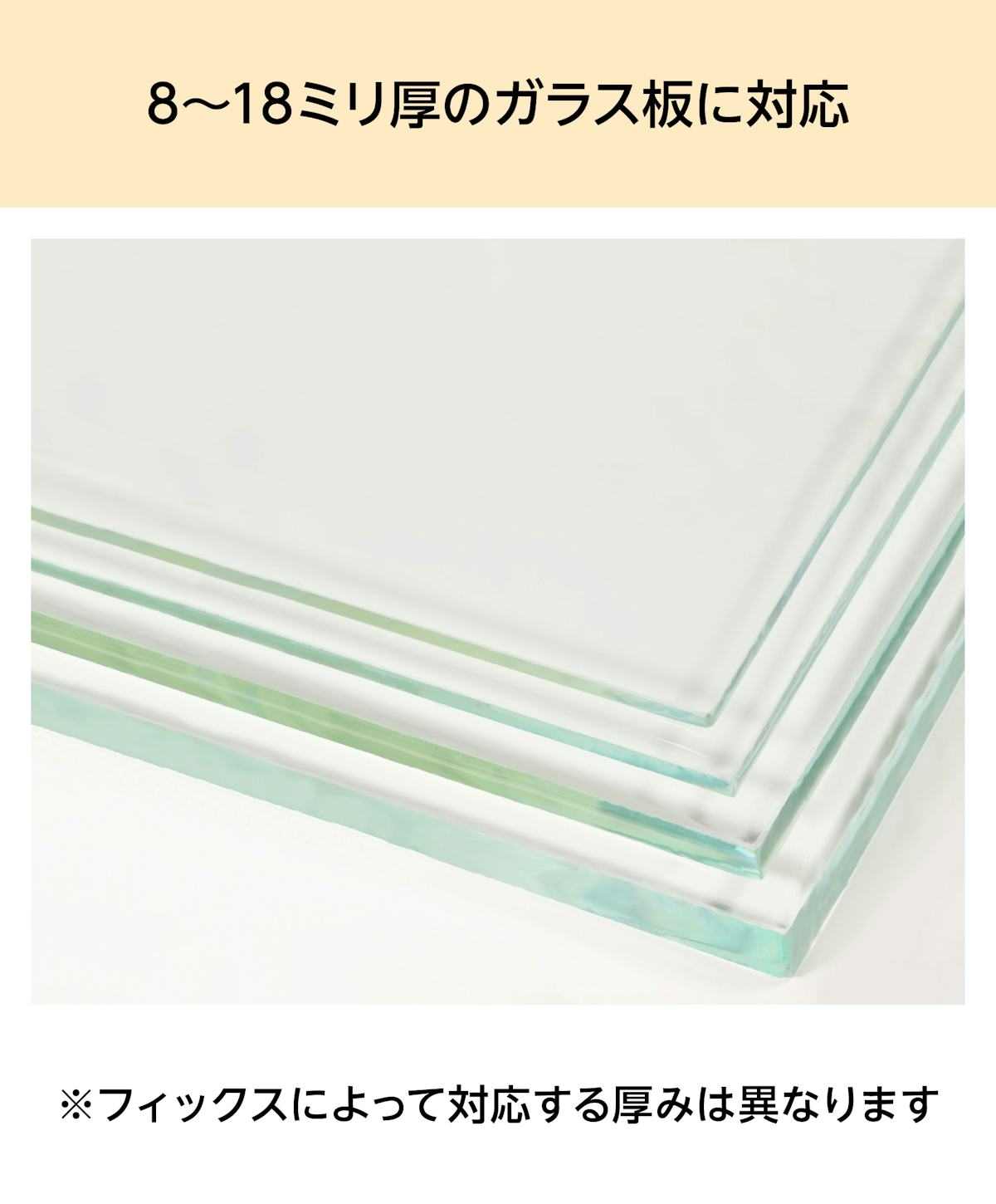

| 特徴 | ・点で固定するから金具が目立ちにくい ・8～18ミリ厚のガラス板を固定できる ・耐久性の高いステンレス製 ・高級感のある鏡面仕上げ |
| 用途 | 間仕切りの固定／階段手すりガラスの固定／パーテーションの固定 |
|---|---|
| サイズ | ・規格5種類 |
| 特徴 | ・点で固定するから金具が目立ちにくい ・8～18ミリ厚のガラス板を固定できる ・耐久性の高いステンレス製 ・高級感のある鏡面仕上げ |
